Рятувальний засіб

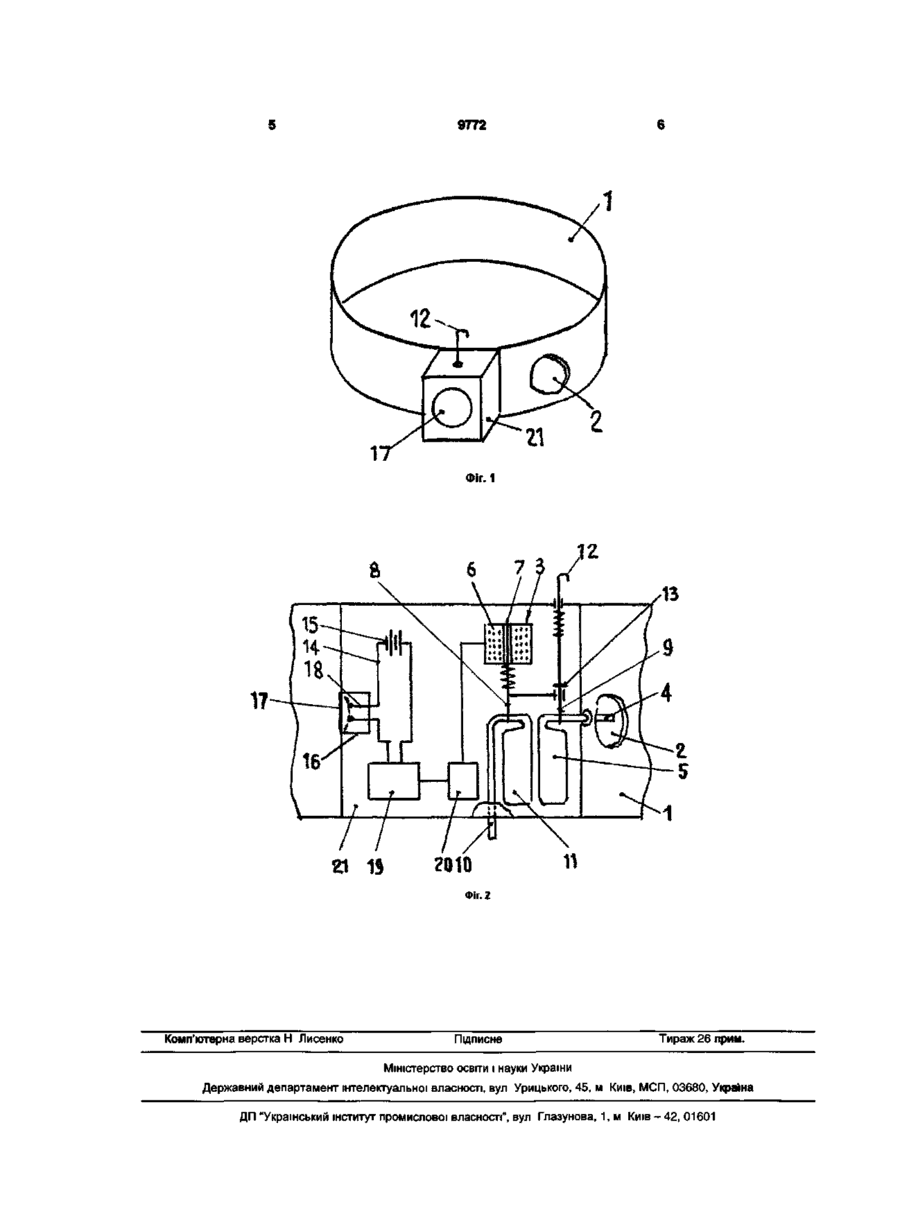

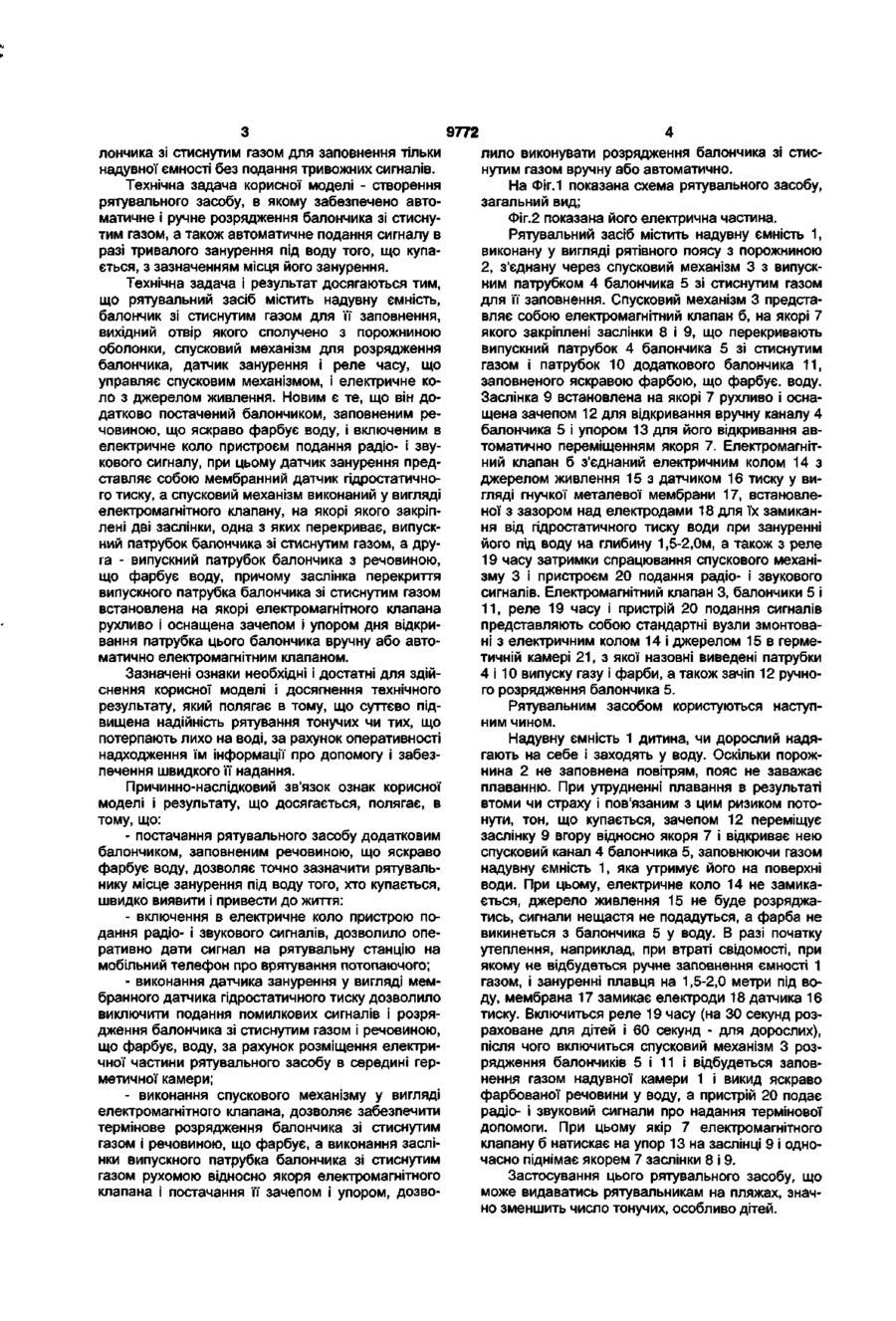

Рятувальний засіб, що містить надувну ємність, балончик зі стиснутим газом для її наповнення, вихідний отвір якого сполучений з порожниною оболонки, спусковий механізм для розрядження балончика, датчик занурення, реле часу, що управляє спусковим механізмом і електричне коло з джерелом живлення, який відрізняється тим, що рятувальний засіб додатково оснащений балончиком, заповненим речовиною, що яскраво фарбує воду, включеним в електричне коло, пристроєм подання радіо- і звукового сигналів, при цьому датчик занурення являє собою мембранний датчик гідростатичного тиску, а спусковий механізм виконаний у вигляді електромагнітного клапана, на якорі якого закріплені дві заслінки, одна з яких перекриває патрубок балончика зі стиснутим газом, а друга - випускний патрубок балончика з речовиною, що фарбує воду, причому заслінка перекриття випускного патрубка балончика зі стиснутим газом встановлена на якорі електромагнітного клапана рухливо і оснащена зачепом і упором для відкриття патрубка балончика зі стиснутим газом вручну або автоматично електромагнітним клапаном. Корисна модель відноситься до рятувальних засобів на воді і може найти застосування на рятувальних станціях, пляжах, а також при рятуванні людей особового складу і пасажирів суден і літальних апаратів. За даними Міжнародної аматорської федерації плавання щорічно Е світі тонуть 250-300 тисяч людей, частіше молодого віку, що вміють плавати. Головною причиною, що призводить до утопления, є страх, часто пов'язаний не з реальною, а мнимою небезпекою, невпевненість в своїх силах і несвоєчасне надання допомоги. Відомо рятувальний засіб, що містить надувну ємність, постачену балончиком зі стиснутим газом для її наповнення, випускний отвір якого сполучено з порожниною оболонки, спусковий механізм для розрядження балончика, ланцюг управління з джерелом живлення, що включає, датчик занурення, підключений до схеми контролю опору ланцюга управління, причому вихід цієї схеми зв'язаний з реле часу, управляючим спусковим механізмом. [Патент США №3426942, кл. 222.5, 1967р., а також опис прототипу в авторському свідоцтві СРСР №1098863, кл. В63С9/16, 1984р.] По більшості загальних з заявленим рятувальним засобом ознак і результату, що досягається, патент США прийнятий за найближчий аналог. Загальними з ним ознаками є: рятувальний засіб, що містить надувну ємність, балончик зі стиснутим газом для її наповнення, вихідний отвір якого сполучено з порожниною оболонки, спусковий механізм розрядження балончика, датчик занурення, реле часу, управляюче спусковим механізмом і електричне коло з джерелом живлення. Недоліком рятувального засобу [патент США] є те, що він не виключає подання помилкових сигналів на спрацювання спускового механізму при грі у воді, наприклад, з м'ячем і пірнаннях, коли часто можуть відбуватись тривалі замикання електродної пари, а також всіх електродних пар [а. с СРСР], відкритих для взаємодії з водою. Крім того, в найближчому аналозі не передбачено оперативне подання сигналів на рятувальну станцію, черговому рятівнику на пляжі, або будь-кому відпочиваючому, що знаходиться на пляжі, про допомогу тонучому при тривалому зануренні його під воду з зазначенням місця його знаходження. Він також не обладнаний пристроєм ручного розрядження ба (24)17.10.2005 ео CM О) 9772 лончика зі стиснутим газом для заповнення тільки надувної ємності без подання тривожних сигналів. Технічна задача корисної моделі - створення рятувального засобу, в якому забезпечено автоматичне і ручне розрядження балончика зі стиснутим газом, а також автоматичне подання сигналу в разі тривалого занурення під воду того, що купається, з зазначенням місця його занурення. Технічна задача і результат досягаються тим, що рятувальний засіб містить надувну ємність, балончик зі стиснутим газом для її заповнення, вихідний отвір якого сполучено з порожниною оболонки, спусковий механізм для розрядження балончика, датчик занурення і реле часу, що управляє спусковим механізмом, і електричне коло з джерелом живлення. Новим є те, що він додатково постачений балончиком, заповненим речовиною, що яскраво фарбує воду, і включеним в електричне коло пристроєм подання радіо- і звукового сигналу, при цьому датчик занурення представляє собою мембранний датчик гідростатичного тиску, а спусковий механізм виконаний у вигляді електромагнітного клапану, на якорі якого закріплені дві заслінки, одна з яких перекриває, випускний патрубок балончика зі стиснутим газом, а друга - випускний патрубок балончика з речовиною, що фарбує воду, причому заслінка перекриття випускного патрубка балончика зі стиснутим газом встановлена на якорі електромагнітного клапана рухливо і оснащена зачепом і упором дня відкривання патрубка цього балончика вручну або автоматично електромагнітним клапаном. Зазначені ознаки необхідні і достатні для здійснення корисної моделі і досягнення технічного результату, який полягає в тому, що суттєво підвищена надійність рятування тонучих чи тих, що потерпають лихо на воді, за рахунок оперативності надходження їм інформації про допомогу і забезпечення швидкого її надання. Причинно-наслідковий зв'язок ознак корисної моделі і результату, що досягається, полягає, в тому, що: - постачання рятувального засобу додатковим балончиком, заповненим речовиною, що яскраво фарбує воду, дозволяє точно зазначити рятувальнику місце занурення під воду того, хто купається, швидко виявити і привести до життя: - включення в електричне коло пристрою подання радіо- і звукового сигналів, дозволило оперативно дати сигнал на рятувальну станцію на мобільний телефон про врятування потопаючого; - виконання датчика занурення у вигляді мембранного датчика гідростатичного тиску дозволило виключити подання помилкових сигналів і розрядження балончика зі стиснутим газом і речовиною, що фарбує, воду, за рахунок розміщення електричної частини рятувального засобу в середині герметичної камери; - виконання спускового механізму у вигляді електромагнітного клапана, дозволяє забезпечити термінове розрядження балончика зі стиснутим газом і речовиною, що фарбує, а виконання заслінки випускного патрубка балончика зі стиснутим газом рухомою відносно якоря електромагнітного клапана і постачання її зачепом і упором, дозво лило виконувати розрядження балончика зі стиснутим газом вручну або автоматично. На Фіг.1 показана схема рятувального засобу, загальний вид; Фіг.2 показана його електрична частина. Рятувальний засіб містить надувну ємність 1, виконану у вигляді рятівного поясу з порожниною 2, з'єднану через спусковий механізм 3 з випускним патрубком 4 балончика 5 зі стиснутим газом для її заповнення. Спусковий механізм 3 представляє собою електромагнітний клапан б, на якорі 7 якого закріплені заслінки 8 і 9, що перекривають випускний патрубок 4 балончика 5 зі стиснутим газом і патрубок 10 додаткового балончика 11, заповненого яскравою фарбою, що фарбує, воду. Заслінка 9 встановлена на якорі 7 рухливо і оснащена зачепом 12 для відкривання вручну каналу 4 балончика 5 і упором 13 для його відкривання автоматично переміщенням якоря 7. Електромагнітний клапан б з'єднаний електричним колом 14 з джерелом живлення 15 з датчиком 16 тиску у вигляді гнучкої металевої мембрани 17, встановленої з зазором над електродами 18 для їх замикання від гідростатичного тиску води при зануренні його під воду на глибину 1,5-2,0м, а також з реле 19 часу затримки спрацювання спускового механізму 3 і пристроєм 20 подання радіо- і звукового сигналів. Електромагнітний клапан 3, балончики 5 і 11, реле 19 часу і пристрій 20 подання сигналів представляють собою стандартні вузли змонтовані з електричним колом 14 і джерелом 15 в герметичній камері 21, з якої назовні виведені патрубки 4 і 10 випуску газу і фарби, а також зачіп 12 ручного розрядження балончика 5. Рятувальним засобом користуються наступним чином. Надувну ємність 1 дитина, чи дорослий надягають на себе і заходять у воду. Оскільки порожнина 2 не заповнена повітрям, пояс не заважає плаванню. При утрудненні плавання в результаті втоми чи страху і пов'язаним з цим ризиком потонути, тон, що купається, зачепом 12 переміщує заслінку 9 вгору відносно якоря 7 і відкриває нею спусковий канал 4 балончика 5, заповнюючи газом надувну ємність 1, яка утримує його на поверхні води. При цьому, електричне коло 14 не замикається, джерело живлення 15 не буде розряджатись, сигнали нещастя не подадуться, а фарба не викинеться з балончика 5 у воду. В разі початку утеплення, наприклад, при втраті свідомості, при якому не відбудеться ручне заповнення ємності 1 газом, і зануренні плавця на 1,5-2,0 метри під воду, мембрана 17 замикає електроди 18 датчика 16 тиску. Включиться реле 19 часу (на ЗО секунд розраховане для дітей і 60 секунд - для дорослих), після чого включиться спусковий механізм 3 розрядження балончиків 5 і 11 і відбудеться заповнення газом надувної камери 1 і викид яскраво фарбованої речовини у воду, а пристрій 20 подає радіо- і звуковий сигнали про надання термінової допомоги. При цьому якір 7 електромагнітного клапану б натискає на упор 13 на заслінці 9 іодночасно піднімає якорем 7 заслінки 8 і 9. Застосування цього рятувального засобу, що може видаватись рятувальникам на пляжах, значно зменшить число тонучих, особливо дітей. 9772 ФІГ.1 й 21 1S Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
