Блок керування гідравлічний
Номер патенту: 45857
Опубліковано: 25.11.2009
Автори: Козаченко Тетяна Борисівна, Чекіта Геннадій Леонідович, Радкевич Виктор Дмитрович
Формула / Реферат
Блок керування гідравлічний, в корпусі якого розміщені виконавчі порожнини, розподільний золотник з фіксатором і поводком, пружинний механізм нульового положення золотника і пружинний механізм фіксації золотника в робочих положеннях з конічною втулкою, а також гідролінії входу, виходу, зливу і гідролінії керування, які з'єднують виконавчі порожнини через постійні дроселі і клапани тиску з виходами блока керування, який відрізняється тим, що виконавчі порожнини розміщені між корпусом і торцевими поверхнями розподільного золотника, і додатковими гідролініями керування з'єднані зі зливом, через додаткові постійні дроселі, при цьому додаткові гідролінії керування з додатковими постійними дроселями виконані в центральному отворі розподільного золотника з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами і зливом.
Текст

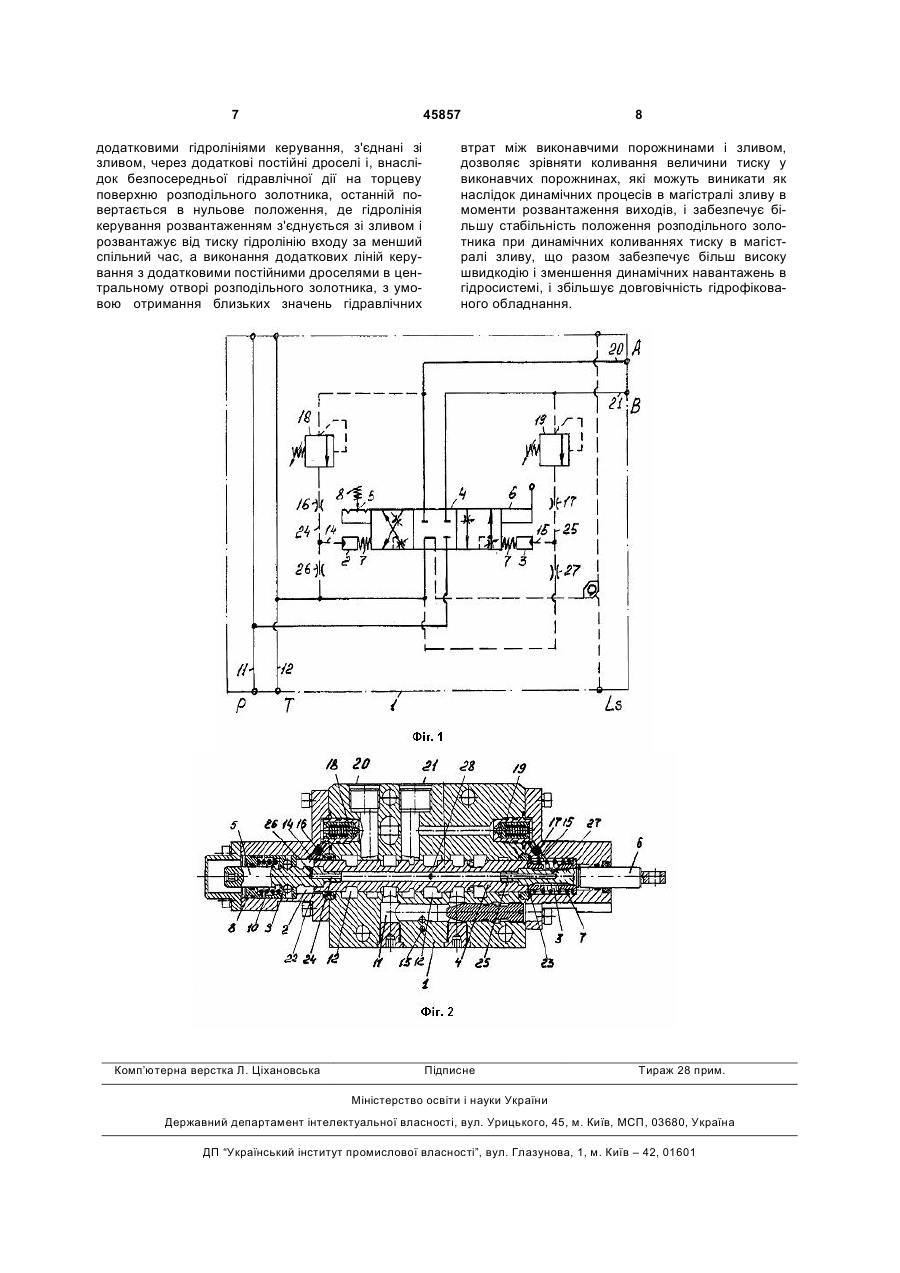

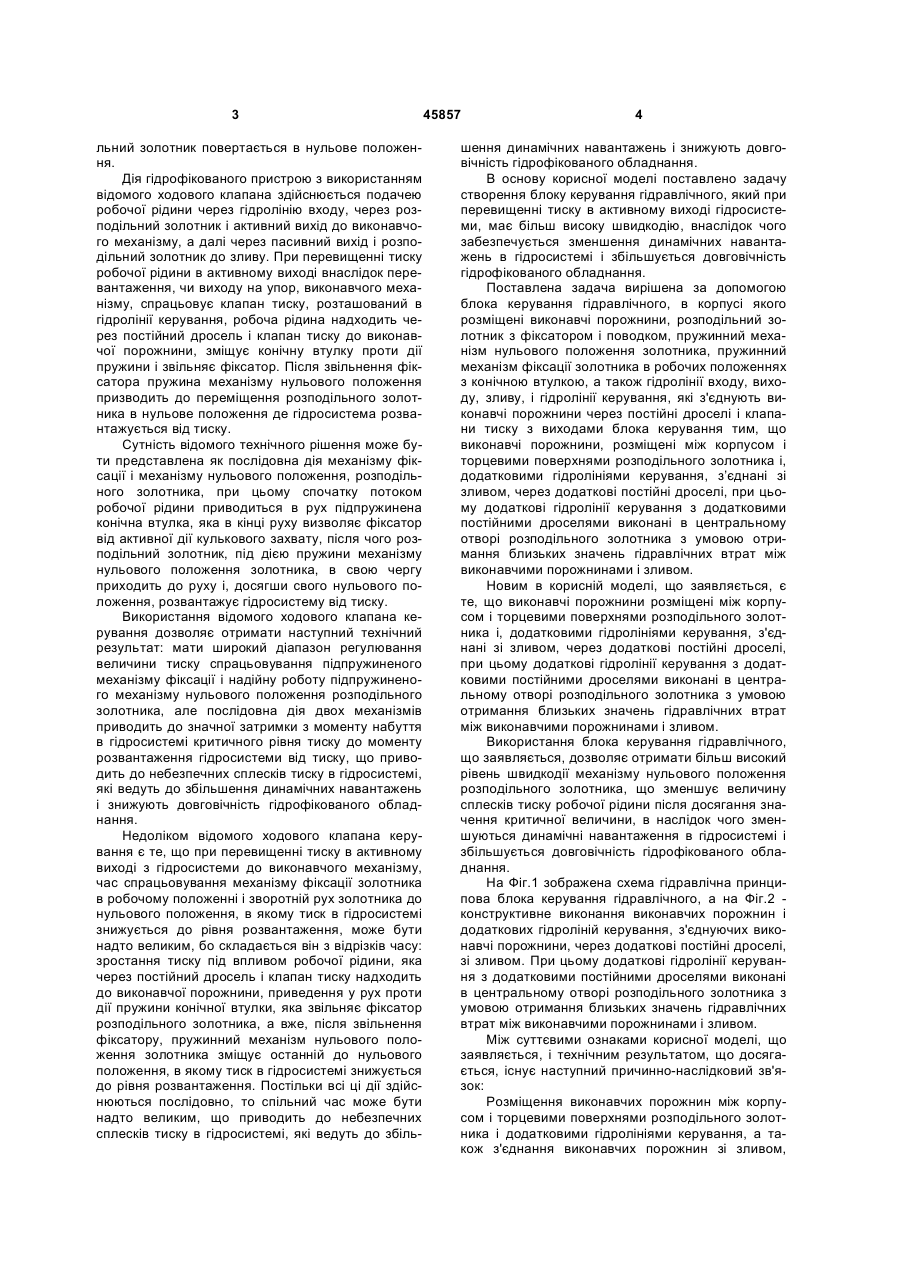

Блок керування гідравлічний, в корпусі якого розміщені виконавчі порожнини, розподільний золотник з фіксатором і поводком, пружинний механізм нульового положення золотника і пружинний механізм фіксації золотника в робочих положеннях 3 льний золотник повертається в нульове положення. Дія гідрофікованого пристрою з використанням відомого ходового клапана здійснюється подачею робочої рідини через гідролінію входу, через розподільний золотник і активний вихід до виконавчого механізму, а далі через пасивний вихід і розподільний золотник до зливу. При перевищенні тиску робочої рідини в активному виході внаслідок перевантаження, чи виходу на упор, виконавчого механізму, спрацьовує клапан тиску, розташований в гідролінії керування, робоча рідина надходить через постійний дросель і клапан тиску до виконавчої порожнини, зміщує конічну втулку проти дії пружини і звільняє фіксатор. Після звільнення фіксатора пружина механізму нульового положення призводить до переміщення розподільного золотника в нульове положення де гідросистема розвантажується від тиску. Сутність відомого технічного рішення може бути представлена як послідовна дія механізму фіксації і механізму нульового положення, розподільного золотника, при цьому спочатку потоком робочої рідини приводиться в рух підпружинена конічна втулка, яка в кінці руху визволяє фіксатор від активної дії кулькового захвату, після чого розподільний золотник, під дією пружини механізму нульового положення золотника, в свою чергу приходить до руху і, досягши свого нульового положення, розвантажує гідросистему від тиску. Використання відомого ходового клапана керування дозволяє отримати наступний технічний результат: мати широкий діапазон регулювання величини тиску спрацьовування підпружиненого механізму фіксації і надійну роботу підпружиненого механізму нульового положення розподільного золотника, але послідовна дія двох механізмів приводить до значної затримки з моменту набуття в гідросистемі критичного рівня тиску до моменту розвантаження гідросистеми від тиску, що приводить до небезпечних сплесків тиску в гідросистемі, які ведуть до збільшення динамічних навантажень і знижують довговічність гідрофікованого обладнання. Недоліком відомого ходового клапана керування є те, що при перевищенні тиску в активному виході з гідросистеми до виконавчого механізму, час спрацьовування механізму фіксації золотника в робочому положенні і зворотній рух золотника до нульового положення, в якому тиск в гідросистемі знижується до рівня розвантаження, може бути надто великим, бо складається він з відрізків часу: зростання тиску під впливом робочої рідини, яка через постійний дросель і клапан тиску надходить до виконавчої порожнини, приведення у рух проти дії пружини конічної втулки, яка звільняє фіксатор розподільного золотника, а вже, після звільнення фіксатору, пружинний механізм нульового положення золотника зміщує останній до нульового положення, в якому тиск в гідросистемі знижується до рівня розвантаження. Постільки всі ці дії здійснюються послідовно, то спільний час може бути надто великим, що приводить до небезпечних сплесків тиску в гідросистемі, які ведуть до збіль 45857 4 шення динамічних навантажень і знижують довговічність гідрофікованого обладнання. В основу корисної моделі поставлено задачу створення блоку керування гідравлічного, який при перевищенні тиску в активному виході гідросистеми, має більш високу швидкодію, внаслідок чого забезпечується зменшення динамічних навантажень в гідросистемі і збільшується довговічність гідрофікованого обладнання. Поставлена задача вирішена за допомогою блока керування гідравлічного, в корпусі якого розміщені виконавчі порожнини, розподільний золотник з фіксатором і поводком, пружинний механізм нульового положення золотника, пружинний механізм фіксації золотника в робочих положеннях з конічною втулкою, а також гідролінії входу, виходу, зливу, і гідролінії керування, які з'єднують виконавчі порожнини через постійні дроселі і клапани тиску з виходами блока керування тим, що виконавчі порожнини, розміщені між корпусом і торцевими поверхнями розподільного золотника і, додатковими гідролініями керування, з’єднані зі зливом, через додаткові постійні дроселі, при цьому додаткові гідролінії керування з додатковими постійними дроселями виконані в центральному отворі розподільного золотника з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами і зливом. Новим в корисній моделі, що заявляється, є те, що виконавчі порожнини розміщені між корпусом і торцевими поверхнями розподільного золотника і, додатковими гідролініями керування, з'єднані зі зливом, через додаткові постійні дроселі, при цьому додаткові гідролінії керування з додатковими постійними дроселями виконані в центральному отворі розподільного золотника з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами і зливом. Використання блока керування гідравлічного, що заявляється, дозволяє отримати більш високий рівень швидкодії механізму нульового положення розподільного золотника, що зменшує величину сплесків тиску робочої рідини після досягання значення критичної величини, в наслідок чого зменшуються динамічні навантаження в гідросистемі і збільшується довговічність гідрофікованого обладнання. На Фіг.1 зображена схема гідравлічна принципова блока керування гідравлічного, а на Фіг.2 конструктивне виконання виконавчих порожнин і додаткових гідроліній керування, з'єднуючих виконавчі порожнини, через додаткові постійні дроселі, зі зливом. При цьому додаткові гідролінії керування з додатковими постійними дроселями виконані в центральному отворі розподільного золотника з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами і зливом. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок: Розміщення виконавчих порожнин між корпусом і торцевими поверхнями розподільного золотника і додатковими гідролініями керування, а також з'єднання виконавчих порожнин зі зливом, 5 через додаткові постійні дроселі, а також виконання в центральному отворі розподільного золотника додаткових гідроліній керування з додатковими постійними дроселями, дозволяє отримувати близькі значення гідравлічних втрат між виконавчими порожнинами і зливом, що дозволяє при перевищенні тиску в активному виході гідросистеми отримувати більш високу швидкодію, внаслідок чого забезпечується зменшення динамічних навантажень в гідросистемі і збільшується довговічність гідрофікованого обладнання. Запропонований блок керування гідравлічний (див. Фіг.1,2) містить корпус 1, в якому розміщені виконавчі порожнини 2, 3 розподільний золотник 4 з фіксатором 5 і поводком 6, пружинний механізм 7 нульового положення золотника 4, пружинний механізм 8 фіксації золотника 4 в робочих положеннях з конічною втулкою 9 і пружиною 10, а також гідролінії входу 11, зливу 12, керування розвантаженням 13, і гідролінії керування 14, 15, які з'єднують виконавчі порожнини 2 і 3 через постійні дроселі 16 і 17 і клапани тиску 18 і 19, з виходами 20 і 21 блока керування, при тому, виконавчі порожнини 2 і 3, розміщені між корпусом 1 і торцевими поверхнями 22 і 23 розподільного золотника 4 і, додатковими гідролініями керування 24 і 25, з'єднані зі зливом 13, через додаткові постійні дроселі 26 і 27, при цьому додаткові гідролінії керування 24 і 25, з додатковими постійними дроселями 26 і 27 виконані в центральному отворі 28 розподільного золотника 4 з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами 2 та 3 і зливом 13. Клапани тиску 18 і 19 настроюються на найбільшу припустиму величину робочого тиску виконавчого механізму, а постійні дроселі 16 і 17 забезпечують найбільшу припустиму швидкість переміщення розподільного золотника 4. Блок керування гідравлічний працює наступним чином. В нульовому положенні розподільного золотника 4, гідролінія керування розвантаженням 13 з'єднана зі зливом 12, в наслідок чого гідролінія входу 11, блоку керування гідравлічного, розвантажується від тиску, а виходи 20 і 21 роз'єднуються з гідролініями входу 11 і зливу 12. Механічним впливом через поводок 6 на розподільний золотник 4, останній зміщується проти дії пружини 7 в робоче положення, де фіксується фіксатором 5 пружинного механізму 8 фіксації золотника 4 в робочих положеннях за допомогою кульок 29, пружини 10, конічної втулки 9 і фіксатора 5 з пазом. В робочому положенні гідролінія входу 11 з'єднується з активним виходом 20 або 21, в залежності від напряму зміщення розподільного золотника 4, при цьому другий вихід - з'єднується зі зливом. Протидія механічного впливу на розподільний золотник через поводок 6, зміщує конічну втулку 9 проти дії пружини 10 пружинного механізму 8 фіксації розподільного золотника 4, при цьому кульки 29 зміщуються у радіальному напрямку, чим звільняється фіксатор 5 і, одночасною дією механічноговпливу на поводок 6 і пружини 7 механізму 3 нульового положення розподільного золотника 4, 45857 6 останній повертається в нульове положення, де гідролінія керування розвантаженням 13 з'єднується зі зливом 12, в наслідок чого, гідролінія входу 11, розвантажується від тиску. В робочому положенні розподільного золотника 4, робоча рідина з гідролінії 11, через розподільний золотник 4 і активний вихід 20, або 21 надходить до виконавчого механізму, який виконує корисну дію, і через другий вихід 21, або 20 і розподільний золотник 4, надходить до зливу 12. Під час виконання корисної дії виконавчим механізмом, тиск робочої рідини в активному виході зростає до величини залежної від величини навантаження. При підвищенні тиску в активному виході 20, або 21, вище величини тиску настроювання клапанів тиску 18, або 19 - відповідно, останній спрацьовує, і робоча рідина, відповідно по гідролінії 14, або 15, через постійні дроселі 16, або 17, надходить до виконавчих порожнин 2, або 3 - також відповідно. Одночасно, від виконавчих порожнин 2, або 3, через додаткові постійні дроселі 26 і 27, і через додаткові гідролінії 24 і 25 - відповідно, робоча рідина надходить до гідролінії зливу 12. При цьому величина струму робочої рідини через постійний дросель 26, або 27, в наслідок перепаду тиску, створює у виконавчій порожнині 2, або 3, по гідролінії 14, або 15, величину тиску, яка достатня для механічного впливу на торцеву поверхню 22, або 23, розподільного золотника, який, гідравлічною дією приходить у рух і, через фіксатор 5, зміщує конічну втулку 9 проти дії пружини 10 пружинного механізму 8 фіксації розподільного золотника 4. При цьому кульки 29 зміщуються у радіальному напрямку, чим звільняється фіксатор 5 і, одночасною дією гідравлічного впливу робочої рідини на торцеву поверхню 22, або 23, розподільного золотника і механічного впливу на поводок 6 і пружини 7 механізму 3 нульового положення розподільного золотника 4, останній повертається в нульове положення, де гідролінія керування розвантаженням 13 з'єднується зі зливом 12, в наслідок чого, гідролінія входу 11, розвантажується від тиску. Виконання додаткових ліній керування 24 і 25 з додатковими постійними дроселями 26 і 27 в центральному отворі 28 розподільного золотника 4, з умовою отримання близьких значень гідравлічних втрат між виконавчими порожнинами 2 і 3 зі зливом 12, дозволяє зрівняти коливання величини тиску у виконавчих порожнинах 2 і 3, які можуть виникати як наслідок динамічних процесів в магістралі зливу 12 в моменти розвантаження виходів 20 і 21, і забезпечує більшу стабільність положення розподільного золотника 4 при динамічних коливаннях тиску в магістралі зливу 12. Блок керування гідравлічний, що заявляється, при перевищенні тиску в активному виході гідросистеми, має більш високу швидкодію, внаслідок чого забезпечується зменшення динамічних навантажень в гідросистемі і збільшується довговічність гідрофікованого обладнання. При перевищенні величини тиску в активному виході вище величини тиску настроювання контролюючих клапанів тиску, внаслідок того що, виконавчі порожнини розміщені між корпусом і торцевими поверхнями розподільного золотника і, 7 45857 додатковими гідролініями керування, з'єднані зі зливом, через додаткові постійні дроселі і, внаслідок безпосередньої гідравлічної дії на торцеву поверхню розподільного золотника, останній повертається в нульове положення, де гідролінія керування розвантаженням з'єднується зі зливом і розвантажує від тиску гідролінію входу за менший спільний час, а виконання додаткових ліній керування з додатковими постійними дроселями в центральному отворі розподільного золотника, з умовою отримання близьких значень гідравлічних Комп’ютерна верстка Л. Ціхановська 8 втрат між виконавчими порожнинами і зливом, дозволяє зрівняти коливання величини тиску у виконавчих порожнинах, які можуть виникати як наслідок динамічних процесів в магістралі зливу в моменти розвантаження виходів, і забезпечує більшу стабільність положення розподільного золотника при динамічних коливаннях тиску в магістралі зливу, що разом забезпечує більш високу швидкодію і зменшення динамічних навантажень в гідросистемі, і збільшує довговічність гідрофікованого обладнання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic control block
Автори англійськоюRadkevych Viktor Dmytrovych, Chekita Hennadii Leonidovych, Kozachenko Tetiana Borysivna
Назва патенту російськоюБлок управления гидравлический
Автори російськоюРадкевич Виктор Дмитриевич, Чекита Геннадий Леонидович, Козаченко Татьяна Борисовна
МПК / Мітки
МПК: F15B 3/00, F15B 13/00, F15B 11/00
Мітки: гідравлічний, блок, керування
