Пристрій для автоматичного розпалювання котла

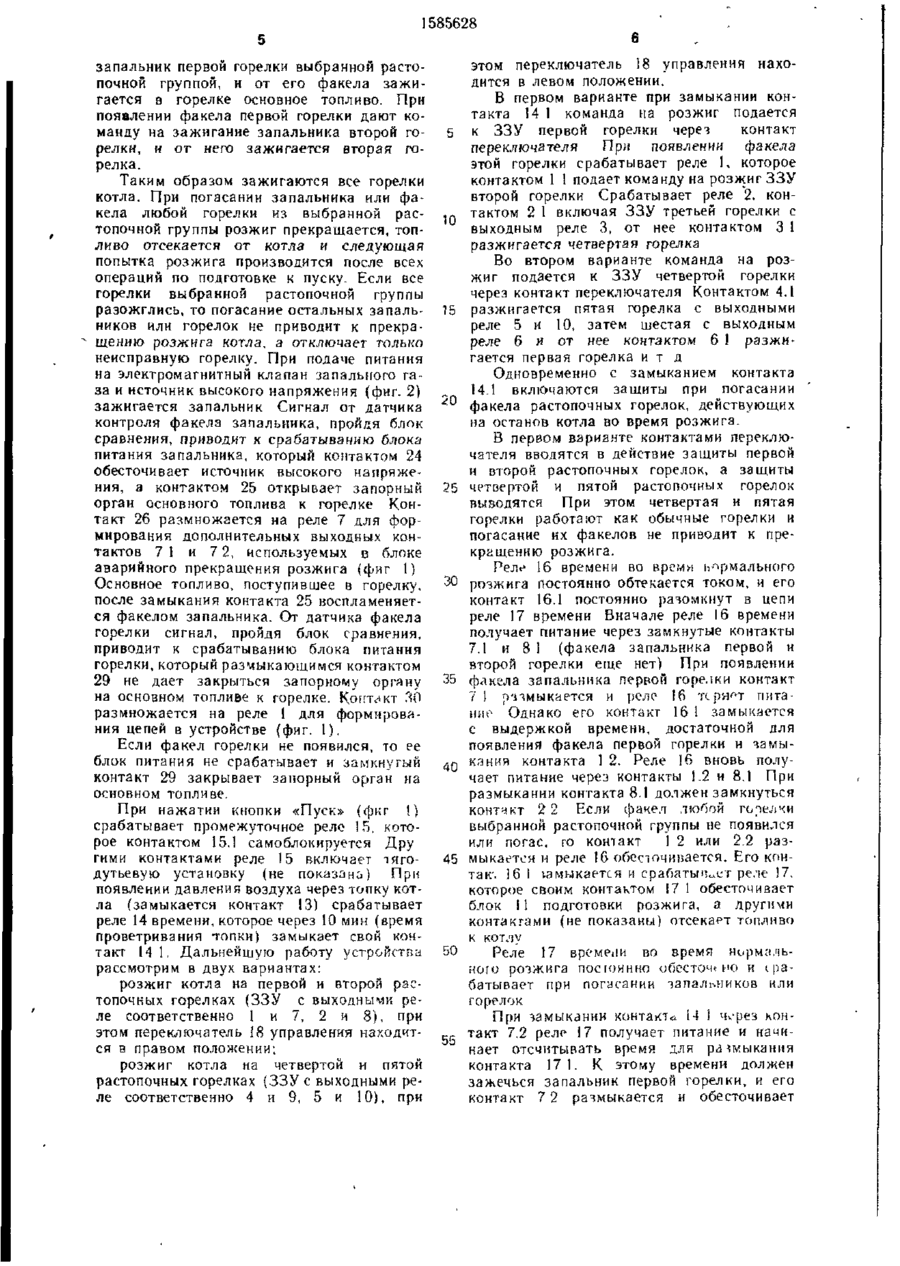

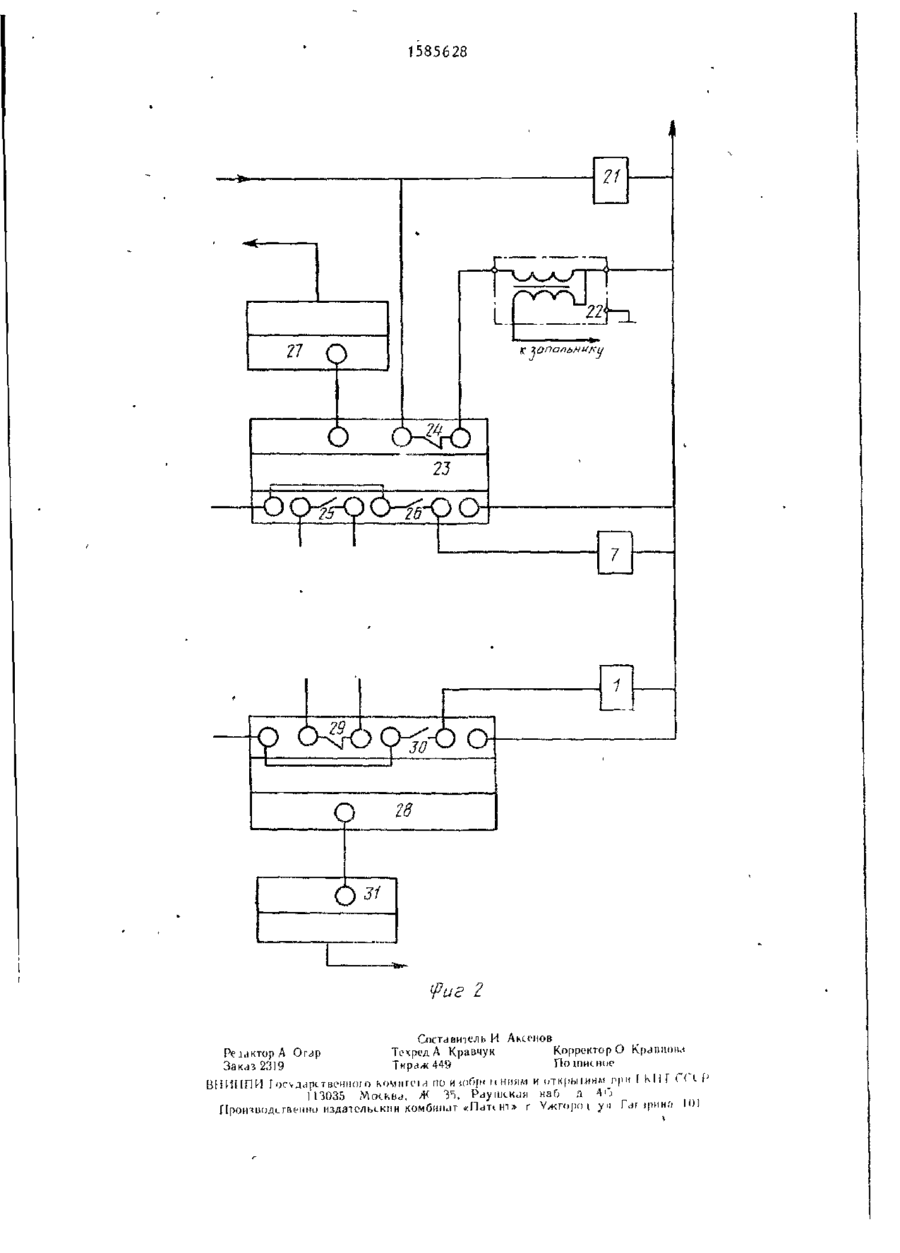

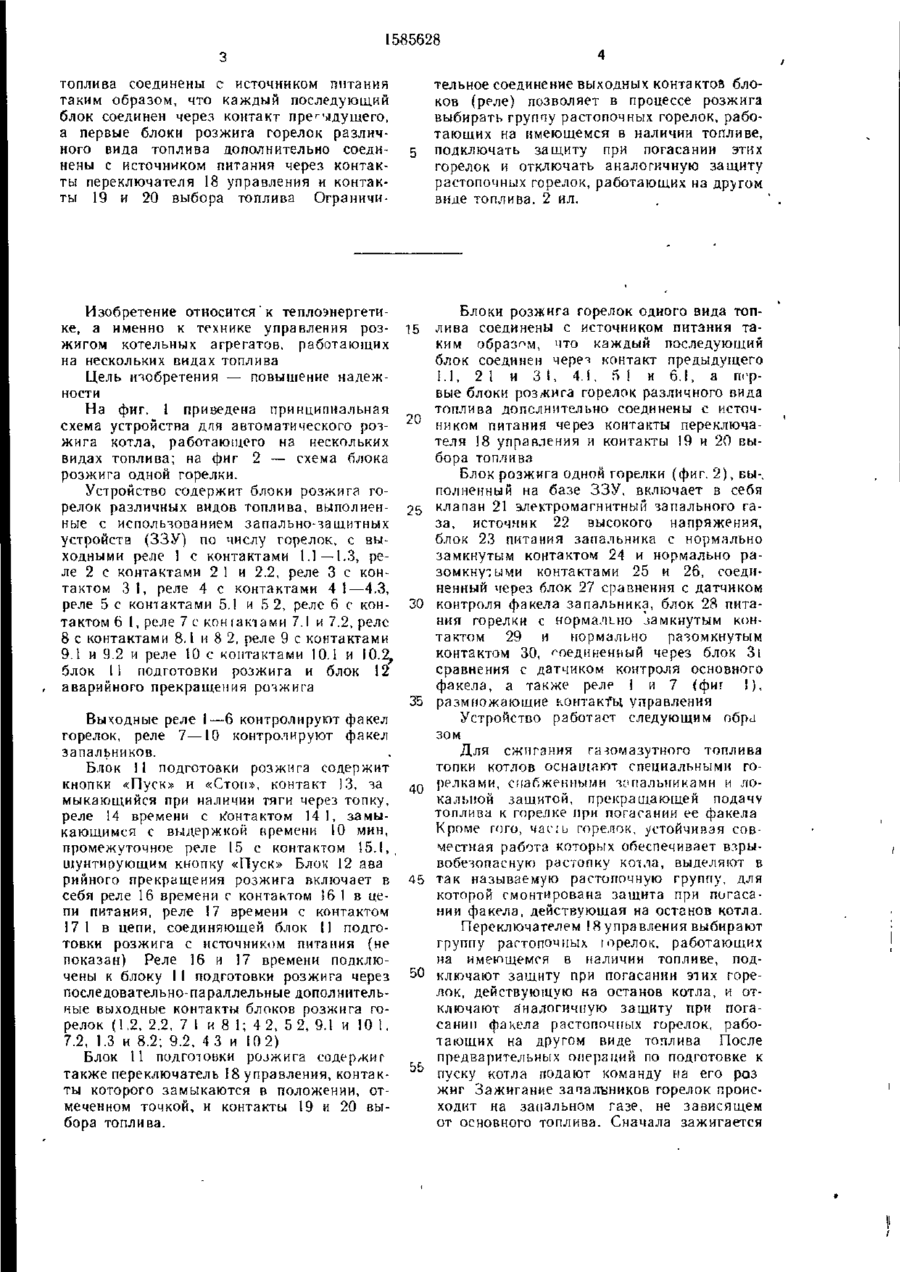

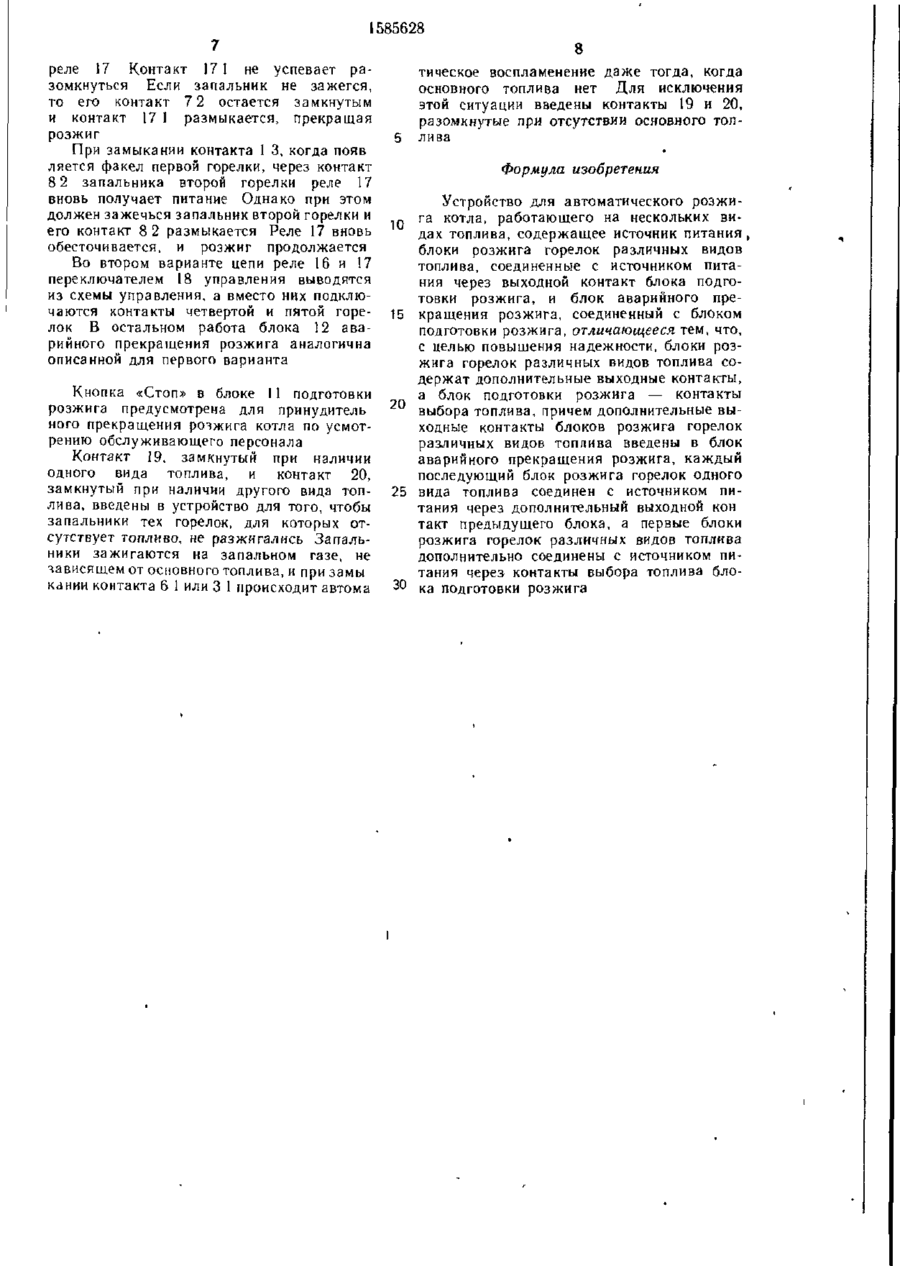

Изобретение относится к теплоэнерге тике и позволяет повысить надежность управления розжигом котельных агрегатов, работающих на нескольких видах топлива Устройство включает в себя вычодиые реле I—6, контролирующие факел горелок, реле 7—10, контролирующие факел запальника, блок 11 подготовки розжига и блок 12 аварийного прекращения розжига Блок под готовки розжига содержит переключатель 18 > ijv-івления и контакты 19 и 20 выбора гоп лнвн Блоки рочжи-d горе iMh одного вица Q (£> сд 00 •/ис ' 1585628 тельное соединение выходных контактов блоков (реле) позволяет в процессе розжига выбирать группу растопочных горелок, работающих на имеющемся в наличии топливе, подключать защиту при погасании этих горелок и отключать аналогичную защиту растопочных горелок, работающих на другом виде топлива. 2 ил. топлива соединены с источником питания таким образом, что каждый последующий блок соединен через контакт предыдущего, а первые блоки розжига горелок различного вида топлива дополнительно соединены с источником питания через контакты переключателя 18 управления и контакты 19 и 20 выбора топлива Ограничи Изобретение относится к теплоэнергетике, а именно к технике управления розжигом котельных агрегатов, работающих на нескольких видах топлива Цель изобретения — повышение надежности На фиг. 1 приведена принципиальная схема устройства для автоматического розжига котла, работающего на нескольких видах топлива; на фиг 2 — схема блока розжига одной горелки. Устройство содержит блоки розжига горелок различных видов топлива, выполненные с использованием запально-защитных устройств (33У) по числу горелок, с выходными реле 1 с контактами 1.1—1.3, реле 2 с контактами 2 1 и 2.2, реле 3 с контактом 3 1, реле 4 с контактами 4 1—4.3, реле 5 с контактами 5.1 и 5 2, реле 6 с контактом 6 I, реле 7 с кон (актами 7.1 и 7.2, реле 8 с контактами 8.1 и 8 2, реле 9 с контактами 9.1 и 9.2 и реле 10 с контактами 10.1 и 10.2, блок 1 1 подготовки розжига и блок 12 аварийного прекращения розжига 15 20 25 30 35 Выходные реле 1—6 контролируют факел горелок, реле 7— 10 контролируют факел запальников. Блок 11 подготовки розжига содержит кнопки «Пуск» и «Стоп», контакт 13, за мыкающийся при наличии тяги через топку, реле 14 времени с контактом 14 1, замыкающимся с выдержкой кремени 10 мин, промежуточное реле 15 с контактом 15.1, і шунтирующим кнопку «Пуск» Блок 12 ава рииного прекращения розжига включает в 45 себя реле 16 времени с контактом !6 ! в цепи питания, реле 17 времени с контактом 17 1 в цепи, соединяющей блок 11 подготовки розжига с источником питания (не показан) Реле 16 и 17 времени подключены к блоку 11 подготовки розжига через 50 последовательно-параллельные дополнительные выходные контакты блоков розжига горелок (1.2, 2.2, 7 1 и 8 1; 4 2, 5 2, 9.1 и 10 1, 7.2, 1.3 и 8.2; 9.2, 43 и 10 2) Блок 11 подготовки розжига содержит также переключатель 18 управления, контакты которого замыкаются в положении, отмеченном точкой, и контакты 19 и 20 выбора топлива. Блоки розжига горелок одного вида топлива соединены с источником питания таким образам, что каждый последующий блок соединен череч контакт предыдущего 1.1, 2 1 и 3 1, 4.1, 5 1 и 6.1, а пгрвые блоки розжига горелок различного вида топлива дополнительно соединены с источником питания через контакты переключателя 18 управления и контакты 19 и 20 выбора топлива Блок розжига одной горелки (фиг. 2), вы-. полненный на базе ЗЗУ, включает в себя клапан 21 электромагнитный запального газа, источник 22 высокого напряжения, блок 23 питания запальника с нормально замкнутым контактом 24 и нормально разомкну™ ыми контактами 25 и 26, соединенный через блок 27 сравнения с датчиком контроля факела запальника, блок 28 питания горелки с нормально замкнутым контактом 29 и нормально разомкнутым контактом 30, соединенный через блок Зі сравнения с датчиком контроля основного факела, а также реле 1 и 7 (фиг ! ) , размножающие контакты, управления Устройство работает следующим обра зом Для сжигания газомазутного топлива топки котлов оснащают специальными горелками, снабженными -и*пальниками и локальной защитой, прекращающей подачу топлива к горелке при погасании ее факела Кроме гого, час;ь горелок, устойчивая совместная работа которых обеспечивает взрывобезопасную растопку котла, выделяют в так называемую растопочную группу, для которой смонтирована защита при погасании факела, действующая на останов котла. Переключателем 18 управления выбирают группу растопочных юрелок, работающих на имеющемся в наличии топливе, подключают защиту при погасании этих горелок, действующую на останов котла, и отключают аналогичную защиту при погасании факела растопочных горелок, работающих на другом виде топлива После предварительных операций по подготовке к пуску котла подают команду на его роз жиг Зажигание запальников горелок происходит на запальном газе, не зависящем от основного топлива. Сначала зажигается 1585628 запальник первой горелки выбранной растопочной группой, и от его факела зажигается в горелке основное топливо. При появлении факела первой горелки дают команду на зажигание запальника второй горелки, и от него зажигается вторая горелка. Таким образом зажигаются все горелки котла. При погасании запальника или факела любой горелки из выбранной растопочной группы розжиг прекращается, топливо отсекается от котла и следующая попытка розжига производится после всех операций по подготовке к пуску. Если все горелки выбранной растопочной группы разожглись, то погасание остальных запальников или горелок не приводит к прекращению розжига котла, а отключает только неисправную горелку. При подаче питания на электромагнитный клапан запального газа и источник высокого напряжения (фиг. 2) зажигается запальник Сигнал от датчика контроля факела запальника, пройдя блок сравнения, приводит к срабатыванию блока питания запальника, который контактом 24 обесточивает источник высокого напряжения, а контактом 25 открывает запорный орган основного топлива к горелке Контакт 26 размножается на реле 7 для формирования дополнительных выходных контактов 7 1 и 7 2, используемых в блоке аварийного прекращения розжига (фиг 1) Основное топливо, поступившее в горелку, после замыкания контакта 25 воспламеняется факелом запальника. От датчика факела горелки сигнал, пройдя блок сравнения, приводит к срабатыванию блока питания горелки, который размыкающимся контактом 29 не дает закрыться запорному органу на основном топливе к горелке. Контакт 30 размножается на реле 1 для формирования цепей в устройстве (фиг. 1). Если факел горелки не появился, то ее блок питания не срабатывает и замкнутый контакт 29 закрывает запорный орган на основном топливе. При нажатии кнопки «Пуск» (фиг !) срабатывает промежуточное реле І 5, которое контактом 15.1 самоблокируется Дру гими контактами реле 15 включает тягодутьевую установку (не показана) При появлении давления воздуха через топку котла (замыкается контакт 13) срабатывает реле 14 времени, которое через 10 мин (время проветривания топки) замыкает свои контакт 14 1. Дальнейшую работу устройства рассмотрим в двух вариантах: розжиг котла на первой и второй растопочных горелках (ЗЗУ с выходными реле соответственно 1 и 7, 2 и 8), при этом переключатель 18 управления находится в правом положении; розжиг котла на четвертой и пятой растопочных горелках (ЗЗУ с выходными реле соответственно 4 и 9, 5 и 10), при 10 15 20 25 30 35 45 50 этом переключатель 18 управления находится в левом положении. В первом варианте при замыкании контакта 14 1 команда на розжиг подается к ЗЗУ первой горелки через контакт переключателя При появлении факела этой горелки срабатывает реле 1, которое контактом 1 1 подает команду на розжиг ЗЗУ второй горелки Срабатывает реле 2, контактом 2 1 включая ЗЗУ третьей горелки с выходным реле 3, от нее контактом 3 1 разжигается четвертая горелка Во втором варианте команда на розжиг подается к ЗЗУ четвертой горелки через контакт переключателя Контактом 4.1 разжигается пятая горелка с выходными реле 5 и 3 0, затем шестая с выходным реле 6 и от нее контактом 6 ! разжигается первая горелка и т д Одновременно с замыканием контакта 14.1 включаются защиты при погасании факела растопочных горелок, действующих на останов котла во время розжига. В первом варианте контактами переключателя вводятся в действие защиты первой и второй растопочных горелок, а защиты четвертой и пятой растопочных горелок выводятся При этом четвертая и пятая горелки работают как обычные горелки и погасание их факелов не приводит к прекращению розжига. Реле 16 времени во времи їі^рмального розжига постоянно обтекается током, и его контакт 16.1 постоянно разомкнут в цепи реле 17 времени Вначале реле 16 времени получает питание через замкнутые контакты 7.1 и 8 1 (факела запальника первой и второй горелки еще нет) При появлении факела запальника первой горе.іки контакт 7 1 размыкается и реле 16 теряет питание Однако его контакт 16 1 замыкается с выдержкой времени, достаточной для появления факела первой горелки и замыкания контакта 1 2. Реле 16 вновь получает питание через контакты 1.2 и 8.1 При размыкании контакта 8.1 должен замкнуться контчкт 2 2 Если факел любой горелки выбранной растопочной группы не появился или погас, го контакт 1 2 или 2.2 размыкается и реле 16 обесточивается. Его контак'. 16 і замыкается и срабатывает реле !7. которое своим контактом 17 1 обесточивает блок 11 подготовки розжига, а другими контактами (не показаны) отсекает топливо к котлу Реле 17 времени во время нормальною розжига постоянно обесточено и ірабатывает при погасании запальников или горелок При замыкании контакт^ 14 1 ч^рез контакт 7.2 реле 17 получает питание и начинает отсчитывать время для размыкания контакта 17 1. К этому времени должен зажечься запальник первой горелки, и его контакт 7 2 размыкается и обесточивает 1585628 8 реле 17 Контакт 17 1 не успевает разомкнуться Если запальник не зажегся, то его контакт 7 2 остается замкнутым и контакт 17 1 размыкается, прекращая розжиг При замыкании контакта 1 3, когда появ ляется факел первой горелки, через контакт 8 2 запальника второй горелки реле 17 вновь получает питание Однако при этом должен зажечься запальник второй горелки и его контакт 8 2 размыкается Реле 17 вновь обесточивается, и розжиг продолжается Во втором варианте цепи реле 16 и 17 переключателем 18 управления выводятся из схемы управления, а вместо них подключаются контакты четвертой и пятой горелок В остальном работа блока 12 аварийного прекращения розжига аналогична описанной для первого варианта Кнопка «Стоп» в блоке 11 подготовки розжига предусмотрена для принудитель ного прекращения розжига котла по усмотрению обслуживающего персонала Контакт 19, замкнутый при наличии одного вида топлива, и контакт 20, замкнутый при наличии другого вида топлива, введены в устройство для того, чтобы запальники тех горелок, для которых отсутствует топливо, не разжигались Запальники зажигаются на запальном газе, не зависящем от основного топлива, и при замы кании контакта 6 1 или 3 1 происходит автома тическое воспламенение даже тогда, когда основного топлива нет Для исключения этой ситуации введены контакты 19 и 20, разомкнутые при отсутствии основного топлива Формула изобретения 10 15 20 25 ->и Устройство для автоматического розжига котла, работающего на нескольких видах топлива, содержащее источник питания, блоки розжига горелок различных видов топлива, соединенные с источником питания через выходной контакт блока подготовки розжига, и блок аварийного прекращения розжига, соединенный с блоком подготовки розжига, отличающееся тем, что, с целью повышения надежности, блоки розжига горелок различных видов топлива содержат дополнительные выходные контакты, а блок подготовки розжига — контакты выбора топлива, причем дополнительные выходные контакты блоков розжига горелок различных видов топпива введены в блок аварийного прекращения розжига, каждый последующий блок розжига горелок одного вида топлива соединен с источником питания через дополнительный выходной кон такт предыдущего блока, а первые блоки розжига горелок различных видов топлива дополнительно соединены с источником питания через контакты выбора топлива блока подготовки розжига 1585628 —о схюо^-оо фиг 2 Составитель И Аксенов Редактор А Огбр« книям и иткрьиинм при I К1 і Г ( ( t і' 113035 Москва, Ж З г і. Pdyiut-Ксія наО д 4 ' J Проичьодсгвенни H3flaicflbLKiiH комбинат «Патчт> г Ужгоро і ^ і Га/ іринп 101
