Пристрій для розпалювання котла з топкою киплячого шару

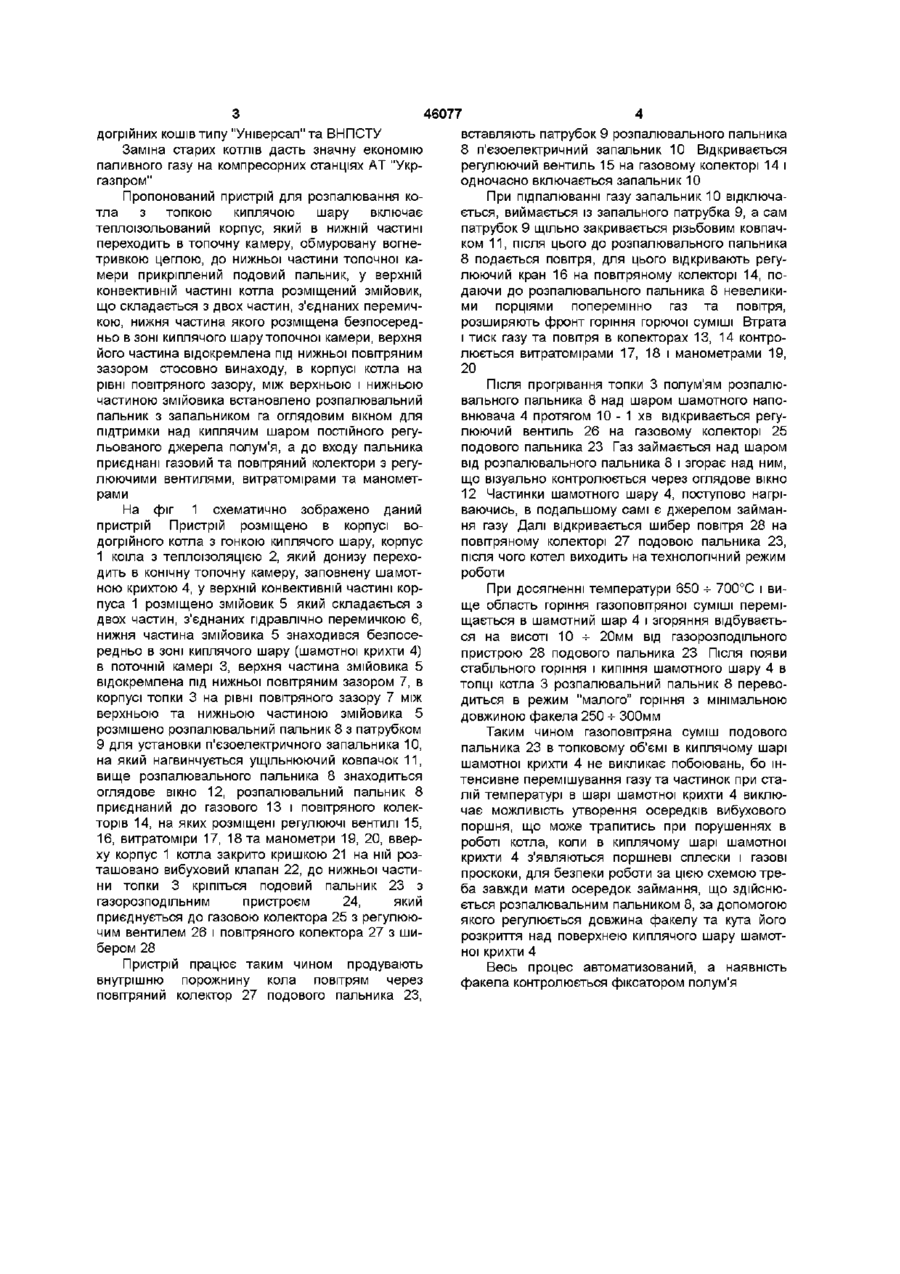

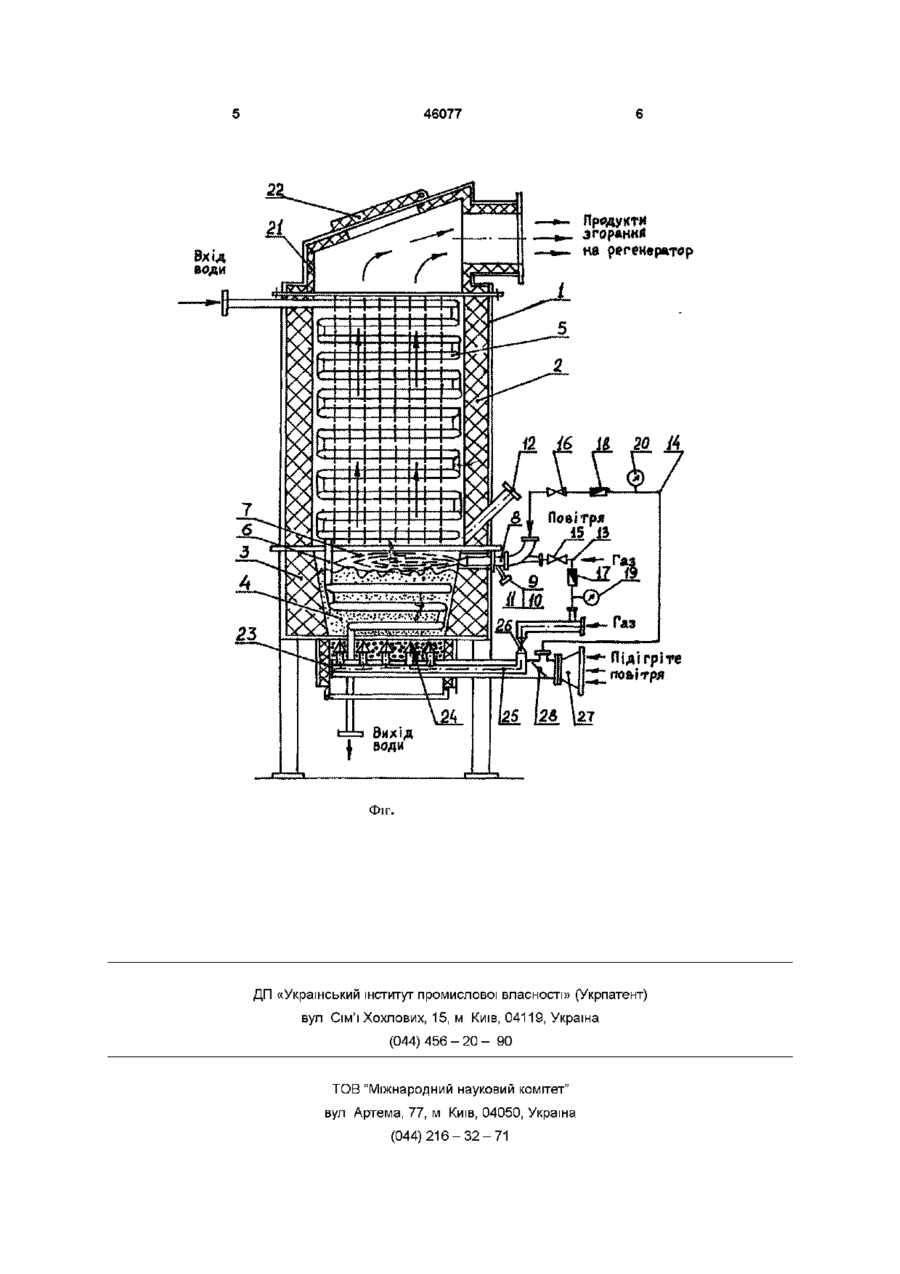

Пристрій для розпалювання котла з топкою киплячого шару, який включає корпус котла з теплоізоляцією, який донизу переходить в конічну топкову камеру, заповнену шамотною крихтою, у верхній конвективній частині котла розміщено змійовик, що складається з двох частин, з'єднаних Винахід підноситься до області теплообмінної техніки і може бути використаний н газових водогрійних котлах з топкою киплячого шару ВІДОМІ газові водогрійні котли з топкою киплячого шару проміжного теплоносія, розпалювання якого здійснюється шляхом подання через шар високотемпературних димових газів, для скорочення часу розігрівання При цьому димові гази подають зверху вниз (див а с СРСР №737699 по кл F 23 С 11/00, 1980) Недоліком розпалювання топки відомого котла з киплячим шаром є організація та установка емкого високотемпературного дуттьового пристрою, ресурс роботи якого незначний із-за високої температури металоконструкцій Найбільш близьким аналогом-прототипом до винаходу, що заявляється, є пристрій для розпалювання топки з киплячим шаром, який містить патрубок для подання теплоносія з насадкою у вигляді диску з концентричними кільцевими виступами і рядами отворів Внаслідок того, що отвори мають розміри, які гідравлічно перемичкою, нижня частина змійовика знаходиться безпосередньо в зоні киплячого шару в топковій камері, верхня частина змійовика відокремлена від нижньої повітряним зазором, який відрізняється тим, що в корпусі котла на рівні повітряного зазору між верхньою та нижньою частинами змійовика розміщено розпалювальний пальник з патрубком для установлення п'єзоелектричного запальника, на який нагвинчується ущільнюючий ковпачок, вище розпалювального пальника знаходиться оглядове вікно, розпалювальний пальник приєднаний до газового і повітряного колекторів, на яких розміщені регулюючі вентилі, витратоміри та манометри, зверху корпус котла закрито кришкою, на ній розташовано вибуховий клапан, до нижньої частини топки кріпиться подовий пальник з газорозподільним пристроєм, який приєднується до газового колектора з регулюючим вентилем і повітряного колектора з шибером о збільшуються до периферії диску, газовоповітряна суміш рівномірно проходить через всі отвори диску і прогріває матеріал шару (див а с №1314193 по кл F 23 С 11/02 1987) Основним недоліком конструкції є низька надійність займання газоповітряної суміші, що проходить через киплячий шар, горіння йде не в шарі, а над ним, воно супроводжується вибухами газу з пузирів на поверхні шару, сильними пульсаціями тиску в шарі, виносу із топки найбільш легких частинок шару, що призводить до ерозії та порушення ЦІЛІСНОСТІ вогнетривкої кладки, збільшенню КІЛЬКО СТІ ремонтів топки для обновлення обмуровки, крім цього утворення стійких пузирів у шарі перешкоджають псевдозрідженню та різко погіршують теплообмін Задачею даного винаходу підвищення ефективності експлуатаційної надійності шляхом розміщення розпалювального пальника в корпусі котла Котел водогрійний опалювальний газовий з топкою киплячого шару рекомендується для заміни в котельнях морально застарілих во О (О 46077 догрійних кошів типу "Універсал" та ВНПСТУ Заміна старих котлів дасть значну економію паливного газу на компресорних станціях AT "Укргазпром" Пропонований пристрій для розпалювання котла з топкою киплячою шару включає теплоізольований корпус, який в нижній частині переходить в топочну камеру, обмуровану вогнетривкою цеглою, до нижньої частини топочної камери прикріплений подовий пальник, у верхній конвективній частині котла розміщений змійовик, що складається з двох частин, з'єднаних перемичкою, нижня частина якого розміщена безпосередньо в зоні киплячого шару топочної камери, верхня його частина відокремлена під нижньої повітряним зазором стосовно винаходу, в корпусі котла на рівні повітряного зазору, між верхньою і нижньою частиною змійовика встановлено розпалювальний пальник з запальником га оглядовим вікном для підтримки над киплячим шаром постійного регульованого джерела полум'я, а до входу пальника приєднані газовий та повітряний колектори з регулюючими вентилями, витратомірами та манометрами На фіг 1 схематично зображено даний пристрій Пристрій розміщено в корпусі водогрійного котла з гонкою киплячого шару, корпус 1 коїла з теплоізоляцією 2, який донизу переходить в конічну топочну камеру, заповнену шамотною крихтою 4, у верхній конвективній частині корпуса 1 розміщено змійовик 5 який складається з двох частин, з'єднаних гідравлічно перемичкою 6, нижня частина змійовика 5 знаходився безпосередньо в зоні киплячого шару (шамотної крихти 4) в поточній камері 3, верхня частина змійовика 5 відокремлена під нижньої повітряним зазором 7, в корпусі топки 3 на рівні повітряного зазору 7 між верхньою та нижньою частиною змійовика 5 розмішено розпалювальний пальник 8 з патрубком 9 для установки п'єзоелектричного запальника 10, на який нагвинчується ущільнюючий ковпачок 11, вище розпалювального пальника 8 знаходиться оглядове вікно 12, розпалювальний пальник 8 приєднаний до газового 13 і повітряного колекторів 14, на яких розміщені регулюючі вентилі 15, 16, витратоміри 17, 18 та манометри 19, 20, вверху корпус 1 котла закрито кришкою 21 на ній розташовано вибуховий клапан 22, до нижньої частини топки 3 кріпіться подовий пальник 23 з газорозподільним пристроєм 24, який приєднується до газовою колектора 25 з регулюючим вентилем 26 і повітряного колектора 27 з шибером 28 Пристрій працює таким чином продувають внутрішню порожнину кола повітрям через повітряний колектор 27 подового пальника 23, вставляють патрубок 9 розпалювального пальника 8 п'єзоелектричний запальник 10 Відкривається регулюючий вентиль 15 на газовому колекторі 14 і одночасно включається запальник 10 При підпалюванні газу запальник 10 відключається, виймається із запального патрубка 9, а сам патрубок 9 щільно закривається різьбовим ковпачком 11, після цього до розпалювального пальника 8 подається повітря, для цього відкривають регулюючий кран 16 на повітряному колекторі 14, подаючи до розпалювального пальника 8 невеликими порціями поперемінно газ та повітря, розширяють фронт горіння горючої суміші Втрата і тиск газу та повітря в колекторах 13, 14 контролюється витратомірами 17, 18 і манометрами 19, 20 Після прогрівання топки 3 полум'ям розпалювального пальника 8 над шаром шамотного наповнювача 4 протягом 1 0 - 1 хв відкривається регулюючий вентиль 26 на газовому колекторі 25 подового пальника 23 Газ займається над шаром від розпалювального пальника 8 і згорає над ним, що візуально контролюється через оглядове вікно 12 Частинки шамотного шару 4, поступово нагріваючись, в подальшому самі є джерелом займання газу Далі відкривається шибер повітря 28 на повітряному колекторі 27 подовою пальника 23, після чого котел виходить на технологічний режим роботи При досягненні температури 650 -ь 700°С і вище область горіння газоповітряної суміші переміщається в шамотний шар 4 і згоряння відбувається на висоті 10 -ь 20мм від газорозподільного пристрою 28 подового пальника 23 Після появи стабільного горіння і кипіння шамотного шару 4 в топці котла 3 розпалювальний пальник 8 переводиться в режим "малого" горіння з мінімальною довжиною факела 250 -ь 300мм Таким чином газоповітряна суміш подового пальника 23 в топковому об'ємі в киплячому шарі шамотної крихти 4 не викликає побоювань, бо інтенсивне перемішування газу та частинок при сталій температурі в шарі шамотної крихти 4 виключає можливість утворення осередків вибухового поршня, що може трапитись при порушеннях в роботі котла, коли в киплячому шарі шамотної крихти 4 з'являються поршневі сплески і газові проскоки, для безпеки роботи за цією схемою треба завжди мати осередок займання, що здійснюється розпалювальним пальником 8, за допомогою якого регулюється довжина факелу та кута його розкриття над поверхнею киплячого шару шамотної крихти 4 Весь процес автоматизований, а наявність факела контролюється фіксатором полум'я 46077 Продукти згорання на регенератор •^- Підігріте повітря Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
