Різець для контурного точіння

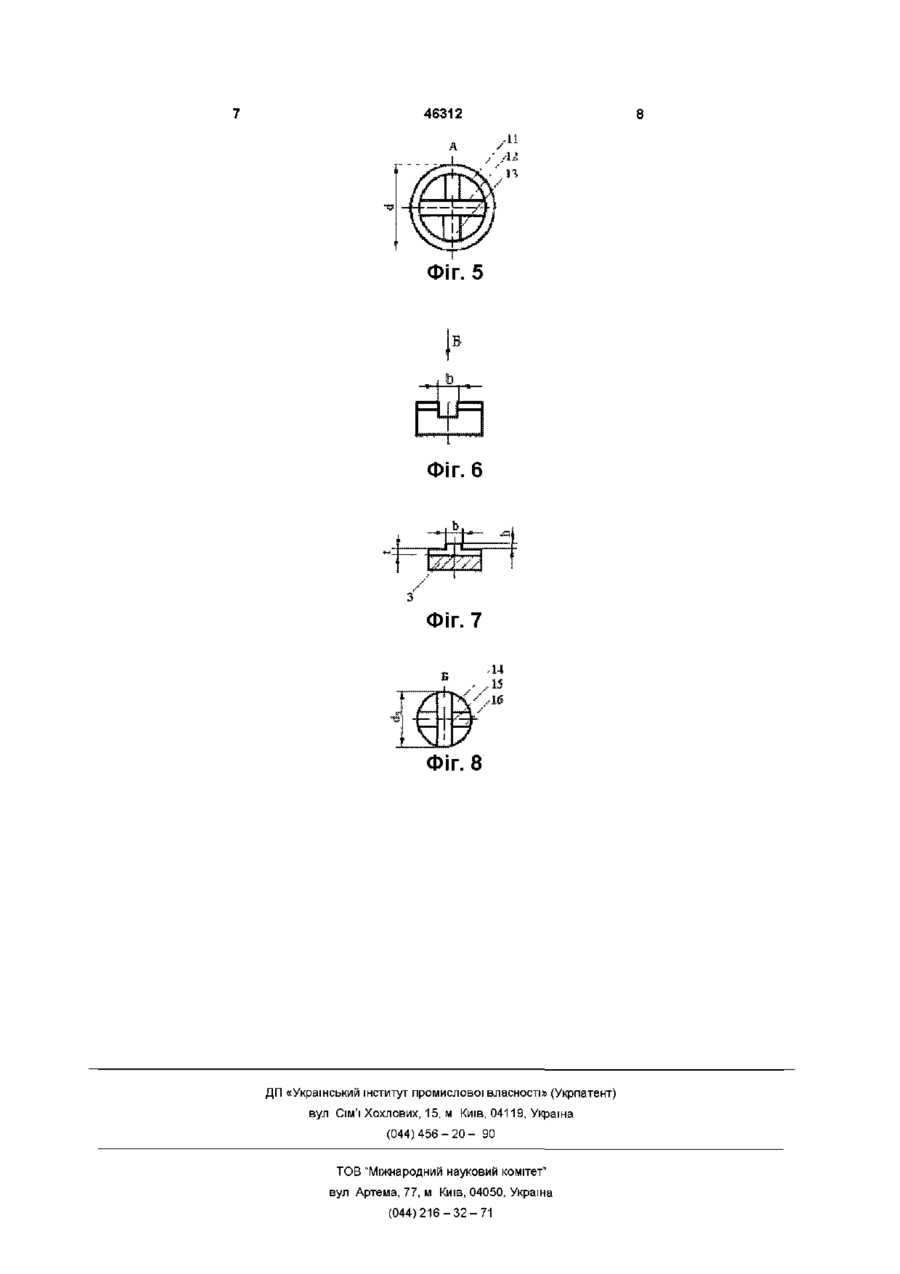

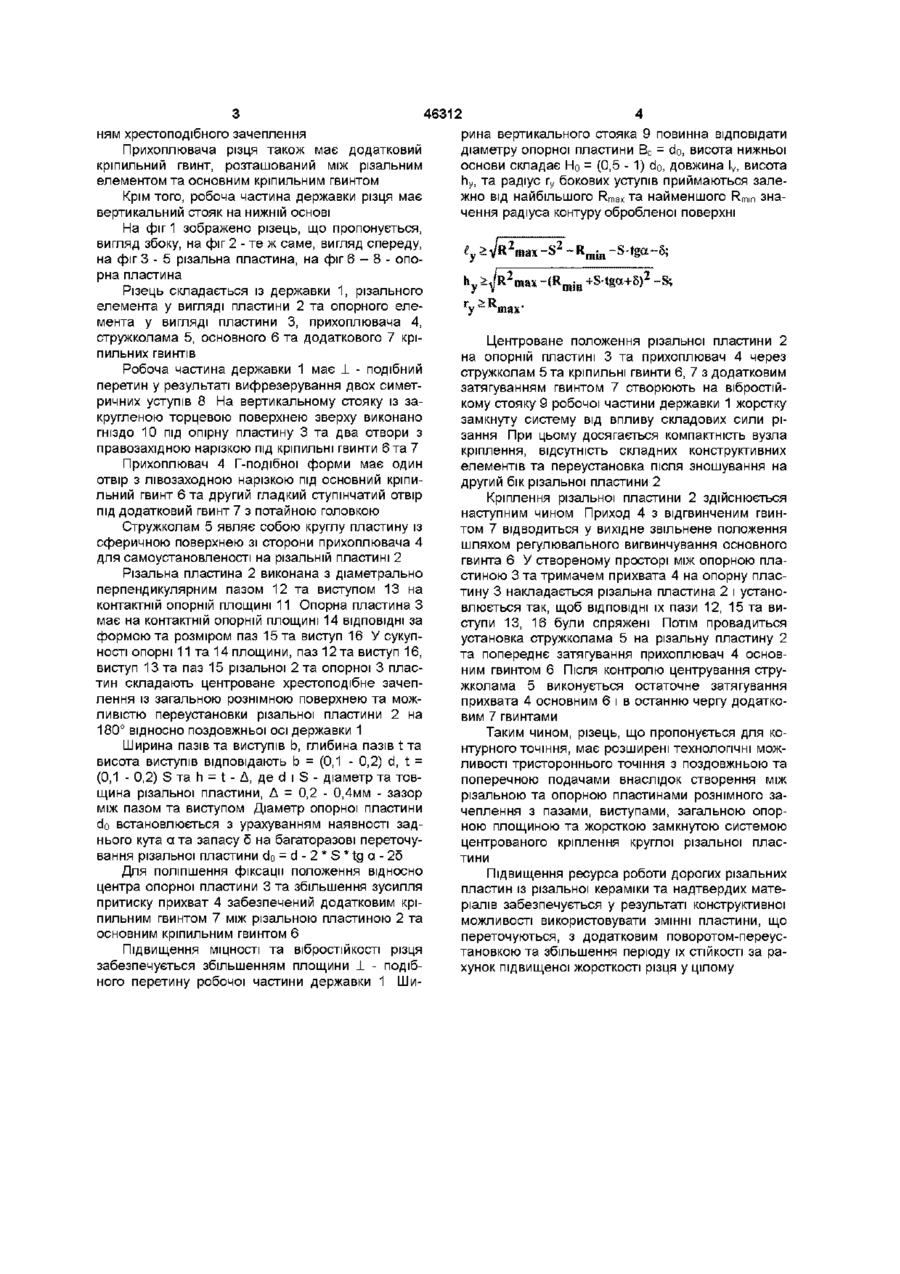

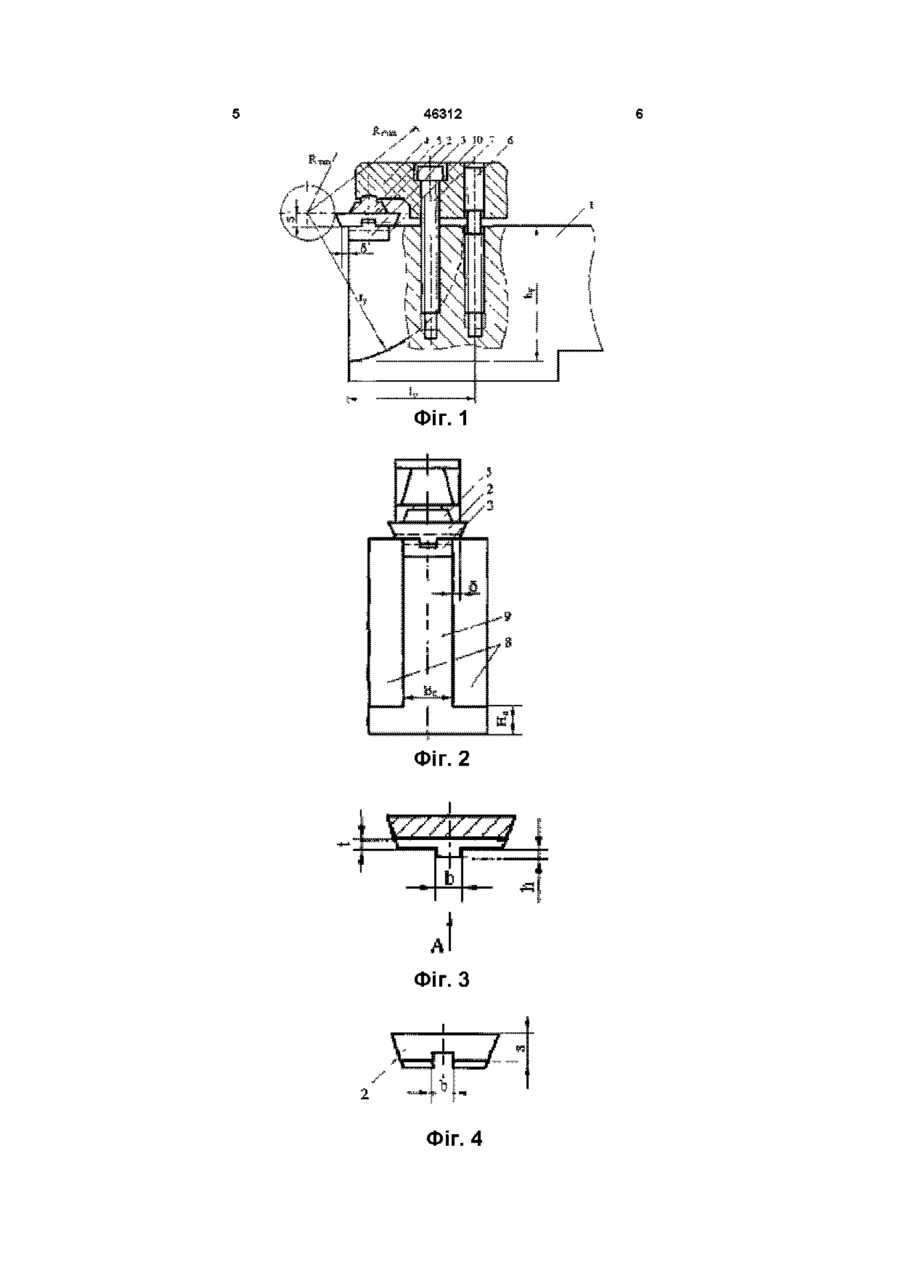

1 Різець для тристороннього точіння, що містить державку з опорною поверхнею під різальний елемент, закріплений за допомогою кріпильного гвинта та прихоплювача, який відрізняється тим, що контактні поверхні різального елемента та державки мають ВІДПОВІДНІ пари виступів та пазів, які в кожній парі взаємно розміщені та спряжені з утворенням хрестоподібного зачеплення 2 Різець за п 1, який відрізняється тим, що прихоплювач має додатковий кріпильний гвинт, розташований між різальним елементом та основним кріпильним гвинтом 3 Різець за п 1, який відрізняється тим, що робоча частина державки має вертикальний стояк на нижній основі Винахід належить до різального інструмента, оснащеного суцільними круглими пластинами із різальної керамики та надтвердих матеріалів і може бути використаний в металообробці при контурному ТОЧІННІ фасонних поверхонь Відомий збірний різець, в якому змінна різальна пластина базується на боковій поверхні глухого гнізда державки і притиснута до опорної твердосплавної поверхні за допомогою кріпильного гвинта з двома різноопрямованими нарізками (Режущие инструменты, оснащенные сверхтвердыми и керамическими материалами, и их применение Справочник / В П Жедь, Г В Боровский, Я И Музыкант, Г М Ипполитов - М Машиностроение, 1987 -С 60, рис 2 20) Недолік полягає в тому, що при достатній жорсткості кріплення різальної пластини така конструкція не дозволяє виконувати точіння торцевих поверхонь боковими ділянками леза при тристоронньому різанні та використовувати пластини, що переточуються, менших розмірів Найбільш близький за технічною суттю та досягяємим результатом є збірний різець з ВІДПОВІДНОЮ геометрією різальної частини для контурного точіння, що містить у продольному V - подібному пазу державки вузол висування після переточування та кріплення тристороннього різального елемента у вигляді вставки з напайною різальною пластиною, прихоплювача з опорою заднього торця в уступ гнізда державки, взаємодіючого зі вставкою та прихватом регулювального перестав ного упора та кріпильного гвинта (А с № 1794598 Универсальный отрезной резец Кравченко Ю Г, Архипов О В - М НИИПИ, БИ, 1993, № 6) Недолік такої конструкції - необхідність виготовлення спеціальної вставки з різальною пластиною із інструментального матеріалу, придатного до паяння, складність переточування по задній поверхні півкруглої форми леза з допоміжними кутами в плані, недостатня жорсткість кріплення у напрямку осьової складової сили різання (продольної подачі) та відсутність можливості поворотів переустановок для повного використання робочого периметра різальної пластини В основу винаходу поставлена задача удосконалення різця для тристороннього точіння, в якому шляхом змінення форми контактних поверхонь різального елемента та державки забезпечується можливість центрованого базування та багаторазового переточування по всьому периметру різального елемента і, за рахунок цього, розширення технологічних спроможностей різця при тристоронньому контурному ТОЧІННІ та збільшення ресурсу роботи різального елемента Поставлена мета досягається тим, що у відомому різці для тристороннього точіння, складеного із державки з опорною поверхнею під різальний елемент, закріплений за допомогою кріпильного гвинта та прихоплювача, згідно з винаходом контактні поверхні різального елемента та державки мають ВІДПОВІДНІ пари виступів та пазів, які в кожній парі взаємно розміщені та спряжені з утворен со (О 46312 ням хрестоподібного зачеплення Прихоплювача різця також має додатковий кріпильний гвинт, розташований між різальним елементом та основним кріпильним гвинтом Крім того, робоча частина державки різця має вертикальний стояк на нижній основі На фіг 1 зображено різець, що пропонується, вигляд збоку, на фіг 2 - те ж саме, вигляд спереду, на фіг 3 - 5 різальна пластина, на фіг 6 - 8 - опорна пластина Різець складається із державки 1, різального елемента у вигляді пластини 2 та опорного елемента у вигляді пластини 3, прихоплювача 4, стружколама 5, основного 6 та додаткового 7 кріпильних гвинтів Робоча частина державки 1 має 1 - подібний перетин у результаті вифрезерування двох симетричних уступів 8 На вертикальному стояку із закругленою торцевою поверхнею зверху виконано гніздо 10 під опірну пластину 3 та два отвори з правозахідною нарізкою під кріпильні гвинти 6 та 7 Прихоплювач 4 Г-подібної форми має один отвір з лівозаходною нарізкою під основний кріпильний гвинт 6 та другий гладкий ступінчатий отвір під додатковий гвинт 7 з потайною головкою Стружколам 5 являє собою круглу пластину із сферичною поверхнею зі сторони прихоплювача 4 для самоустановлен ості на різальній пластині 2 Різальна пластина 2 виконана з діаметрально перпендикулярним пазом 12 та виступом 13 на контактній опорній площині 11 Опорна пластина З має на контактній опорній площині 14 ВІДПОВІДНІ за формою та розміром паз 15 та виступ 16 У сукупності опорні 11 та 14 площини, паз 12 та виступ 16, виступ 13 та паз 15 різальної 2 та опорної 3 пластин складають центроване хрестоподібне зачеплення із загальною рознімною поверхнею та можливістю переустановки різальної пластини 2 на 180° відносно поздовжньої осі державки 1 Ширина пазів та виступів Ь, глибина пазів t та висота виступів відповідають b = (0,1 - 0,2) d, t = (0,1 - 0,2) S та h = t - Д, де d і S - діаметр та товщина різальної пластини, Д = 0,2 - 0,4мм - зазор між пазом та виступом Діаметр опорної пластини do встановлюється з урахуванням наявності заднього кута а та запасу 5 на багаторазові переточування різальної пластини do = d - 2 * S * tg a - 25 Для поліпшення фіксації положення відносно центра опорної пластини 3 та збільшення зусилля притиску прихват 4 забезпечений додатковим кріпильним гвинтом 7 між різальною пластиною 2 та основним кріпильним гвинтом 6 Підвищення МІЦНОСТІ та вібростійкості різця забезпечується збільшенням площини 1 - подібного перетину робочої частини державки 1 Ши рина вертикального стояка 9 повинна відповідати діаметру опорної пластини Вс = do, висота нижньої основи складає Но = (0,5 - 1) do, довжина lv, висота hy, та радіус гу бокових уступів приймаються залежно від найбільшого Rmax та найменшого Rmm значення радіуса контуру обробленої поверхні Центроване положення різальної пластини 2 на опорній пластині 3 та прихоплювач 4 через стружколам 5 та кріпильні гвинти 6, 7 з додатковим затягуванням гвинтом 7 створюють на вібростійкому стояку 9 робочої частини державки 1 жорстку замкнуту систему від впливу складових сили різання При цьому досягається компактність вузла кріплення, відсутність складних конструктивних елементів та переустановка після зношування на другий бік різальної пластини 2 Кріплення різальної пластини 2 здійснюється наступним чином Приход 4 з відгвинченим гвинтом 7 відводиться у вихідне звільнене положення шляхом регулювального вигвинчування основного гвинта 6 У створеному просторі між опорною пластиною 3 та тримачем прихвата 4 на опорну пластину 3 накладається різальна пластина 2 і установлюється так, щоб ВІДПОВІДНІ їх пази 12, 15 та виступи 13, 16 були спряжені Потім провадиться установка стружколама 5 на різальну пластину 2 та попереднє затягування прихоплювач 4 основним гвинтом 6 Після контролю центрування стружколама 5 виконується остаточне затягування прихвата 4 основним 6 і в останню чергу додатковим 7 гвинтами Таким чином, різець, що пропонується для контурного точіння, має розширені технологічні можливості тристороннього точіння з поздовжньою та поперечною подачами внаслідок створення між різальною та опорною пластинами рознімного зачеплення з пазами, виступами, загальною опорною площиною та жорсткою замкнутою системою центрованого кріплення круглої різальної пластини Підвищення ресурса роботи дорогих різальних пластин із різальної кераміки та надтвердих матеріалів забезпечується у результаті конструктивної можливості використовувати ЗМІННІ пластини, що переточуються, з додатковим поворотом-переустановкою та збільшення періоду їх СТІЙКОСТІ за рахунок підвищеної жорсткості різця у цілому 46312 ФІГ. 1 Фіг. 2 Фіг. З Фіг. 4 46312 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
