Кравченко Юрій Григорович

Номер патенту: 121874

Опубліковано: 26.12.2017

Автори: Кравченко Юрій Григорович, Пугач Руслан Сергійович, Дербаба Віталій Анатолійович

МПК: B23B 27/16, G01B 5/02

Мітки: стружки, контакта, спосіб, довжини, визначення, лезом, зливної

Формула / Реферат:

Спосіб визначення довжини контакта зливної стружки з передньою поверхнею леза, що включає задання товщини зрізу, переднього кута і коефіцієнта усадки стружки, який відрізняється тим, що попередньо визначають кут зсуву, далі відносний зсув і потім кут текстури стружки, а довжину контакта стружки з лезом визначають із співвідношення:,де

Номер патенту: 115833

Опубліковано: 26.12.2017

Автори: Кравченко Юрій Григорович, Крюкова Наталія Вікторівна, Дербаба Віталій Анатолійович

МПК: B23B 27/16, G01N 19/02, G01N 3/58 ...

Мітки: тертя, лезом, визначення, спосіб, стружки, коефіцієнта

Формула / Реферат:

Спосіб визначення коефіцієнта тертя між стружкою і передньою поверхнею леза різального інструмента, що включає задання переднього кута леза і вимірювання динамометруванням дотичної та нормальної складових сили різання при гострому лезі, який відрізняється тим, що для кожної марки сталі в заданому діапазоні швидкості різання і переднього кута спочатку визначають коефіцієнт усадки стружки та кут зсуву при стружкоутворенні, потім вимірюють...

Номер патенту: 114757

Опубліковано: 25.07.2017

Автори: Кравченко Юрій Григорович, Дербаба Віталій Анатолійович, Пацера Сергій Тихонович

МПК: B23B 27/16

Мітки: різець, збірний, пластин, кріпленням, механічним

Формула / Реферат:

Збірний різець з механічним кріпленням пластин, що містить на прямій державці різальну позитивну пластину з опорною підкладкою і двоплечий прихоплювач з кріпильним та установчим гвинтами, який відрізняється тим, що зі сторони опорної поверхні державки виконано закритий паз, в якому розміщено кріпильний гвинт зі шпонкою-гайкою із зазором відносно стінки отвору державки для можливості переміщення прихоплювача з пластиною після її повторної...

Номер патенту: 117450

Опубліковано: 26.06.2017

Автори: Дербаба Віталій Анатолійович, Кравченко Юрій Григорович, Войчишен Олександр Леонідович

МПК: B23B 27/16

Мітки: точіння, зовнішнього, різець

Формула / Реферат:

Різець для зовнішнього точіння, що включає державку, багатогранну позитивну різальну пластину, негативну опорну підкладку, касету з гніздом під пластину і прихоплювач з кріпильним гвинтом, який відрізняється тим, що має установлену за прихоплювачем накладку з розміщенням хвостової частини у виконаному поперечному пазу державки з зазором та торцевим упором до державки, між якою і державкою пропущено касету, виконану рифленою поздовжньо з боку...

Номер патенту: 115098

Опубліковано: 10.04.2017

Автори: Дербаба Віталій Анатолійович, Крюкова Наталія Вікторівна, Кравченко Юрій Григорович

МПК: G01N 19/02, B23B 27/16

Мітки: визначення, лезом, стружки, тертя, спосіб, коефіцієнта

Формула / Реферат:

Спосіб визначення коефіцієнта тертя між стружкою і передньою поверхнею леза різального інструмента, що включає задання переднього кута леза і вимірювання динамометруванням дотичної та нормальної складових сили різання при гострому лезі, який відрізняється тим, що для кожної марки сталі в заданому діапазоні швидкості різання і переднього кута спочатку визначають коефіцієнт усадки стружки та кут зсуву при стружкоутворенні, потім вимірюють...

Номер патенту: 114548

Опубліковано: 10.03.2017

Автори: Мельнійчук Юрій Олексійович, Бурикін Віталій Вітальйович, Кравченко Юрій Григорович

МПК: B23B 27/16

Мітки: вставки, різець, поверхнями, рифльованими

Формула / Реферат:

Різець з рифленими поверхнями вставки, що містить державку з опорною поверхнею під вставку з різальною пластиною, закріплену за допомогою кріпильного гвинта та прихоплювача з упором в виступ державки, який відрізняється тим, що контактні поверхні вставки з поздовжнім глухим пазом під кріпильний гвинт мають відповідні рифлені сполучення в поздовжньому напрямі з державкою та в поперечному напрямі з прихоплювачем Г-подібної форми, причому...

Номер патенту: 108159

Опубліковано: 11.07.2016

Автори: Кравченко Юрій Григорович, Дербаба Віталій Анатолійович, Пацера Сергій Тихонович

МПК: B23B 27/16

Мітки: збірний, кріпленням, різець, механічним, пластин

Формула / Реферат:

Збірний різець з механічним кріпленням пластин, що містить на прямій державці різальну позитивну пластину з опорною підкладкою і двоплечий прихоплювач з кріпильним та установчим гвинтами, який відрізняється тим, що зі сторони опорної поверхні державки виконано закритий паз, в якому розміщено кріпильний гвинт зі шпонкою-гайкою із зазором відносно стінки отвору державки для можливості переміщення прихоплювача з пластиною після її повторної...

Номер патенту: 106560

Опубліковано: 25.04.2016

Автори: Крюкова Наталія Вікторівна, Кравченко Юрій Григорович, Дербаба Віталій Анатолійович

МПК: B23B 27/16

Мітки: механічним, різець, пластин, прямій, кріпленням

Формула / Реферат:

Прямий різець з механічним кріпленням пластин, що містить жорстко закріплену на державці пластину з отвором, притиснуту касетою прихоплювача до державки, як і кріпильним гвинтом, який відрізняється тим, що пластина встановлена з виступом різальної кромки відносно задньої поверхні державки, а клиновим спряженням з'єднана виконаними рифльованими контактними поверхнями з касетою прихоплювача, остання в свою чергу встановлена з можливістю...

Номер патенту: 106556

Опубліковано: 25.04.2016

Автори: Кравченко Юрій Григорович, Дербаба Віталій Анатолійович, Пацера Сергій Тихонович

МПК: B23B 27/16

Мітки: спряженням, різець, клино-рифльованим

Формула / Реферат:

Різець з клино-рифльованим спряженням, що містить скріплені прихоплювачем різальну вставку з пластиною і державку, який відрізняється тим, що різальна вставка має з боку зовнішнього уступу державки додаткову опору, складену із притиснених та з'єднаних одна з одною через впадину-виступ, виконаних ідентично рифльованих контактних поверхонь, з утворенням закритого клина для вставки та можливістю їх пересування в напрямку різальної кромки...

Номер патенту: 102218

Опубліковано: 26.10.2015

Автори: Пацера Сергій Тихонович, Дербаба Віталій Анатолійович, Кравченко Юрій Григорович

МПК: B23B 27/16

Мітки: супортний, розточний, різець

Формула / Реферат:

1. Розточний супортний різець, що включає державку, з опорою, різальну пластину та прихоплювач, який відрізняється тим, що пластина нероз'ємно з'єднана з введеною різальною вставкою, а контактна поверхня опори з нею виконана нахиленою в сторону державки і складають між собою клинове сполучення, при цьому контактні бокові поверхні вставки і державки виконано рифленими з поперечними рифлями в напрямку довжини вставки, яка розташована під кутом...

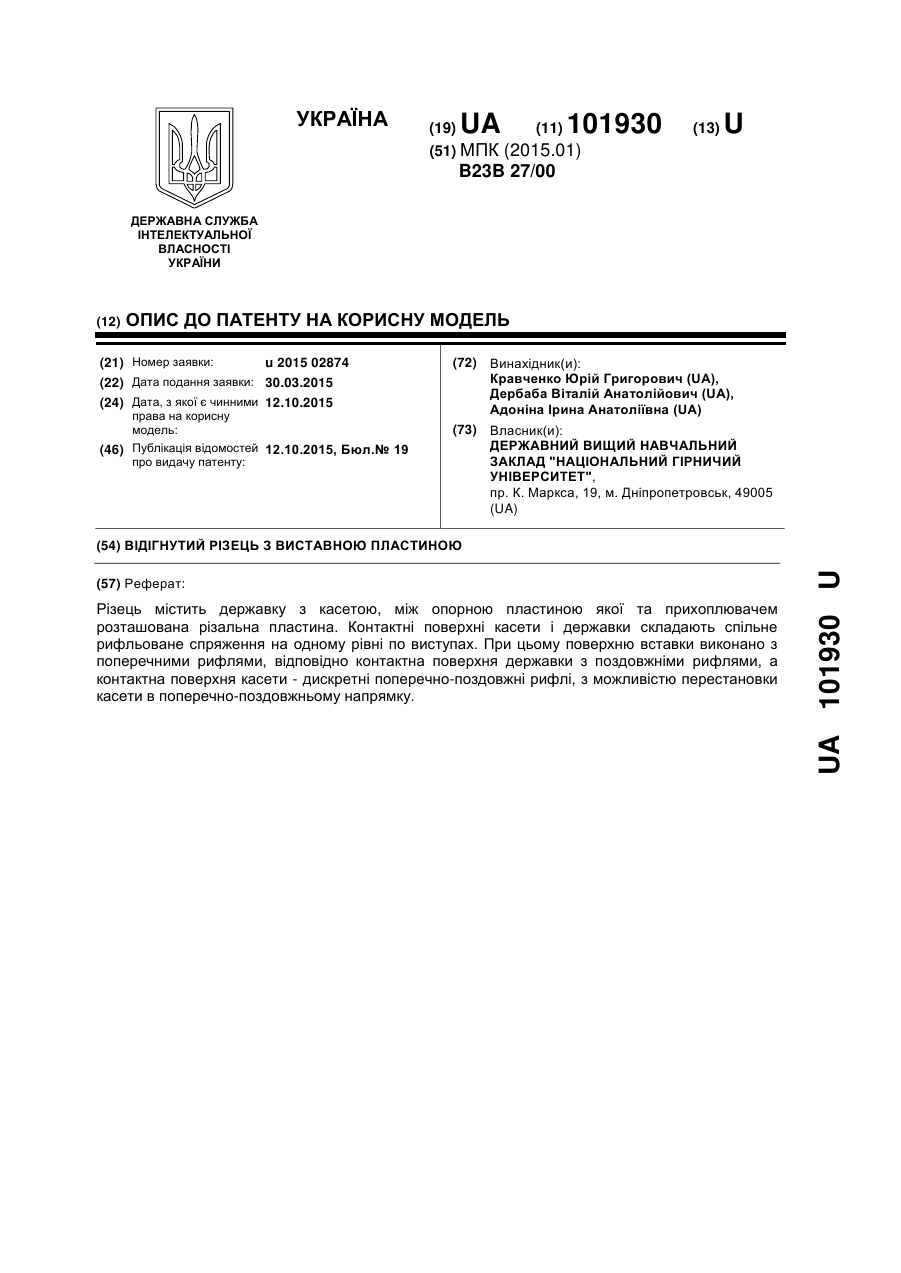

Номер патенту: 101930

Опубліковано: 12.10.2015

Автори: Кравченко Юрій Григорович, Дербаба Віталій Анатолійович, Адоніна Ірина Анатоліївна

МПК: B23B 27/00

Мітки: пластиною, різець, відігнутий, виставною

Формула / Реферат:

1. Різець, що містить державку з касетою, між опорною пластиною якої та прихоплювачем розташована різальна пластина, який відрізняється тим, що контактні поверхні касети і державки складають спільне рифльоване спряження на одному рівні по виступах, причому поверхню вставки виконано з поперечними рифлями, відповідно контактна поверхня державки з поздовжніми рифлями, а контактна поверхня касети - дискретні поперечно-поздовжні рифлі, з...

Номер патенту: 99925

Опубліковано: 25.06.2015

Автори: Дербаба Віталій Анатолійович, Пацера Сергій Тихонович, Кравченко Юрій Григорович

МПК: B23B 27/16

Мітки: пластиною, виставною, прямій, різець

Формула / Реферат:

Прямий різець з виставною пластиною, що містить різальну пластину з касетою для періодичного переміщення вздовж поверхні державки і які притиснуті прихоплювачем, який відрізняється тим, що контактні поверхні державки і касети виконані рифленими та спряженими, причому з боку пластини - в поздовжньому напрямку, а за кріпильним гвинтом - в поперечному напрямку; до того ж касета за кріпильним гвинтом з'єднана з прихоплювачем через додатковий...

Номер патенту: 98073

Опубліковано: 10.04.2015

Автори: Кравченко Юрій Григорович, Пацера Сергій Тихонович, Дербаба Віталій Анатолійович

МПК: B23B 27/16

Мітки: сполученням, ступінчатим, різець, рифльованим

Формула / Реферат:

1. Різець зі ступінчатим рифльованим сполученням, що включає різальну вставку, державку і скріплені накладним прихоплювачем, який відрізняється тим, що контактні поверхні вставки і державки виконано рифленими, до того ж поверхня вставки - ступінчатою по ширині контакту, при цьому поверхня виступу з боку допоміжної задньої сторони леза - з поздовжніми, а другого виступу - з поперечними рифлями.2. Різець за п. 1, який відрізняється тим,...

Номер патенту: 97498

Опубліковано: 25.03.2015

Автори: Пацера Сергій Тихонович, Кравченко Юрій Григорович

МПК: B23B 27/16

Мітки: різальної, вставки, різець, підйомом

Формула / Реферат:

Різець, що містить різальну вставку, клин-прихоплювач з диференційним кріпильним гвинтом до державки і рифльоване спряження для можливості періодичного після заточки підйому різальної вставки по задній поверхні державки, який відрізняється тим, що різальна вставка і державка мають спільне рифльоване спряження та введене вільне шпонкове з'єднання, суміжні клинові поверхні різальної вставки з прихоплювачем є гладкими, з можливістю регулювання...

Номер патенту: 96358

Опубліковано: 10.02.2015

Автори: Кравченко Юрій Григорович, Пацера Сергій Тихонович

МПК: B23B 27/16

Мітки: різець, різальним, виставним, блоком

Формула / Реферат:

1. Різець з вставним різальним блоком, що містить державку та прихоплювач з кріпильним гвинтом, який відрізняється тим, що різальний блок з'єднаний по центру осі симетрії з державкою прихоплювачем по типу "ластівчин хвіст", а контактні торцеві поверхні різального блока і державки утворюють спільне рифлене спряження, крім того прихоплювач розташовано в пазах, виконаних в державці та в блоці.2. Різець за п. 1, який...

Номер патенту: 95948

Опубліковано: 12.01.2015

Автори: Кравченко Юрій Григорович, Мельнійчук Юрій Олексійович, Бурикін Віталій Вітальйович

МПК: B23B 27/16

Мітки: збірний, прохідний, різець

Формула / Реферат:

1. Прохідний збірний різець з державкою, різальним елементом та клином-прихоплювачем з диференційним гвинтом, який відрізняється тим, що різець містить переставний різальний блок з рифлями на боковій опорній стороні для спряження з відповідними рифлями на головній задній поверхні державки, закріплену гвинтами на головній задній поверхні державки опору зі спільною контактною площиною різального блока і опори під кутом підйому до основної...

Номер патенту: 46312

Опубліковано: 15.08.2005

Автори: Кравченко Юрій Григорович, Дідик Ростислав Петрович, Мелещик Володимир Адамович

МПК: B23B 27/00

Мітки: точіння, контурного, різець

Формула / Реферат:

1. Різець для контурного точіння, що містить державку з опорною поверхнею під різальний елемент, закріплений за допомогою кріпильного гвинта та прихоплювача, який відрізняється тим, що контактні поверхні різального елемента та державки мають відповідні пари виступів та пазів, які в кожній парі взаємно розміщені та спряжені з утворенням хрестоподібного зачеплення.2. Різець за п. 1, який відрізняється тим, що прихоплювач має додатковий...
