Розсійник

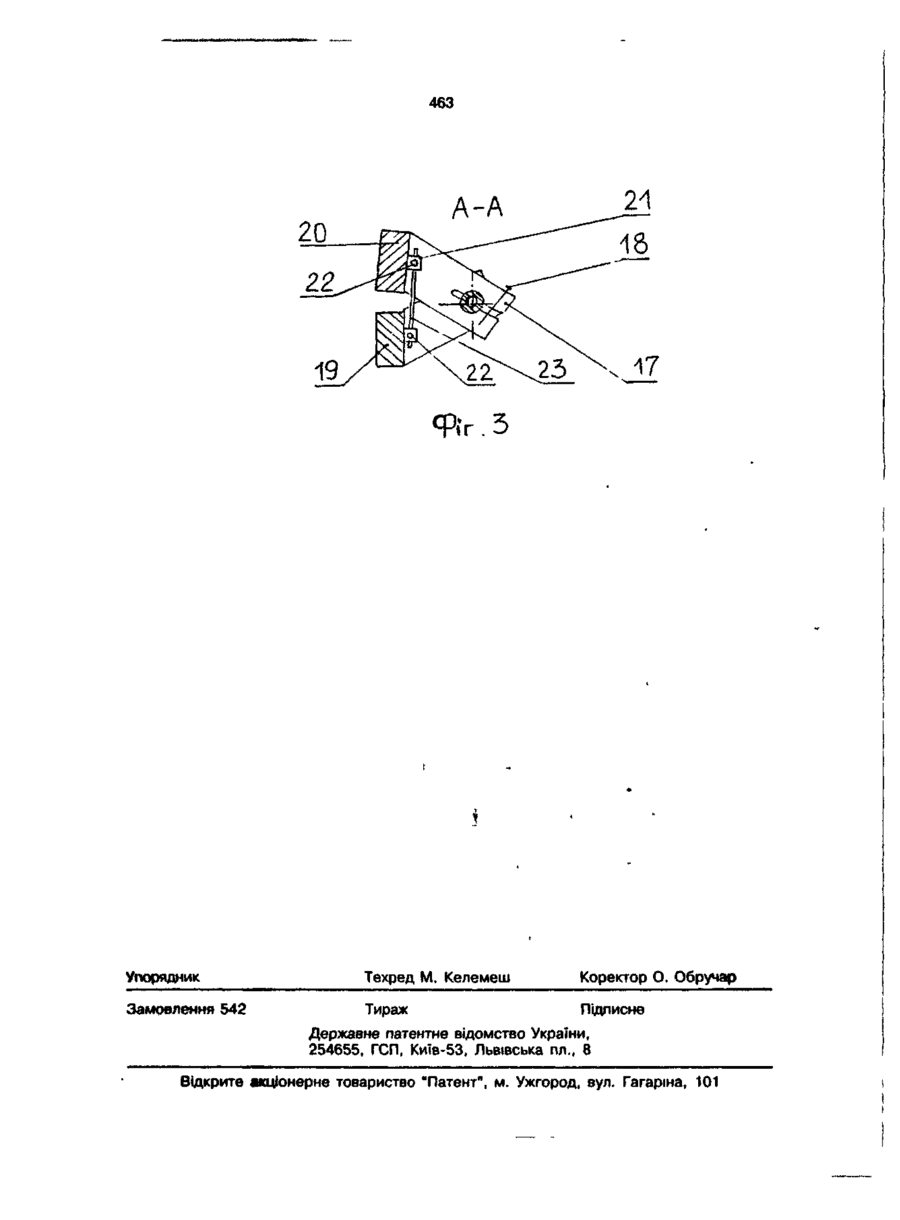

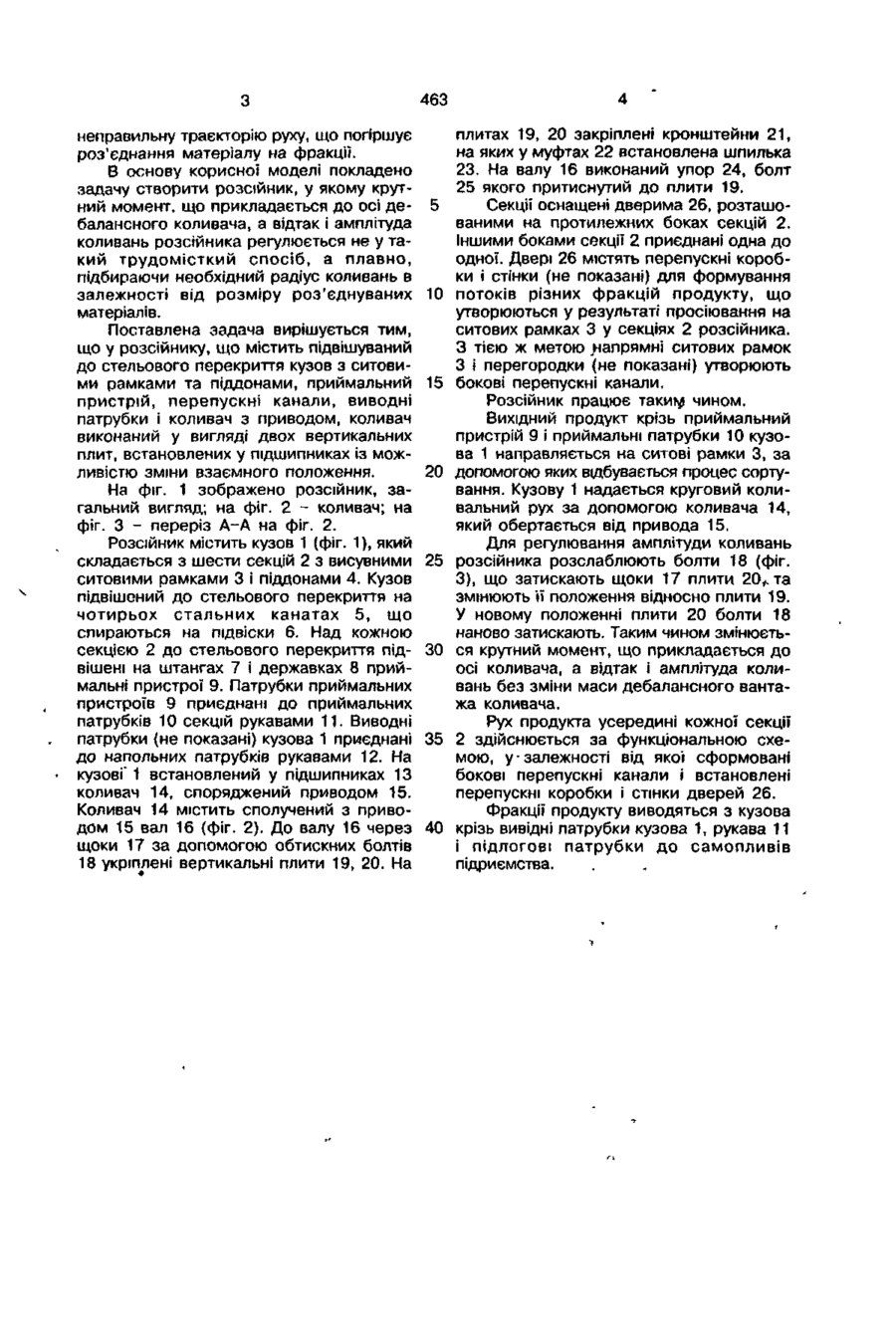

Розсійник, ЩО МІСТИТЬ підвішений до стельового перекриття кузов з ситовими рамками та піддонами, приймальний пристрій, перепускні канали, вивідні патрубки і коливач з приводом, який в і д р і з н я є т ь с я тим, що коливач виконаний у вигляді двох вертикальних плит, встановлених у підшипниках з можливістю зміни взаємного положення. С > Корисна модель належить до пристроїв для роз'єднування твердих матеріалів за допомогою сит і призначена для сортування на фракції продуктів розмолу зерна. Відомий шестиприймальний розсійник шафового типу, що самобалансується, ЗРШ-6М Він складається з кузова, що підвішений до металевої рами стельового перекриття на чотирьох металевих канатах та підвісках Над кузовом розсійника підвішені на штангах і державках приймальні пристрої. ВИХІДНІ патрубки приймальних пристроїв з'єднані з приймальними патрубками кузова рукавами. Під кузовом на полу встановлені напольні трубки, з'єднані з виеодними патрубками кузова рукавами Кузов складається з несучої рами, до перегородок якої попарно кріпляться каркаси шести секцій У напрямних каркасів кожної секції встановлені ситові рамки з піддонами Бокові обшивки кузова, перегородки рами » напрямні каркасів утворюють бокові перепускні канали Між секціями кожної пари та у дверях секцій перепускні канапи виконані у вигляді змінних коробок та стінок Кузову надається круговий коливальний рух дебалансним коливачем, що встановлений у підшипниках на несучій рамі кузова та споряджений приводом Деб?лансний коливач містить основний дєбллансний вантаж у вигляді плити, встановленої v підшипникових опорах за допомогою цапф, і змінних додаткових вантажів За рахунок приєднання або знімання додаткових вантажів змінюється крупний момент, що прикладається до осі коливача, а відтак амплітуда коливань розсійника Описана конструкція розсійника, що обраний як прототип, має той недолік, що процес регулювання амплітуди коливань за допомогою підбору додаткових вантажів його дебалансного коливача є трудомісткий, а також не забезпечує точності балансування Така неточність балансування коливача по висоті викликає 463 неправильну траєкторію руху, що погіршує роз'єднання матеріалу на фракції. В основу корисної моделі покладено задачу створити розсійник, у якому крутний момент, що прикладається до осі дебалансного коливача, а відтак і амплітуда коливань розсійника регулюється не у такий трудомісткий спосіб, а плавно, підбираючи необхідний радіус коливань в залежності від розміру роз'єднуваних матеріалів. Поставлена задача вирішується тим, що у розсійнику, що містить підвішуваний до стельового перекриття кузов з ситовими рамками та піддонами, приймальний пристрій, перепускні канали, виводні патрубки і коливач з приводом, коливач виконаний у вигляді двох вертикальних плит, встановлених у підшипниках із можливістю зміни взаємного положення. На фіг. 1 зображено розсійник, загальний вигляд; на фіг. 2 - коливач; на фіг. З - переріз А-А на фіг. 2. Розсійник МІСТИТЬ кузов 1 (фіг. 1), який складається з шести секцій 2 з висувними ситовими рамками 3 і піддонами 4. Кузов підвішений до стельового перекриття на чотирьох стальних канатах 5, що спираються на підвіски 6. Над кожною секцією 2 до стельового перекриття підвішені на штангах 7 і державках 8 приймальні пристрої 9. Патрубки приймальних пристроїв 9 приєднані до приймальних патрубків 10 секцій рукавами 11. Виводні патрубки (не показані) кузова 1 приєднані до напольних патрубків рукавами 12. На кузові* 1 встановлений у підшипниках 13 коливач 14, споряджений приводом 15. Коливач 14 містить сполучений з приводом 15 вал 16 (фіг. 2). До валу 16 через щоки 17 за допомогою обтискних болтів 18 укріплені вертикальні плити 19, 20. На 5 10 15 20 25 30 35 40 плитах 19, 20 закріплені кронштейни 21, на яких у муфтах 22 встановлена шпилька 23. На валу 16 виконаний упор 24, болт 25 якого притиснутий до плити 19. Секції оснащені дверима 26, розташованими на протилежних боках секцій 2. Іншими боками секції 2 приєднані одна до одної. Двері 26 містять перепускні коробки і стінки (не показані) для формування потоків різних фракцій продукту, що утворюються у результаті просіювання на ситових рамках 3 у секціях 2 розсійника. З тією ж метою напрямні ситових рамок З і перегородки (не показані) утворюють бокові перепускні канали. Розсійник працює таким чином. Вихідний продукт крізь приймальний пристрій 9 і приймальні патрубки 10 кузова 1 направляється на ситові рамки 3, за допомогою яких відбувається процес сортування. Кузову 1 надається круговий коливальний рух за допомогою коливача 14, який обертається від привода 15. Для регулювання амплітуди коливань розсійника розслаблюють болти 18 (фіг. 3), що затискають щоки 17 плити 20,^та змінюють її положення відносно плити 19. У новому положенні плити 20 болти 18 наново затискають. Таким чином змінюється крутний момент, що прикладається до осі коливача, а відтак і амплітуда коливань без зміни маси дебалансного вантажа коливача. Рух продукта усередині кожної секції 2 здійснюється за функціональною схемою, у-залежності від якої сформовані бокові перепускні канали і встановлені перепускні коробки і стінки дверей 26. Фракції продукту виводяться з кузова крізь вивідні патрубки кузова 1, рукава 11 і підлогові патрубки до самопливів підриємства. 463 A-A Ф(г. З Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
