Збірна артилерійська гільза

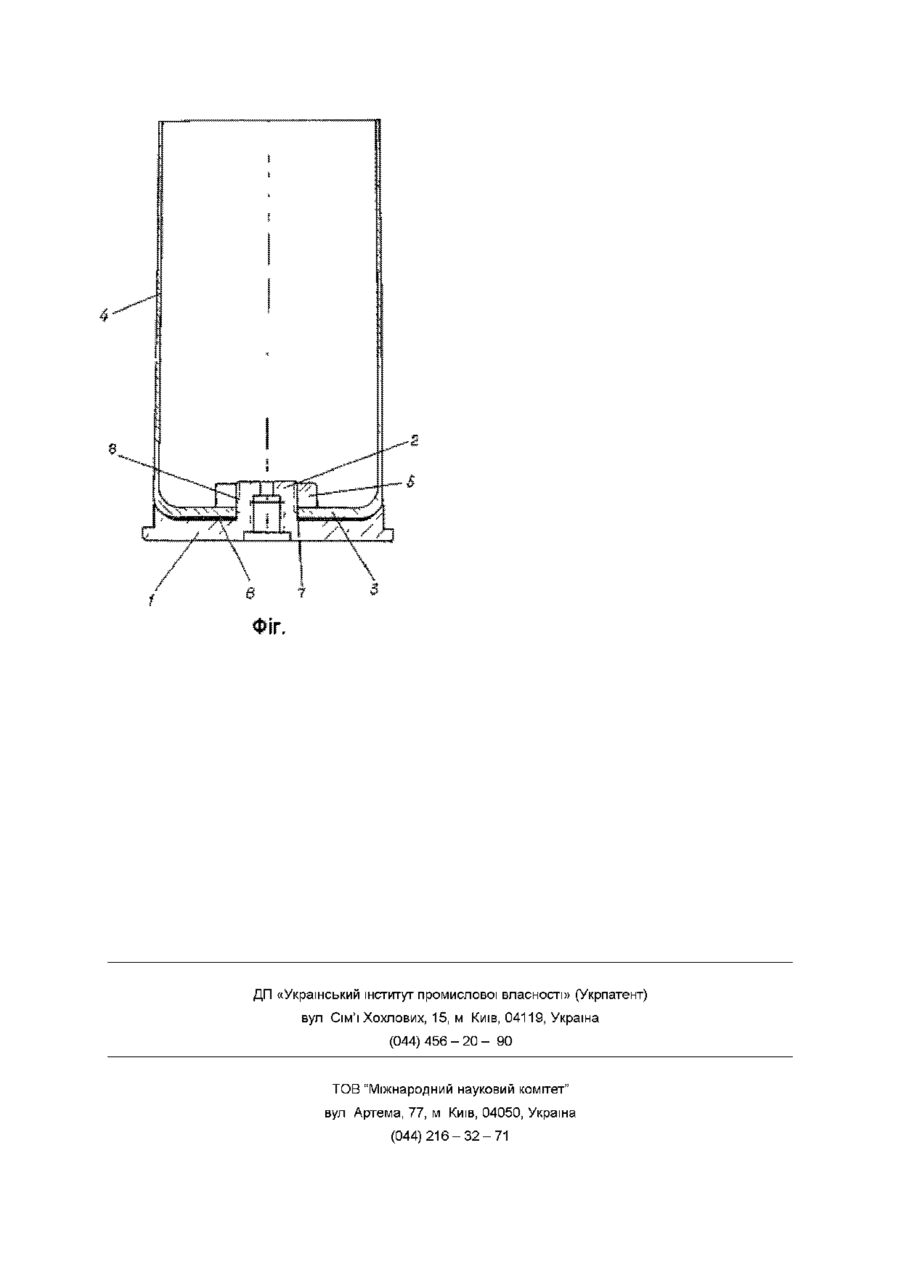

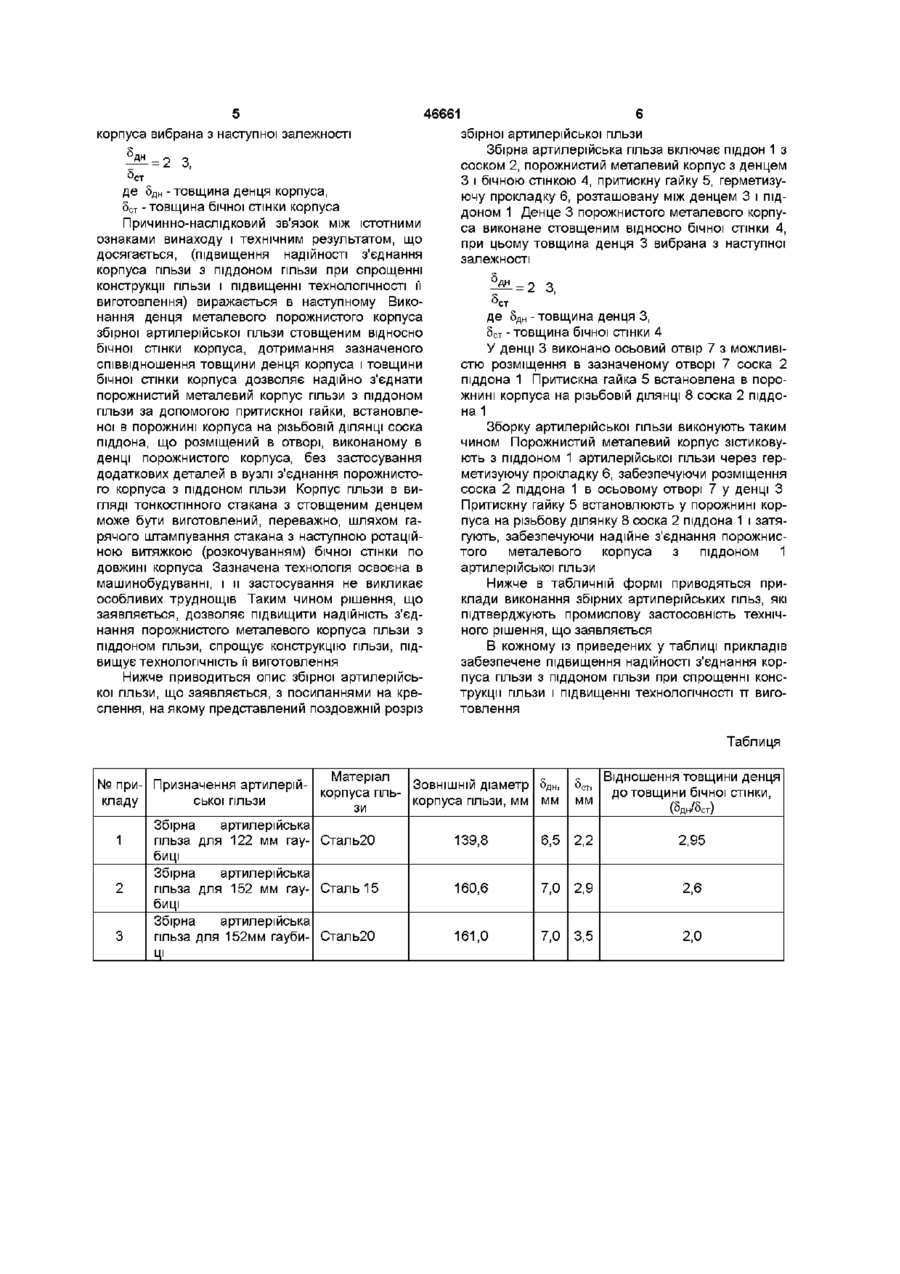

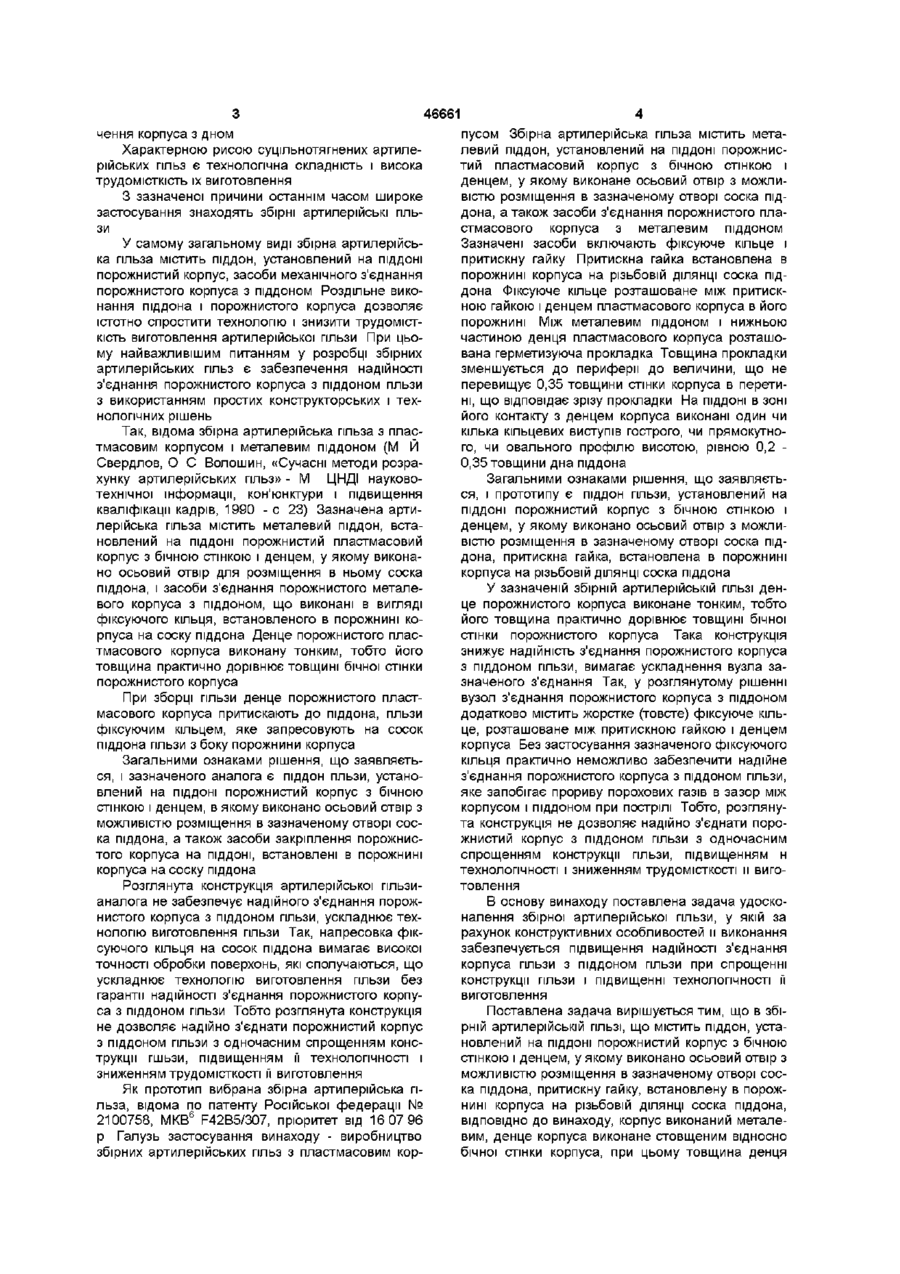

Збірна артилерійська гільза, що містить піддон, встановлений на ПІДДОНІ порожнистий корпус з бічною стінкою і денцем, в якому виконано осьовий отвір з можливістю розміщення в зазначеному отворі соска піддона, притискну гайку, встановлену в порожнині корпуса на нарізній ДІЛЯНЦІ соска під дона, яка відрізняється тим, що корпус виконаний металевим, денце корпуса виконане стовщеним відносно бічної стінки корпуса, при цьому товщина денця корпуса вибрана з наступної залежності Винахід відноситься до боєприпасів, зокрема, до конструкцій артилерійських гільз Артилерійська гільза є найважливішим елементом артилерійського пострілу, від якого залежить безвідмовність дії артилерійського знаряддя в різних умовах його бойового застосування Особливості конструктивного виконання артилерійської гільзи обумовлюють її основні характеристики, такі як надійність обтюрації від прориву порохових газів, МІЦНІСТЬ при пострілі, легкість входження гільзи в камору артилерійської гармати і точність фіксації гільзи в ній, надійність екстракції гільзи механізмом перезарядження, співвідношення внутрішнього об'єму гільзи і Е маси, сталість балістичних характеристик пострілу та інше По конструкції артилерійські гільзи діляться на суцільнотягнені і збірні Відомо багато конструкцій суцільнотягнених артилерійських гільз Так, відома суцільнотягнена артилерійська гільза по патенту Російської Федерації № 2098742, МКВ6 F42B5/28, пріоритет від 20 02 96, яка містить суцільнотягнений корпус і дно з фланцем, метал корпуса виконаний з постійною по довжині корпуса величиною межі МІЦНОСТІ, яка дорівнює 0,52 0 0,91 від межі МІЦНОСТІ металу дна, причому перехідна зона зміни межі МІЦНОСТІ розташована в МІСЦІ сполучення корпуса з дном Таке вико нання суцільнотягненої артилерійської гільзи дозволяє знизити вплив поверхневих дефектів корпуса гільзи Відома також суцільнотягнена артилерійська гільза по патенту Російської Федерації № 2096726, МКВ6 F42B5/28, пріоритет від 05 01 96, яка містить суцільнотягнений корпус і дно з фланцем, при цьому в зоні переходу внутрішньої поверхні корпуса в дно виконано сполучене з ними кільцеве стовщення Таке виконання суцільнотягненої артилерійської гільзи забезпечує надійність і безвідмовність артилерійського пострілу при тиску вище 4800 кгс/см2 Відома також суцільнотягнена артилерійська гільза по патенту Російської Федерації № 2100757, МКВ 6 F42B5/28, пріоритет від 16 07 96, яка містить суцільнотягнений корпус, сполучений з дном, що виконано з фланцем При цьому зовнішня поверхня корпуса на відстані від фланця, рівній 9,8 6,4 радіуса сполучення дна з корпусом виконана з антифрикційним покриттям Таке конструктивне рішення дозволяє використовувати електрозапальні механізми з одночасним використанням антифрикційних змащень Можна привести й ІНШІ приклади конструктивних рішень суцільнотягнених артилерійських гільз, які відрізняються друг від друга, в основному, особливостями виконання корпуса, дна, місця сполу S rrrr 5, де 8ш -товщина денця корпуса, товщина бічної стінки корпуса (О (О (О 46661 чення корпуса з дном Характерною рисою суцільнотягнених артилерійських гільз є технологічна складність і висока трудомісткість їх виготовлення З зазначеної причини останнім часом широке застосування знаходять збірні артилерійські гільзи У самому загальному виді збірна артилерійська гільза містить піддон, установлений на ПІДДОНІ порожнистий корпус, засоби механічного з'єднання порожнистого корпуса з піддоном Роздільне виконання піддона і порожнистого корпуса дозволяє істотно спростити технологію і знизити трудомісткість виготовлення артилерійської гільзи При цьому найважливішим питанням у розробці збірних артилерійських гільз є забезпечення надійності з'єднання порожнистого корпуса з піддоном гільзи з використанням простих конструкторських і технологічних рішень Так, відома збірна артилерійська гільза з пластмасовим корпусом і металевим піддоном (М Й Свердлов, О С Волошин, «Сучасні методи розрахунку артилерійських гільз» - М ЦНДІ науковотехнічної інформації, кон'юнктури і підвищення кваліфікації кадрів, 1990 - с 23) Зазначена артилерійська гільза містить металевий піддон, встановлений на ПІДДОНІ порожнистий пластмасовий корпус з бічною стінкою і денцем, у якому виконано осьовий отвір для розміщення в ньому соска піддона, і засоби з'єднання порожнистого металевого корпуса з піддоном, що виконані в вигляді фіксуючого кільця, встановленого в порожнині корпуса на соску піддона Денце порожнистого пластмасового корпуса виконану тонким, тобто його товщина практично дорівнює товщині бічної стінки порожнистого корпуса При зборці гільзи денце порожнистого пластмасового корпуса притискають до піддона, гільзи фіксуючим кільцем, яке запресовують на сосок піддона гільзи з боку порожнини корпуса Загальними ознаками рішення, що заявляється, і зазначеного аналога є піддон гільзи, установлений на ПІДДОНІ порожнистий корпус з бічною стінкою і денцем, в якому виконано осьовий отвір з можливістю розміщення в зазначеному отворі соска піддона, а також засоби закріплення порожнистого корпуса на ПІДДОНІ, встановлені в порожнині корпуса на соску піддона Розглянута конструкція артилерійської пльзианалога не забезпечує надійного з'єднання порожнистого корпуса з піддоном гільзи, ускладнює технологію виготовлення гільзи Так, напресовка фіксуючого кільця на сосок піддона вимагає високої точності обробки поверхонь, які сполучаються, що ускладнює технологію виготовлення гільзи без гарантії надійності з'єднання порожнистого корпуса з піддоном гільзи Тобто розглянута конструкція не дозволяє надійно з'єднати порожнистий корпус з піддоном гільзи з одночасним спрощенням конструкції гшьзи, підвищенням її технологічності і зниженням трудомісткості її виготовлення Як прототип вибрана збірна артилерійська гільза, відома по патенту Російської федерації № 2100758, МКВ6 F42B5/307, пріоритет від 16 07 96 р Галузь застосування винаходу - виробництво збірних артилерійських гільз з пластмасовим кор пусом Збірна артилерійська гільза містить металевий піддон, установлений на ПІДДОНІ порожнистий пластмасовий корпус з бічною стінкою і денцем, у якому виконане осьовий отвір з можливістю розміщення в зазначеному отворі соска піддона, а також засоби з'єднання порожнистого пластмасового корпуса з металевим піддоном Зазначені засоби включають фіксуюче кільце і притискну гайку Притискна гайка встановлена в порожнині корпуса на різьбовій ДІЛЯНЦІ соска піддона Фіксуюче кільце розташоване між притискною гайкою і денцем пластмасового корпуса в його порожнині Між металевим піддоном і нижньою частиною денця пластмасового корпуса розташована герметизуюча прокладка Товщина прокладки зменшується до периферії до величини, що не перевищує 0,35 товщини стінки корпуса в перетині, що відповідає зрізу прокладки На ПІДДОНІ В ЗОНІ його контакту з денцем корпуса виконані один чи кілька кільцевих виступів гострого, чи прямокутного, чи овального профілю висотою, рівною 0,2 0,35 товщини дна піддона Загальними ознаками рішення, що заявляється, і прототипу є піддон гільзи, установлений на ПІДДОНІ порожнистий корпус з бічною стінкою і денцем, у якому виконано осьовий отвір з можливістю розміщення в зазначеному отворі соска піддона, притискна гайка, встановлена в порожнині корпуса на різьбовій ДІЛЯНЦІ соска піддона У зазначеній збірній артилерійській ГІЛЬЗІ денце порожнистого корпуса виконане тонким, тобто його товщина практично дорівнює товщині бічної стінки порожнистого корпуса Така конструкція знижує надійність з'єднання порожнистого корпуса з піддоном гільзи, вимагає ускладнення вузла зазначеного з'єднання Так, у розглянутому рішенні вузол з'єднання порожнистого корпуса з піддоном додатково містить жорстке (товсте) фіксуюче кільце, розташоване між притискною гайкою і денцем корпуса Без застосування зазначеного фіксуючого кільця практично неможливо забезпечити надійне з'єднання порожнистого корпуса з піддоном гільзи, яке запобігає прориву порохових газів в зазор між корпусом і піддоном при пострілі Тобто, розглянута конструкція не дозволяє надійно з'єднати порожнистий корпус з піддоном гільзи з одночасним спрощенням конструкції гільзи, підвищенням н технологічності і зниженням трудомісткості и виготовлення В основу винаходу поставлена задача удосконалення збірної артилерійської гільзи, у якій за рахунок конструктивних особливостей и виконання забезпечується підвищення надійності з'єднання корпуса гільзи з піддоном гільзи при спрощенні конструкції гільзи і підвищенні технологічності її виготовлення Поставлена задача вирішується тим, що в збірній артилерійській ГІЛЬЗІ, що містить піддон, установлений на ПІДДОНІ порожнистий корпус з бічною стінкою і денцем, у якому виконано осьовий отвір з можливістю розміщення в зазначеному отворі соска піддона, притискну гайку, встановлену в порожнині корпуса на різьбовій ДІЛЯНЦІ соска піддона, ВІДПОВІДНО до винаходу, корпус виконаний металевим, денце корпуса виконане стовщеним відносно бічної стінки корпуса, при цьому товщина денця 46661 корпуса вибрана з наступної залежності 5,Н 'Д = 2 3, де 5дН -товщина денця корпуса, 5СТ - товщина бічної стінки корпуса Причинно-наслідковий зв'язок між істотними ознаками винаходу і технічним результатом, що досягається, (підвищення надійності з'єднання корпуса гільзи з піддоном гільзи при спрощенні конструкції гільзи і підвищенні технологічності її виготовлення) виражається в наступному Виконання денця металевого порожнистого корпуса збірної артилерійської гільзи стовщеним відносно бічної стінки корпуса, дотримання зазначеного співвідношення товщини денця корпуса і товщини бічної стінки корпуса дозволяє надійно з'єднати порожнистий металевий корпус гільзи з піддоном гільзи за допомогою притискної гайки, встановленої в порожнині корпуса на різьбовій ДІЛЯНЦІ соска піддона, що розміщений в отворі, виконаному в денці порожнистого корпуса, без застосування додаткових деталей в вузлі з'єднання порожнистого корпуса з піддоном гільзи Корпус гільзи в вигляді тонкостінного стакана з стовщеним денцем може бути виготовлений, переважно, шляхом гарячого штампування стакана з наступною ротаційною витяжкою (розкочуванням) бічної стінки по довжині корпуса Зазначена технологія освоєна в машинобудуванні, і и застосування не викликає особливих труднощів Таким чином рішення, що заявляється, дозволяє підвищити надійність з'єднання порожнистого металевого корпуса гільзи з піддоном гільзи, спрощує конструкцію гільзи, підвищує технологічність її виготовлення Нижче приводиться опис збірної артилерійської гільзи, що заявляється, з посиланнями на креслення, на якому представлений поздовжній розріз збірної артилерійської гільзи Збірна артилерійська гільза включає піддон 1 з соском 2, порожнистий металевий корпус з денцем З і бічною стінкою 4, притискну гайку 5, герметизуючу прокладку 6, розташовану між денцем 3 і піддоном 1 Денце 3 порожнистого металевого корпуса виконане стовщеним відносно бічної стінки 4, при цьому товщина денця 3 вибрана з наступної залежності _Д± = 2 З, де 5дН-товщина денця З, 5СТ - товщина бічної стінки 4 У денці 3 виконано осьовий отвір 7 з можливістю розміщення в зазначеному отворі 7 соска 2 піддона 1 Притискна гайка 5 встановлена в порожнині корпуса на різьбовій ДІЛЯНЦІ 8 соска 2 піддона 1 Зборку артилерійської гільзи виконують таким чином Порожнистий металевий корпус зістиковують з піддоном 1 артилерійської гільзи через герметизуючу прокладку 6, забезпечуючи розміщення соска 2 піддона 1 в осьовому отворі 7 у денці З Притискну гайку 5 встановлюють у порожнині корпуса на різьбову ділянку 8 соска 2 піддона 1 і затягують, забезпечуючи надійне з'єднання порожнистого металевого корпуса з піддоном 1 артилерійської гільзи Нижче в табличній формі приводяться приклади виконання збірних артилерійських гільз, які підтверджують промислову застосовність технічного рішення, що заявляється В кожному із приведених у таблиці прикладів забезпечене підвищення надійності з'єднання корпуса гільзи з піддоном гільзи при спрощенні конструкції гільзи і підвищенні технологічності тт виготовлення Таблиця Матеріал № при- Призначення артилерійЗОВНІШНІЙ діаметр ДН, корпуса гількладу ської ГІЛЬЗИ корпуса гільзи, мм ММ зи Збірна артилерійська 1 гільза для 122 мм гау- Сталь20 139,8 6,5 биці Збірна артилерійська 2 гільза для 152 мм гау- Сталь 15 160,6 7,0 биці Збірна артилерійська 3 161,0 7,0 гільза для 152мм гауби- Сталь20 5 Ці §ст, ММ Відношення товщини денця до товщини бічної стінки, (5 дн /5ст) 2,2 2,95 2,9 2,6 3,5 2,0 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
