Противибуховий пристрій

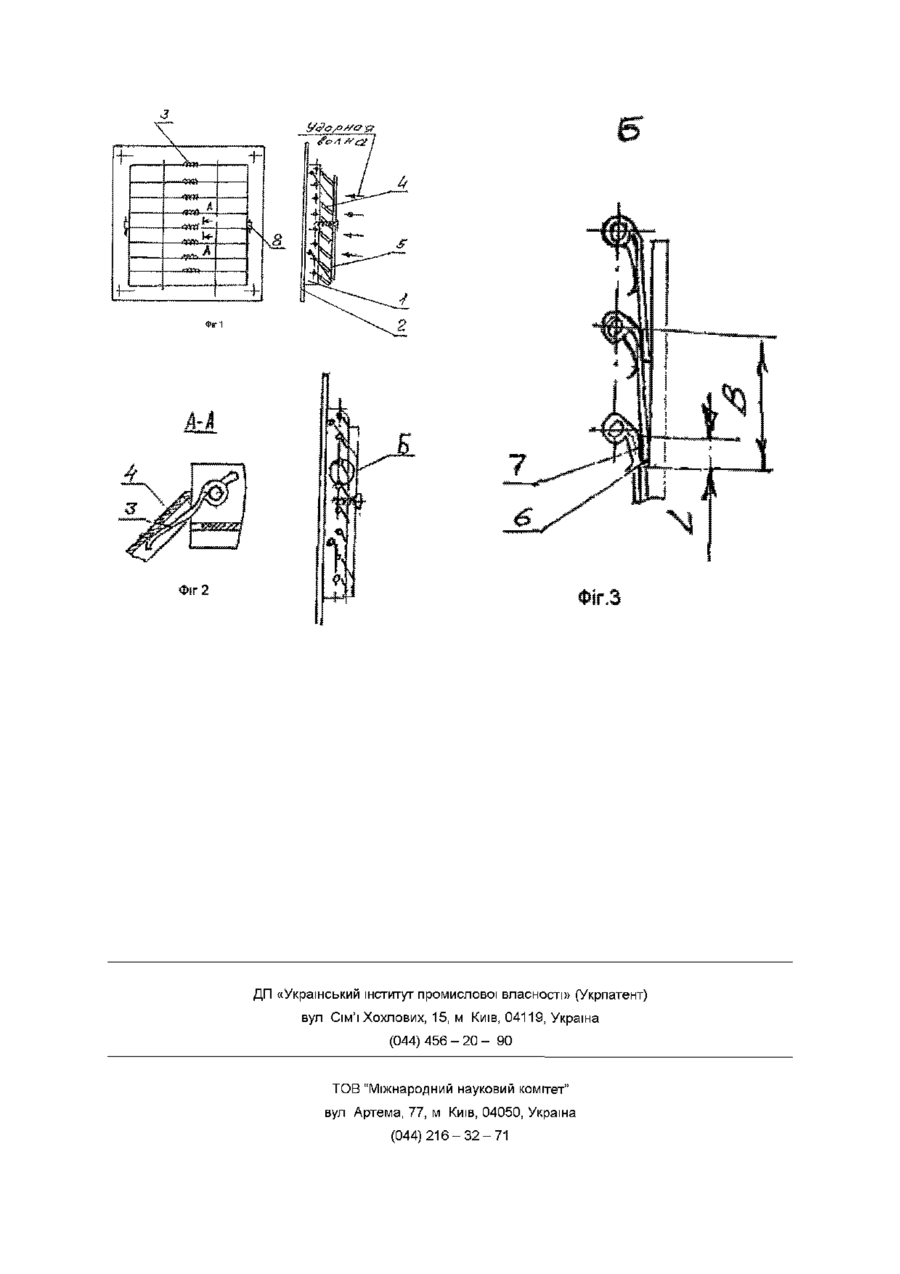

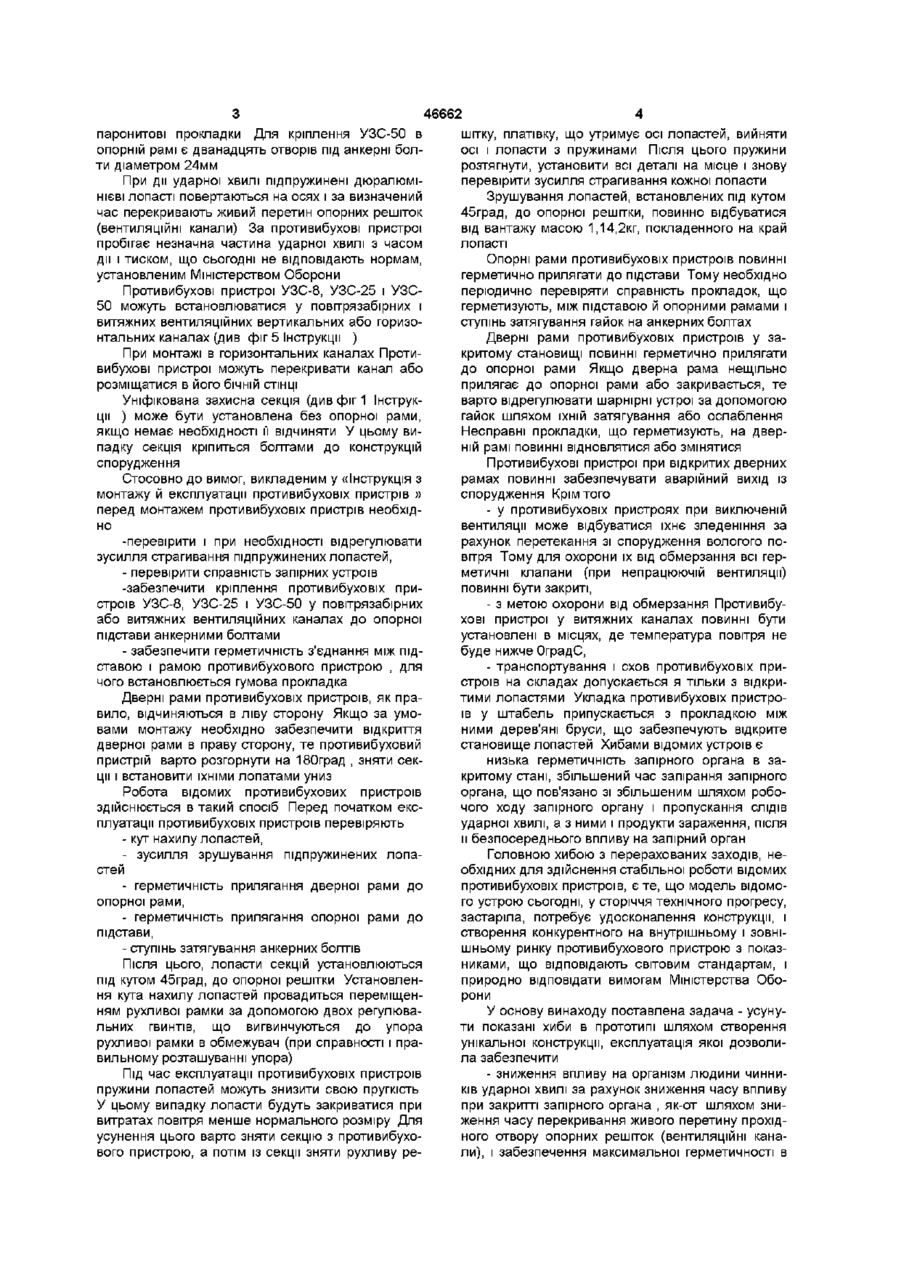

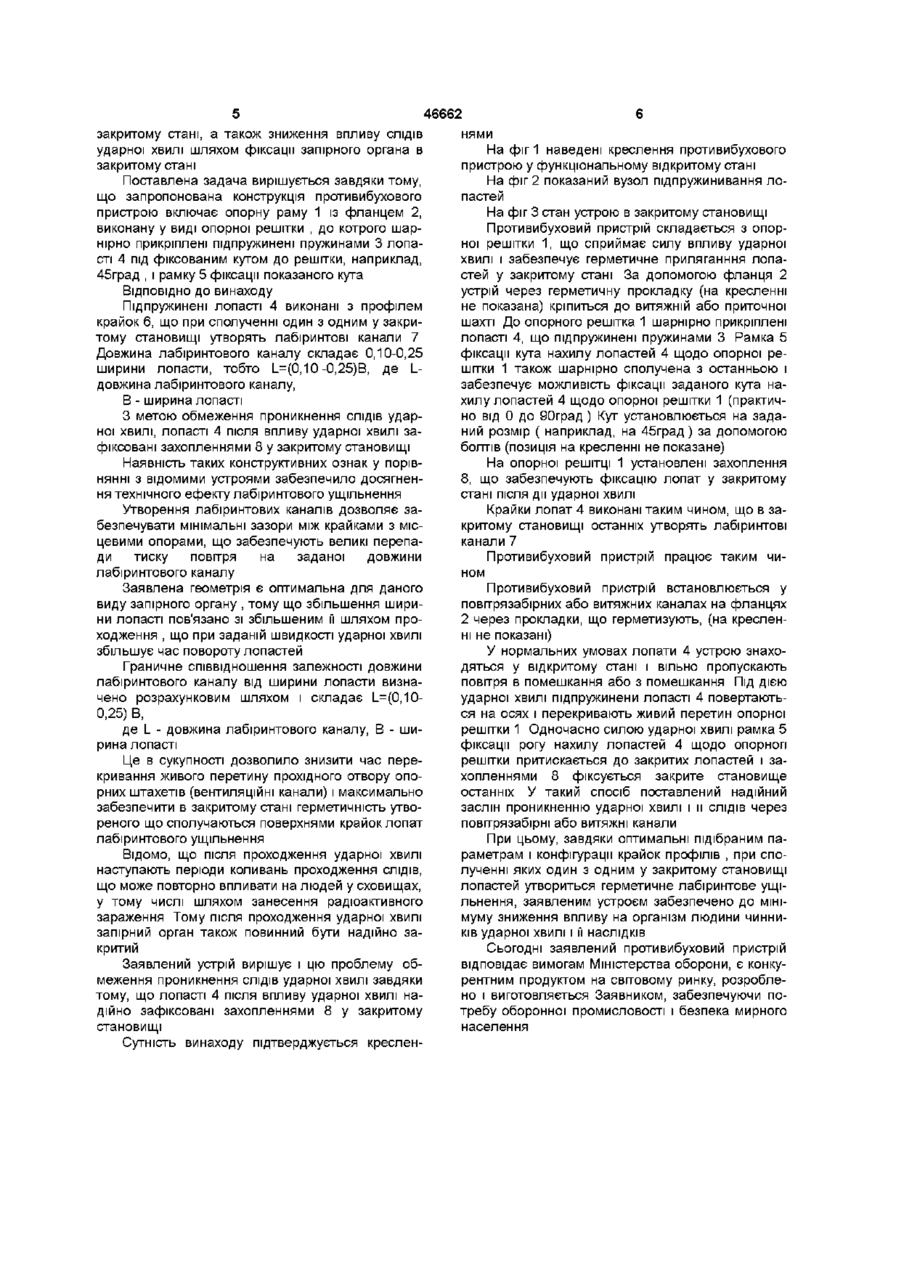

1 Противибуховий пристрій, що включає опорну раму 1 із фланцем 2, виконану у вигляді опорної решітки, до якої шарнірно прикріплені підпружинені пружинами 3 лопаті 4 під фіксованим кутом до решітки, наприклад, 45 град , і рамку 5 фіксації вказаного кута, який відрізняється тим, що підпружинені лопаті 4 виконані з профілем крайок 6, що при сполученні одна з одною у закритому стані утворять лабіринтові канали 7 2 Противибуховий пристрій за п 1, який відрізняється тим, що довжина лабіринтового каналу складає 0,10-0,25 ширини лопаті, тобто І_=(0,10-0,25) В, де L- довжина лабіринтового каналу, В- ширина лопаті 3 Противибуховий пристрій за п 1, який відрізняється тим, що лопаті 4 після впливу ударної хвилі зафіксовані захватами 8 у закритому стані Винахід відноситься до області захисних споруджень цивільної оборони з метою запобігання проникання через них ударної хвилі ядерного вибуху, більш конкретно стосується конструкцій противибухових пристроїв, призначених для їхнього установлення у повітрязабірних і витяжних каналах захисних споруджень З рівня техніки ВІДОМІ противибухові пристрої див «Інструкція з монтажу й експлуатації пристроїв УЗС-8, УЗС-25 і УЗС-50», Військове видавництво Міністерства Оборони СРСР, Москва, 1979р (додається) З урахуванням розвитку прогресу і використання в даний час зроблених технологій конструювання і створення новітнього устаткування в будьякій галузі техніки, більш жорстких вимог Міністерства Оборони до конструкцій і експлуатації пристроїв , світовою актуальністю цієї проблеми , перераховані вище моделі противибухових пристроїв устроїв обрані в якості прототипу що заявляється устрою, що сьогодні повинні бути удосконалені і відповідати світовому стандарту ВІДОМІ противибухові пристрої (УЗС), збираються з уніфікованих захисних секцій, що монтуються на опорних рамах Уніфікована секція (див фіг 1 Інструкції ) являє собою раму прямокутної форми, виготовлену з кутків 80х50х5мм, із вареною у и решіткою До решітці за допомогою шарнірів і осей кріпляться дванадцять підпружиненіх дюралюмінієвих лопат товщиною 2мм Лопасті утримуються пружинами і рухливою рамкою під рогом 45град, до решітці Противибуховий пристрій УЗС-8 (див фіг 2 Інструкції ) складається із секції й опорної рами, сполучених між собою шарнірне, за допомогою спеціальних болтів Для монтажу УЗС-8 у рамі є чотири отвори під анкерні болти діаметром 16мм Противибуховий пристрій УЗС-25 (див фіг З Інструкції ), складається з рами, дверної рами й укріплених на ній трьох секцій Опорна і дверна рами сполучені між собою шарнірами і двома запорами Шарніри і запори припускають регулювання ЩІЛЬНОСТІ піджаття дверної рами до опорної рами, між якими є гумові прокладки 3 метою забезпечення герметизації між секціями і дверною рамою прокладені паронитові прокладки Для монтажу УЗС-25 в опорній рамі є ВІСІМ отворів під анкерні болти діаметром 16мм Противибуховий пристрій УЗС-50 (див фіг 4 Інструкції ), складається з опорної рами з двома підкосами, однієї дверної рами, трьох секцій, укріплених на дверній рамі, і трьох секцій, укріплених на опорній рамі Дверна рама сполучена з опорною рамою шарнірами і двома запорами Шарніри і запори припускають регулювання ЩІЛЬНОСТІ піджаття дверної рами, між якими є гумова прокладка Між секціями і дверною рамою покладені (О (О (О 46662 паронитові прокладки Для кріплення УЗС-50 в шітку, платівку, що утримує осі лопастей, вийняти опорній рамі є дванадцять отворів під анкерні болосі і лопасти з пружинами Після цього пружини ти діаметром 24мм розтягнути, установити всі деталі на місце і знову При дії ударної хвилі підпружинені дюралюміперевірити зусилля страгивання кожної лопасти нієві лопасті повертаються на осях і за визначений Зрушування лопастей, встановлених під кутом час перекривають живий перетин опорних решіток 45град, до опорної решітки, повинно відбуватися (вентиляційні канали) За противибухові пристрої від вантажу масою 1,14,2кг, покладенного на край пробігає незначна частина ударної хвилі з часом лопасті дії і тиском, що сьогодні не відповідають нормам, Опорні рами противибуховіх пристроїв повинні установленим Міністерством Оборони герметично прилягати до підстави Тому необхідно періодично перевіряти справність прокладок, що Противибухові пристрої УЗС-8, УЗС-25 і УЗСгерметизують, між підставою й опорними рамами і 50 можуть встановлюватися у повітрязабірних і ступінь затягування гайок на анкерних болтах витяжних вентиляційних вертикальних або горизонтальних каналах (див фіг 5 Інструкції ) Дверні рами противибуховіх пристроїв у закритому становищі повинні герметично прилягати При монтажі в горизонтальних каналах Протидо опорної рами Якщо дверна рама нещільно вибухові пристрої можуть перекривати канал або прилягає до опорної рами або закривається, те розміщатися в його бічній СТІНЦІ варто відрегулювати шарнірні устрої за допомогою Уніфікована захисна секція (див фіг 1 Інструкгайок шляхом їхній затягування або ослаблення ції ) може бути установлена без опорної рами, Несправні прокладки, що герметизують, на дверякщо немає необхідності її відчиняти У цьому виній рамі повинні відновлятися або змінятися падку секція кріпиться болтами до конструкцій спорудження Противибухові пристрої при відкритих дверних рамах повинні забезпечувати аварійний вихід із Стосовно до вимог, викладеним у «Інструкція з спорудження Крім того монтажу й експлуатації противибуховіх пристрів » перед монтажем противибуховіх пристрів необхід- у противибуховіх пристроях при виключеній но вентиляції може відбуватися їхнє зледеніння за рахунок перетекания зі спорудження вологого по-перевірити і при необхідності відрегулювати вітря Тому для охорони їх від обмерзання всі герзусилля страгивання підпружинених лопастей, метичні клапани (при непрацюючій вентиляції) - перевірити справність запірних устроїв повинні бути закриті, -забезпечити кріплення противибуховіх пристроїв УЗС-8, УЗС-25 і УЗС-50 у повітрязабірних - з метою охорони від обмерзання Противибуабо витяжних вентиляційних каналах до опорної хові пристрої у витяжних каналах повинні бути підстави анкерними болтами установлені в місцях, де температура повітря не буде нижче ОградС, - забезпечити герметичність з'єднання між підставою і рамою противибухового пристрою , для - транспортування і схов противибуховіх причого встановлюється гумова прокладка строїв на складах допускається я тільки з відкритими лопастями Укладка противибуховіх пристроДверні рами противибуховіх пристроїв, як праїв у штабель припускається з прокладкою між вило, відчиняються в ліву сторону Якщо за умоними дерев'яні бруси, що забезпечують відкрите вами монтажу необхідно забезпечити відкриття становище лопастей Хибами відомих устроїв є дверної рами в праву сторону, те противибуховий пристрій варто розгорнути на 180град , зняти секнизька герметичність запірного органа в зації і встановити їхніми лопатами униз критому стані, збільшений час запірання запірного органа, що пов'язано зі збільшеним шляхом робоРобота відомих противибухових пристроїв чого ходу запірного органу і пропускання СЛІДІВ здійснюється в такий спосіб Перед початком ексударної хвилі, а з ними і продукти зараження, після плуатації противибуховіх пристроїв перевіряють и безпосереднього впливу на запірний орган - кут нахилу лопастей, - зусилля зрушування підпружинених лопаГоловною хибою з перерахованих заходів, нестей обхідних для здійснення стабільної роботи відомих противибуховіх пристроїв, є те, що модель відомо- герметичність прилягання дверної рами до го устрою сьогодні, у сторіччя технічного прогресу, опорної рами, застаріла, потребує удосконалення конструкції, і - герметичність прилягання опорної рами до створення конкурентного на внутрішньому і зовніпідстави, шньому ринку противибухового пристрою з показ- ступінь затягування анкерних болтів никами, що відповідають світовим стандартам, і Після ЦЬОГО, лопасти секцій установлюються природно відповідати вимогам Міністерства Обопід кутом 45град, до опорної решітки Установленрони ня кута нахилу лопастей провадиться переміщенням рухливої рамки за допомогою двох регулюваУ основу винаходу поставлена задача - усунульних гвинтів, що вигвинчуються до упора ти показані хиби в прототипі шляхом створення рухливої рамки в обмежувач (при справності і праунікальної конструкції, експлуатація якої дозволивильному розташуванні упора) ла забезпечити Під час експлуатації противибуховіх пристроїв - зниження впливу на організм людини чиннипружини лопастей можуть знизити свою пругкість ків ударної хвилі за рахунок зниження часу впливу У цьому випадку лопасти будуть закриватися при при закритті запірного органа , як-от шляхом знивитратах повітря менше нормального розміру Для ження часу перекривання живого перетину прохідусунення цього варто зняти секцію з противибухоного отвору опорних решіток (вентиляційні канавого пристрою, а потім із секції зняти рухливу рели), і забезпечення максимальної герметичності в 46662 закритому стані, а також зниження впливу СЛІДІВ ударної хвилі шляхом фіксації запірного органа в закритому стані Поставлена задача вирішується завдяки тому, що запропонована конструкція противибухового пристрою включає опорну раму 1 із фланцем 2, виконану у виді опорної решітки , до котрого шарнірно прикріплені підпружинені пружинами 3 лопасті 4 під фіксованим кутом до решітки, наприклад, 45град , і рамку 5 фіксації показаного кута ВІДПОВІДНО ДО винаходу Підпружинені лопасті 4 виконані з профілем крайок 6, що при сполученні один з одним у закритому становищі утворять лабіринтові канали 7 Довжина лабіринтового каналу складає 0,10-0,25 ширини лопасти, тобто І_=(0,10 -0,25)В, де Lдовжина лабіринтового каналу, В - ширина лопасті З метою обмеження проникнення СЛІДІВ ударної хвилі, лопасті 4 після впливу ударної хвилі зафіксовані захопленнями 8 у закритому становищі Наявність таких конструктивних ознак у порівнянні з відомими устроями забезпечило досягнення технічного ефекту лабіринтового ущільнення Утворення лабіринтових каналів дозволяє забезпечувати мінімальні зазори між крайками з місцевими опорами, що забезпечують великі перепади тиску повітря на заданої довжини лабіринтового каналу Заявлена геометрія є оптимальна для даного виду запірного органу , тому що збільшення ширини лопасті пов'язано зі збільшеним її шляхом проходження , що при заданій швидкості ударної хвилі збільшує час повороту лопастей Граничне співвідношення залежності довжини лабіринтового каналу від ширини лопасти визначено розрахунковим шляхом і складає І_=(0,100,25) В, де L - довжина лабіринтового каналу, В - ширина лопасті Це в сукупності дозволило знизити час перекривання живого перетину прохідного отвору опорних штахетів (вентиляційні канали) і максимально забезпечити в закритому стані герметичність утвореного що сполучаються поверхнями крайок лопат лабіринтового ущільнення Відомо, ЩО ПІСЛЯ проходження ударної хвилі наступають періоди коливань проходження СЛІДІВ, що може повторно впливати на людей у сховищах, у тому числі шляхом занесення радіоактивного зараження Тому після проходження ударної хвилі запірний орган також повинний бути надійно закритий Заявлений устрій вирішує і цю проблему обмеження проникнення СЛІДІВ ударної хвилі завдяки тому, що лопасті 4 після впливу ударної хвилі надійно зафіксовані захопленнями 8 у закритому становищі Сутність винаходу підтверджується креслен нями На фіг 1 наведені креслення противибухового пристрою у функціональному відкритому стані На фіг 2 показаний вузол п ід пружин и вання лопастей На фіг 3 стан устрою в закритому становищі Противибуховий пристрій складається з опорної решітки 1, що сприймає силу впливу ударної хвилі і забезпечує герметичне приляганння лопастей у закритому стані За допомогою фланця 2 устрій через герметичну прокладку (на кресленні не показана) кріпиться до витяжній або приточної шахті До опорного решітка 1 шарнірно прикріплені лопасті 4, що підпружинені пружинами 3 Рамка 5 фіксації кута нахилу лопастей 4 щодо опорної решітки 1 також шарнірно сполучена з останньою і забезпечує можливість фіксації заданого кута нахилу лопастей 4 щодо опорної решітки 1 (практично від 0 до 90град) Кут установлюється на заданий розмір ( наприклад, на 45град ) за допомогою болтів (позиція на кресленні не показане) На опорної решітці 1 установлені захоплення 8, що забезпечують фіксацію лопат у закритому стані після дії ударної хвилі Крайки лопат 4 виконані таким чином, що в закритому становищі останніх утворять лабіринтові канали 7 Противибуховий пристрій працює таким чином Противибуховий пристрій встановлюється у повітрязабірних або витяжних каналах на фланцях 2 через прокладки, що герметизують, (на кресленні не показані) У нормальних умовах лопати 4 устрою знаходяться у відкритому стані і вільно пропускають повітря в помешкання або з помешкання Під дією ударної хвилі підпружинени лопасті 4 повертаються на осях і перекривають живий перетин опорної решітки 1 Одночасно силою ударної хвилі рамка 5 фіксації рогу нахилу лопастей 4 щодо опорноп решітки притискається до закритих лопастей і захопленнями 8 фіксується закрите становище останніх У такий спосіб поставлений надійний заслін проникненню ударної хвилі і и СЛІДІВ через повітрязабірні або витяжні канали При цьому, завдяки оптимальні підібраним параметрам і конфігурації крайок профілів , при сполученні яких один з одним у закритому становищі лопастей утвориться герметичне лабіринтове ущільнення, заявленим устроєм забезпечено до мінімуму зниження впливу на організм людини чинників ударної хвилі і її наслідків Сьогодні заявлений противибуховий пристрій відповідає вимогам Міністерства оборони, є конкурентним продуктом на світовому ринку, розроблено і виготовляється Заявником, забезпечуючи потребу оборонної промисловості і безпека мирного населення з fit' 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
