Модель аорто-артеріального сегмента судинної кровоносної системи

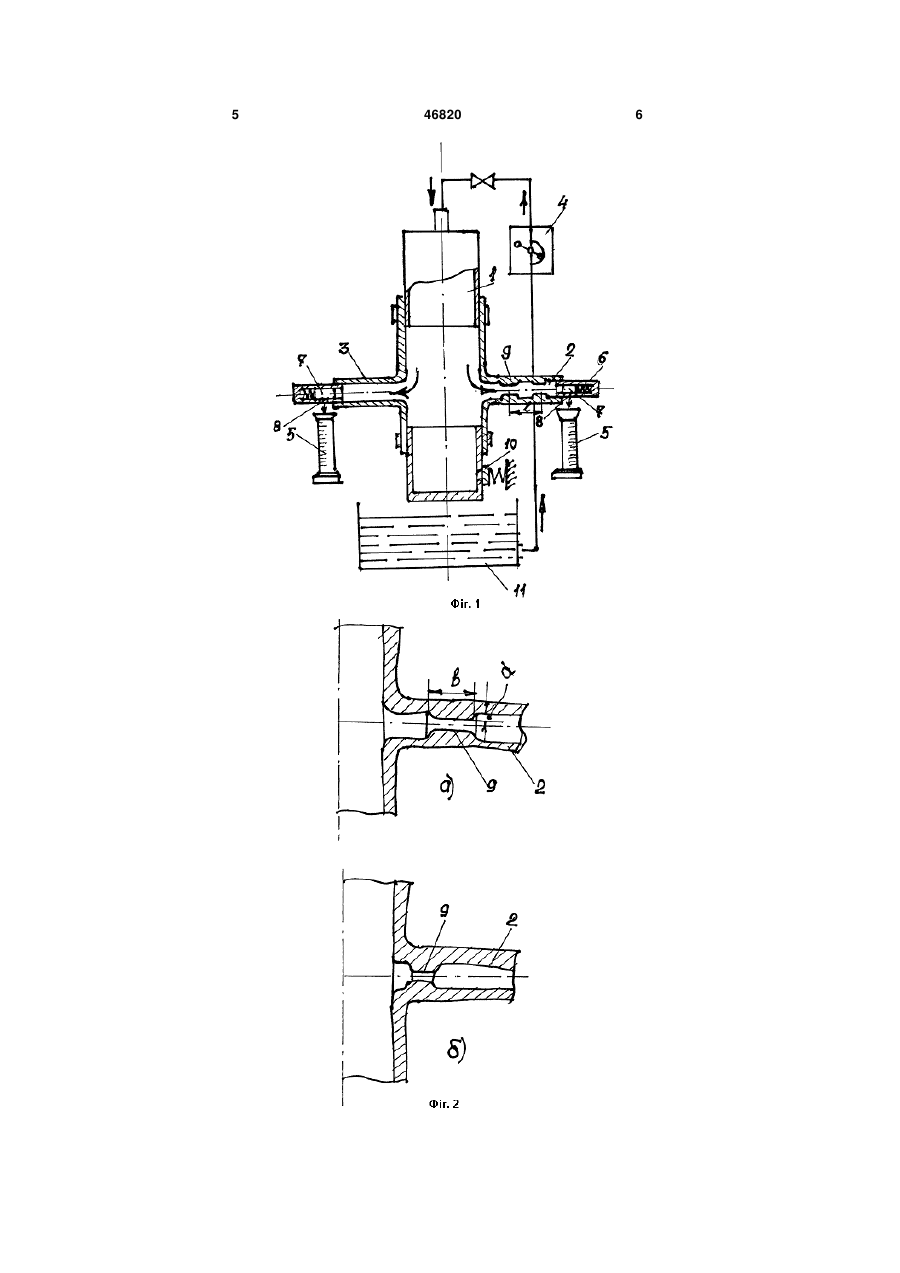

1. Модель аорто-артеріального сегмента судинної кровоносної системи, що містить декілька хрестоподібно з'єднаних між собою, як одне ціле, еластичних трубок, що імітують досліджуваний сегмент кровоносної системи анатомічного органу, підключених до джерела імпульсної подачі до них робочої рідини, а також засіб вимірювання контро 3 чних трубок, що імітують досліджуваний сегмент кровоносної системи анатомічного органу, підключених до джерела імпульсної подачі до них робочої рідини, а також засіб вимірювання контрольного параметру току рідини, згідно з корисною моделлю, щонайменше, одна із еластичних трубок виконана з одною або декількома, розташованими на визначеній відстані одна від одної внутрішніми кільцевими перегородками, ширина і товщина яких відповідні аналогічним параметрам стенозованих ділянок досліджуваної судини анатомічного органу, при цьому перегородки виконані як одне ціле з трубкою. Еластичні трубки виконані із латексної гуми товщиною 1,0-1,5мм. З'єднання еластичних трубок виконане знімним. Виконання, щонайменше, одної із еластичних трубок з одною, або декількома, розташованими на визначеній відстані одна від одної внутрішніми кільцевими перегородками, ширина і товщина яких відповідні аналогічним параметрам стенозованих ділянок досліджуваної судини анатомічного органу, при цьому перегородки виконані як одне ціле з трубкою, дозволяє відтворювати при дослідженні на моделі умови, що характерні для умов при стенозуючих ураженнях судин реального анатомічного органу, і досліджувати параметри кровотоку в таких умовах, що розширює, таким чином, функціональні можливості моделі. Виконання еластичних трубок із латексної гуми товщиною 1,0-1,5мм сприяє більш високій достовірності відповідності її фізико-механічних властивостей аналогічним властивостям кровоносних судин м'язового типу, якими є ниркові артерії, що гарантує необхідну точність дослідження на моделі. Крім того, використання як матеріалу для зазначених трубок латексної гуми дозволяє виготовляти дані трубки методом занурення стрижня, що імітує судину, в розплавлену гуму, і спрощує, таким чином, технологію виготовлення цих трубок. Виконання з'єднання еластичних трубок знімним дозволяє використовувати для дослідження різні з'єднання трубок, які відрізняються між собою різними параметрами кільцевих перегородок і місцем їх розташування. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим, а також промислове і клінічно придатним. Корисна модель пояснюється кресленнями, де на Фіг.1 зображена принципова схема моделі аорто-артеріального сегмента судинної кровоносної системи; на Фіг.2 - приклади виконання еластичної трубки, що імітує досліджуваний сегмент кровоносної системи реального анатомічного органу: а) при розташуванні кільцевої перегородки у устя трубки; б) - при розташуванні перегородки в середній частині трубки. 46820 4 Модель містить хрестоподібно з'єднані між собою як одне ціле декілька еластичних трубок 1, 2 і 3, що імітують досліджуваний сегмент кровоносної системи, наприклад, сегмент, що містить аорту і дві ниркові артерії. Зазначені трубки виготовлені із латексної гуми товщиною 1,0-1,5мм, а з'єднання їх виконане знімним. Трубки підключені до джерела 4 імпульсної подачі до них робочої рідини, де у якості останньої використовують насичений розчин цукру у воді. Модель має також засіб 5 вимірювання контрольного току робочої рідини у вигляді мірних мензурок, а також запірні, підпружинені за допомогою пружин 6, клапани 7, які перекривають вихідні отвори 8 із судин 2 і 3. Щонайменше, одна із трубок, наприклад, трубка 2 виконана з одною або декількома, розташованими на визначеній відстані  одна від однієї внутрішніми кільцевими перегородками 9, ширина b і товщина d яких відповідні аналогічним параметрам стенозованих ділянок досліджуваної судини анатомічного органу. Перегородки 9 виконані як одне ціле з трубкою 2 із латексної гуми. Робоче зусилля пружин 6 клапанів 7, що перекривають вихідні отвори 8 із трубок 2 і 3, розраховане на величину протидії, що утворюється висотою стовпчика рідини в трубці 1. Трубка 3 використовується тут як контралатеральна для відносного контролю току рідини через трубку 2. Трубка 1 має також запірний клапан 10, через який рідина виливається в ємність 11. В неробочому стані під дією пружин 6 клапани 7 перекривають вихідні отвори 8 із трубок 2 і 3, і течія робочої рідини через зазначені трубки відсутня. При включенні джерела 4 імпульсної подачі робочої рідини в трубках 1, 2 і 3 утворюється надлишковий тиск, під якого клапани 7 зміщуються від нормального їх положення, стискують пружини 6 і відкривають вихідні отвори 8 для проходу через них робочої рідини. В трубки 2, залежно від місця розташування, ширини b і товщини d кільцевих перегородок 9 змінюється податливість цієї трубки в радіальному напрямку, що позначається на кількості рідини, що проходить через дану трубку і потрапляє в мірну мензурку 5. Використовуючи з'єднання еластичних трубок 1, 2 і 3 з іншими параметрами кільцевих перегородок 9 і місцями їх розташування, можливо одержувати достовірну інформацію про характер протікання робочої рідини, а отже і кровотоку через стенозовані ділянки досліджуваної судини анатомічного органу. За рахунок відтворення на моделі умов току робочої рідини через еластичні трубки, що аналогічні умовам кровотоку через стенозовані ділянки кровоносних судин реального анатомічного органу, функціональні можливості її значно збільшуються. 5 46820 6 7 Комп’ютерна верстка М. Мацело 46820 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
