Кабель високочастотний телефонний

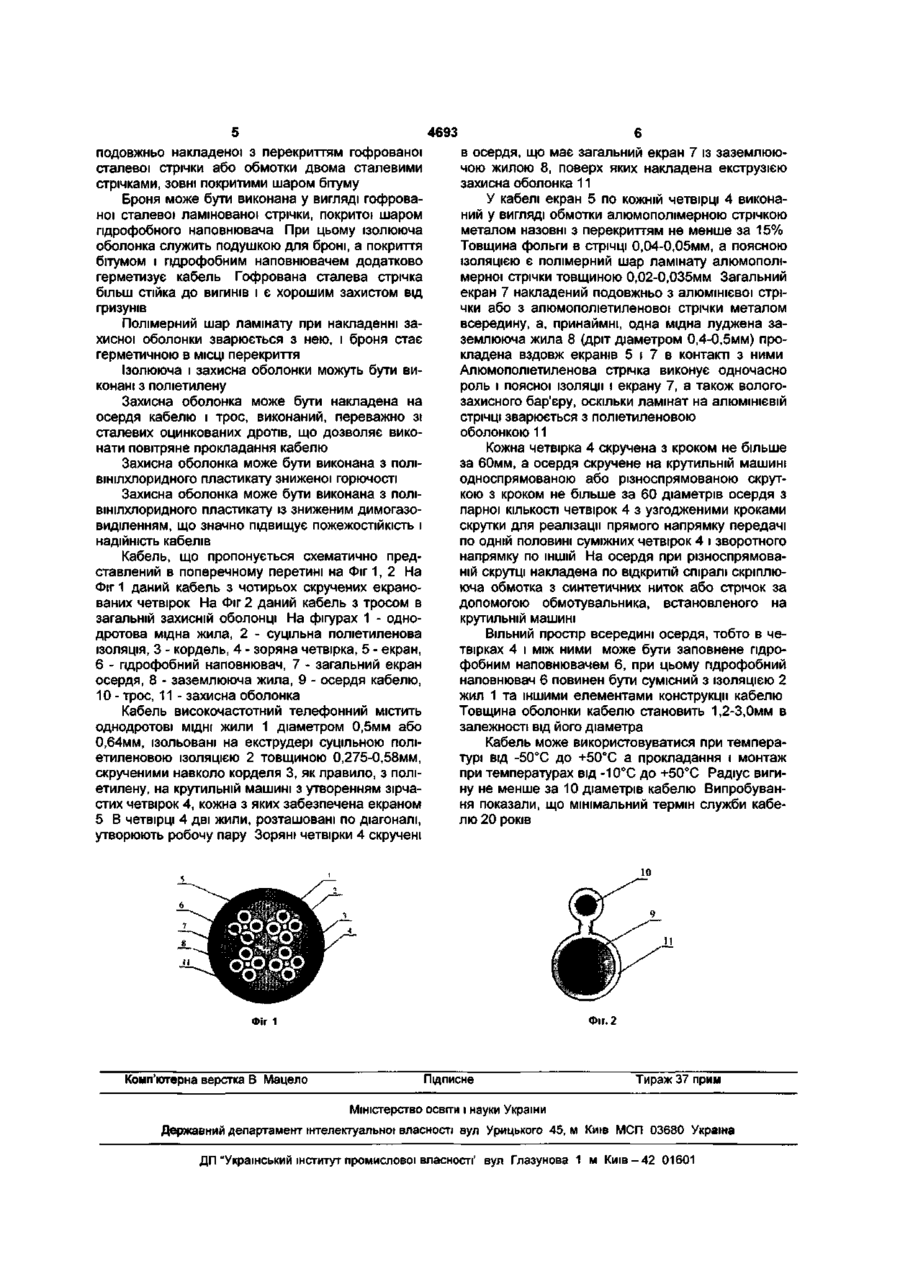

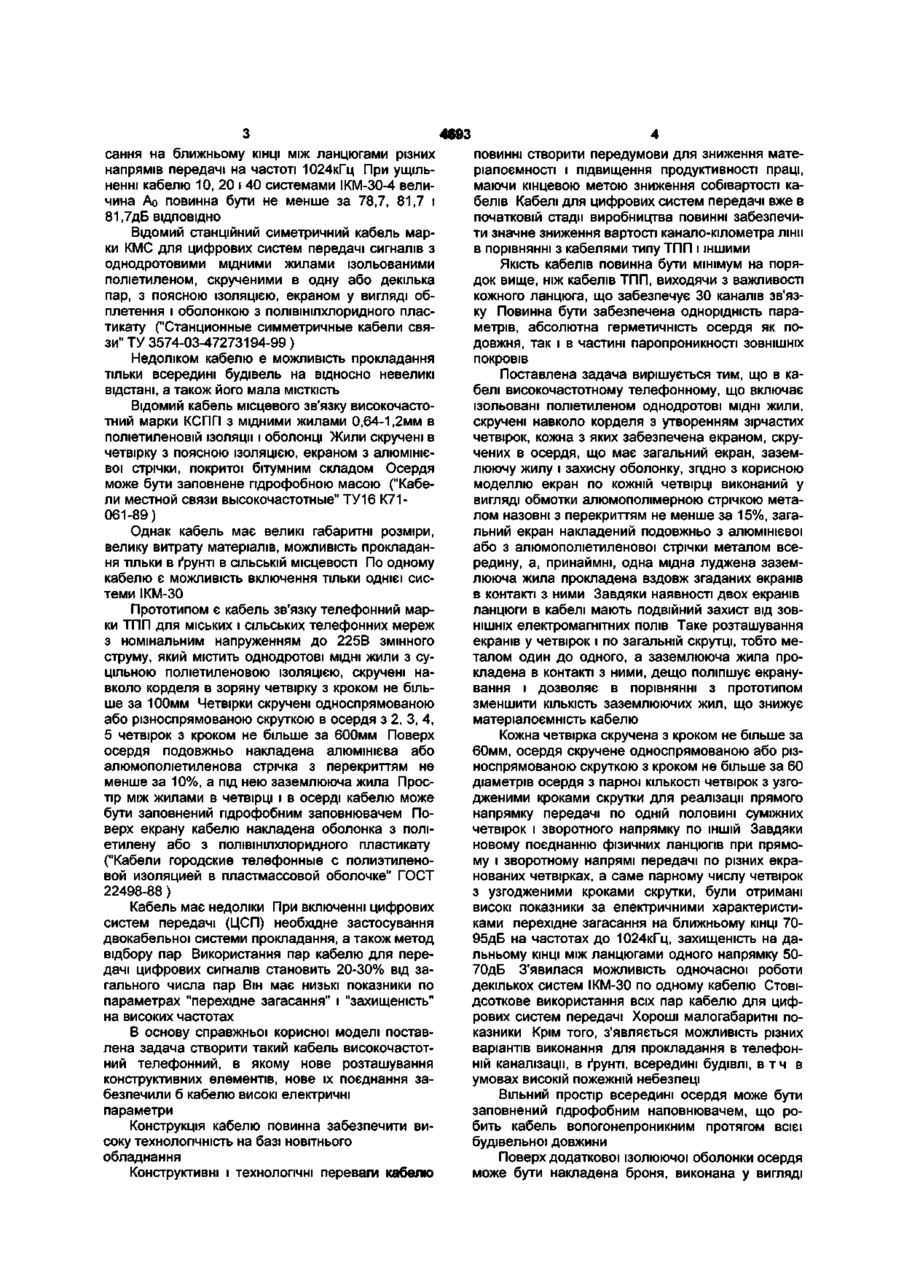

1. Кабель високочастотний телефонний, що включає ізольовані поліетиленом однодротові мідні жили, скручені навколо корделя з утворенням зірчастих четвірок, кожна з яких оснащена екраном, скручених в осердя, що має загальний екран, заземлювальну жилу і захисну оболонку, який відрізняється тим, що екран по кожній четвірці виконаний у вигляді обмотки алюмополімерною стрічкою металом назовні з перекриттям, не меншим за 15 %, загальний екран накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом всередину, а принаймні одна мідна луджена заземлювальна жила прокладена вздовж згаданих екранів в контакті з ними, кожна четвірка скручена з кроком, не більшим за 60мм, а осердя скручене односпрямованою або різноспрямованою скруткою з кроком, не більшим за 60 діаметрів осердя, з парної кількості четвірок з уз годженими кроками скрутки для реалізації прямого напрямку передачі по одній половині суміжних четвірок і зворотного напрямку - по іншій. 2. Кабель за п. 1, який відрізняється тим, що вільний простір всередині осердя заповнений гідрофобним наповнювачем. 3. Кабель за п. 1, який відрізняється тим, що поверх додаткової ізолюючої оболонки осердя накладена броня, виконана у вигляді подовжньо накладеної з перекриттям сталевої стрічки або обмотки двома сталевими стрічками, зовні покритими шаром бітуму. 4. Кабель за п. З, який відрізняється тим, що броня виконана у вигляді гофрованої сталевої ламінованої стрічки, покритої шаром гідрофобного наповнювача. 5. Кабель за пп. 1-4, який відрізняється тим, що ізолююча і захисна оболонки виконані з поліетилену. 6. Кабель за пп. 1-5, який відрізняється тим, що захисна оболонка накладена на осердя кабелю і трос, виконаний переважно зі сталевих оцинкованих дротів. 7. Кабель за п. 1, який відрізняється тим, що захисна оболонка виконана з полівінілхлоридного пластикату зниженої горючості. 8. Кабель за п. 1, який відрізняється тим, що захисна оболонка виконана з полівінілхлоридного пластикату із зниженим димогазовиділенням. Корисна модель відноситься до області електротехніки, а саме до конструкцій кабелів телефонних, які застосовуються на групових абонентських лініях для передачі цифрових сигналів зі швидкістю до 2048кбіт/с або аналогових сигналів в діапазоні частот 12-552кГц з номінальною напругою дистанційного живлення до 225В змінного струму частотою 50Гц або напругою до 315В постійного струму відповідно. Створення і розвиток цифрових систем дозволяють надати послуги зв'язку високої якості при різкому скороченні витрат, завдяки ущільненню або як зараз називають мультіплексірованню на основі часового розділення каналів. У останні роки в світі з'явилася нова електронна АТС, побудована за цією системою. Використання системи ущільнення з часовим розділенням каналів типу ІКМ-30-4 зі швидкістю передачі сигналу 2048кбіт/с реалізоване в першій вітчизняній ЕАТС типу С-32, а також в системах EWSD, 5ESS та інш. До кабелів, що служать в якості ГАЛ і ЦАЛ (головних і цифрових абонентських ліній), пред'являються вельми високі вимоги. Основним параметром, що визначає можливість функціонування цифрових систем типу ІКМ-30, є перехідне зага СО со 4693 сання на ближньому КІНЦІ МІЖ ланцюгами різних напрямів передачі на частоті 1024кГц При ущільненні кабелю 10, 20 і 40 системами ІКМ-30-4 величина Ао повинна бути не менше за 78,7, 81,7 і 81,7дБ ВІДПОВІДНО Відомий станційний симетричний кабель марки КМС для цифрових систем передачі сигналів з однодротовими мідними жилами ізольованими поліетиленом, скрученими в одну або декілька пар, з поясною ІЗОЛЯЦІЄЮ, екраном у вигляді обплетення і оболонкою з полівінілхлоридного пластикату ("Станционные симметричные кабели связи" ТУ 3574-03-47273194-99) Недоліком кабелю є можливість прокладання тільки всередині будівель на відносно невеликі відстані, а також його мала МІСТКІСТЬ ВІДОМИЙ кабель місцевого зв'язку високочастотний марки КСПП з мідними жилами 0,64-1,2мм в поліетиленовій ізоляції і оболонці Жили скручені в четвірку з поясною ІЗОЛЯЦІЄЮ, екраном з алюмінієвої стрічки, покритої бітумним складом Осердя може бути заповнене гідрофобною масою ("Кабели местной связи высокочастотные" ТУ16 К71061-89) Однак кабель має великі габаритні розміри, велику витрату матеріалів, можливість прокладання тільки в ґрунті в СІЛЬСЬКІЙ місцевості По одному кабелю є можливість включення тільки однієї системи ІКМ-30 Прототипом є кабель зв'язку телефонний марки ТПП для міських і сільських телефонних мереж з номінальним напруженням до 225В змінного струму, який містить однодротові МІДНІ жили з суцільною поліетиленовою ІЗОЛЯЦІЄЮ, скручені навколо корделя в зоряну четвірку з кроком не більше за 100мм Четвірки скручені односпрямованою або різноспрямованою скруткою в осердя з 2, 3, 4, 5 четвірок з кроком не більше за 600мм Поверх осердя подовжньо накладена алюмінієва або алюмополіетиленова стрічка з перекриттям не менше за 10%, а під нею заземлююча жила Простір між жилами в четвірці і в осерді кабелю може бути заповнений гідрофобним заповнювачем Поверх екрану кабелю накладена оболонка з поліетилену або з полівінілхлоридного пластикату ("Кабели городские телефонные с полиэтиленовой изоляцией в пластмассовой оболочке" ГОСТ 22498-88 ) Кабель має недоліки При включенні цифрових систем передачі (ЦСП) необхідне застосування двокабельної системи прокладання, а також метод відбору пар Використання пар кабелю для передачі цифрових сигналів становить 20-30% від загального числа пар Він має низькі показники по параметрах "перехідне загасання" і "захищеність" на високих частотах В основу справжньої корисної моделі поставлена задача створити такий кабель високочастотний телефонний, в якому нове розташування конструктивних елементів, нове їх поєднання забезпечили б кабелю високі електричні параметри Конструкція кабелю повинна забезпечити високу технологічність на базі новітнього обладнання Конструктивні і технологічні переваги кабелю повинні створити передумови для зниження матеріалоємності і підвищення продуктивності праці, маючи кінцевою метою зниження собівартості кабелів Кабелі для цифрових систем передачі вже в початковій стадії виробництва повинні забезпечити значне зниження вартості канало-кілометра лінії в порівнянні з кабелями типу ТПП і іншими Якість кабелів повинна бути мінімум на порядок вище, ніж кабелів ТПП, виходячи з важливості кожного ланцюга, що забезпечує ЗО каналів зв'язку Повинна бути забезпечена однорідність параметрів, абсолютна герметичність осердя як подовжня, так і в частині паропроникності ЗОВНІШНІХ покровів Поставлена задача вирішується тим, що в кабелі високочастотному телефонному, що включає ізольовані поліетиленом однодротові МІДНІ жили, скручені навколо корделя з утворенням зірчастих четвірок, кожна з яких забезпечена екраном, скручених в осердя, що має загальний екран, заземлюючу жилу і захисну оболонку, згідно з корисною моделлю екран по кожній четвірці виконаний у вигляді обмотки алюмополімерною стрічкою металом назовні з перекриттям не менше за 15%, загальний екран накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом всередину, а, принаймні, одна мідна луджена заземлююча жила прокладена вздовж згаданих екранів в контакті з ними Завдяки наявності двох екранів ланцюги в кабелі мають подвійний захист від ЗОВНІШНІХ електромагнітних полів Таке розташування екранів у четвірок і по загальній скрутці, тобто металом один до одного, а заземлююча жила прокладена в контакті з ними, дещо поліпшує екранування і дозволяє в порівнянні з прототипом зменшити КІЛЬКІСТЬ заземлюючих жил, що знижує матеріалоємність кабелю Кожна четвірка скручена з кроком не більше за 60мм, осердя скручене односпрямованою або різноспрямованою скруткою з кроком не більше за 60 діаметрів осердя з парної КІЛЬКОСТІ четвірок з узгодженими кроками скрутки для реалізації прямого напрямку передачі по одній половині суміжних четвірок і зворотного напрямку по ІНШІЙ Завдяки новому поєднанню фізичних ланцюгів при прямому і зворотному напрямі передачі по різних екранованих четвірках, а саме парному числу четвірок з узгодженими кроками скрутки, були отримані високі показники за електричними характеристиками перехідне загасання на ближньому КІНЦІ 7095дБ на частотах до 1024кГц, захищеність на дальньому КІНЦІ між ланцюгами одного напрямку 5070дБ З'явилася можливість одночасної роботи декількох систем ІКМ-30 по одному кабелю Стовідсоткове використання всіх пар кабелю для цифрових систем передачі Хороші малогабаритні показники Крім того, з'являється можливість різних варіантів виконання для прокладання в телефонній каналізації, в ґрунті, всередині будівлі, в т ч в умовах високій пожежній небезпеці Вільний простір всередині осердя може бути заповнений гідрофобним наповнювачем, що робить кабель вологонепроникним протягом всієї будівельної довжини Поверх додаткової ізолюючої оболонки осердя може бути накладена броня, виконана у вигляді 4693 подовжньо накладеної з перекриттям гофрованої сталевої стрічки або обмотки двома сталевими стрічками, зовні покритими шаромбітуму Броня може бути виконана у вигляді гофрованої сталевої ламінованої стрічки, покритої шаром гідрофобного наповнювача При цьому ізолююча оболонка служить подушкою для броні, а покриття бітумом і гідрофобним наповнювачем додатково герметизує кабель Гофрована сталева стрічка більш стійка до вигинів і є хорошим захистом від гризунів Полімерний шар ламінату при накладенні захисної оболонки зварюється з нею, і броня стає герметичною в МІСЦІ перекриття Ізолююча і захисна оболонки можуть бути виконані з поліетилену Захисна оболонка може бути накладена на осердя кабелю і трос, виконаний, переважно зі сталевих оцинкованих дротів, що дозволяє виконати повітряне прокладання кабелю Захисна оболонка може бути виконана з полівінілхлоридного пластикату зниженої горючості Захисна оболонка може бути виконана з полівінілхлоридного пластикату із зниженим димогазовиділенням, що значно підвищує пожежостійкість і надійність кабелів Кабель, що пропонується схематично представлений в поперечному перетині на Фіг 1, 2 На Фіг 1 даний кабель з чотирьох скручених екранованих четвірок На Фіг 2 даний кабель з тросом в загальній захисній оболонці На фігурах 1 - однодротова мідна жила, 2 - суцільна поліетиленова ІЗОЛЯЦІЯ, 3 - кордель, 4 - зоряна четвірка, 5 - екран, 6 - гідрофобний наповнювач, 7 - загальний екран осердя, 8 - заземлююча жила, 9 - осердя кабелю, 10 - трос, 1 1 - захисна оболонка Кабель високочастотний телефонний містить однодротові МІДНІ жили 1 діаметром 0,5мм або 0,64мм, ізольовані на екструдері суцільною поліетиленовою ІЗОЛЯЦІЄЮ 2 товщиною 0,275-0,58мм, скрученими навколо корделя 3, як правило, з поліетилену, на крутильній машині з утворенням зірчастих четвірок 4, кожна з яких забезпечена екраном 5 В четвірці 4 дві жили, розташовані по діагоналі, утворюють робочу пару Зоряні четвірки 4 скручені в осердя, що має загальний екран 7 із заземлюючою жилою 8, поверх яких накладена екструзією захисна оболонка 11 У кабелі екран 5 по кожній четвірці 4 виконаний у вигляді обмотки алюмополімерною стрічкою металом назовні з перекриттям не менше за 15% Товщина фольги в стрічці 0,04-0,05мм, а поясною ІЗОЛЯЦІЄЮ є полімерний шар ламінату алюмополімерної стрічки товщиною 0,02-0,035мм Загальний екран 7 накладений подовжньо з алюмінієвої стрічки або з алюмополіетиленової стрічки металом всередину, а, принаймні, одна мідна луджена заземлююча жила 8 (дріт діаметром 0,4-0,5мм) прокладена вздовж екранів 5 і 7 в контакті з ними Алюмополіетиленова стрічка виконує одночасно роль і поясної ізоляції і екрану 7, а також вологозахисного бар'єру, оскільки ламінат на алюмінієвій стрічці зварюється з поліетиленовою оболонкою 11 Кожна четвірка 4 скручена з кроком не більше за 60мм, а осердя скручене на крутильній машині односпрямованою або різноспрямованою скруткою з кроком не більше за 60 діаметрів осердя з парної КІЛЬКОСТІ четвірок 4 з узгодженими кроками скрутки для реалізації прямого напрямку передачі по одній половині суміжних четвірок 4 і зворотного напрямку по ІНШІЙ На осердя при різноспрямованій скрутці накладена по відкритій спіралі скріплююча обмотка з синтетичних ниток або стрічок за допомогою обмотувальника, встановленого на крутильній машині Вільний простір всередині осердя, тобто в четвірках 4 і між ними може бути заповнене гідрофобним наповнювачем 6, при цьому гідрофобний наповнювач 6 повинен бути сумісний з ІЗОЛЯЦІЄЮ 2 жил 1 та іншими елементами конструкції кабелю Товщина оболонки кабелю становить 1,2-3,0мм в залежності від його діаметра Кабель може використовуватися при температурі від -50°С до +50°С а прокладання і монтаж при температурах від -10°С до +50°С Радіус вигину не менше за 10 діаметрів кабелю Випробування показали, що мінімальний термін служби кабелю 20 років Фіг. 2 Фіг 1 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ МСП 03680 Україна ДП "Український інститут промислової власності' вул Глазунова 1 м К и ї в - 4 2 01601
