Кабель високочастотний телефонний

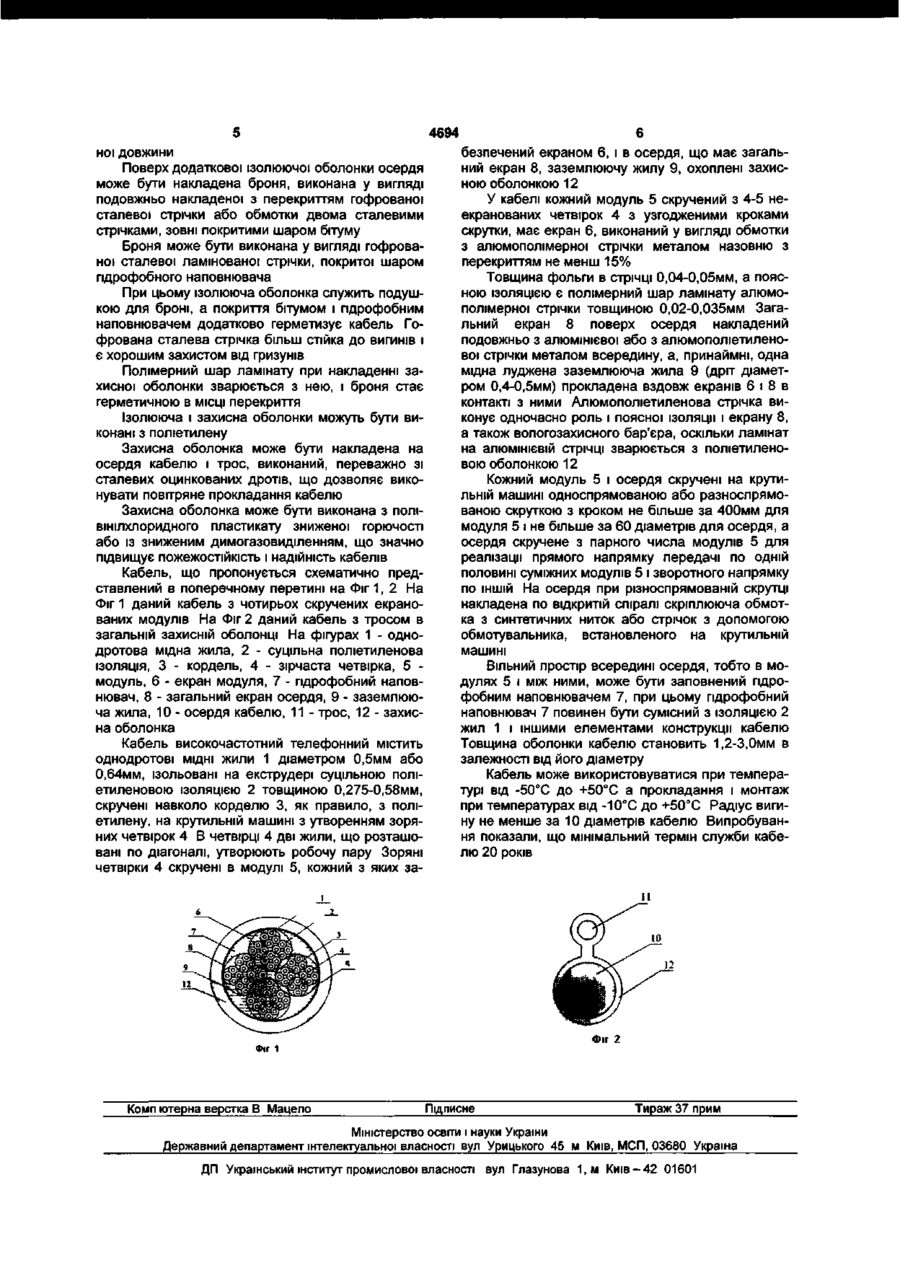

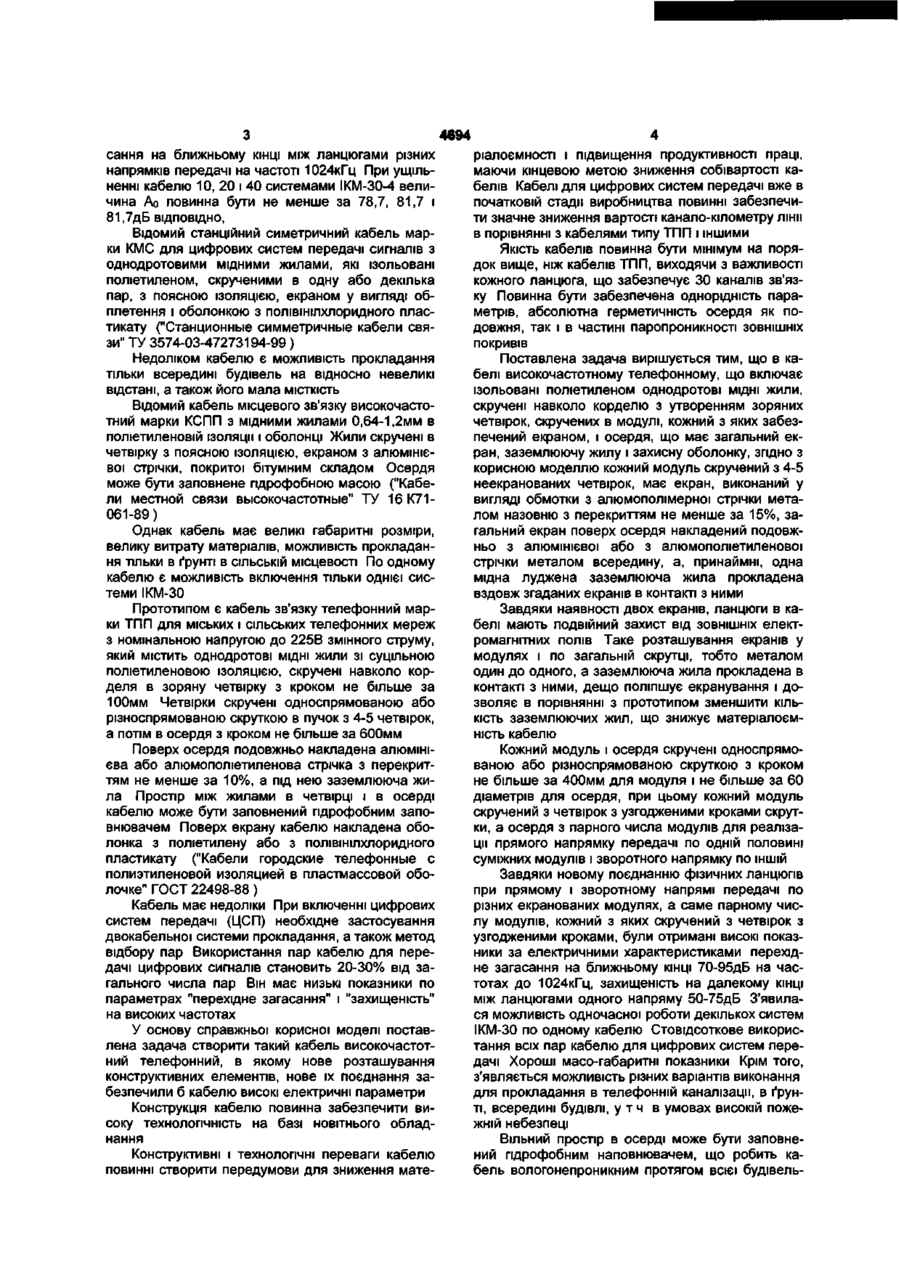

1. Кабель високочастотний телефонний, що включає ізольовані поліетиленом однодротові мідні жили, скручені навколо корделю з утворенням зірчастих четвірок, скручених в модулі, кожний з яких забезпечений екраном, і осердя, що має загальний екран, заземлюючу жилу і захисну оболонку, який відрізняється тим, що кожний модуль скручений з 4-5 неекранованих четвірок, має екран, виконаний у вигляді обмотки з алюмополімерної стрічки металом назовні з перекриттям, не меншим за 15 %, загальний екран поверх осердя накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом всередину, а принаймні одна мідна луджена заземлююча жила прокладена вздовж згаданих екранів в контакті з ними, кожний модуль і осердя скручені односпрямованою або різноспрямованою скруткою з кроком, не більшим за 400 мм для модуля і не більшим за 60 діаметрів для осердя, при цьому кожний модуль скручений з четвірок з узгодженими кроками скрутки, а осердя - з парного числа модулів для реалізації прямого напрямку передачі по одній половині суміжних модулів і зворотного напрямку по іншій. 2. Кабель за п. 1, який відрізняється тим, що вільний простір в осерді заповнений гідрофобним наповнювачем. 3. Кабель за п. 1, який відрізняється тим, що поверх додаткової ізолюючої оболонки осердя накладена броня, виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої стрічки або обмотки двома сталевими стрічками, зовні покритими шаром бітуму. 4. Кабель за п. З, який відрізняється тим, що броня виконана у вигляді гофрованої сталевої ламінованої стрічки, покритої шаром гідрофобного наповнювача. 5. Кабель за пп. 1-4, який відрізняється тим, що ізолююча і захисна оболонки виконані з поліетилену. 6. Кабель за пп. 1-5, який відрізняється тим, що захисна оболонка накладена на осердя кабелю і трос виконаний переважно зі сталевих оцинкованих дротів. 7. Кабель за п. 1, який відрізняється тим, що захисна оболонка виконана з полівінілхлоридного пластикату зниженої горючості. 8. Кабель за п. 1, який відрізняється тим, що захисна оболонка виконана з полівінілхлоридного пластикату із зниженим димогазовиділенням. Корисна модель відноситься до області електротехніки, а саме до конструкцій кабелів телефонних, які застосовуються на магістральних і групових абонентських лініях для передачі цифрових сигналів з швидкістю до 2048кбіт/с або аналогових сигналів в діапазоні частот 12-552кГц з номінальною напругою дистанційного живлення до 225В змінного струму частотою 50Гц або напругою до 315В постійного струму відповідно. Створення і розвиток цифрових систем дозволяють надати послуги зв'язку високої якості при різкому скороченні витрат, завдяки ущільненню або як зараз називають мультиплексуванню на основі часового розділення каналів. У останні роки у світі з'явилася нова електронна АТС, побудована за цією системою. Використання системи ущільнення з часовим розділенням каналів типу ІКМ-30-4 із швидкістю передачі сигналу 2048кбіт/с реалізоване в першій вітчизняній ЕАТС типу С-32, а також в системах EWSD, 5ESS та інш. До кабелів, що служать в якості ГАЛ і ЦАЛ (головних і цифрових абонентських ліній), пред'являються вельми високі вимоги. Основним параметром, що визначає можливість функціонування цифрових систем типу ІКМ-30, є перехідне зага О) CD 4694 сання на ближньому КІНЦІ МІЖ ланцюгами різних напрямків передачі на частоті 1024кГц При ущільненні кабелю 10, 20 і 40 системами ІКМ-30-4 величина Ао повинна бути не менше за 78,7, 81,7 і 81,7дБ ВІДПОВІДНО, Відомий станційний симетричний кабель марки КМС для цифрових систем передачі сигналів з однодротовими мідними жилами, які ізольовані поліетиленом, скрученими в одну або декілька пар, з поясною ІЗОЛЯЦІЄЮ, екраном у вигляді обплетення і оболонкою з полівшілхлоридного пластикату ("Станционные симметричные кабели связи" ТУ 3574-03-47273194-99) Недоліком кабелю є можливість прокладання тільки всередині будівель на відносно невеликі відстані, а також його мала МІСТКІСТЬ ВІДОМИЙ кабель місцевого зв'язку високочастотний марки КСПП з мідними жилами 0,64-1,2мм в поліетиленовій ізоляції і оболонці Жили скручені в четвірку з поясною ІЗОЛЯЦІЄЮ, екраном з алюмінієвої стрічки, покритої бітумним складом Осердя може бути заповнене гідрофобною масою ("Кабели местной связи высокочастотные" ТУ 16 К71061-89) Однак кабель має великі габаритні розміри, велику витрату матеріалів, можливість прокладання тільки в ґрунті в СІЛЬСЬКІЙ місцевості По одному кабелю є можливість включення тільки однієї системи ІКМ-30 Прототипом є кабель зв'язку телефонний марки ТПП для міських і сільських телефонних мереж з номінальною напругою до 225В змінного струму, який містить однодротові МІДНІ жили зі суцільною поліетиленовою ІЗОЛЯЦІЄЮ, скручені навколо корделя в зоряну четвірку з кроком не більше за 100мм Четвірки скручені односпрямованою або різноспрямованою скруткою в пучок з 4-5 четвірок, а потім в осердя з кроком не більше за 600мм Поверх осердя подовжньо накладена алюмінієва або алюмополіетиленова стрічка з перекриттям не менше за 10%, а під нею заземлююча жила Простір між жилами в четвірці і в осерді кабелю може бути заповнений гідрофобним заповнювачем Поверх екрану кабелю накладена оболонка з поліетилену або з полівінілхлоридного пластикату ("Кабели городские телефонные с полиэтиленовой изоляцией в пластмассовой оболочке" ГОСТ 22498-88) Кабель має недоліки При включенні цифрових систем передачі (ЦСП) необхідне застосування двокабельної системи прокладання, а також метод відбору пар Використання пар кабелю для передачі цифрових сигналів становить 20-30% від загального числа пар Він має низькі показники по параметрах "перехідне загасання" і "захищеність" на високих частотах У основу справжньої корисної моделі поставлена задача створити такий кабель високочастотний телефонний, в якому нове розташування конструктивних елементів, нове їх поєднання забезпечили б кабелю високі електричні параметри Конструкція кабелю повинна забезпечити високу технологічність на базі новітнього обладнання Конструктивні і технологічні переваги кабелю повинні створити передумови для зниження мате ріалоємності і підвищення продуктивності праці, маючи кінцевою метою зниження собівартості кабелів Кабелі для цифрових систем передачі вже в початковій стадії виробництва повинні забезпечити значне зниження вартості канало-кілометру лінії в порівнянні з кабелями типу ТПП і іншими Якість кабелів повинна бути мінімум на порядок вище, ніж кабелів ТПП, виходячи з важливості кожного ланцюга, що забезпечує ЗО каналів зв'язку Повинна бути забезпечена однорідність параметрів, абсолютна герметичність осердя як подовжня, так і в частині паропроникності ЗОВНІШНІХ покривів Поставлена задача вирішується тим, що в кабелі високочастотному телефонному, що включає ізольовані поліетиленом однодротові МІДНІ жили, скручені навколо корделю з утворенням зоряних четвірок, скручених в модулі, кожний з яких забезпечений екраном, і осердя, що має загальний екран, заземлюючу жилу і захисну оболонку, згідно з корисною моделлю кожний модуль скручений з 4-5 неекранованих четвірок, має екран, виконаний у вигляді обмотки з алюмополімерної стрічки металом назовню з перекриттям не менше за 15%, загальний екран поверх осердя накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом всередину, а, принаймні, одна мідна луджена заземлююча жила прокладена вздовж згаданих екранів в контакті з ними Завдяки наявності двох екранів, ланцюги в кабелі мають подвійний захист від ЗОВНІШНІХ електромагнітних полів Таке розташування екранів у модулях і по загальній скрутці, тобто металом один до одного, а заземлююча жила прокладена в контакті з ними, дещо поліпшує екранування і дозволяє в порівнянні з прототипом зменшити КІЛЬКІСТЬ заземлюючих жил, що знижує матеріалоємність кабелю Кожний модуль і осердя скручені односпрямованою або різноспрямованою скруткою з кроком не більше за 400мм для модуля і не більше за 60 діаметрів для осердя, при цьому кожний модуль скручений з четвірок з узгодженими кроками скрутки, а осердя з парного числа модулів для реалізації прямого напрямку передачі по одній половині суміжних модулів і зворотного напрямку по ІНШІЙ Завдяки новому поєднанню фізичних ланцюгів при прямому і зворотному напрямі передачі по різних екранованих модулях, а саме парному числу модулів, кожний з яких скручений з четвірок з узгодженими кроками, були отримані високі показники за електричними характеристиками перехідне загасання на ближньому КІНЦІ 7 0 - 9 5 Д Б на час тотах до 1024кГц, захищеність на далекому КІНЦІ МІЖ ланцюгами одного напряму 50-75дБ З'явилася можливість одночасної роботи декількох систем ІКМ-30 по одному кабелю Стовідсоткове використання всіх пар кабелю для цифрових систем передачі Хороші масо-габаритні показники Крім того, з'являється можливість різних варіантів виконання для прокладання в телефонній каналізації, в ґрунті, всередині будівлі, у т ч в умовах високій пожежній небезпеці Вільний простір в осерді може бути заповнений гідрофобним наповнювачем, що робить кабель вологонепроникним протягом всієї будівель 4694 HOI ДОВЖИНИ Поверх додаткової ізолюючої оболонки осердя може бути накладена броня, виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої стрічки або обмотки двома сталевими стрічками, зовні покритими шаром бітуму Броня може бути виконана у вигляді гофрованої сталевої ламінованої стрічки, покритої шаром гідрофобного наповнювача При цьому ізолююча оболонка служить подушкою для броні, а покриття бітумом і гідрофобним наповнювачем додатково герметизує кабель Гофрована сталева стрічка більш стійка до вигинів і є хорошим захистом від гризунів Полімерний шар ламінату при накладенні захисної оболонки зварюється з нею, і броня стає герметичною в МІСЦІ перекриття Ізолююча і захисна оболонки можуть бути виконані з поліетилену Захисна оболонка може бути накладена на осердя кабелю і трос, виконаний, переважно зі сталевих оцинкованих дротів, що дозволяє виконувати повітряне прокладання кабелю Захисна оболонка може бути виконана з полівінілхлоридного пластикату зниженої горючості або із зниженим димогазовиділенням, що значно підвищує пожежостійкість і надійність кабелів Кабель, що пропонується схематично представлений в поперечному перетині на Фіг 1, 2 На Фіг 1 даний кабель з чотирьох скручених екранованих модулів На Фіг 2 даний кабель з тросом в загальній захисній оболонці На фігурах 1 - однодротова мідна жила, 2 - суцільна поліетиленова ІЗОЛЯЦІЯ, 3 - кордель, 4 - зірчаста четвірка, 5 модуль, 6 - екран модуля, 7 - гідрофобний наповнювач, 8 - загальний екран осердя, 9 - заземлююча жила, 10 - осердя кабелю, 11 - трос, 12 - захисна оболонка Кабель високочастотний телефонний містить однодротові МІДНІ жили 1 діаметром 0,5мм або 0,64мм, ізольовані на екструдері суцільною поліетиленовою ІЗОЛЯЦІЄЮ 2 товщиною 0,275-0,58мм, скручені навколо корделю 3, як правило, з поліетилену, на крутильній машині з утворенням зоряних четвірок 4 В четвірці 4 дві жили, що розташовані по діагоналі, утворюють робочу пару Зоряні четвірки 4 скручені в модулі 5, кожний з яких за безпечений екраном 6, і в осердя, що має загальний екран 8, заземлюючу жилу 9, охоплені захисною оболонкою 12 У кабелі кожний модуль 5 скручений з 4-5 неекранованих четвірок 4 з узгодженими кроками скрутки, має екран 6, виконаний у вигляді обмотки з алюмополімерної стрічки металом назовню з перекриттям не менш 15% Товщина фольги в стрічці 0,04-0,05мм, а поясною ІЗОЛЯЦІЄЮ є полімерний шар ламінату алюмополімерної стрічки товщиною 0,02-0,035мм Загальний екран 8 поверх осердя накладений подовжньо з алюмінієвої або з алюмополіетиленовоі стрічки металом всередину, а, принаймні, одна мідна луджена заземлююча жила 9 (дріт діаметром 0,4-0,5мм) прокладена вздовж екранів 6 і 8 в контакті з ними Алюмополіетиленова стрічка виконує одночасно роль і поясної ізоляції і екрану 8, а також вологозахисного бар'єра, оскільки ламінат на алюмінієвій стрічці зварюється з поліетиленовою оболонкою 12 Кожний модуль 5 і осердя скручені на крутильній машині односпрямованою або разноспрямованою скруткою з кроком не більше за 400мм для модуля 5 і не більше за 60 діаметрів для осердя, а осердя скручене з парного числа модулів 5 для реалізації прямого напрямку передачі по одній половині суміжних модулів 5 і зворотного напрямку по ІНШІЙ На осердя при різноспрямованій скрутці накладена по відкритій спіралі скріплююча обмотка з синтетичних ниток або стрічок з допомогою обмотувальника, встановленого на крутильній машині Вільний простір всередині осердя, тобто в модулях 5 і між ними, може бути заповнений гідрофобним наповнювачем 7, при цьому гідрофобний наповнювач 7 повинен бути сумісний з ІЗОЛЯЦІЄЮ 2 жил 1 і іншими елементами конструкції кабелю Товщина оболонки кабелю становить 1,2-3,0мм в залежності від його діаметру Кабель може використовуватися при температурі від -50°С до +50°С а прокладання і монтаж при температурах від -10°С до +50°С Радіус вигину не менше за 10 діаметрів кабелю Випробування показали, що мінімальний термін служби кабелю 20 років Фіг 2 Фіг 1 Комп ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП, 03680 Україна ДП Український інститут промислової власності вул Глазунова 1,м К и ї в - 4 2 01601
