Кінцева секція вудлища

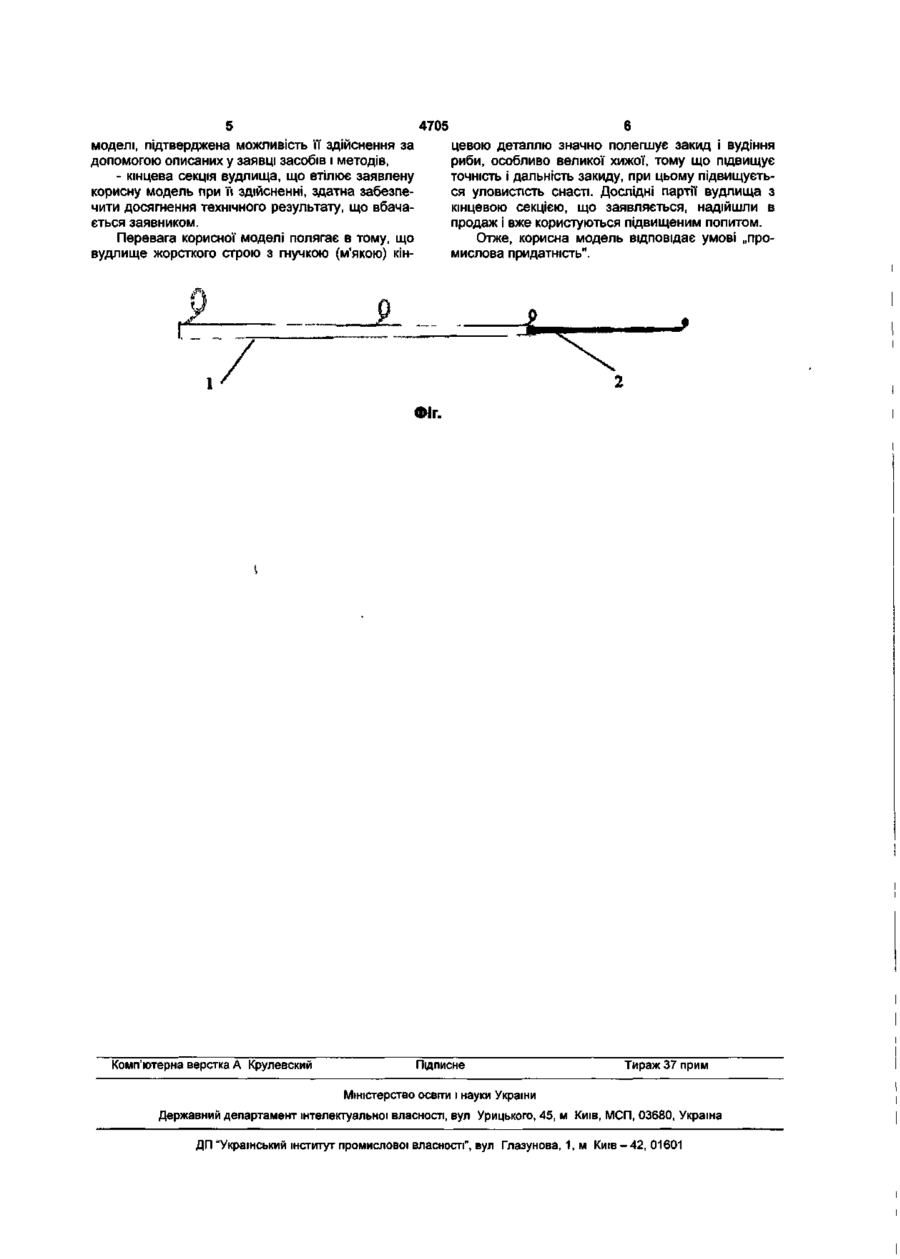

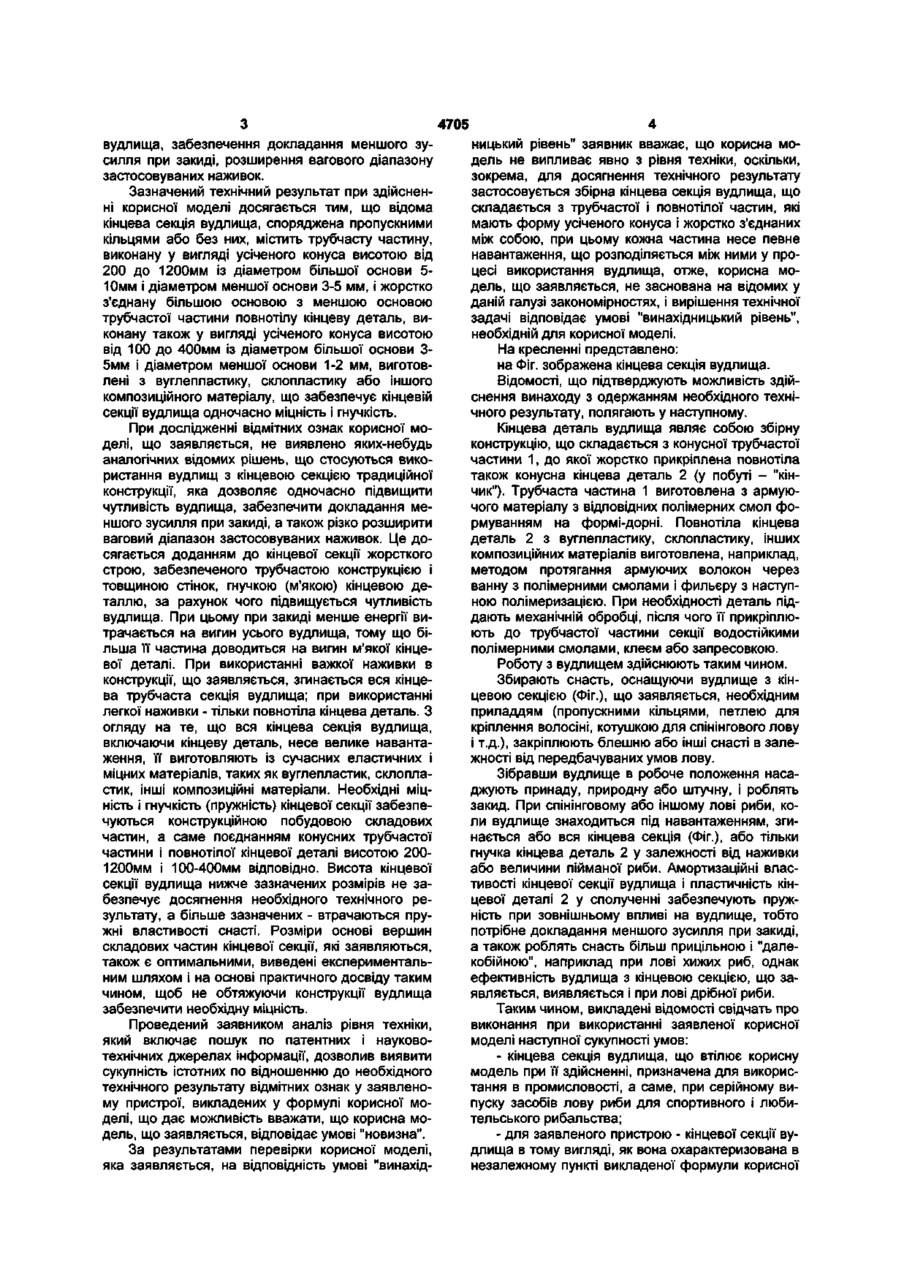

Кінцева секція вудлища з пропускними кільцями або без них, яка відрізняється тим, що містить трубчасту частину, виконану у вигляді зрізаного конуса висотою від 200 до 1200 мм із Корисна модель відноситься до спортивного, любительського рибальства і може бути використана в промисловості, що випускає засоби лову риби. Відома кінцева секція вудлища, споряджена пропускними кільцями або без них (Авт. 1664224 "Вудочка", МКИ 5 А01К 87/00, публ. 23.07.91 бюл. №27). Жорстка кінцева секція вудлища виконана знімною і закріплена еластичним хомутиком. Гнучкість снасті забезпечена тим, що вільний кінець секції виконаний жорстким, а з протилежної сторони - гнучким і пласким. До причин, що перешкоджають досягненню потрібного технічного результату при використанні відомого пристрою відноситься те, що відома кінцева секція призначена тільки для вудок підлідного лову. Відома кінцева секція вудлища, що має пропускні кільця або без них і кінцеву деталь (ціликову секцію), виконану зі склопластику як і всі інші секції з можливістю розміщення з зазором щодо попередньої секції (Авт. св. 1790362 "Вудлище", МКИ 5 А01К87/00, публ. 23.01.92, бюл. №3). До причин, що перешкоджають досягненню потрібного технічного результату відноситься те, що відома кінцева секція має циліндричну форму з конічним наконечником. Вудлище з відомою кінцевою (ціликовою) секцією мало універсальне, має низьку чутливість, потребує великих зусиль при закиді. Найбільш близьким пристроєм того ж призна діаметром більшої основи 5-10 мм і діаметром меншої основи 3-5 мм, та жорстко з'єднану більшою основою з меншою основою трубчастої частини повнотілу кінцеву деталь, виконану також у вигляді зрізаного конуса висотою від 100 до 400 мм із діаметром основи 3-5 мм і діаметром вершини 2 мм, виготовлені з вуглепластику, склопластику або іншого композиційного матеріалу для забезпечення міцності і гнучкості кінцевої секції вудлища. чення до заявленої корисної моделі по сукупності ознак є кінцева секція вудлища, споряджена пропускними кільцями або без них, виготовлена з легких і міцних матеріалів, наприклад, зі склопластику або сплаву на основі титану, закріплена в попередній секції за рахунок рухомого конічного зачеплення. (Авт. св. 1181607 "Вудлище", МКИ 4 А01К 87/00, публ. 30.09.85, бюл. №36), прийнята за прототип. До причин, що перешкоджають досягненню потрібного технічного результату відноситься те, що вудлище, обладнане відомою кінцевою секцією, при його використанні потребує великих витрат енергії при закиді, має низьку чутливість. Суть корисної моделі полягає в такому. Вудлище є основною частиною більшості рибальських снастей, застосовуваних у спортивному і любительському рибальстві. їх виготовляють цільними або збірними (секційними), оснащують різноманітним приладдям для різних видів лову (спінінгового, поплавцевого й ін.). Асортимент вудлищ досить великий, однак вони постійно удосконалюються в залежності від потреб і традицій рибалок, а головне, для підвищення уловистості снастей. На уловистість снасті великий вплив мають точність, дальність закиду, обумовлені амортизаційними властивостями вудлища, зокрема, кінцевої його секції. Завдання полягає в удосконаленні конструкції кінцевої секції вудлищ, розширенні їх асортименту, Технічний результат - підвищення чутливості ю о 4705 вудлища, забезпечення докладання меншого зусилля при закиді, розширення вагового діапазону застосовуваних наживок. Зазначений технічний результат при здійсненні корисної моделі досягається тим, що відома кінцева секція вудлища, споряджена пропускними кільцями або без них, містить трубчасту частину, виконану у вигляді усіченого конуса висотою від 200 до 1200мм із діаметром більшої основи 510мм і діаметром меншої основи 3-5 мм, і жорстко з'єднану більшою основою з меншою основою трубчастої частини повнотілу кінцеву деталь, виконану також у вигляді усіченого конуса висотою від 100 до 400мм із діаметром більшої основи 35мм і діаметром меншої основи 1-2 мм, виготовлені з вуглепластику, склопластику або іншого композиційного матеріалу, що забезпечує кінцевій секції вудлища одночасно міцність і гнучкість. При дослідженні відмітних ознак корисної моделі, що заявляється, не виявлено яких-небудь аналогічних відомих рішень, що стосуються використання вудлищ з кінцевою секцією традиційної конструкції, яка дозволяє одночасно підвищити чутливість вудлища, забезпечити докладання меншого зусилля при закиді, а також різко розширити ваговий діапазон застосовуваних наживок. Це досягається доданням до кінцевої секції жорсткого строю, забезпеченого трубчастою конструкцією і товщиною стінок, гнучкою (м'якою) кінцевою деталлю, за рахунок чого підвищується чутливість вудлища. При цьому при закиді менше енергії витрачається на вигин усього вудлища, тому що більша її частина доводиться на вигин м'якої кінцевої деталі. При використанні важкої наживки в конструкції, що заявляється, згинається вся кінцева трубчаста секція вудлища; при використанні легкої наживки - тільки повнотіла кінцева деталь. З огляду на те, що вся кінцева секція вудлища, включаючи кінцеву деталь, несе велике навантаження, її виготовляють із сучасних еластичних і міцних матеріалів, таких як вуглепластик, склопластик, інші композиційні матеріали. Необхідні міцність і гнучкість (пружність) кінцевої секції забезпечуються конструкційною побудовою складових частин, а саме поєднанням конусних трубчастої частини і повнотілої кінцевої деталі висотою 2001200мм і 100-400ММ відповідно. Висота кінцевої секції вудлища нижче зазначених розмірів не забезпечує досягнення необхідного технічного результату, а більше зазначених - втрачаються пружні властивості снасті. Розміри основі вершин складових частин кінцевої секції, які заявляються, також є оптимальними, виведені експериментальним шляхом і на основі практичного досвіду таким чином, щоб не обтяжуючи конструкції вудлища забезпечити необхідну міцність. Проведений заявником аналіз рівня техніки, який включає пошук по патентних і науковотехнічних джерелах інформації, дозволив виявити сукупність істотних по відношенню до необхідного технічного результату відмітних ознак у заявленому пристрої, викладених у формулі корисної моделі, що дає можливість вважати, що корисна модель, що заявляється, відповідає умові "новизна". За результатами перевірки корисної моделі, яка заявляється, на відповідність умові "винахід ницький рівень" заявник вважає, що корисна модель не випливає явно з рівня техніки, оскільки, зокрема, для досягнення технічного результату застосовується збірна кінцева секція вудлища, що складається з трубчастої і повнотілої частин, які мають форму усіченого конуса і жорстко з'єднаних між собою, при цьому кожна частина несе певне навантаження, що розподіляється між ними у процесі використання вудлища, отже, корисна модель, що заявляється, не заснована на відомих у даній галузі закономірностях, і вирішення технічної задачі відповідає умові "винахідницький рівень", необхідній для корисної моделі. На кресленні представлено: на Фіг. зображена кінцева секція вудлища. Відомості, що підтверджують можливість здійснення винаходу з одержанням необхідного технічного результату, полягають у наступному. Кінцева деталь вудлища являє собою збірну конструкцію, що складається з конусної трубчастої частини 1, до якої жорстко прикріплена повнотіла також конусна кінцева деталь 2 (у побуті - "кінчик"). Трубчаста частина 1 виготовлена з армуючого матеріалу з відповідних полімерних смол формуванням на формі-дорні. Повнотіла кінцева деталь 2 з вуглепластику, склопластику, інших композиційних матеріалів виготовлена, наприклад, методом протягання армуючих волокон через ванну з полімерними смолами і фильєру з наступною полімеризацією. При необхідності деталь піддають механічній обробці, після чого її прикріплюють до трубчастої частини секції водостійкими полімерними смолами, клеєм або запресовкою. Роботу з вудлищем здійснюють таким чином. Збирають снасть, оснащуючи вудлище з кінцевою секцією (Фіг.), що заявляється, необхідним приладдям (пропускними кільцями, петлею для кріплення волосіні, котушкою для спінінгового лову і т.д.), закріплюють блешню або інші снасті в залежності від передбачуваних умов лову. Зібравши вудлище в робоче положення насаджують принаду, природну або штучну, і роблять закид. При спінінговому або іншому лові риби, коли вудлище знаходиться під навантаженням, згинається або вся кінцева секція (Фіг.), або тільки гнучка кінцева деталь 2 у залежності від наживки або величини пійманої риби. Амортизаційні властивості кінцевої секції вудлища і пластичність кінцевої деталі 2 у сполученні забезпечують пружність при зовнішньому впливі на вудлище, тобто потрібне докладання меншого зусилля при закиді, а також роблять снасть більш прицільною і "далекобійною", наприклад при лові хижих риб, однак ефективність вудлища з кінцевою секцією, що заявляється, виявляється і при лові дрібної риби. Таким чином, викладені відомості свідчать про виконання при використанні заявленої корисної моделі наступної сукупності умов: - кінцева секція вудлища, що втілює корисну модель при її здійсненні, призначена для використання в промисловості, а саме, при серійному випуску засобів лову риби для спортивного і любительського рибальства; - для заявленого пристрою - кінцевої секції вудлища в тому вигляді, як вона охарактеризована в незалежному пункті викладеної формули корисної 4705 моделі, підтверджена можливість її здійснення за допомогою описаних у заявці засобів і методів, - кінцева секція вудлища, що втілює заявлену корисну модель при її здійсненні, здатна забезпечити досягнення технічного результату, що вбачається заявником. Перевага корисної моделі полягає в тому, що вудлище жорсткого строю з гнучкою (м'якою) кін цевою деталлю значно полегшує закид і вудіння риби, особливо великої хижої, тому що підвищує точність і дальність закиду, при цьому підвищується уловистість снасті. Дослідні партії вудлища з кінцевою секцією, що заявляється, надійшли в продаж і вже користуються підвищеним попитом. Отже, корисна модель відповідає умові „промислова придатність". ФІГ. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
