Гігієнічний пристрій на унітаз для інвалідів з дефектами обох верхніх кінцівок

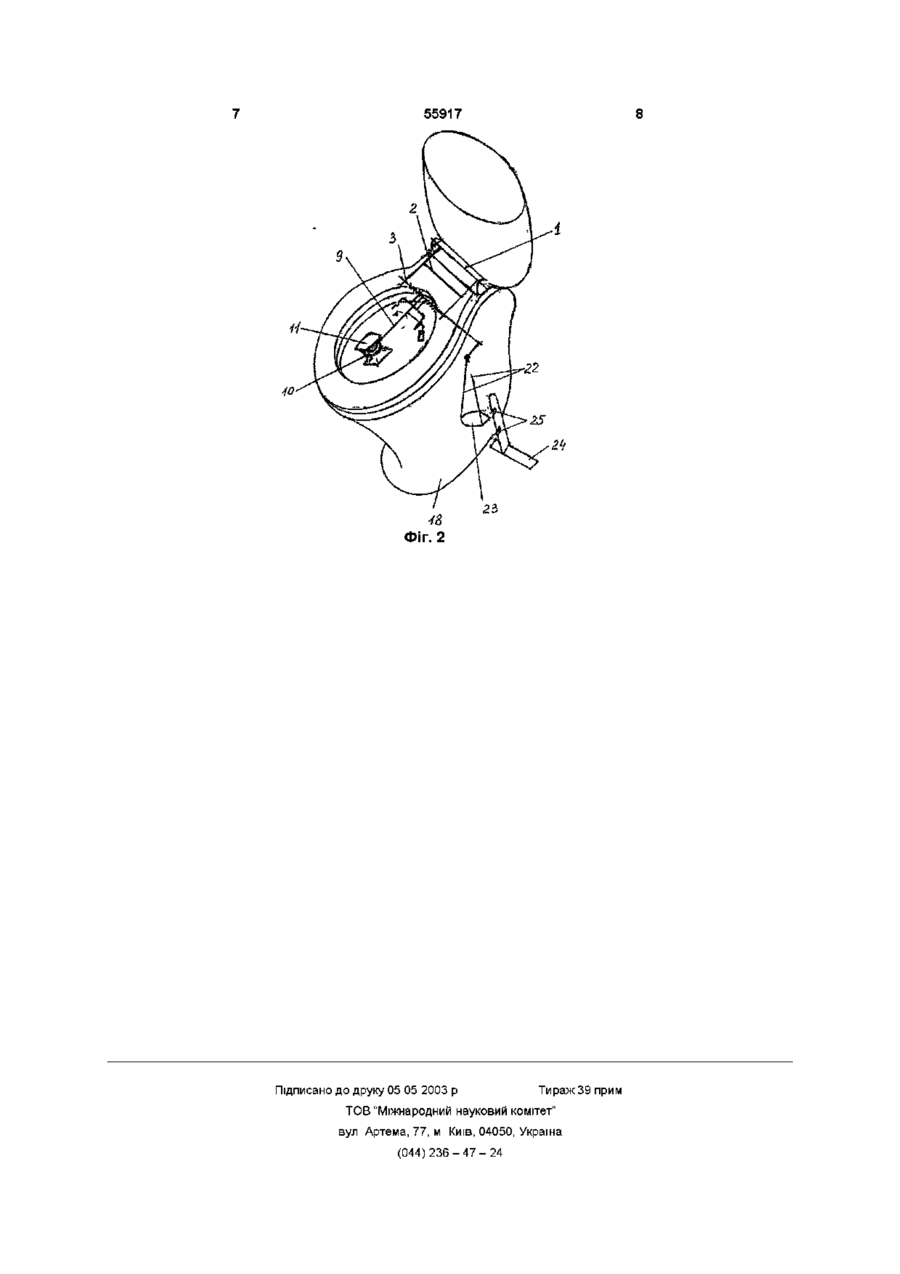

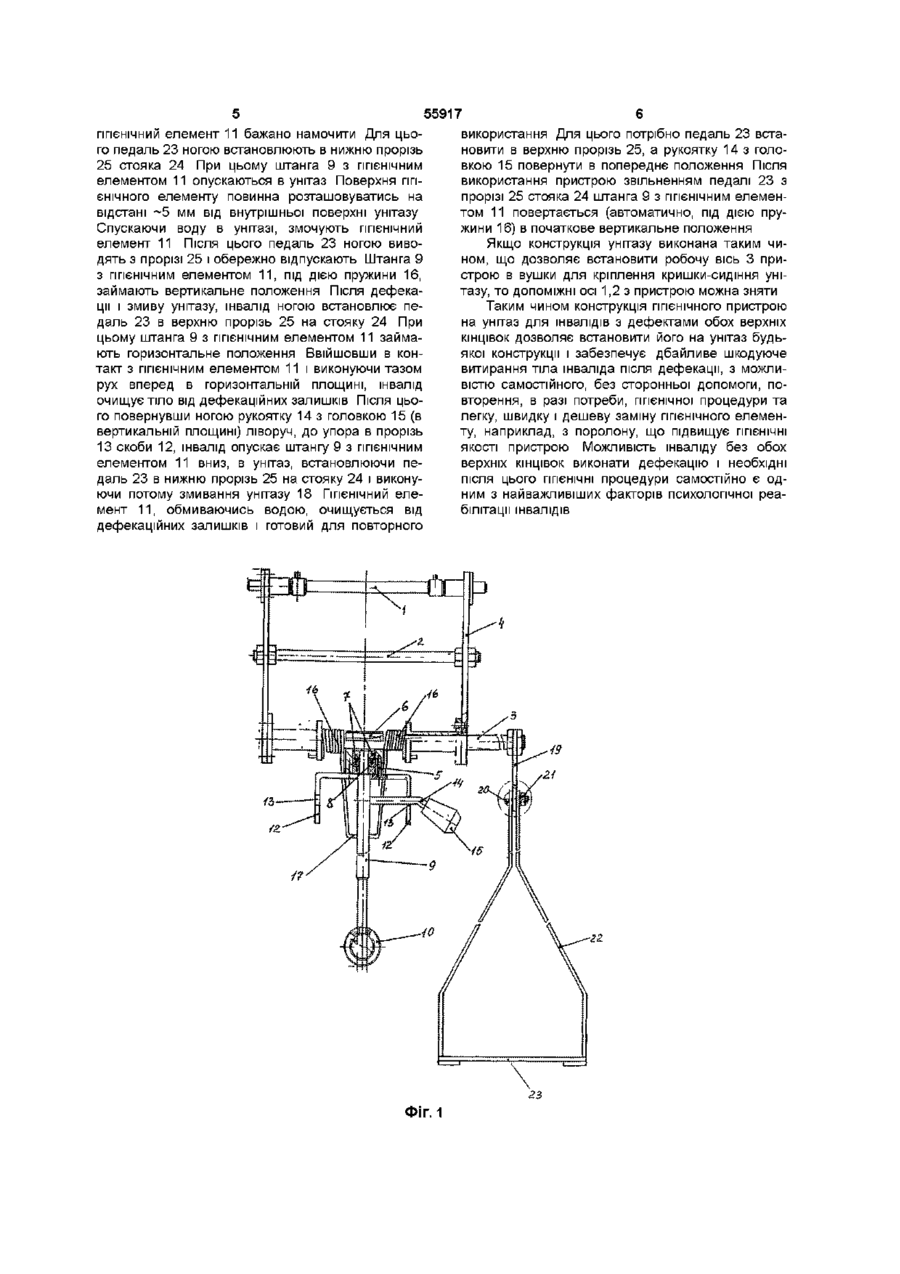

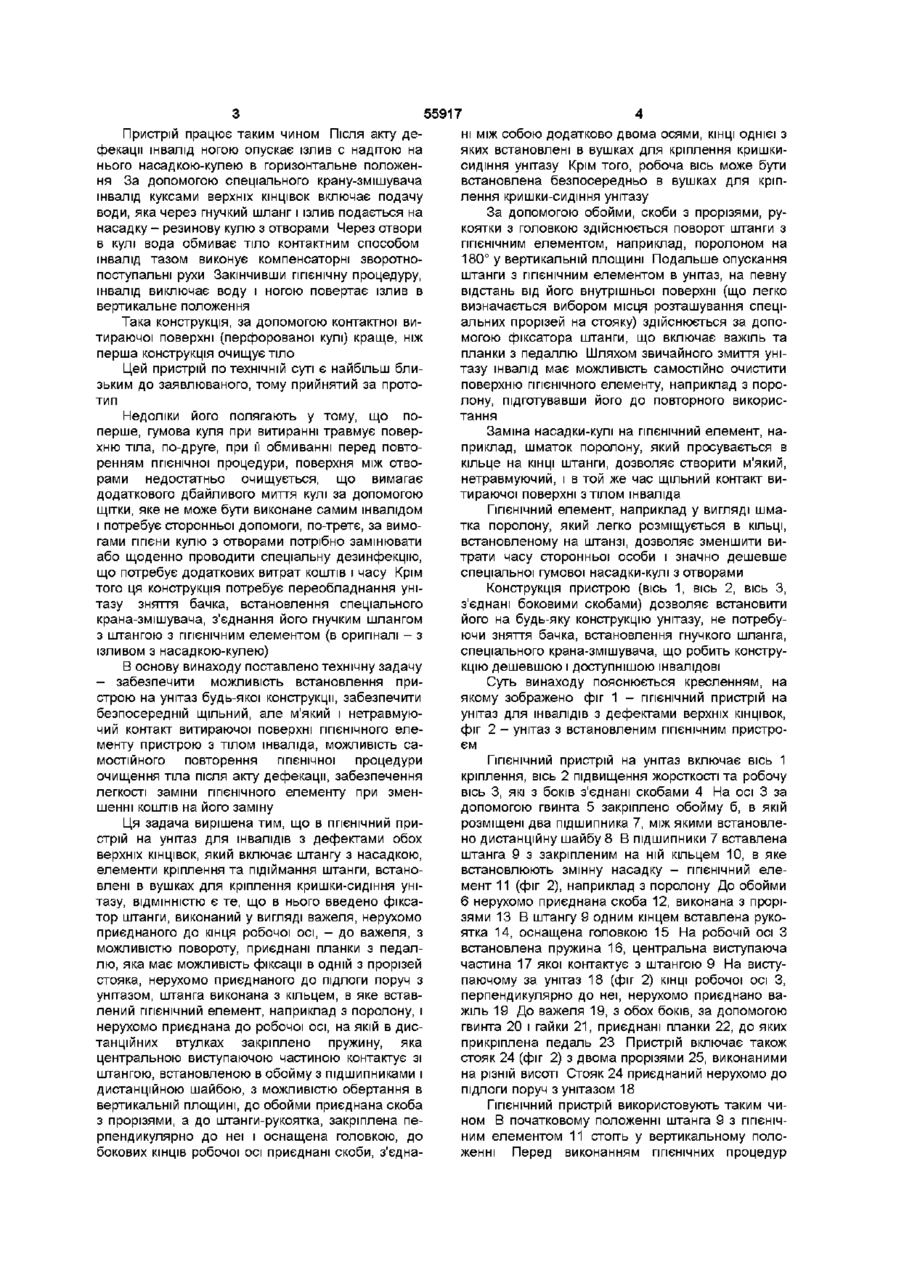

1 ГІГІЄНІЧНИЙ пристрій на унітаз для інвалідів з дефектами обох верхніх КІНЦІВОК, ЩО включає штангу з насадкою, елементи кріплення та підіймання штанги, встановлені в вушках для кріплення кришки - сидіння унітаза, який відрізняється тим, що в нього введено фіксатор штанги, виконаний у вигляді важеля, нерухомо приєднаного до кінця робочої осі, до важеля, з можливістю повороту, приєднані планки з Винахід належить до медичної техніки, а саме до засобів ГІГІЄНИ і може бути використаний як пристрій для самообслуговування інвалідів з дефектами або відсутністю обох верхніх КІНЦІВОК ВІДОМИЙ спеціальний санвузол для двобезруких ( Власенко В Т , Жамкочян А М Оборудование санузла для безруких инвалидов // Протезирование и протезостроение Сб научн трудов М ЦНИИПП-1979- Вып 51-С 107-109), в якому встановлені пристрій для зняття-одягання спідниць, штанів, закріплений на СТІНІ, пристрій для підмивання, змонтований на базі унітазу, та пристрій для сушки рушника, прикріплений до стіни Пристрій для підмивання складається /з змішувача холодної та гарячої води (встановлюється на СТІНІ), запираючого крана (встановлюється на ПІДЛОЗІ) та розподільного пристрою, підвішеного в унітазі на чотирьох підтримуючих пластинках Розподільний пристрій, підвішений всередині унітазу, складається з чотирьох розпилювачів Недоліками такого пристрою для підмивання є необхідність застосування оригінального сантехнічного обладнання бачок знімається, а вода на педаллю, яка має можливість фіксації в одній з прорізей стояка, нерухомо приєднаного до підлоги поруч з унітазом, штанга виконана з кільцем, в яке вставлений ГІГІЄНІЧНИЙ елемент, наприклад з поролону, і нерухомо приєднана до робочої осі, на якій в дистанційних втулках закріплено пружину, яка центральною виступною частиною контактує зі штангою, встановленою в обойму з підшипниками і дистанційною шайбою, з можливістю обертання в вертикальній площині, до обойми приєднана скоба з прорізями, а до штанги - рукоятка, закріплена перпендикулярно до неї і оснащена головкою, до бокових КІНЦІВ робочої осі приєднані скоби, з'єднані між собою додатково двома осями, КІНЦІ однієї з яких встановлені в вушках для кріплення кришки - сидіння унітаза 2 Пристрій за п 1, який відрізняється тим, що робоча вісь встановлена безпосередньо в вушках для кріплення кришки - сидіння унітаза розпилювачі подається від труб холодної і гарячої води через спеціальний запираючий кран, недостатнє очищення тіла після акту дефекації, що обумовлено відсутністю витираючої поверхні, можливість занесення, при такому способі обмивання, інфекції в полову щілину (у жінок) ВІДОМИЙ також спеціальний унітаз для безруких інвалідів (Клейменов В В , Синягин С Н Санитарно-технические приспособления для безруких инвалидов // Протезирование и протезостроение Сб научн трудов - М ЦНИИППП, - 1982 Вып 62 - С 101-105), який складається з встановленої на унітаз штанги (в оригіналі - ізливу), з надітим на неї ГІГІЄНІЧНИМ елементом (в оригіналі насадкою), яка, за допомогою елементів кріплення (кілець, кронштейнів, втулок та шпильок) шарнірно з'єднана з вушками (в оригіналі - опорами), встановленими в отворах для кріплення кришкисидіння унітазу Бачок знято, а ізлив з'єднано гнучким шлангом з краном - змішувачем спеціальної конструкції, встановленим між трубами холодної та гарячої води На КІНЦІ ізливу встановлена насадка - порожня резинова куля з отворами ю ю 55917 Пристрій працює таким чином Після акту дефекації інвалід ногою опускає ізлив с надітою на нього насадкою-кулею в горизонтальне положення За допомогою спеціального крану-змішувача інвалід куксами верхніх КІНЦІВОК включає подачу води, яка через гнучкий шланг і ізлив подається на насадку - резинову кулю з отворами Через отвори в кулі вода обмиває тіло контактним способом інвалід тазом виконує компенсаторні зворотнопоступальні рухи Закінчивши гігієнічну процедуру, інвалід виключає воду і ногою повертає ізлив в вертикальне положення Така конструкція, за допомогою контактної витираючої поверхні (перфорованої кулі) краще, ніж перша конструкція очищує тіло Цей пристрій по технічній суті є найбільш близьким до заявлюваного, тому прийнятий за прототип Недоліки його полягають у тому, що поперше, гумова куля при витиранні травмує поверхню тіла, по-друге, при її обмиванні перед повторенням ГІГІЄНІЧНОЇ процедури, поверхня між отворами недостатньо очищується, що вимагає додаткового дбайливого миття кулі за допомогою щітки, яке не може бути виконане самим інвалідом і потребує сторонньої допомоги, по-третє, за вимогами ГІГІЄНИ кулю з отворами потрібно замінювати або щоденно проводити спеціальну дезинфекцію, що потребує додаткових витрат коштів і часу Крім того ця конструкція потребує переобладнання унітазу зняття бачка, встановлення спеціального крана-змішувача, з'єднання його гнучким шлангом з штангою з ГІГІЄНІЧНИМ елементом (в оригіналі - з ізливом з насадкою-кулею) В основу винаходу поставлено технічну задачу - забезпечити можливість встановлення пристрою на унітаз будь-якої конструкції, забезпечити безпосередній щільний, але м'який і нетравмуючий контакт витираючої поверхні ГІГІЄНІЧНОГО елементу пристрою з тілом інваліда, можливість самостійного повторення ГІГІЄНІЧНОЇ процедури очищення тіла після акту дефекації, забезпечення легкості заміни ГІГІЄНІЧНОГО елементу при зменшенні коштів на його заміну Ця задача вирішена тим, що в ГІГІЄНІЧНИЙ пристрій на унітаз для інвалідів з дефектами обох верхніх КІНЦІВОК, який включає штангу з насадкою, елементи кріплення та підіймання штанги, встановлені в вушках для кріплення кришки-сидшня унітазу, ВІДМІННІСТЮ є те, що в нього введено фіксатор штанги, виконаний у вигляді важеля, нерухомо приєднаного до кінця робочої осі, - до важеля, з можливістю повороту, приєднані планки з педаллю, яка має можливість фіксації в одній з прорізей стояка, нерухомо приєднаного до підлоги поруч з унітазом, штанга виконана з кільцем, в яке вставлений ГІГІЄНІЧНИЙ елемент, наприклад з поролону, і нерухомо приєднана до робочої осі, на якій в дистанційних втулках закріплено пружину, яка центральною виступаючою частиною контактує зі штангою, встановленою в обойму з підшипниками і дистанційною шайбою, з можливістю обертання в вертикальній площині, до обойми приєднана скоба з прорізями, а до штанги-рукоятка, закріплена перпендикулярно до неї і оснащена головкою, до бокових КІНЦІВ робочої осі приєднані скоби, з'єдна ні між собою додатково двома осями, КІНЦІ ОДНІЄЇ З яких встановлені в вушках для кріплення кришкисидіння унітазу Крім того, робоча вісь може бути встановлена безпосередньо в вушках для кріплення кришки-сидшня унітазу За допомогою обойми, скоби з прорізями, рукоятки з головкою здійснюється поворот штанги з ГІГІЄНІЧНИМ елементом, наприклад, поролоном на 180° у вертикальній площині Подальше опускання штанги з ГІГІЄНІЧНИМ елементом в унітаз, на певну відстань від його внутрішньої поверхні (що легко визначається вибором місця розташування спеціальних прорізей на стояку) здійснюється за допомогою фіксатора штанги, що включає важіль та планки з педаллю Шляхом звичайного змиття унітазу інвалід має можливість самостійно очистити поверхню ГІГІЄНІЧНОГО елементу, наприклад з поролону, підготувавши його до повторного використання Заміна насадки-кулі на ГІГІЄНІЧНИЙ елемент, наприклад, шматок поролону, який просувається в кільце на КІНЦІ штанги, дозволяє створити м'який, нетравмуючий, і в той же час щільний контакт витираючої поверхні з тілом інваліда ГІГІЄНІЧНИЙ елемент, наприклад у вигляді шматка поролону, який легко розміщується в КІЛЬЦІ, встановленому на штанзі, дозволяє зменшити витрати часу сторонньої особи і значно дешевше спеціальної гумової насадки-кулі з отворами Конструкція пристрою (вісь 1, вісь 2, вісь З, з'єднані боковими скобами) дозволяє встановити його на будь-яку конструкцію унітазу, не потребуючи зняття бачка, встановлення гнучкого шланга, спеціального крана-змішувача, що робить конструкцію дешевшою і доступнішою інвалідові Суть винаходу пояснюється кресленням, на якому зображено фіг 1 - ГІГІЄНІЧНИЙ пристрій на унітаз для інвалідів з дефектами верхніх КІНЦІВОК, фіг 2 - унітаз з встановленим ГІГІЄНІЧНИМ пристроєм ГІГІЄНІЧНИЙ пристрій на унітаз включає вісь 1 кріплення, вісь 2 підвищення жорсткості та робочу вісь 3, які з боків з'єднані скобами 4 На осі 3 за допомогою гвинта 5 закріплено обойму б, в якій розміщені два підшипника 7, між якими встановлено дистанційну шайбу 8 В підшипники 7 вставлена штанга 9 з закріпленим на ній кільцем 10, в яке встановлюють змінну насадку - ГІГІЄНІЧНИЙ елемент 11 (фіг 2), наприклад з поролону До обойми 6 нерухомо приєднана скоба 12, виконана з прорізями 13 В штангу 9 одним кінцем вставлена рукоятка 14, оснащена головкою 15 На робочій осі З встановлена пружина 16, центральна виступаюча частина 17 якої контактує з штангою 9 На виступаючому за унітаз 18 (фіг 2) КІНЦІ робочої осі З, перпендикулярно до неї, нерухомо приєднано важіль 19 До важеля 19, з обох боків, за допомогою гвинта 20 і гайки 21, приєднані планки 22, до яких прикріпленапедаль 23 Пристрій включає також стояк 24 (фіг 2) з двома прорізями 25, виконаними на різній висоті Стояк 24 приєднаний нерухомо до підлоги поруч з унітазом 18 ГІГІЄНІЧНИЙ пристрій використовують таким чином В початковому положенні штанга 9 з ГІГІЄНІЧНИМ елементом 11 стоїть у вертикальному положенні Перед виконанням ГІГІЄНІЧНИХ процедур 55917 ГІГІЄНІЧНИЙ елемент 11 бажано намочити Для цього педаль 23 ногою встановлюють в нижню прорізь 25 стояка 24 При цьому штанга 9 з ГІГІЄНІЧНИМ елементом 11 опускаються в унітаз Поверхня ГІГІЄНІЧНОГО елементу повинна розташовуватись на відстані ~5 мм від внутрішньої поверхні унітазу Спускаючи воду в унітазі, змочують ГІГІЄНІЧНИЙ елемент 11 Після ЦЬОГО педаль 23 ногою виводять з прорізі 25 і обережно відпускають Штанга 9 з ГІГІЄНІЧНИМ елементом 11, під дією пружини 16, займають вертикальне положення Після дефекації і змиву унітазу, інвалід ногою встановлює педаль 23 в верхню прорізь 25 на стояку 24 При цьому штанга 9 з ГІГІЄНІЧНИМ елементом 11 займають горизонтальне положення Ввійшовши в контакт з ГІГІЄНІЧНИМ елементом 11 і виконуючи тазом рух вперед в горизонтальній площині, інвалід очищує тіло від дефекаційних залишків Після цього повернувши ногою рукоятку 14 з головкою 15 (в вертикальній площині) ліворуч, до упора в прорізь 13 скоби 12, інвалід опускає штангу 9 з ГІГІЄНІЧНИМ елементом 11 вниз, в унітаз, встановлюючи педаль 23 в нижню прорізь 25 на стояку 24 і виконуючи потому змивання унітазу 18 ГІГІЄНІЧНИЙ елемент 11, обмиваючись водою, очищується від дефекаційних залишків і готовий для повторного ФІГ. 1 використання Для цього потрібно педаль 23 встановити в верхню прорізь 25, а рукоятку 14 з головкою 15 повернути в попереднє положення Після використання пристрою звільненням педалі 23 з прорізі 25 стояка 24 штанга 9 з ГІГІЄНІЧНИМ елементом 11 повертається (автоматично, під дією пружини 16) в початкове вертикальне положення Якщо конструкція унітазу виконана таким чином, що дозволяє встановити робочу вісь 3 пристрою в вушки для кріплення кришки-сидіння унітазу, то ДОПОМІЖНІ осі 1,2 з пристрою можна зняти Таким чином конструкція ГІГІЄНІЧНОГО пристрою на унітаз для інвалідів з дефектами обох верхніх КІНЦІВОК дозволяє встановити його на унітаз будьякої конструкції і забезпечує дбайливе шкодуюче витирання тіла інваліда після дефекації, з можливістю самостійного, без сторонньої допомоги, повторення, в разі потреби, ГІГІЄНІЧНОЇ процедури та легку, швидку і дешеву заміну ГІГІЄНІЧНОГО елементу, наприклад, з поролону, що підвищує ГІГІЄНІЧНІ ЯКОСТІ пристрою Можливість інваліду без обох верхніх КІНЦІВОК виконати дефекацію і необхідні після цього ГІГІЄНІЧНІ процедури самостійно є одним з найважливіших факторів психологічної реабілітації інвалідів 55917 Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
