Пристрій для стимулювання кровообігу верхніх кінцівок

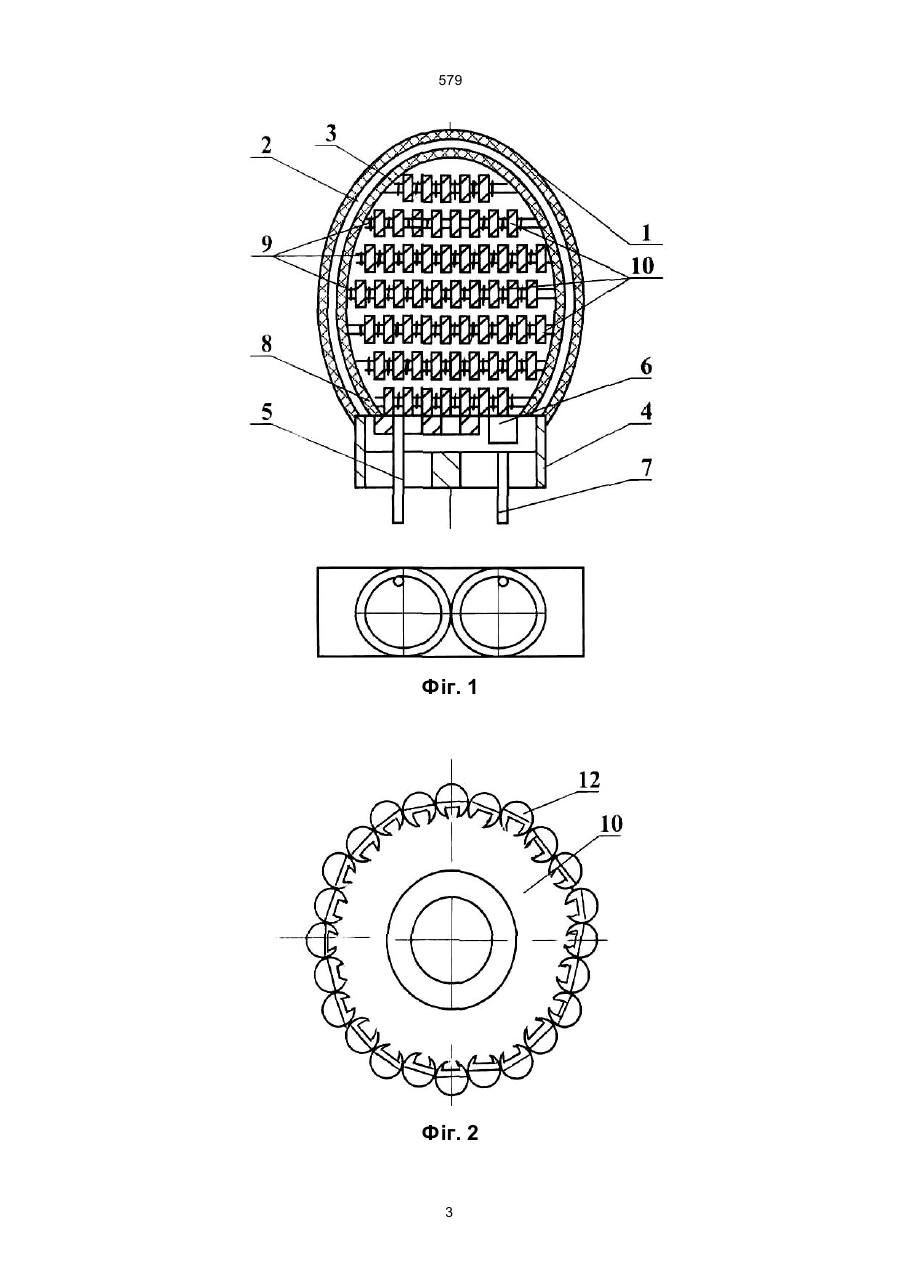

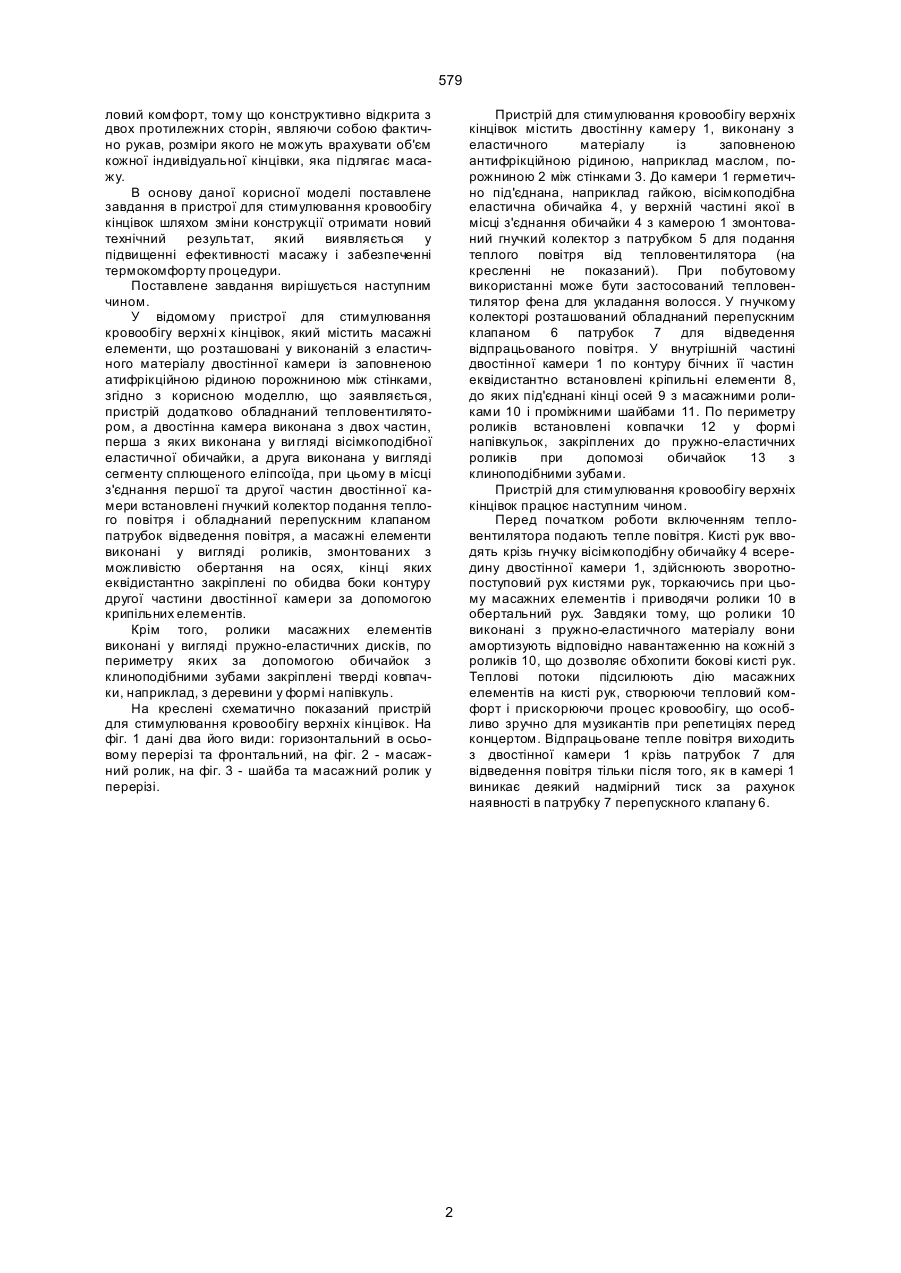

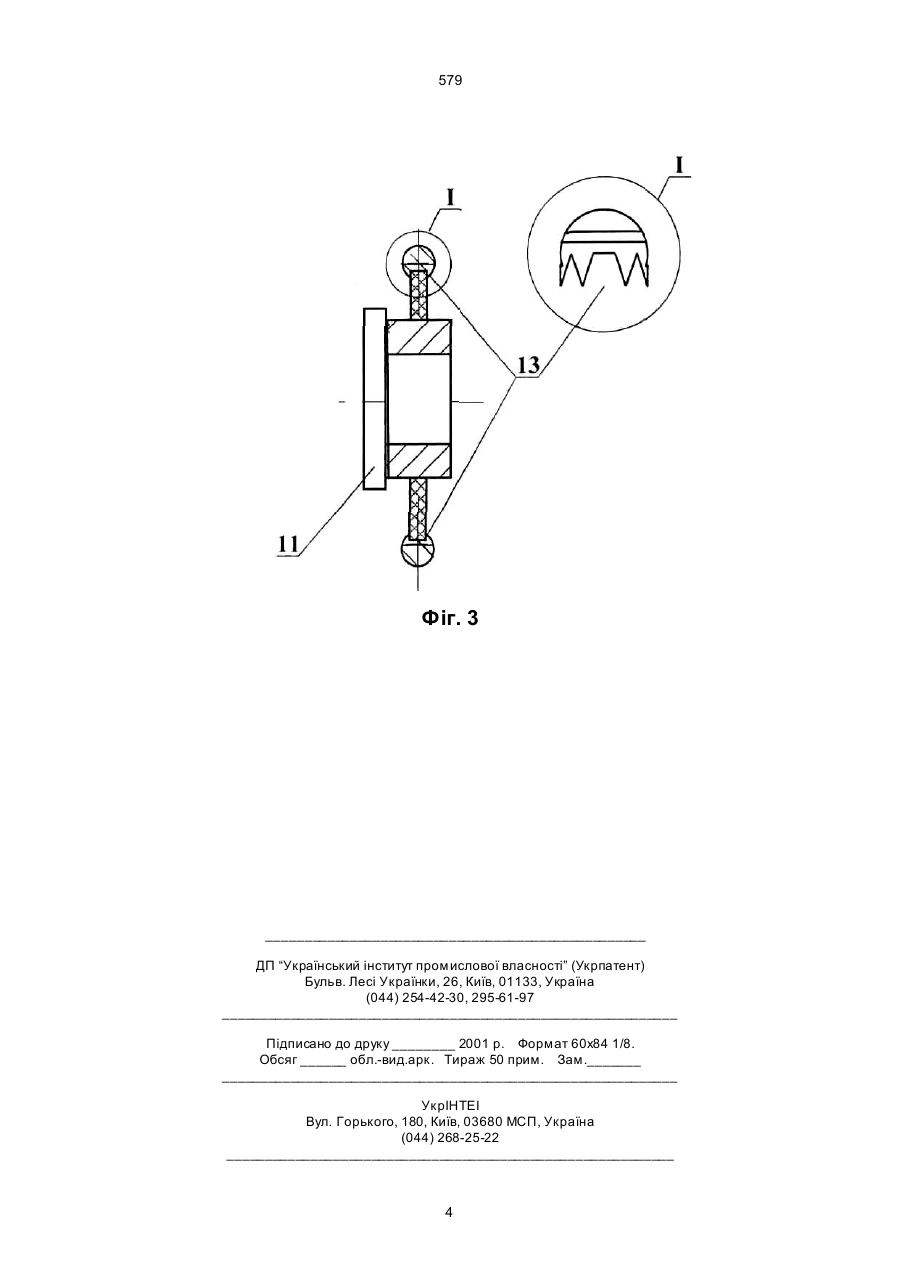

1. Пристрій для стимулювання кровообігу верхніх кінцівок, який містить масажні елементи, що розташовані у виконаній з еластичного матеріалу двостінній камері із заповненою антифрикційною рідиною порожниною між стінками, який відрізняється тим, що пристрій додатково обладнаний тепловентилятором, а двостінна камера виконана з двох частин, перша з яких виконана у вигляді вісімкоподібної еластичної 579 ловий комфорт, тому що конструктивно відкрита з двох протилежних сторін, являючи собою фактично рукав, розміри якого не можуть врахувати об'єм кожної індивідуальної кінцівки, яка підлягає масажу. В основу даної корисної моделі поставлене завдання в пристрої для стимулювання кровообігу кінцівок шляхом зміни конструкції отримати новий технічний результат, який виявляється у підвищенні ефективності масажу і забезпеченні термокомфорту процедури. Поставлене завдання вирішується наступним чином. У відомому пристрої для стимулювання кровообігу верхні х кінцівок, який містить масажні елементи, що розташовані у виконаній з еластичного матеріалу двостінної камери із заповненою атифрікційною рідиною порожниною між стінками, згідно з корисною моделлю, що заявляється, пристрій додатково обладнаний тепловентилятором, а двостінна камера виконана з двох частин, перша з яких виконана у ви гляді вісімкоподібної еластичної обичайки, а друга виконана у вигляді сегменту сплющеного еліпсоїда, при цьому в місці з'єднання першої та другої частин двостінної камери встановлені гнучкий колектор подання теплого повітря і обладнаний перепускним клапаном патрубок відведення повітря, а масажні елементи виконані у вигляді роликів, змонтованих з можливістю обертання на осях, кінці яких еквідистантно закріплені по обидва боки контуру другої частини двостінної камери за допомогою крипільних елементів. Крім того, ролики масажних елементів виконані у вигляді пружно-еластичних дисків, по периметру яких за допомогою обичайок з клиноподібними зубами закріплені тверді ковпачки, наприклад, з деревини у формі напівкуль. На креслені схематично показаний пристрій для стимулювання кровообігу верхніх кінцівок. На фіг. 1 дані два його види: горизонтальний в осьовому перерізі та фронтальний, на фіг. 2 - масажний ролик, на фіг. 3 - шайба та масажний ролик у перерізі. Пристрій для стимулювання кровообігу верхніх кінцівок містить двостінну камеру 1, виконану з еластичного матеріалу із заповненою антифрікційною рідиною, наприклад маслом, порожниною 2 між стінками 3. До камери 1 герметично під'єднана, наприклад гайкою, вісімкоподібна еластична обичайка 4, у верхній частині якої в місці з'єднання обичайки 4 з камерою 1 змонтований гнучкий колектор з патрубком 5 для подання теплого повітря від тепловентилятора (на кресленні не показаний). При побутовому використанні може бути застосований тепловентилятор фена для укладання волосся. У гнучкому колекторі розташований обладнаний перепускним клапаном 6 патрубок 7 для відведення відпрацьованого повітря. У внутрішній частині двостінної камери 1 по контуру бічних її частин еквідистантно встановлені кріпильні елементи 8, до яких під'єднані кінці осей 9 з масажними роликами 10 і проміжними шайбами 11. По периметру роликів встановлені ковпачки 12 у формі напівкульок, закріплених до пружно-еластичних роликів при допомозі обичайок 13 з клиноподібними зубами. Пристрій для стимулювання кровообігу верхніх кінцівок працює наступним чином. Перед початком роботи включенням тепловентилятора подають тепле повітря. Кисті рук вводять крізь гнучку вісімкоподібну обичайку 4 всередину двостінної камери 1, здійснюють зворотнопоступовий рух кистями рук, торкаючись при цьому масажних елементів і приводячи ролики 10 в обертальний рух. Завдяки тому, що ролики 10 виконані з пружно-еластичного матеріалу вони амортизують відповідно навантаженню на кожній з роликів 10, що дозволяє обхопити бокові кисті рук. Теплові потоки підсилюють дію масажних елементів на кисті рук, створюючи тепловий комфорт і прискорюючи процес кровообігу, що особливо зручно для музикантів при репетиціях перед концертом. Відпрацьоване тепле повітря виходить з двостінної камери 1 крізь патрубок 7 для відведення повітря тільки після того, як в камері 1 виникає деякий надмірний тиск за рахунок наявності в патрубку 7 перепускного клапану 6. 2 579 Фіг. 1 Фіг. 2 3 579 Фіг. 3 __________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 ____________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4 579 5
