Пристрій для відтворення мовних повідомлень

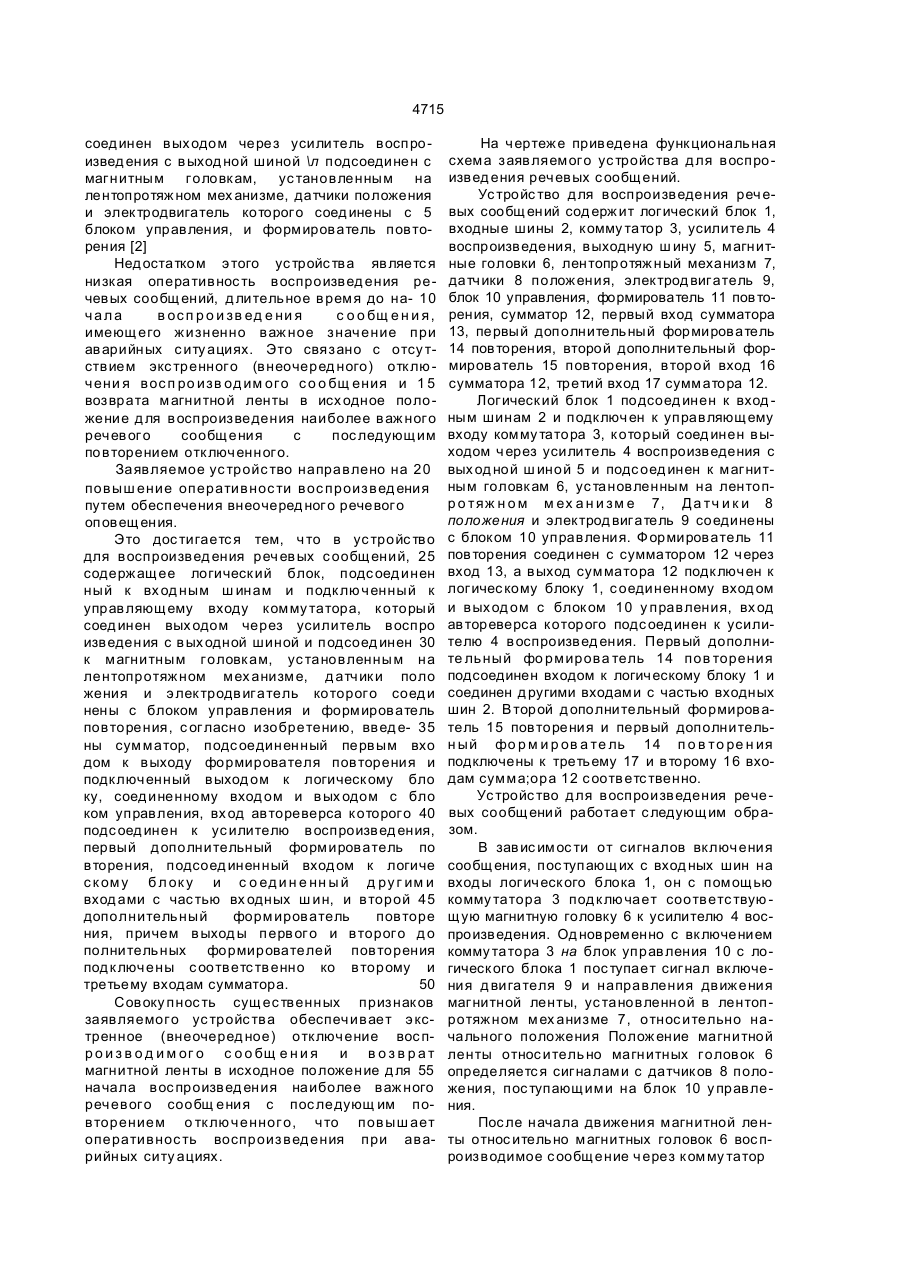

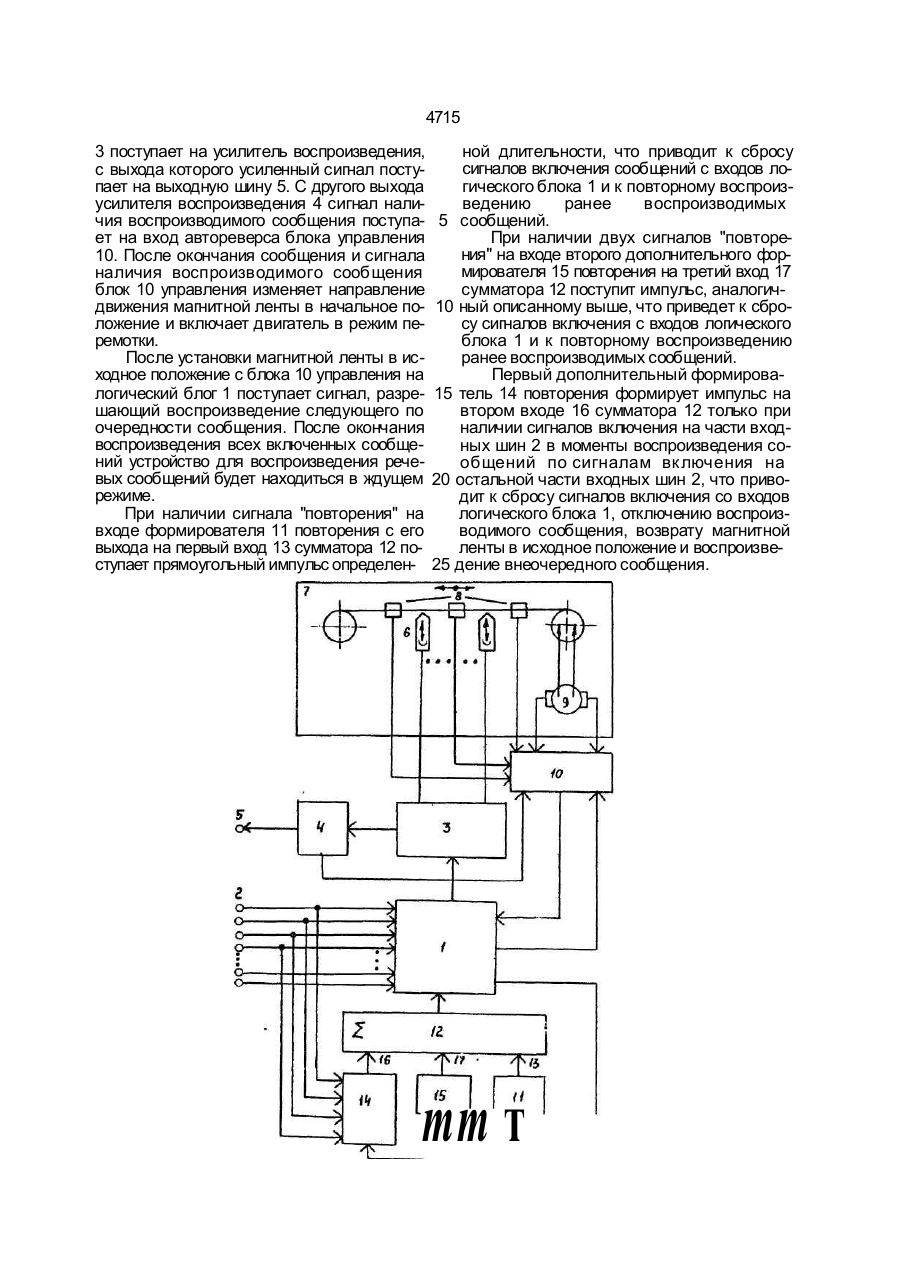

Устройство для воспроизведения речевых сообщений, содержащее логический блок, подсоединенный к входным шинам и подключенный к управляющему входу коммутатора, который соединен выходом через усилитель воспроизведения с выходной шиной и подсоединен к магнитным головкам, установленным на лентопротяжном механизме, датчики положения и электродвигатель которого соединены с блоком управления, и формирователь повторения, отличающееся тем, что в него введены сумматор, подсоединенный первым входом к выходу формирователя повторения и подключенный выходом к логическому блоку, соединенному входом и выходом с блоком управления, вход автореверса которого подсоединен к усилителю воспроизведения, первый дополнительный формирователь повторения, подсоединенный входом к логическому блоку и соединенный другими входами с частью входных шин, и второй дополнительный формирователь повторения, причем выходы первого и второго дополнительных формирователей повторения подключены соответственно ко второму и третьему входам сумматора. с > СП Изобретение относится к области приборостроения, в частности, к сигнальным и вызывным устройствам, и может быть использовано в аппаратуре, воспроизводящей речевые сообщения с целью речевой сигнализации аварийных ситуаций. Известно устройство для воспроизведения речевых сообщений, содержащее кнопки запуска и блок логических схем, подключенный через коммутатор к магнитным головкам, к усилителю воспроизведения и к системе управления лентопротяжным механизмом, реверсирование которого осуществляется с помощью электромагнитного реле и датчика реверса [1]. Недостаток данного устройства заключается в том, что при наличии запуска речевого сообщения протягивание магнитной—г патентної інформації ленты до датчика реверса осуществляется независимо от длительности речевого сообщения и только затем происходит реверсирование. Только после того, как магнитная лента устанавливается в исходное положение, может начаться воспроизведение следующего по степени важности сообщения. Поэтому это устройство не обеспечивает достаточной оперативности воспроизведения речевых сообщений. Наиболее близким по технической сущности к предлагаемому является устройство для воспроизведения речевых сообщений, содержащее логический блок, подсоединенный к входным шинам и подключенный к управляющему входу коммутатора, который О 4715 соед инен вых одом через усилитель воспроизвед ения с выход ной шиной \л подсоединен с магнитным головкам, ус тановленным на лентопротяж ном мех анизме, датчики положения и электродвигатель которого соед инены с 5 блоком управления, и формирователь повторения [2] Недостатком э того ус тройс тва являетс я низкая оперативнос ть воспроизвед ения речевых сообщений, д лительное время до на- 10 чала в ос п р о и зв ед е ни я с о о бщ е н и я, имеющего жизненно важное значение при аварийных с иту ациях. Это связано с отсу тствием экс тренного (внеочеред ного) отключени я вос п ро изв од им ого с о о бщ ения и 1 5 возврата магнитной ленты в исх одное положение д ля воспроизведения наиболее важного речевого сообщения с пос ледующим повторением отключенного. Заявляемое ус тройс тво направлено на 20 повыш ение оперативнос ти вос произвед ения путем обеспечения внеочеред ного речевого оповещения. Это дос тигаетс я тем, что в ус тройс тво для воспроизвед ения речевых с ообщений, 25 содержащее логический блок, подс оед инен ный к вх од ным ш инам и подк люченный к управляющему входу комму татора, который соед инен вых одом через усилитель воспро изведения с вых одной шиной и подсоед инен 30 к магнитным головкам, ус тановленным на лентопротяжном мех анизме, д атчики поло жения и э лектродвигатель которого соед и нены с блоком управления и формирователь повторения, с огласно изобретению, введ е- 35 ны сумматор, подс оединенный первым вхо дом к выходу формирователя повторения и подключенный выход ом к логическому бло ку, соед иненному вход ом и вых одом с бло ком управления, вх од автореверса которого 40 подс оед инен к ус илителю воспроизвед ения, первый д ополнительный формирователь по вторения, подсоед иненный вход ом к логиче с к ому б л ок у и с о ед и н е нн ы й д ру г им и вход ами с час тью вх одных ш ин, и второй 45 дополнительный формирователь повторе ния, причем выход ы первого и второго д о полнительных формирователей повторения под ключены с оответс твенно ко второму и третьему входам сумматора. 50 Совоку пнос ть сущес твенных признаков заявляемого ус тройс тва обеспечивает э кстренное (внеочеред ное) отключение вос пр о и з в о д и м ог о с о о бщ е н и я и в о з в р а т магнитной ленты в исходное положение д ля 55 начала вос произвед ения наиболее важного речевого сообщ ения с пос ледующ им повторением о тключенног о, что повыш ает оперативнос ть воспроизвед ения при аварийных ситу ациях. На чертеже приведена функциональная схема заявляемого ус тройс тва д ля воспроизвед ения речевых с ообщений. Ус тройс тво д ля воспроизведения речевых сообщений сод ерж ит логический блок 1, входные шины 2, комму татор 3, усилитель 4 воспроизведения, выходную ш ину 5, магнитные головки 6, лентопротяж ный механизм 7, датчики 8 положения, электрод вигатель 9, блок 10 управления, формирователь 11 повторения, сумматор 12, первый вход сумматора 13, первый дополнительный формирователь 14 повторения, второй дополнительный формирователь 15 повторения, второй вход 16 сумматора 12, третий вход 17 сумматора 12. Логический блок 1 подсоед инен к вход ным шинам 2 и подключен к управляющему входу комму татора 3, который соед инен выходом через усилитель 4 воспроизведения с вых од ной ш иной 5 и подс оед инен к магнитным головкам 6, ус тановленным на лентопр о тяж н о м м ех а н и зм е 7, Да тч и к и 8 положения и электрод вигатель 9 соединены с блоком 10 управления. Формирователь 11 повторения соединен с сумматором 12 через вход 13, а выход сумматора 12 подключен к логичес кому блоку 1, с оединенному вход ом и вых од ом с блоком 10 у правления, вх од автореверса которого подс оед инен к усилителю 4 воспроизвед ения. Первый дополните льный фо рмирова тель 14 пов торения подсоединен входом к логическому блоку 1 и соединен д ругими входами с частью входных шин 2. В торой д ополнительный формирователь 15 повторения и первый дополнительн ый фо р м и р ов а те ль 14 п о в то ре н ия подключены к третьему 17 и второму 16 входам сумма;ора 12 с оответс твенно. Ус тройс тво д ля воспроизведения речевых сообщений работает с ледующим образом. В завис имос ти от сигналов включения сообщ ения, пос тупающ их с вход ных шин на вход ы логического блока 1, он с помощью комму татора 3 под ключает соответс твую щую магнитную головку 6 к усилителю 4 воспроизведения. Од новременно с включением комму татора 3 на блок управления 10 с логического блока 1 пос тупает сигнал включения д вигателя 9 и направления движения магнитной ленты, ус тановленной в лентопротяжном мех анизме 7, относ ительно начального положения Положение магнитной ленты относ ительно магнитных головок 6 определяетс я сигналами с датчиков 8 положения, пос тупающими на блок 10 у правления. Пос ле начала движения магнитной ленты относ ительно магнитных головок 6 вос производимое с ообщение через комму татор 4715 3 поступает на усилитель воспроизведения, с выхода которого усиленный сигнал поступает на выходную шину 5. С другого выхода усилителя воспроизведения 4 сигнал наличия воспроизводимого сообщения поступает на вход автореверса блока управления 10. После окончания сообщения и сигнала наличия воспроизводимого сообщения блок 10 управления изменяет направление движения магнитной ленты в начальное положение и включает двигатель в режим перемотки. После установки магнитной ленты в исходное положение с блока 10 управления на логический блог 1 поступает сигнал, разрешающий воспроизведение следующего по очередности сообщения. После окончания воспроизведения всех включенных сообщений устройство для воспроизведения речевых сообщений будет находиться в ждущем режиме. При наличии сигнала "повторения" на входе формирователя 11 повторения с его выхода на первый вход 13 сумматора 12 поступает прямоугольный импульс определен ной длительности, что приводит к сбросу сигналов включения сообщений с входов логического блока 1 и к повторному воспроизведению ранее воспроизводимых 5 сообщений. При наличии двух сигналов "повторения" на входе второго дополнительного формирователя 15 повторения на третий вход 17 сумматора 12 поступит импульс, аналогич10 ный описанному выше, что приведет к сбросу сигналов включения с входов логического блока 1 и к повторному воспроизведению ранее воспроизводимых сообщений. Первый дополнительный формирова15 тель 14 повторения формирует импульс на втором входе 16 сумматора 12 только при наличии сигналов включения на части входных шин 2 в моменты воспроизведения сообщений по сигналам вк лючения на 20 остальной части входных шин 2, что приводит к сбросу сигналов включения со входов логического блока 1, отключению воспроизводимого сообщения, возврату магнитной ленты в исходное положение и воспроизве25 дение внеочередного сообщения. тт т 4715 Упорядник Замовлення 595 Техред М.Моргентал К оректор М. Ткач Тираж Під писне Державне патентне від омс тво України, 254655, ГСП, К иТв-53, Львівська пл., 8 Виробничо-вид авничий комбінат " Патент", м Ужгород. ву л.Гагаріна, 101
