Пристрій для управління режимом відтворення мовних повідомлень

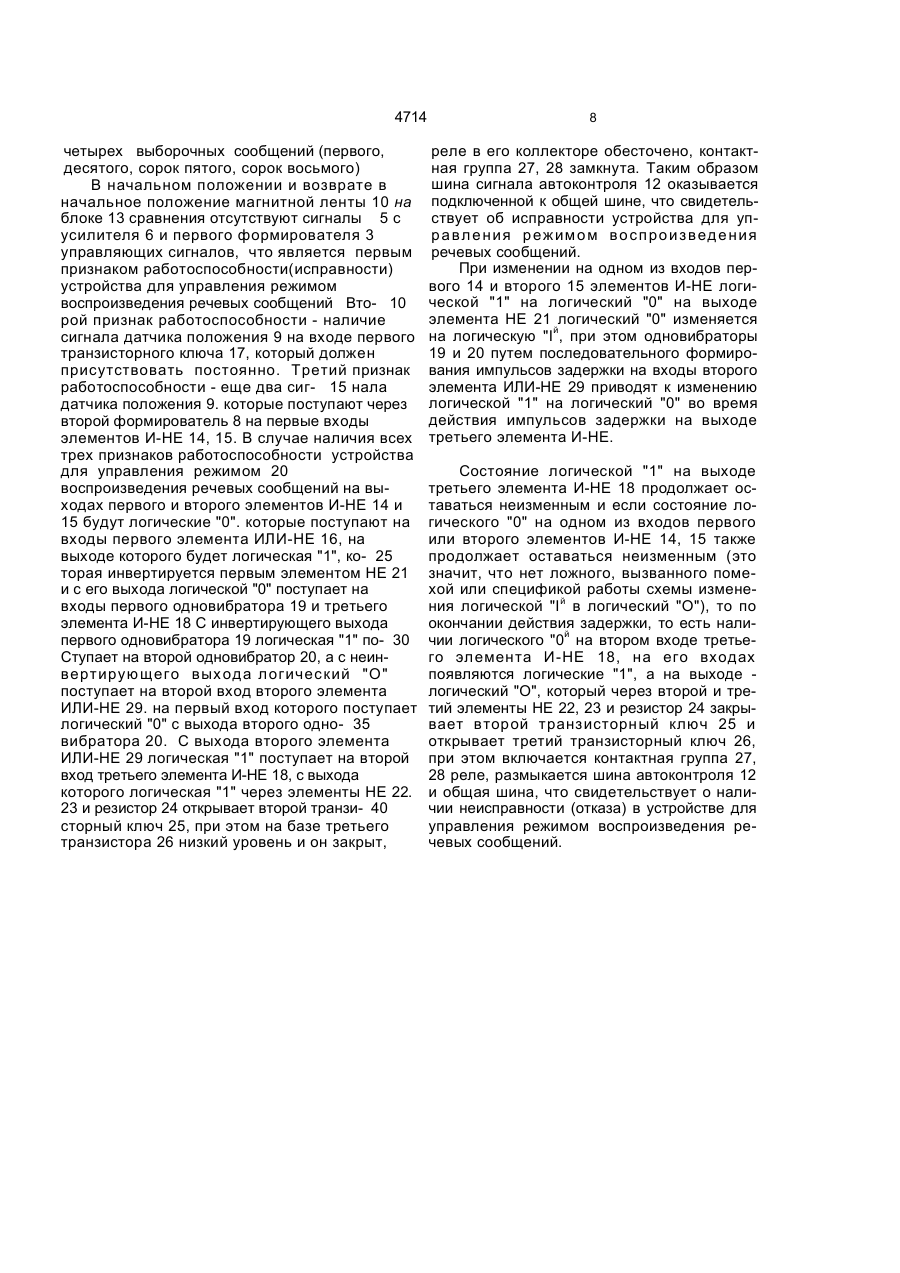

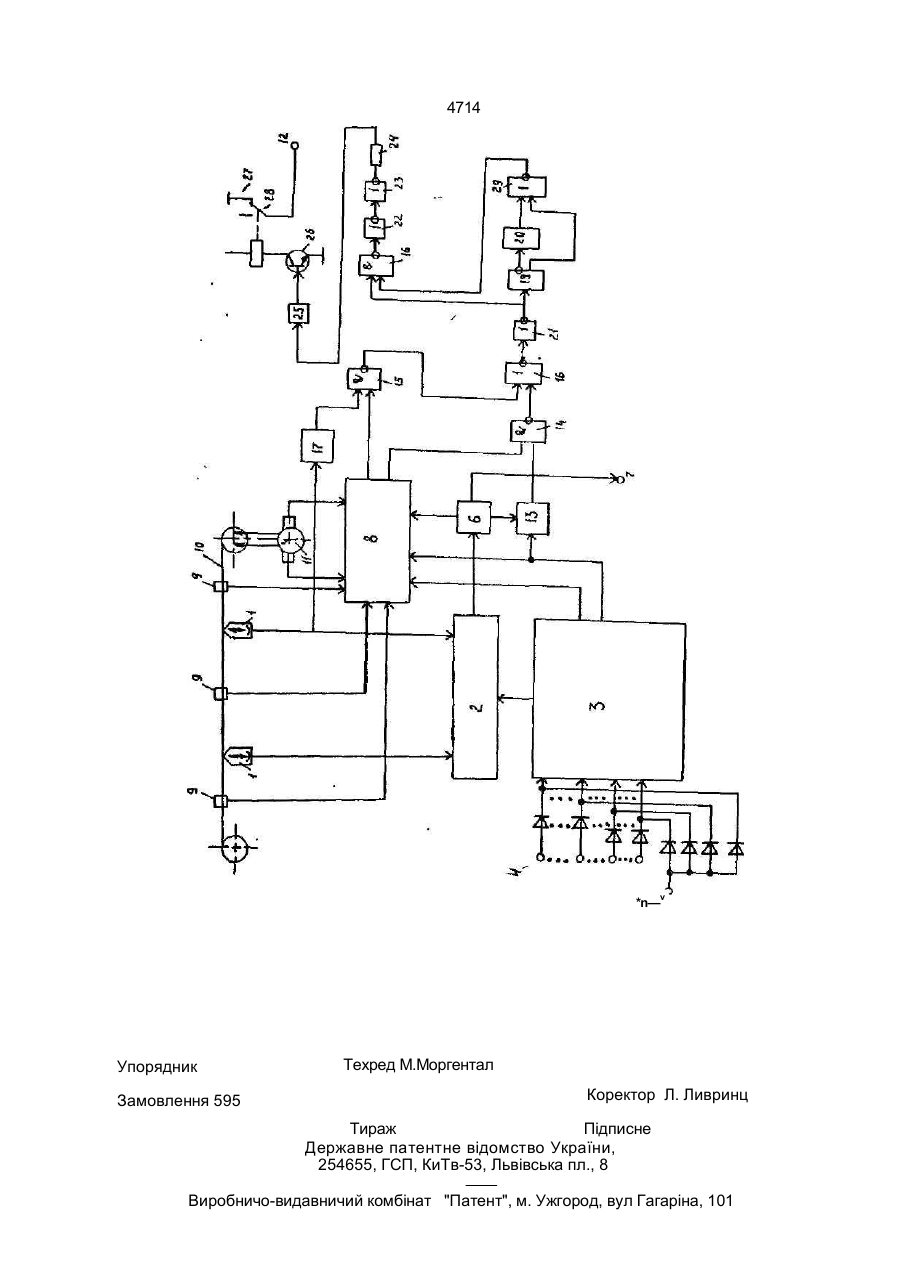

Устройство для управления режимом воспроизведения речевых сообщений, со держащее магнитные головки, соединенные, с коммутатором, который подсоединен уп равляющим входом к выходу первого форми рователя управляющих сигналов, соединенного входами с входными шинами сигналов включения речевых сообщений и с шиной выборочной проверки включения рече вых сообщений, усилитель воспроизведения, включенный между выходом коммутатора и выходной шиной информации и подключен ный ко второму формирователю управляю щих сигналов, который соединен с датчиком состояния магнитной ленты, с электродвига телем и с другими выходами первого форми рователя управляющих сигналов, и выходную шину сигнала автоконтроля, о т л и ч а ю щ е е с я тем, что в него введены блок сравнения, подсоединенный входами к одному из других выходов первого формирователя управляющих сигналов и к усилителю воспроизведения, первый и второй элементы И-НЕ, соединенные первыми входами соответственно с первым и вторым выходами второго формирователя управляющих сигналов и подключенные выходами соответственно к первому и второму входам первого элемента ИЛИ-НЕ, первый транзисторный ключ, подсоединенный входом к датчику состояния магнитной ленты, третий элемент И-НЕ, первый и второй одновибраторы, первый элемент НЕ и включенные последовательно третий элемент И-НЕ, второй и третий элементы НЕ, резистор, второй транзисторный ключ и третий транзисторный ключ, выполненный с реле, контактная группа которого соединена с выходной шиной сигнала автоконтроля, причем первый и второй элементы И-НЕ соединены вторыми входами с выходами соответственно блока сравнения и первого транзисторного ключа и подключены выходами ко входам первого элементы ИЛИ-НЕ, соединенного выходом со входом первого элемента НЕ, выход которого подключен к первому входу третьего элемента И-НЕ и ко входу первого одновибратора, который соединен выходами непосредственно и через второй одновибратор соответственно с первым и вторым входами второго элемента ИЛИ-НЕ, подключенного выходом ко второму входу третьего элемента И-НЕ. Изобретение относится к области приборостроения и может быть использовано а устройствах оповещения о наличии аварийных ситуаций, построенных на базе МЭОШН6 изведения из начального положения в двух противоположных направлениях. Известно устройство для управления режимом воспроизведения речевых сообще НДЦІЇЕ Відділ патентної :дації С о 4714 ний, содержащие магнитные головки, соединенные с коммутатором, который подсоединен управляющим входом к выходу первого формирователя управляющих сигналов, соединенного входами с входными шинами сиг- 5 налов включения речевых сообщений, усилитель воспроизведения, включенный между выходом коммутатора и выходной шиной информации, второй формирователь управляющих сигналов, который соединен с 10 датчиком состояния магнитной ленты, с электродвигателем и другими выходами первого формирователя [1]. Недостатком данного устройства заключается в том, что проверка его работоспо- 15 собности производится путем подачи сигнала включения последнего по степени важности речевого сообщения и субъективного контроля правильности этого сообщения на выходной шине информации, при 20 этом отсутствует проверка включения предыдущих речевых сообщений. Наиболее близким по технической сущности к предлагаемому является устройство, содержащее магнитные головки, соединен- 25 ные с коммутатором, который подсоединен управляющим входом к выходу первого формирователя управляющих сигналов, соединенного входами с входными шинами сигналов включения речевых сообщений и 30 шиной выборочной проверки включений речевых сообщений, усилитель воспроизведения, включенный между выходом коммутатора и выходной шиной информации и подключенный ко второму формирователю 35 управляющих сигналов, который соединен с датчиком состояния магнитной ленты, с электродвигателем и другими выходами первого формирователя управляющих сигналов, и выходную шину сигнала автоконтроля [2]. 40 Недостатком этого устройства является отсутствие текущего объективного контроля исправности его на объекте в течение всего времени его работы за исключением момента наличия информации на выходной шине 45 после поступления сигнала включения последнего по степени важности речевого сообщения и поступления сигнала выборочного включения четырех различных по степени важности речевых сообщений. Контроль пра- 50 вильности воспроизведения речевых сообщений при этом только субъективный без объективного сигнала исправности на шину автоконтроля. Заявляемое изобретение направлено на 55 уменьшение погрешности управления режимом воспроизведения речевых сообщений за счет текущего объективного контроля исправности устройства в течение всего времени его работы в режимах воспроизведения и воз врата магнитной ленты в исходное положение и выдачи сигнала исправности (отказа) на шину автоконтроля. Это достигается тем, что в устройство для управления режимом воспроизведения речевых сообщений, содержащее магнитные головки, соединенные с коммутатором, который подсоединен управляющим входом к выходу первого формирователя управляющих сигналов, соединенного входами с входными шинами сигналов включения речевых сообщений и шиной выборочной проверки включения речевых сообщений, усилитель воспроизведения, включенный между выходом коммутатора и выходной шиной информации и подключенный ко второму формирователю управляющих сигналов, который соединен с датчиком состояния магнитной ленты, с электродвигателем и с другими выходами первого формирователя управляющих сигналов, согласно изобретению, введены блок сравнения, подсоединенный уходами к одному из других выходов первого формирователя управляющих сигналов и к усилителю воспроизведения, первый и второй элементы И-НЕ, соединенные первыми входами соответственно с первым и вторым выходами второго формирователя управляющих сигналов и подключенные выходами соответственно к первому и второму входам первого элемента ИЛИ-НЕ, первый транзисторный ключ, подсоединенный входом к датчику состояния магнитной ленты, третий элемент И-НЕ, первый и второй одновибраторы, первый элемент НЕ и включенные последовательно третий элемент И-НЕ, второй и третий элементы НЕ, резистор, второй транзисторный ключ и третий транзисторный ключ, выполненный с реле, контактная группа которого соединена с выходной шиной сигнала автоконтроля, причем первый и второй элементы И-НЕ соединены вторыми входами с выходами соответственно блока сравнения и первого транзисторного ключа и подключены выходами ко входам первого элемента ИЛИ-НЕ, соединенного выходом со входом первого элемента НЕ, выход которого подключен к первому входу третьего элемента И-НЕ и ко входу первого одновибратора, который соединен выходами непосредственно и через второй одновибратор соответственно с первым и вторым входами второго элемента ИЛИ-НЕ, подключенного выходом ко второму входу третьего элемента И-НЕ. Совокупность существенных признаков заявляемого устройства обеспечивает текущий объективный контроль исправности его на объекте в течение времени его работы в режимах воспроизведения и возврата маг 4714 нитной ленты в исходное положение и выда чу сигнала исправности (отказа) на шину ав токонтроля, что уменьшает погрешность управления режимом воспроизведения ре чевых сообщений. 5 На чертеже приведена функциональная схема заявляемого устройства для управления режимом воспроизведения речевых сообщений. Предлагаемое устройство для управле- 10 ния режимом воспроизведения речевых сообщений содержит магнитные головки 1, коммутатор 2, первый формирователь 3 управляющих сигналов, шины 4 сигналов включения речевых сообщений, шину 5 вы- 15 борочной проверки включения речевых сообщений, усилитель 6 воспроизведения, входную шину 7 информации, второй формирователь 8 управляющих сигналов, датчик 9 состояния магнитной ленты 10, 20 электродвигатель 11, выходную шину 12 сигнала автоконтроля, блок 13 сравнения,первый и второй элементы И-НЕ 14, 15, первый элемент ИЛИ-НЕ 16, первый транзисторный ключ 17, третий элемент И-НЕ 18, первый и 25 второй одновибраторы 19, 20, первый элемент НЕ 21, второй и третий элементы НЕ 22 и 23, резистор 24, второй транзисторный ключ 25, транзисторный ключ 26, выполненный с реле, контактная группа 27, 28, второй 30 элемент ИЛИ-НЕ 29. Магнитные головки 1 соединены с коммутатором 2, который подсоединен управляющим входом к выходу первого формирователя 3 управляющих сигналов, соединенного вхо- 35 дами с выходными шинами 4 сигналов включения речевых сообщений и шиной 5 выборочной проверки включения речевых сообщений, усилитель 6 воспроизведения, включенный между входом коммутатора 2 и 40 выходной шиной 7 информации и подключенный ко второму формирователю 8 управляющих сигналов, который соединен с датчиком 9 состояния магнитной ленты 10, с электродвигателем 11 и с другими выходами 45 первого формирователя 3 управляющих сигналов, блок 13 сравнения, подсоединенный входами к одному из других выходов первого формирователя 3 управляющих сигналов и к усилителю 6 воспроизведения, первый и 50 второй элементы И-НЕ 14, 15, соединенные первыми входами соответственно с первым и вторым выходами второго формирователя 8 управляющих сигналов и подключенные выходами соответственно к первому и вто- 55 рому входам первого элемента ИЛИ-НЕ 16, первый транзисторный кпюч 17, подсоединенный входом к датчику 9 состояния магнитной ленты 10, и включенные последовательно третий элемент И-НЕ 18, второй и третий элементы МП 22 и 23. резистор 24, второй транзисторный ключ 25 и третий транзисторный ключ 26, выполненный с реле, контактная группа которого соединена с выходной шиной Т2 сигнала автоконтроля, причем первый и второй элементы И-НЕ 14 и 15 соединены вторыми входами с выходами соответственно блока 13 сравнения и первого транзисторного ключа 17, элемент ИЛИ-НЕ 16 соединен выходом со входом первого элемента НЕ 21, выход которого подключен к первому входу третьего элемента И-НЕ 18 и ко входу первого одновибрэтора 19, который соединен выходами непосредственно и через второй одновибратор 20 соответственно с первым и вторым входами второго элемента ИЛИ-НЕ 29, подключенного выходом ко второму входу третьего элемента И-НЕ 18. Устройство для управления режимом воспроизведения речевых сообщений работает следующим образом. В зависимости от сигналов, поступающих на шины 4 сигналов включения речевых сообщений, первый формирователь 3 управляющих сигналов включает коммутатор 2, который подключает соответствующую магнитную головку 1 к усилителю воспроизведения 6. Одновременно с этим на второй формирователь 8 управляющих сигналов с других выходов первого формирователя 3 управляющих сигналов поступают сигналы включения двигателя 11 и направления движения магнитной ленты 10 относительно начального положения. Положение магнитной ленты 10 определяется датчиком положения 9. После начала движения магнитной ленты 10 относительно магнитных головок 1 воспроизводимое сообщение поступает через коммутатор 2 на усилитель воспроизведения 6, который формирует и подает сигнал наличия воспроизводимого сообщения на второй формирователь 8 управляющих сигналоо, благодаря чему поддерживается постоянная рабочая скорость движения магнитной ленты. После окончания сообщения формирователь 8 управляющих сигналов изменяет направление движения магнитной ленты 10 и включает двигатель 11 на перемотку ее в исходное положение. После установки магнитной ленты а исходное положение воспроизводится следующее включенное сообщение По окончанию воспроизведения всех сообщений магнитная лента 10 остановится в начальном положении. Поступление на шину 5 выборочной проверки включения речевых сообщений управляющего сигнала соответствует включению устройства в режим воспроизведения 4714 четырех выборочных сообщений (первого, десятого, сорок пятого, сорок восьмого) В начальном положении и возврате в начальное положение магнитной ленты 10 на блоке 13 сравнения отсутствуют сигналы 5 с усилителя 6 и первого формирователя 3 управляющих сигналов, что является первым признаком работоспособности(исправности) устройства для управления режимом воспроизведения речевых сообщений Вто- 10 рой признак работоспособности - наличие сигнала датчика положения 9 на входе первого транзисторного ключа 17, который должен присутствовать постоянно. Третий признак работоспособности - еще два сиг- 15 нала датчика положения 9. которые поступают через второй формирователь 8 на первые входы элементов И-НЕ 14, 15. В случае наличия всех трех признаков работоспособности устройства для управления режимом 20 воспроизведения речевых сообщений на выходах первого и второго элементов И-НЕ 14 и 15 будут логические "0". которые поступают на входы первого элемента ИЛИ-НЕ 16, на выходе которого будет логическая "1", ко- 25 торая инвертируется первым элементом НЕ 21 и с его выхода логической "0" поступает на входы первого одновибратора 19 и третьего элемента И-НЕ 18 С инвертирующего выхода первого одновибратора 19 логическая "1" по- 30 Ступает на второй одновибратор 20, а с неинвертирую щ его вых од а л огичес кий "О " поступает на второй вход второго элемента ИЛИ-НЕ 29. на первый вход которого поступает логический "0" с выхода второго одно- 35 вибратора 20. С выхода второго элемента ИЛИ-НЕ 29 логическая "1" поступает на второй вход третьего элемента И-НЕ 18, с выхода которого логическая "1" через элементы НЕ 22. 23 и резистор 24 открывает второй транзи- 40 сторный ключ 25, при этом на базе третьего транзистора 26 низкий уровень и он закрыт, 8 реле в его коллекторе обесточено, контактная группа 27, 28 замкнута. Таким образом шина сигнала автоконтроля 12 оказывается подключенной к общей шине, что свидетельствует об исправности устройства для упр а в л е н ия р е ж им о м в о с п р о и з в ед е н ия речевых сообщений. При изменении на одном из входов первого 14 и второго 15 элементов И-НЕ логической "1" на логический "0" на выходе элемента НЕ 21 логический "0" изменяется на логическую "Iй, при этом одновибраторы 19 и 20 путем последовательного формирования импульсов задержки на входы второго элемента ИЛИ-НЕ 29 приводят к изменению логической "1" на логический "0" во время действия импульсов задержки на выходе третьего элемента И-НЕ. Состояние логической "1" на выходе третьего элемента И-НЕ 18 продолжает оставаться неизменным и если состояние логического "0" на одном из входов первого или второго элементов И-НЕ 14, 15 также продолжает оставаться неизменным (это значит, что нет ложного, вызванного помехой или спецификой работы схемы изменения логической "I й в логический "О"), то по окончании действия задержки, то есть наличии логического "0й на втором входе третьего эл емен та И-НЕ 18, на его входах появляются логические "1", а на выходе логический "О", который через второй и третий элементы НЕ 22, 23 и резистор 24 закрывает второй транзисторный ключ 25 и открывает третий транзисторный ключ 26, при этом включается контактная группа 27, 28 реле, размыкается шина автоконтроля 12 и общая шина, что свидетельствует о наличии неисправности (отказа) в устройстве для управления режимом воспроизведения речевых сообщений. 4714 *n—v Упорядник Замовлення 595 Техред М.Моргентал Коректор Л. Ливринц Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул Гагаріна, 101
