Розкатник

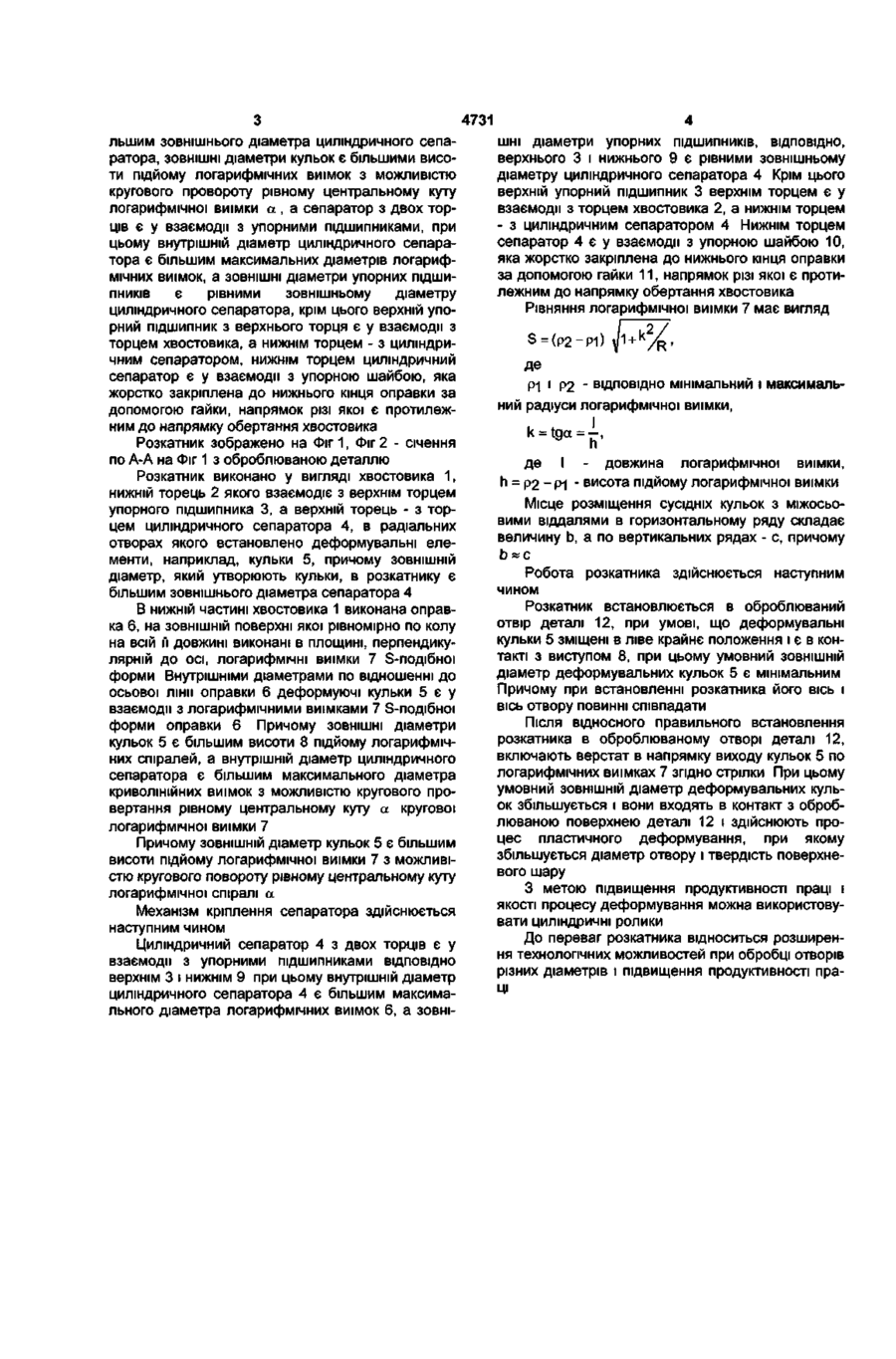

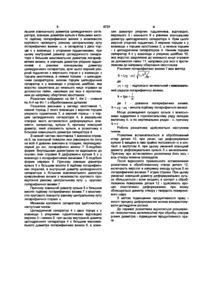

Розкатник, який виконано у вигляді хвостовика, оправки, циліндричного сепаратора з деформуючими елементами, механізму кріплення сепаратора, який відрізняється тим, що на зовнішній поверхні оправки рівномірно по колу по всій довжині виконані в площині, перпендикулярній до осі, S-подібної форми логарифмічні виїмки (2P1> де рі і р2 - відповідно мінімальний і максимальний радіуси логарифмічної виїмки, І - довжина логарифмічної виїмки, h=p 2 - pi - висота підйому логарифмічних виїмок, які є у взаємодії з деформуючими елементами, наприклад кульками, останні встановлені в радіальні отвори циліндричного сепаратора, причому зовнішній діаметр кульок в розкатнику є більшим зовнішнього діаметра циліндричного сепаратора, зовнішні діаметри кульок є більшими висоти підйому логарифмічних виїмок з можливістю кругового провороту, рівному центральному куту логарифмічної виїмки а, а сепаратор з двох торців є у взаємодії з упорними підшипниками, при цьому внутрішній діаметр циліндричного сепаратора є більшим максимальних діаметрів логарифмічних виїмок, а зовнішні діаметри упорних підшипників є рівними зовнішньому діаметру циліндричного сепаратора, крім цього верхній упорний підшипник з верхнього торця є у взаємодії з торцем хвостовика, а нижнім торцем - з циліндричним сепаратором, нижнім торцем циліндричний сепаратор є у взаємодії з упорною шайбою, яка жорстко закріплена до нижнього кінця оправки за допомогою гайки, напрямок різі якої є протилежним напрямку обертання хвостовика. CO Корисна модель відноситься до галузі машинобудування і може мати широке використання в технологічних процесах обробки і відновлення отворів в корпусних деталях. Відомий розкатник, який виконано у вигляді хвостовика, оправки, циліндричного сепаратора з деформуючими елементами, механізму кріплення сепаратора (Власенко М.В., Надольний Г.Ю., Таркунов С.Г., Крижанівський В.А. Технологія ремонту сільськогосподарської техніки.- К.: Вища школа, 1992.-С.96, рис.55). Основний недолік розкатника - відсутність можливості регулювання величини діаметра оброблюваної деталі і розширення технологічних можливостей. Мета даного винаходу - розширення технологічних можливостей розкатника шляхом його вико нання у вигляді хвостовика, оправки, циліндричного сепаратора з деформуючими елементами, механізму кріплення сепаратора, причому на зовнішній поверхні оправки рівномірно по колу по всій довжині виконані в площині, перпендикулярній до осі, S-подібної форми логарифмічної виїмки S = ( p 2 - P i W 1 + k / R . Де Р1 і Р2 - відповідно мінімальний і максимальний радіуси логарифмічної виїмки, k = tga = —, І - довжина логарифмічної h виїмки, h = р2 - р і - висота підйому логарифмічних виїмок, які є у взаємодії з деформуючими елементами, наприклад, кульками, останні встановлені в радіальні отвори циліндричного сепаратора, причому зовнішній діаметр кульок в розкатнику є бі 4731 лыиим зовнішнього діаметра циліндричного сепаратора, ЗОВНІШНІ діаметри кульок є більшими висоти підйому логарифмічних виїмок з можливістю кругового провороту рівному центральному куту логарифмічної виїмки а , а сепаратор з двох торців є у взаємодії з упорними підшипниками, при цьому внутрішній діаметр циліндричного сепаратора є більшим максимальних діаметрів логарифмічних виїмок, а ЗОВНІШНІ діаметри упорних ПІДШИПНИКІВ є рівними зовнішньому діаметру циліндричного сепаратора, крім цього верхній упорний підшипник з верхнього торця є у взаємодії з торцем хвостовика, а нижнім торцем - з циліндричним сепаратором, нижнім торцем циліндричний сепаратор є у взаємодії з упорною шайбою, яка жорстко закріплена до нижнього кінця оправки за допомогою гайки, напрямок різі якої є протилежним до напрямку обертання хвостовика Розкатник зображено на Фіг 1, Фіг 2 - січення по А-А на Фіг 1 з оброблюваною деталлю Розкатник виконано у вигляді хвостовика 1, нижній торець 2 якого взаємодіє з верхнім торцем упорного підшипника 3, а верхній торець - з торцем циліндричного сепаратора 4, в радіальних отворах якого встановлено деформувальні елементи, наприклад, кульки 5, причому ЗОВНІШНІЙ діаметр, який утворюють кульки, в розкатнику є більшим зовнішнього діаметра сепаратора 4 В нижній частині хвостовика 1 виконана оправка 6, на ЗОВНІШНІЙ поверхні якої рівномірно по колу на всій її довжині виконані в площині, перпендикулярній до осі, логарифмічні виїмки 7 S-подібноі форми Внутрішніми діаметрами по відношенні до осьової лінії оправки 6 деформуючі кульки 5 є у взаємодії з логарифмічними виїмками 7 S-подібноі форми оправки 6 Причому ЗОВНІШНІ діаметри кульок 5 є більшим висоти 8 підйому логарифмічних спіралей, а внутрішній діаметр циліндричного сепаратора є більшим максимального діаметра криволінійних виїмок з можливістю кругового провертання рівному центральному куту а кругової логарифмічної виїмки 7 Причому ЗОВНІШНІЙ діаметр кульок 5 є більшим висоти підйому логарифмічної виїмки 7 з можливістю кругового повороту рівному центральному куту логарифмічної спіралі а Механізм кріплення сепаратора здійснюється наступним чином Циліндричний сепаратор 4 з двох торців є у взаємодії з упорними підшипниками ВІДПОВІДНО верхнім 3 і нижнім 9 при цьому внутрішній діаметр циліндричного сепаратора 4 є більшим максимального діаметра логарифмічних виїмок 6, а ЗОВНІ ШНІ діаметри упорних ПІДШИПНИКІВ, ВІДПОВІДНО, верхнього 3 і нижнього 9 є рівними зовнішньому діаметру циліндричного сепаратора 4 Крім цього верхній упорний підшипник 3 верхнім торцем є у взаємодії з торцем хвостовика 2, а нижнім торцем - з циліндричним сепаратором 4 Нижнім торцем сепаратор 4 є у взаємодії з упорною шайбою 10, яка жорстко закріплена до нижнього кінця оправки за допомогою гайки 11, напрямок різі якої є протилежним до напрямку обертання хвостовика Рівняння логарифмічної виїмки 7 має вигляд S = (P2-P1) \ 1 + k / R де Р1 і р2 - ВІДПОВІДНО мінімальний і максимальний радіуси логарифмічної виїмки, де І - довжина логарифмічної виїмки, h = Р2 -Р1 • висота підйому логарифмічної виїмки Місце розміщення сусідніх кульок з міжосьовими віддалями в горизонтальному ряду складає величину Ь, а по вертикальних рядах - с, причому Ь«с Робота розкатника здійснюється наступним чином Розкатник встановлюється в оброблюваний отвір деталі 12, при умові, що деформувальні кульки 5 зміщені в ліве крайнє положення і є в контакті з виступом 8, при цьому умовний ЗОВНІШНІЙ діаметр деформувальних кульок 5 є мінімальним Причому при встановленні розкатника його вісь і вісь отвору повинні співпадати Після ВІДНОСНОГО правильного встановлення розкатника в оброблюваному отворі деталі 12, включають верстат в напрямку виходу кульок 5 по логарифмічних виїмках 7 згідно стрілки При цьому умовний ЗОВНІШНІЙ діаметр деформувальних кульок збільшується і вони входять в контакт з оброблюваною поверхнею деталі 12 і здійснюють процес пластичного деформування, при якому збільшується діаметр отвору і твердість поверхневого шару З метою підвищення продуктивності праці і якості процесу деформування можна використовувати циліндричні ролики До переваг розкатника відноситься розширення технологічних можливостей при обробці отворів різних діаметрів і підвищення продуктивності праці 4731 Фіг. 1 ПО А-А Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
