Пристрій для розточування кільцевих канавок в отворах корпусних деталей

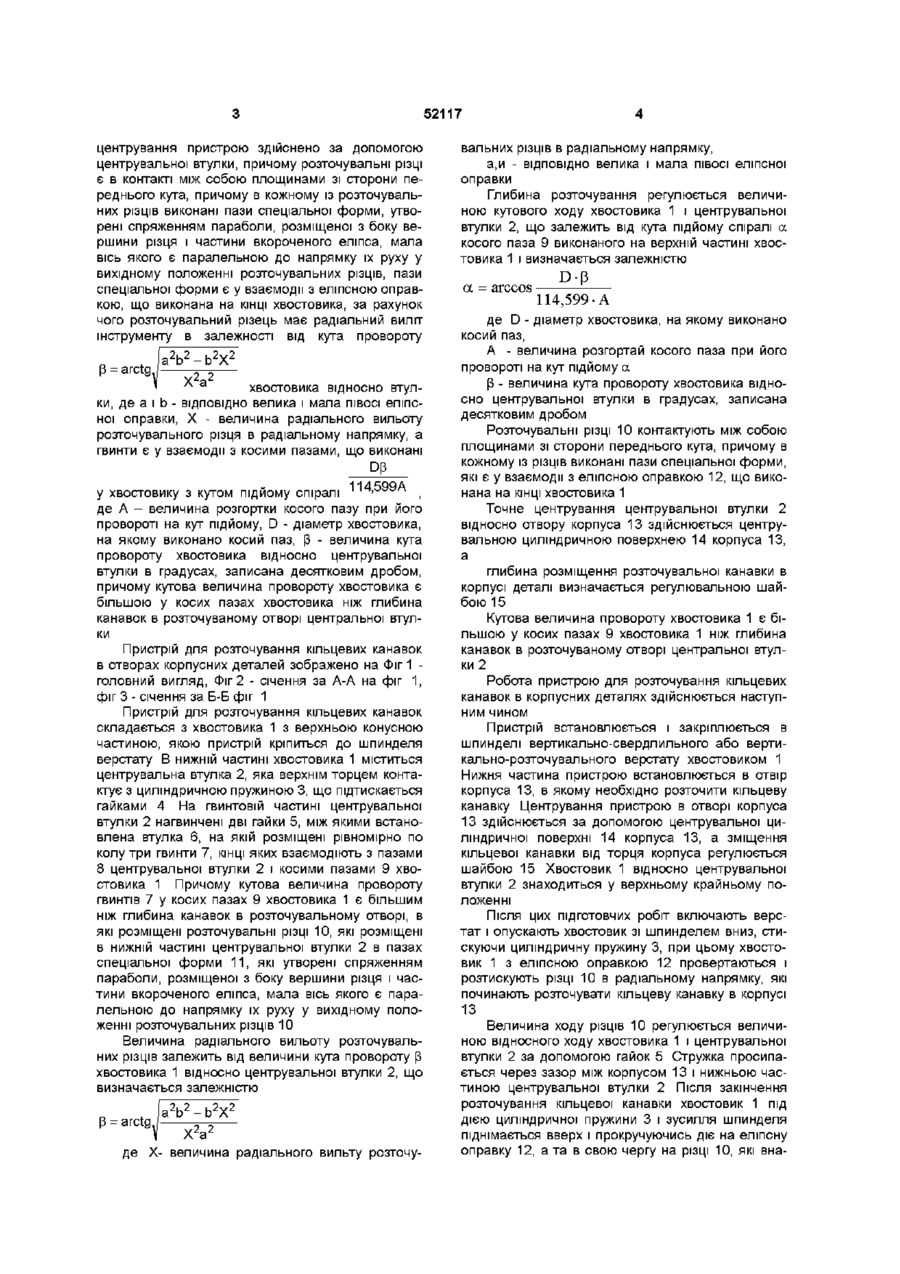

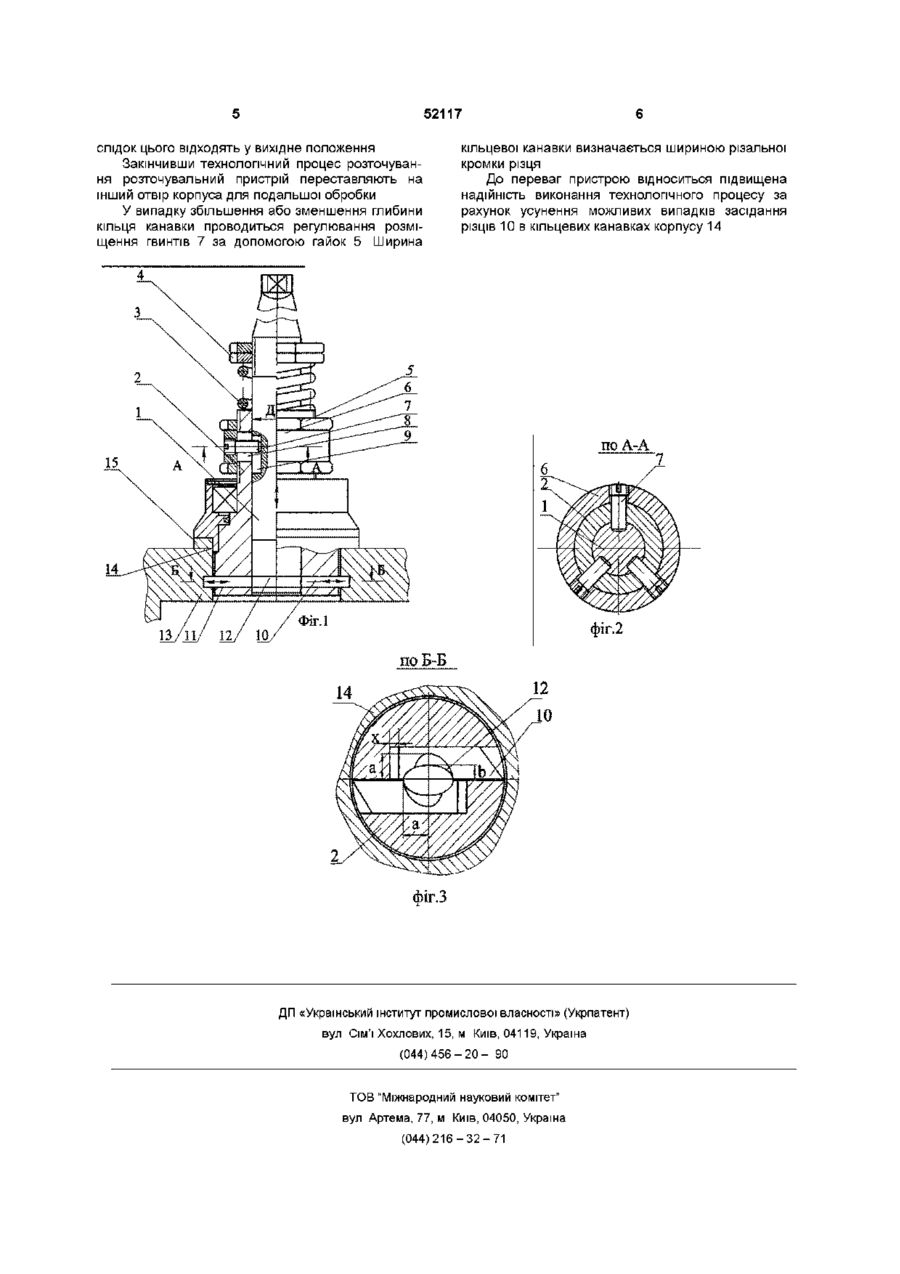

Пристрій для розточування кільцевих канавок в отворах корпусних деталей, який виконаний у вигляді хвостовика, що є в контакті з центрувальною втулкою, в нижній частині якої радіально розміщені розточувальні різці, а у верхній частині втулки рівномірно по колу розміщені пальці, які є в контакті з ВІДПОВІДНИМИ пазами хвостовика і центральної втулки, а центрування пристрою здійснено за допомогою центрувального корпусу, який відрізняється тим, що розточувальні різці є в контакті між собою площинами зі сторони переднього кута, причому в кожному із розточувальних різців виконані пази спеціальної форми, утворені спряженням параболи, розміщеної з боку вершини різця і частини вкороченого еліпса, мала вісь якого є паралельною до напрямку їх руху у вихідному положенні розточувальних різців, пази спеціальної форми є у взаємодії з еліпсною оправкою, що виконана на КІНЦІ хвостовика, за рахунок чого розточувальний різець має радіальний виліт інструменту в залежності від кута провороту Винахід відноситься до галузі машинобудування і може мати широке використання для розточування кільцевих канавок в отворах корпусних деталей під манжети, стопорні кільця та інше Відомий пристрій для розточування кільцевих канавок в отворах корпусних деталей, який виконаний у вигляді хвостовика, що є в контакті з центрувальною втулкою в нижній частині якої радіальне розміщені розточувальні різці, а у верхній частині втулки рівномірно по колу розміщені пальці, які є в контакті з ВІДПОВІДНИМИ пазами хвостовика і центральної втулки, а центрування пристрою здійснено за допомогою центрувального корпусу (Гевко Б М , та ІНШІ "Механізми з гвинтовими пристроями", Львів, видавництво "Світ", рис 6 10, 1993р) Основний недолік вищевказаного пристрою полягає в тому, що він не забезпечує надійного відведення різців у вихідне положення при їх розточуванні В основу винаходу поставлено задачу підвищення надійності виконання технологічного процесу шляхом виконання пристрою для розточування кільцевих канавок в отворах корпусних деталей у вигляді хвостовика, що є в контакті з центрувальною втулкою в нижній частині якої радіально розміщені розточувальні різці, а у верхній частині втулки рівномірно по колу розміщені пальці, які є в контакті з ВІДПОВІДНИМИ пазами хвостовика і центральної втулки, а центрування пристрою здійснено за допомогою хвостовика, що є в контакті з центрувальною втулкою в нижній частині якої радіально розміщені розточувальні різці, а у верхній частині центрувальної втулки рівномірно по колу розміщені пальці, які є в контакті з ВІДПОВІДНИМИ пазами хвостовика і центрувальної втулки, а = arctg хвостовика відносно XV втулки, де а і b - ВІДПОВІДНО велика і мала ПІВОСІ еліпсної оправки, X - величина радіального вильоту розточувального різця в радіальному напрямку, а гвинти є у взаємодії з косими пазами, що виконані у хвостовику з кутом підйому спіралі а = arccos 114,599 А , де А - величина розгорт ки косого паза при його провороті на кут підйому, D - діаметр хвостовика, на якому виконано косий паз, р - величина кута провороту хвостовика відносно центрувальної втулки в градусах, записана десятковим дробом, причому кутова величина провороту хвостовика є більшою у косих пазах хвостовика, ніж глибина канавок в розточуваному отворі центральної втулки ю 52117 центрування пристрою здійснено за допомогою центрувальної втулки, причому розточувальні різці є в контакті між собою площинами зі сторони переднього кута, причому в кожному із розточувальних різців виконані пази спеціальної форми, утворені спряженням параболи, розміщеної з боку вершини різця і частини вкороченого еліпса, мала вісь якого є паралельною до напрямку їх руху у вихідному положенні розточувальних різців, пази спеціальної форми є у взаємодії з еліпсною оправкою, що виконана на КІНЦІ хвостовика, за рахунок чого розточувальний різець має радіальний виліт інструменту в залежності від кута провороту = arctg 2V2 .2и2 azbz-bzX 2 Х а 2 хвостовика відносно втул ки, де а і b - ВІДПОВІДНО велика і мала ПІВОСІ еліпс ної оправки, X - величина радіального вильоту розточувального різця в радіальному напрямку, а гвинти є у взаємодії з косими пазами, що виконані Dp у хвостовику з кутом підйому спіралі де А - величина розгортки косого пазу при його провороті на кут підйому, D - діаметр хвостовика, на якому виконано косий паз, [3 - величина кута провороту хвостовика відносно центрувальної втулки в градусах, записана десятковим дробом, причому кутова величина провороту хвостовика є більшою у косих пазах хвостовика ніж глибина канавок в розточуваному отворі центральної втулки Пристрій для розточування кільцевих канавок в отворах корпусних деталей зображено на Фіг 1 головний вигляд, Фіг 2 - січення за А-А на фіг 1, фіг 3 - січення за Б-Б фіг 1 Пристрій для розточування кільцевих канавок складається з хвостовика 1 з верхньою конусною частиною, якою пристрій кріпиться до шпинделя верстату В нижній частині хвостовика 1 міститься центрувальна втулка 2, яка верхнім торцем контактує з циліндричною пружиною 3, що підтискається гайками 4 На гвинтовій частині центрувальної втулки 2 нагвинчені дві гайки 5, між якими встановлена втулка 6, на якій розміщені рівномірно по колу три гвинти 7, КІНЦІ яких взаємодіють з пазами 8 центрувальної втулки 2 і косими пазами 9 хвостовика 1 Причому кутова величина провороту гвинтів 7 у косих пазах 9 хвостовика 1 є більшим ніж глибина канавок в розточувальному отворі, в які розміщені розточувальні різці 10, які розміщені в нижній частині центрувальної втулки 2 в пазах спеціальної форми 1 1 , які утворені спряженням параболи, розміщеної з боку вершини різця і частини вкороченого еліпса, мала вісь якого є паралельною до напрямку їх руху у вихідному положенні розточувальних різців 10 Величина радіального вильоту розточувальних різців залежить від величини кута провороту [З хвостовика 1 відносно центрувальної втулки 2, що визначається залежністю = arctg де .2u2 V a z b z - b z2X 2 X2a2 Х- величина радіального вильту розточу вальних різців в радіальному напрямку, а,и - ВІДПОВІДНО велика і мала ПІВОСІ еліпсної оправки Глибина розточування регулюється величиною кутового ходу хвостовика 1 і центрувальної втулки 2, що залежить від кута підйому спіралі а косого паза 9 виконаного на верхній частині хвостовика 1 і визначається залежністю D-P а = arccos 114,599 А де D - діаметр хвостовика, на якому виконано косий паз, А - величина розгортай косого паза при його провороті на кут підйому а [З - величина кута провороту хвостовика відносно центрувальної втулки в градусах, записана десятковим дробом Розточувальні різці 10 контактують між собою площинами зі сторони переднього кута, причому в кожному із різців виконані пази спеціальної форми, які є у взаємодії з еліпсною оправкою 12, що виконана на КІНЦІ хвостовика 1 Точне центрування центрувальної втулки 2 відносно отвору корпуса 13 здійснюється центрувальною циліндричною поверхнею 14 корпуса 13, а глибина розміщення розточувальної канавки в корпусі деталі визначається регулювальною шайбою 15 Кутова величина провороту хвостовика 1 є більшою у косих пазах 9 хвостовика 1 ніж глибина канавок в розточуваному отворі центральної втулки 2 Робота пристрою для розточування кільцевих канавок в корпусних деталях здійснюється наступним чином Пристрій встановлюється і закріплюється в шпинделі вертикально-свердлильного або вертикально-розточувального верстату хвостовиком 1 Нижня частина пристрою встановлюється в отвір корпуса 13, в якому необхідно розточити кільцеву канавку Центрування пристрою в отворі корпуса 13 здійснюється за допомогою центрувальної циліндричної поверхні 14 корпуса 13, а зміщення кільцевої канавки від торця корпуса регулюється шайбою 15 Хвостовик 1 відносно центрувальної втулки 2 знаходиться у верхньому крайньому положенні Після ЦИХ ПІДГОТОВЧИХ робіт включають верстат і опускають хвостовик зі шпинделем вниз, стискуючи циліндричну пружину 3, при цьому хвостовик 1 з еліпсною оправкою 12 провертаються і розтискують різці 10 в радіальному напрямку, які починають розточувати кільцеву канавку в корпусі 13 Величина ходу різців 10 регулюється величиною відносного ходу хвостовика 1 і центрувальної втулки 2 за допомогою гайок 5 Стружка просипається через зазор між корпусом 13 і нижньою частиною центрувальної втулки 2 Після закінчення розточування кільцевої канавки хвостовик 1 під дією циліндричної пружини 3 і зусилля шпинделя піднімається вверх і прокручуючись діє на еліпсну оправку 12, а та в свою чергу на різці 10, які вна 52117 слідок цього відходять у вихідне положення Закінчивши технологічний процес розточування розточувальний пристрій переставляють на інший отвір корпуса для подальшої обробки У випадку збільшення або зменшення глибини кільця канавки проводиться регулювання розміщення гвинтів 7 за допомогою гайок 5 Ширина кільцевої канавки визначається шириною різальної кромки різця До переваг пристрою відноситься підвищена надійність виконання технологічного процесу за рахунок усунення можливих випадків засідання різців 10 в кільцевих канавках корпусу 14 по А-А фіг,2 поБ-Б 14 фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
