Розкатник

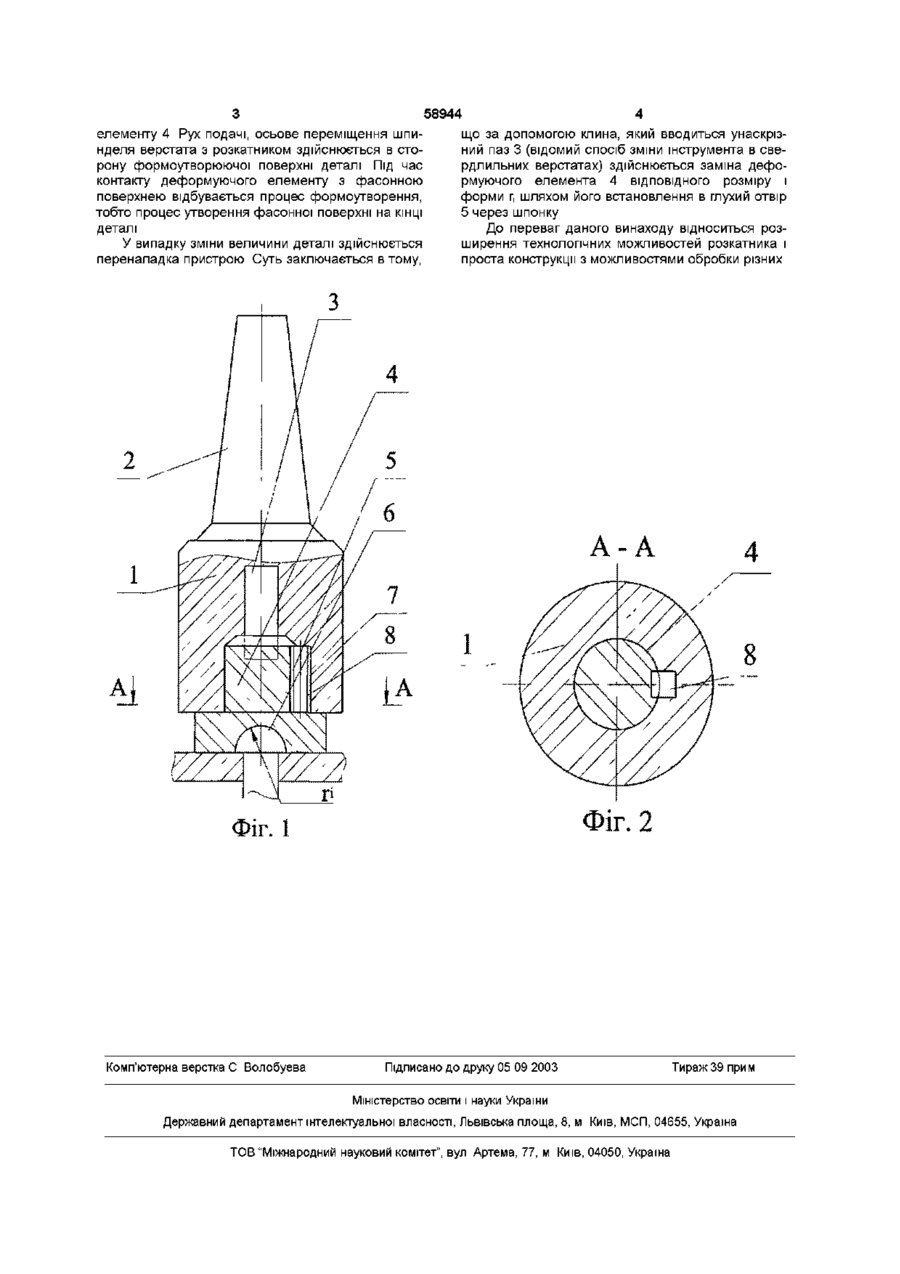

Розкатник, який складається з корпуса, хвостовика, деформуючого елемента, зв'язаного з хвостовиком, та елементів кріплення, який відрізняється тим, що корпус виконано у вигляді циліндра, в нижній торцевій частині якого виконано глухий конусний центральний отвір, в який встановлено деформуючий елемент з торцевим відкритим радіусним профілем, на меншому діаметрі конусної поверхні деформуючий елемент є у взаємодії з корпусом, а в центральній частині корпуса виконано наскрізний паз, нижня твірна якого розміщена нижче верхньої частини деформуючого елемента Винахід відноситься до обробки металів і може мати практичне використання в машинобудуванні і ремонтній справі для отримання складних фасонних профілів на кінцях круглих та інших заготовок Відомий розкатник, який складається з корпуса, хвостовика, деформуючого елементу та елементів кріплення (Патент США 3768289, кп 7267,1973) До недоліків даного розкатника відноситься утрудненість переналадки на інший профіль, зміна поверхні деформуючого елементу пов'язана із значними витратами часу, і тому обмежене його використання при ЗМІННІЙ номенклатурі виробів Найближчим до запропонованого винаходу є розкатник, який складається з корпуса, хвостовика, деформуючого елемента, зв'язаного з хвостовиком, та елементів кріплення (Патент України № 38439, Бюл №4, 2001 р) До недоліків цього розкатника слід віднести утрудненість переналадки на інший профіль, зміна поверхні деформуючого елементу пов'язана із значними витратами часу, і тому обмежене його використання при ЗМІННІЙ номенклатурі виробів В основу винаходу поставлена задача розширення технологічних можливостей розкатника, тобто швидку заміну деформуючого елементу шляхом застосування розкатника, який складається з корпуса, хвостовика, деформуючого елемента, зв'язаного з хвостовиком, та елементів кріплення, причому корпус виконано у вигляді циліндра, в нижній торцевій частині якого виконано глухий центральний конусний отвір, в який встановлено деформуючий елемент з торцевим відкритим радіусним профілем, на меншому діаметрі конусної поверхні якої деформуючий елемент є у взаємодії з корпусом, а в центральній частині корпуса виконано наскрізний паз, нижня твірна якого розміщена нижче верхньої частини деформуючого елемента Розкатник зображено на фіг 1 - загальний вигляд, фіг 2 - січення по А-А на фіг 1 Корпус 1 розкатника виконано у вигляді циліндра, у верхній частині якого приварено хвостовик 2 В центральній частині корпуса 1 виконано наскрізний паз 3 для заходу клина і вибивання деформуючого елемента 4 (клин на кресленні не показано) Нижня твірна наскрізного пазу 3 розміщена нижче верхньої частини деформуючого елемента 4 В циліндричному корпусі 1 з нижньої торцевої частини виконано глухий центральний отвір 5, в який встановлено деформуючий елемент 4 З відкритої торцевої поверхні деформуючого елементу 4 виконано відкритий радіусний профіль 6 для отримання складних фасонних профілів г, на кінцях круглих та інших деталей Деформуючий елемент 4 взаємодіє з корпусом 1 через шпон очний паз 7 і шпонку 8, яка забезпечує необхідну МІЦНІСТЬ цих елементів при розкатуванні Робота розкатника здійснюється таким чином Обертовий рух від верстату передається хвостовику 2, циліндричному корпусу 1 і деформуючому 00 ю 58944 елементу 4 Рух подачі, осьове переміщення шпинделя верстата з розкатником здійснюється в сторону формоутворюючої поверхні деталі Під час контакту деформуючого елементу з фасонною поверхнею відбувається процес формоутворення, тобто процес утворення фасонної поверхні на КІНЦІ деталі У випадку зміни величини деталі здійснюється переналадка пристрою Суть заключається в тому, що за допомогою клина, який вводиться унаскрізний паз 3 (відомий спосіб зміни інструмента в свердлильних верстатах) здійснюється заміна деформуючого елемента 4 ВІДПОВІДНОГО розміру і форми г, шляхом його встановлення в глухий отвір 5 через шпонку До переваг даного винаходу відноситься розширення технологічних можливостей розкатника і проста конструкції з можливостями обробки різних А-А Фіг. 2 Фіг. 1 Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
