Пристрій струмопідводу і спосіб живлення електролізерів для отримання алюмінію
Формула / Реферат
1.Устройство токоподвода к электролизерам для получения алюминия с двухрядным поперечным расположением их в ряду, содержащее анодную ошиновку, соединенную с анодами посредством анодных штырей, катодную ошиновку из катодных стержней с гибкими пакетами, выступающими по обе стороны катодного кожуха электролизера с днищем, сборные катодные шины на входной и выходной сторонах катодного кожуха электролизера, соединительные шины, шунтирующий элемент, соединение катодной и анодной ошиновки и шину цепи коррекции магнитного поля, расположенную параллельно поперечной оси электролизера у торца катодного кожуха, отличающееся тем, что, с целью стабилизации работы и повышения производительности электролизера, оно снабжено дополнительной шиной, размещенной в цепи коррекции магнитного поля параллельно поперечной оси катодного кожуха, соединение катодной ошиновки с анодной ошиновкой следующего в ряду электролизера выполнено в виде шинных модулей, состоящих из двух полустояков, причем один из полустояков жестко соединен со сборной катодной шиной на выходной стороне, соединенной с четырьмя гибкими пакетами, а другой полустояк соединен соединительными шинами, размещенными под днищем катоднго кожуха, и связан со сборными катодными пакетами на входной стороне, соединенными с двумя гибкими пакетами каждый.
2.Устройство по п.1, отличающееся тем, что соединительные шины расположены под днищем катодного кожуха параллельно поперечной оси электролизера и одна другой.
3.Способ питания электролизеров для получения алюминия с двухрядным поперечным расположением их в ряду, включающий подачу тока в электрическую цепь серии и цепь коррекции магнитного поля, отличающийся тем, что подачу тока в цепь коррекции магнитного поля осуществляют в направлении, совпадающем с направлением тока в ряду электролизеров.
4.Способ по п.3, отличающийся тем, что ток в цепи коррекции магнитного поля составляет 5-80% от тока серии электролизеров.
5.Способ по п.4, отличающийся тем, что ток в цепи коррекции магнитного поля предпочтительно составляет 20-70% от тока серии электролизеров.
Текст

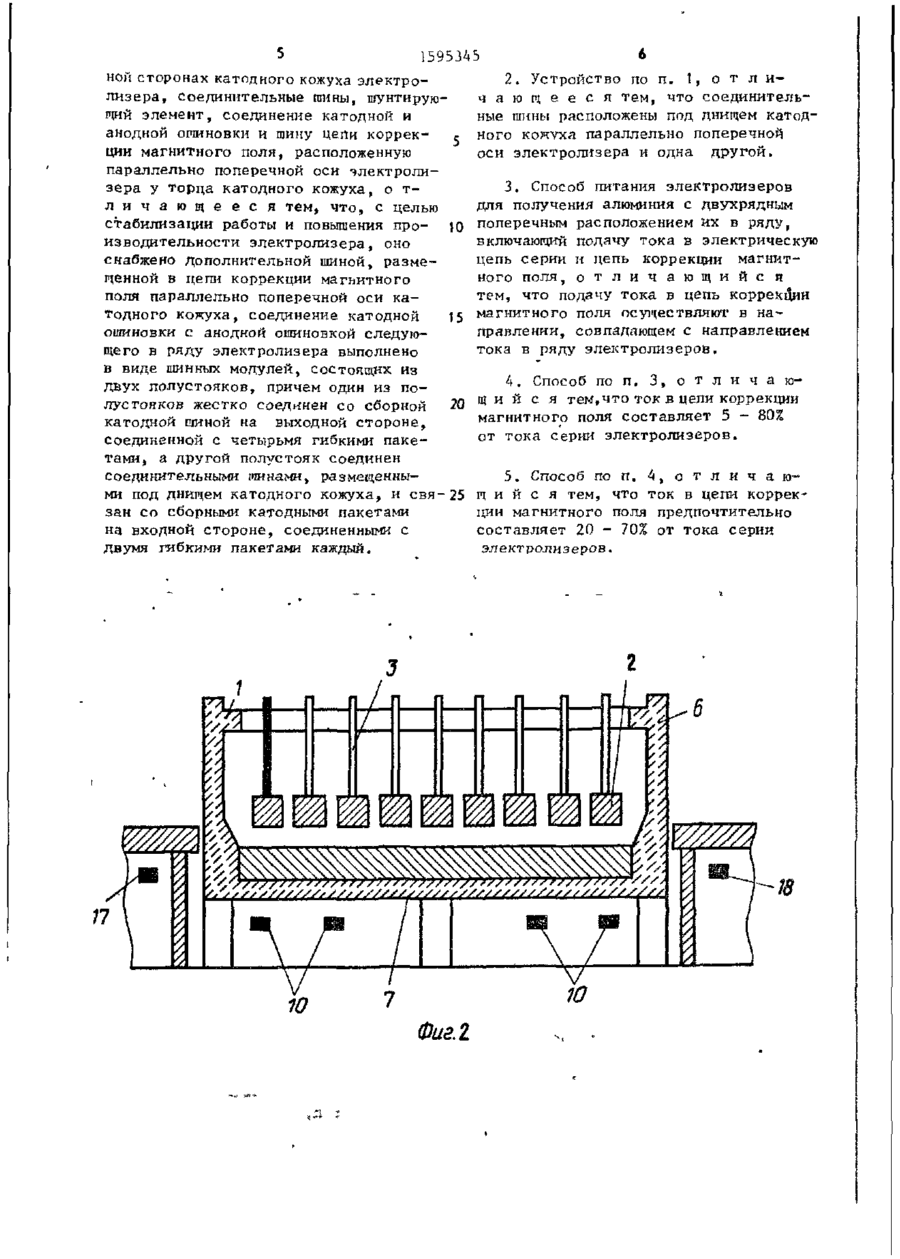

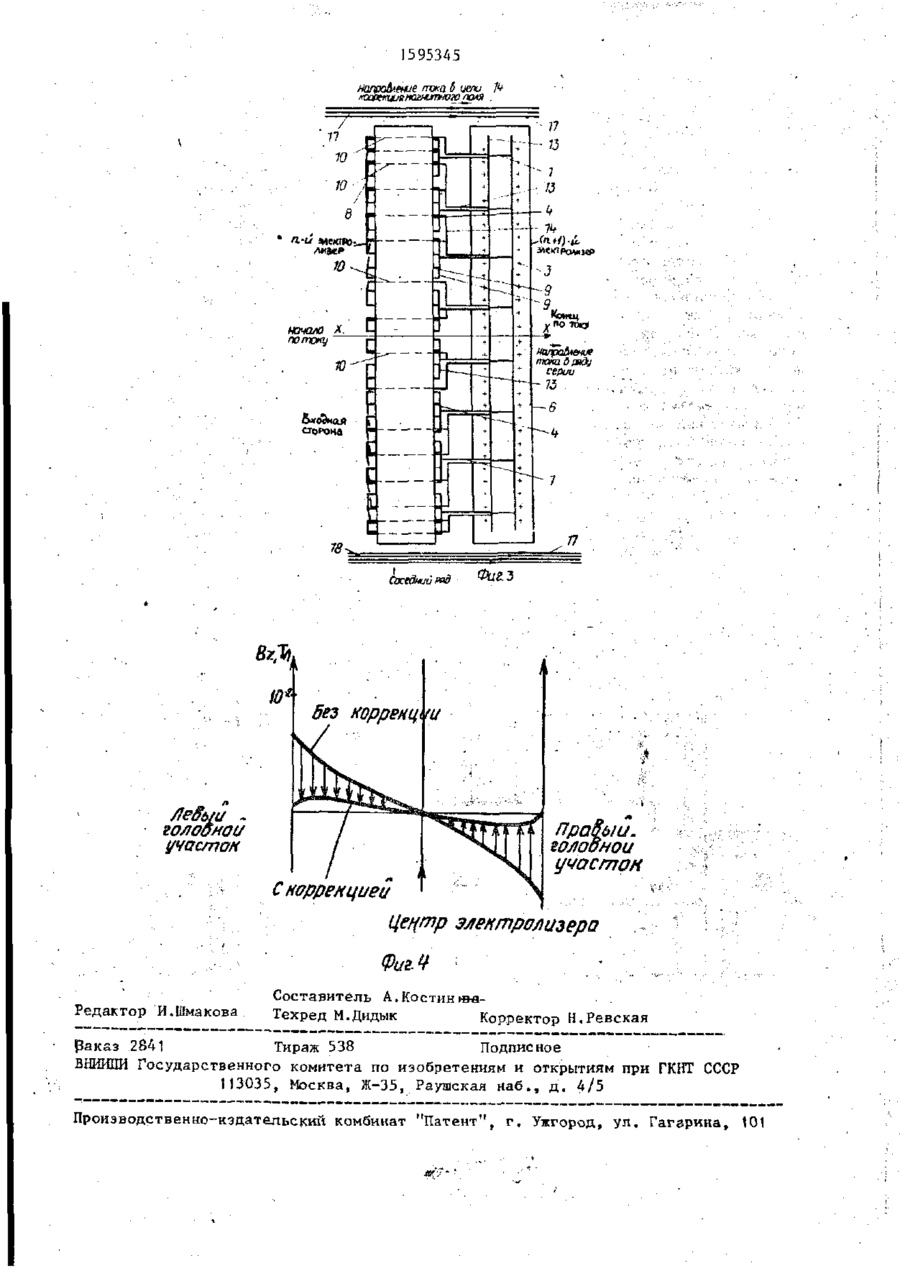

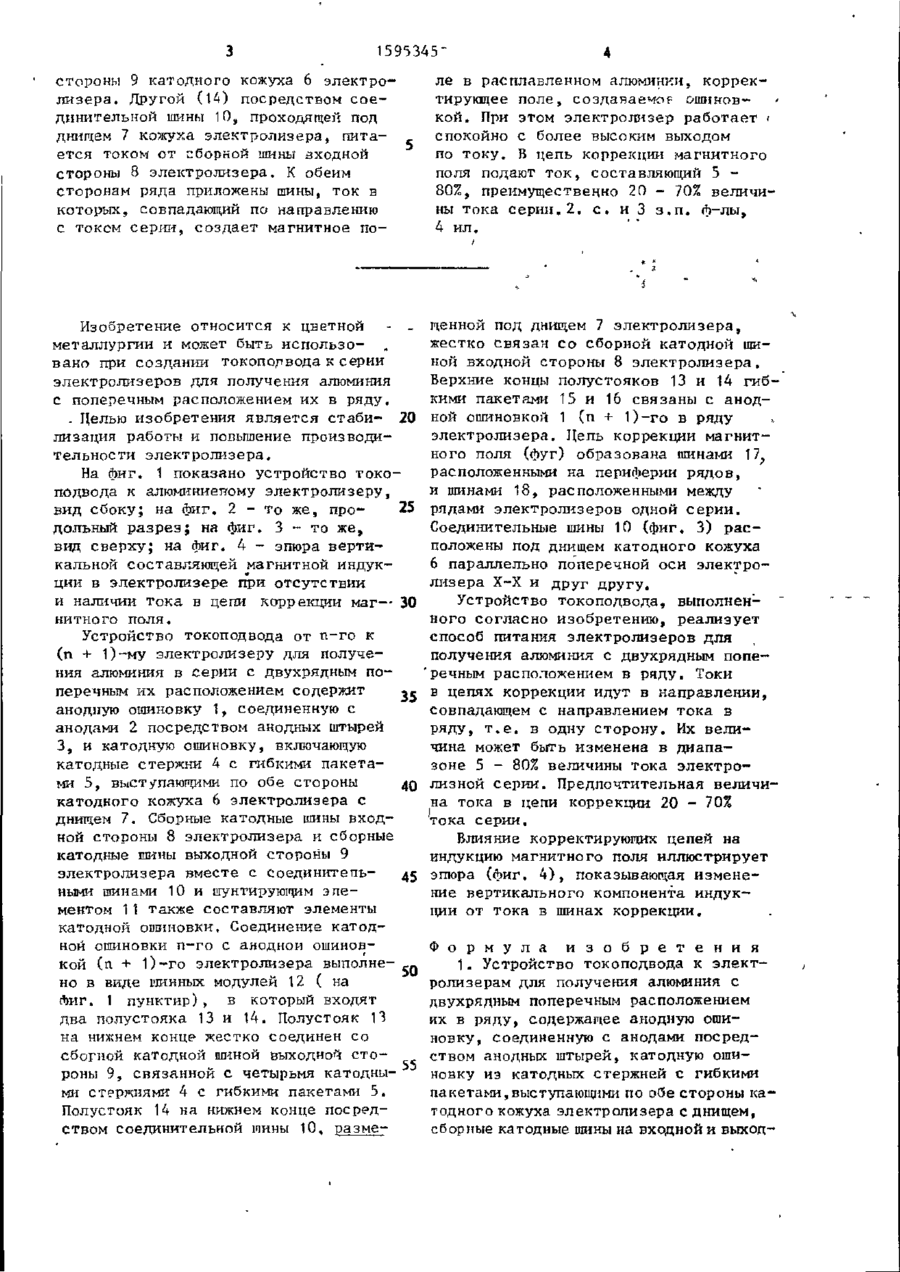

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 С 25 С 3/16 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТИРЫТИЯМ ПРИ ГКНТ СССР 1 (21) (22) (31) (32) 40276.19/23-02 0Д.06.Я6 8508924 05.06.85 (зз) FR ; r . : . . . , " / " -: ': ; (54) УСТРОЙСТВО ТОКОПОДВОДА И СПОСОБ" ПИТАНИЯ ЭЛЕКТРОЛИЗЕРОВ ДЛЯ ПОЛУЧЕНИЯ ; *. ^ *>'•.-•-• АЛЮМИНИЯ • • ' • : (57) Изобретение относится к цветной металлургии. Цель изобретения - ста- билизацня работы и повышение производительности электролизера. Устройство токолодвода меэчду двумя соседними в ряду электролизерами выполнено в виде шинных модулей 12 с двумя полустояками 13 и 14. Один из них питается током четырех катодных стержней 4. 'через сборные катодные шины выходной -• (46) 23.09.90. Бюл. № 35 ' (71) Алюминиюм -Пешинэ (FR) (72) Жозеф Шаффи, Бернар Лангон и Мишель Леруа (FR) (53) 669.713.72 (038.8) (56) Патент СССР р 1082329, кл. С.25 С 3/16, 1984: Патент Великобритании № 2020700, кл. С 25 С 3/06, 1979. 12. 15 Злектрапцъер ft g 5 10 Фиг.1 7 'Электролизер П.+І 1595345 стороны 9 катодного кожуха 6 электролизера. Д Р У Г О Й (14) посредством соединительной шины 10, проходящей под днищем 7 кожуха электролизера, питается током от сборной шины входной стороны 8 электролизера. К обеим сторонам ряда приложены шины, ток в которых, совпадающий по направлению с током серии, создает магнитное по Изобретение относится к цветной металлургии и может быть использовано при создании токополводак серии электролизеров для получения алюминия с поперечным расположением их в ряду. - Целью изобретения является стаби- 20 лизация работы и повышение производительности электролизера. На фиг. 1 показано устройство токоподвода к алюминиевому электролизеру, 25 вид сбоку; на фиг. 2 - то же, продольный разрез; на фиг. 3 - то же, вид сверху; на фиг. 4 - эгаора вертикальной составляющей магнитной индукции в электролизере при отсутствии и наличии тока в цепи коррекции маг-- 30 нитного поля. Устройство токоподвода от п-го к (п + 1)-му электролизеру для получения алюминия в серии с двухрядным поперечным их расположением содержит 35 анодную ошиновку 1, соединенную с анодами 2 посредством анодных штырей 3, и катодную ошиновку, включающую катодные стержни А с гибкими пакетами 5, выступающими по обе стороны 40 катодного кожуха 6 электролизера с днищем 7. Сборные катодные шины входной стороны 8 электролизера и сборные катодные шины выходной стороны 9 электролизера вместе с соединитепь45 ными шинами 10 и шунтирующим элементом 11 также составляют элементы катодной ошиновки. Соединение катодной ошиновки п-го с анодной ошиновкой (п + 1)-го электролизера выполне50 но в виде шинных модулей 12 ( на Лиг. 1 пунктир), в который входят два полустояка 13 и 14. Полустояк 13 на нижнем конце жестко соединен со сбогной катодной шиной выходной стороны 9 S связанной с четырьмя катодны- 55 ми стержнями 4 с гибкими пакетами 5. Полустояк 14 на нижнем конце посредством соединительной шины 10, разме ле в расплавленном алюминии, корректирующее поле, создаваемо? ошиновкой. При этом электролизер работает ' спокойно с более высоким выходом по току. В цепь коррекции магнитного поля подают ток, составляющий 5 80%, преимущественно 20 - 70% величины тока серии, 2. с. и 3 з.п. ф-лы, А ил. пенной под днищем 7 электролизера, жестко связан со сборной катодной шиной входной стороны 8 электролизера. Верхние концы полустояков 13 и 14 гибкими пакетами 15 и 16 связаны с анодной ошиновкой 1 (п + 1)-го в ряду электролизера. Цепь коррекции магнитного поля (фуг) образована шинами 17^ расположенными на периферии рядов, и шинами 18, расположенными между рядами электролизеров одной серии. Соединительные шины 10 (фиг. 3) р а с положены под днищем катодного кожуха 6 параллельно поперечной оси электролизера Х-Х и друг другу. Устройство токоподвода, выполненного согласно изобретению, реализует способ питания электролизеров для получения алюминия с двухрядным поперечным расположением в ряду. Токи в цепях коррекции идут в направлении, совпадающем с направлением тока в ряду, т . е . в одну сторону. Их величина может быть изменена в диапазоне 5 - 80% величины тока э л е к т р о лизной серии. Предпочтительная величина тока в цепи коррекции 20 - 70% тока серии. Влияние корректирующих цепей на индукцию магнитного поля иллюстрирует эпюра (фиг. 4 ) , показывающая изменение вертикального компонента индукции от тока в шинах коррекции. Ф о р м у л а и з о б р е т е н и я 1. Устройство токоподвода к э л е к т ролизерам для получения алюминия с двухрядным поперечным расположением их в ряду, содержащее анодную ошиновку, соединенную с анодами посредством анодных штырей, катодную ошиновку из катодных стержней с гибкими пакетами,выступающими по обе стороны к а тодного кожуха электролизера с днищем, сборные катодные шины на входной и выход 1595345 2. Устройство по п. 1, о т л иной сторонах катодного кожуха электролизера, соединительные тины, шунтируюч а ю щ е е с я тем, что соединительщнй элемент, соединение катодной и ные шины расположены под днищем катоданодной оииновки и шину цепи коррек- с ного КОЯУХЛ параллельно поперечной цни магнитного поля, расположенную оси электролизера и одна другой. параллельно поперечной оси -электролизера у торца катодного кожуха, о т3. Способ питания электролизеров л и ч а ю щ е е с я тем, что, с целью для получения алюминия с двухрядным стабилизации работы и повышения про- 10 поперечным расположением их в ряду, изводительности электролизера, оно включающий подачу тока в электрическую снабжено дополнительной шиной, размецепь серии и цепь коррекции магнитренной в цепи коррекции магьитного ного поля, о т л и ч а ю щ и й с я поля параллельно поперечной оси катем, что подачу тока в цепь коррекции тодного кожуха, соединение катодной 15 магнитного поля осуществляют в наошиновки с анодной ошиновкой следуюправлении, совпадающем с направлением щего в ряду электролизера выполнено тока в ряду электролизеров, в виде шинных модулей, состоящих из двух полустояков, причем один из по4. Способ по п. 3, о т л и ч а ю лустояков жестко соединен со сборной 20 щ и й с я тем,что ток в цепи коррекции катодной шиной на выходной стороне, магнитного поля составляет 5 - 80% соединенной с четырьмя гибкими пакеот тока серии электролизеров. тами, а другой полустояк соединен соединительными гаинами, размеренны5. Способ по п. 4, о т л и ч а ю ми под днищем катодного кожуха, и свя-25 щ и й с я тем, что ток в цепи коррекзан со сборными катодными пакетами ции магнитного поля предпочтительно на входной стороне, соединенными с составляет 20 - 70% от тока серия двумя гибкими пакетами каждый. электролизеров. Фиг. 2 1595345 нопракение ггокй Ь цепи 77 V 10 • ю •: • пи Коніц -по той* начало потоку р татйріду серии Ю CJQPOHtt соседний ряд 5ез норренц голодной участок Правый, голоонои участон С коррекцией Центр электролизера ФигМ Редактор И.Шмакова Составитель А.Костин>&аТехред М.Дндык Корректор Н.Ревская раказ 2841 Тираж 538 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, Ю 1 т'ш? - '
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for current feed and method of power supply of electrolyzers for producing aluminum
Автори англійськоюJozef Chaffee, Bernard Langon, Michel Leroy
Назва патенту російськоюУстройство токоподвода и способ питания электролизеров для получения алюминия
Автори російськоюЖозеф Шаффи, Бернар Лангон, Мишель Леруа
МПК / Мітки
МПК: C25C 3/16
Мітки: струмопідводу, отримання, електролізерів, живлення, спосіб, пристрій, алюмінію
Код посилання
