C25C 3/16 — пристрої для підведення електричного струму, наприклад шини

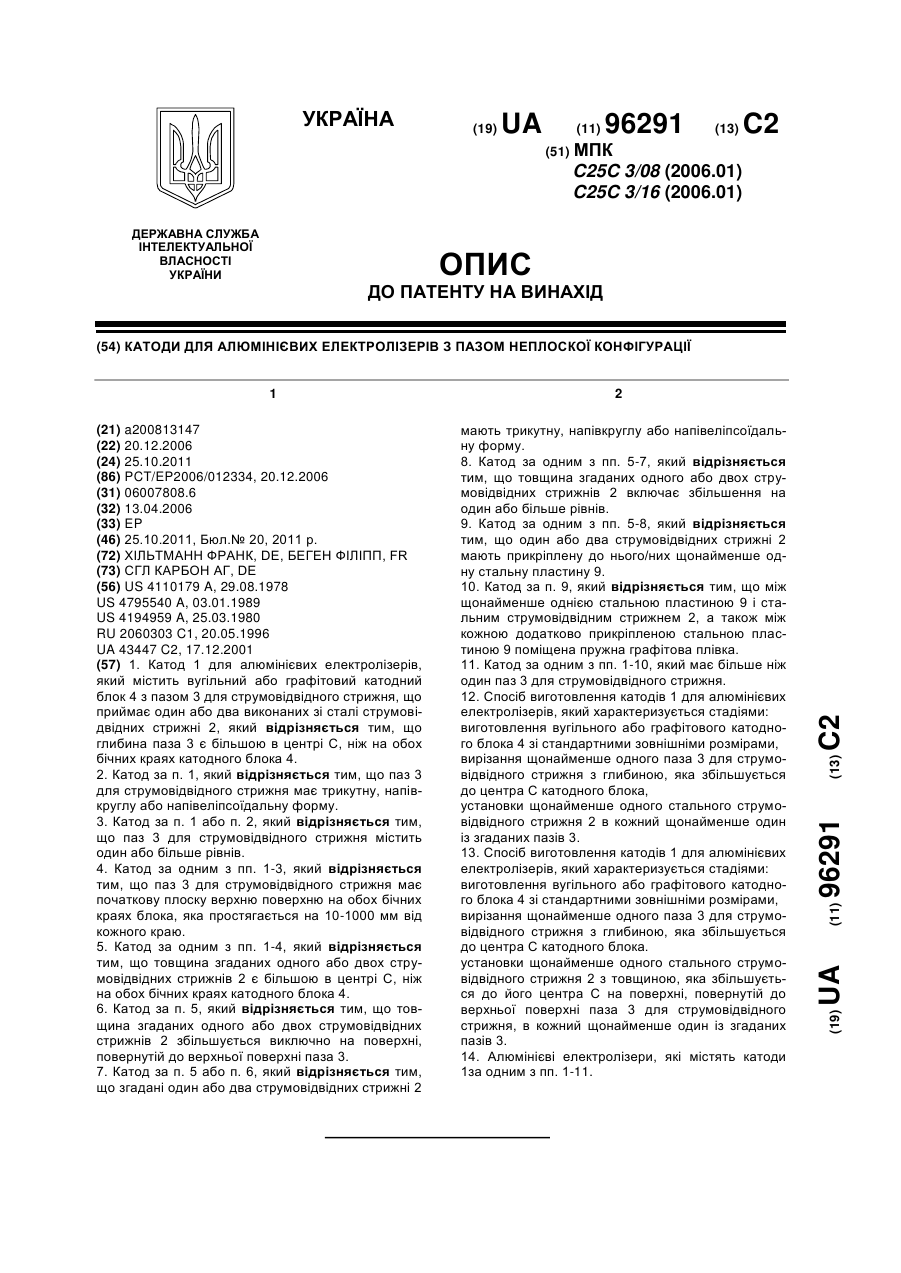

Номер патенту: 96291

Опубліковано: 25.10.2011

Автори: Хільтманн Франк, Беген Філіпп

МПК: C25C 3/08, C25C 3/16

Мітки: електролізерів, пазом, неплоскої, катоді, алюмінієвих, конфігурації

Формула / Реферат:

1. Катод 1 для алюмінієвих електролізерів, який містить вугільний або графітовий катодний блок 4 з пазом 3 для струмовідвідного стрижня, що приймає один або два виконаних зі сталі струмовідвідних стрижні 2, який відрізняється тим, що глибина паза 3 є більшою в центрі С, ніж на обох бічних краях катодного блока 4.2. Катод за п. 1, який відрізняється тим, що паз 3 для струмовідвідного стрижня має трикутну, напівкруглу або...

Номер патенту: 95416

Опубліковано: 25.07.2011

Автори: Лакомський Віктор Йосипович, Лакомський Вадим Вікторович, Залевський Анатолій Васильович, Галініч Володимир Іларіонович

МПК: H01R 11/00, H01R 4/01, C25C 3/16 ...

Мітки: анодного, електролізерів, електроконтактний, алюмінієвих, вузол, розбірний, спуску

Формула / Реферат:

Розбірний електроконтактний вузол багатоамперного електричного контакту анодного спуску електролізерів з боковим підводом струму для виробництва алюмінію, який містить струмопроводи і контакт міді зі сталлю, виконаний у вигляді мідної шини, притиснутої клином до сталевої рамки, яка є частиною сталевого штиря, забитого у тіло вуглецевого аноду електролізера, який відрізняється тим, що мідну шину виконано з двох половинок, які притиснені до...

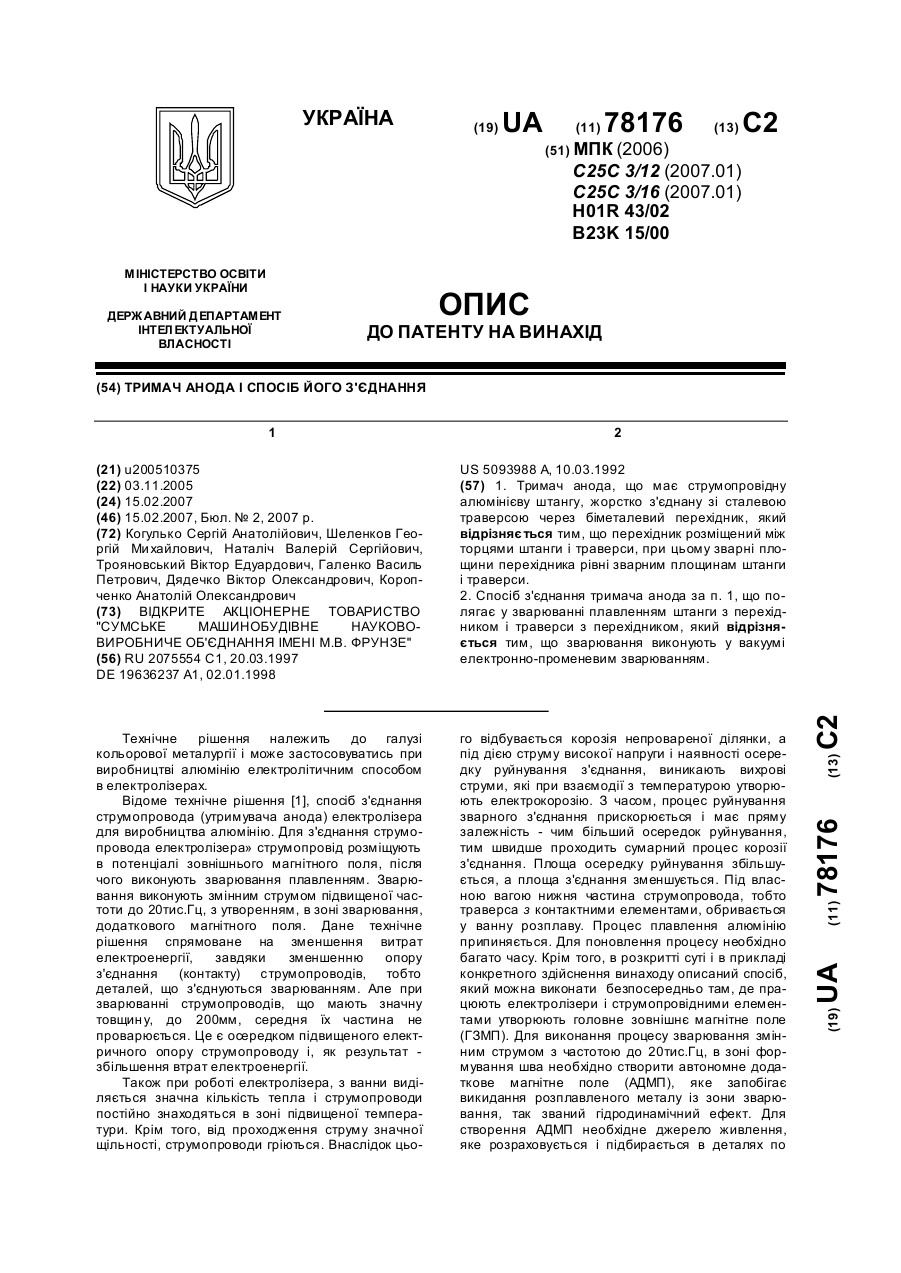

Номер патенту: 78176

Опубліковано: 15.02.2007

Автори: Галенко Василь Петрович, Коропченко Анатолій Олександрович, Дядечко Віктор Олександрович, Наталіч Валерій Сергійович, Шеленков Георгій Михайлович, Когулько Сергій Анатолійович, Трояновський Віктор Едуардович

МПК: C25C 3/16, B23K 15/00, H01R 43/02, C25C 3/12 ...

Мітки: з'єднання, анода, спосіб, тримач

Формула / Реферат:

1. Тримач анода, що має струмопровідну алюмінієву штангу, жорстко з'єднану зі сталевою траверсою через біметалевий перехідник, який відрізняється тим, що перехідник розміщений між торцями штанги і траверси, при цьому зварні площини перехідника рівні зварним площинам штанги і траверси.2. Спосіб з'єднання тримача анода за п. 1, що полягає у зварюванні плавленням штанги з перехідником і траверси з перехідником, який відрізняється тим, що...

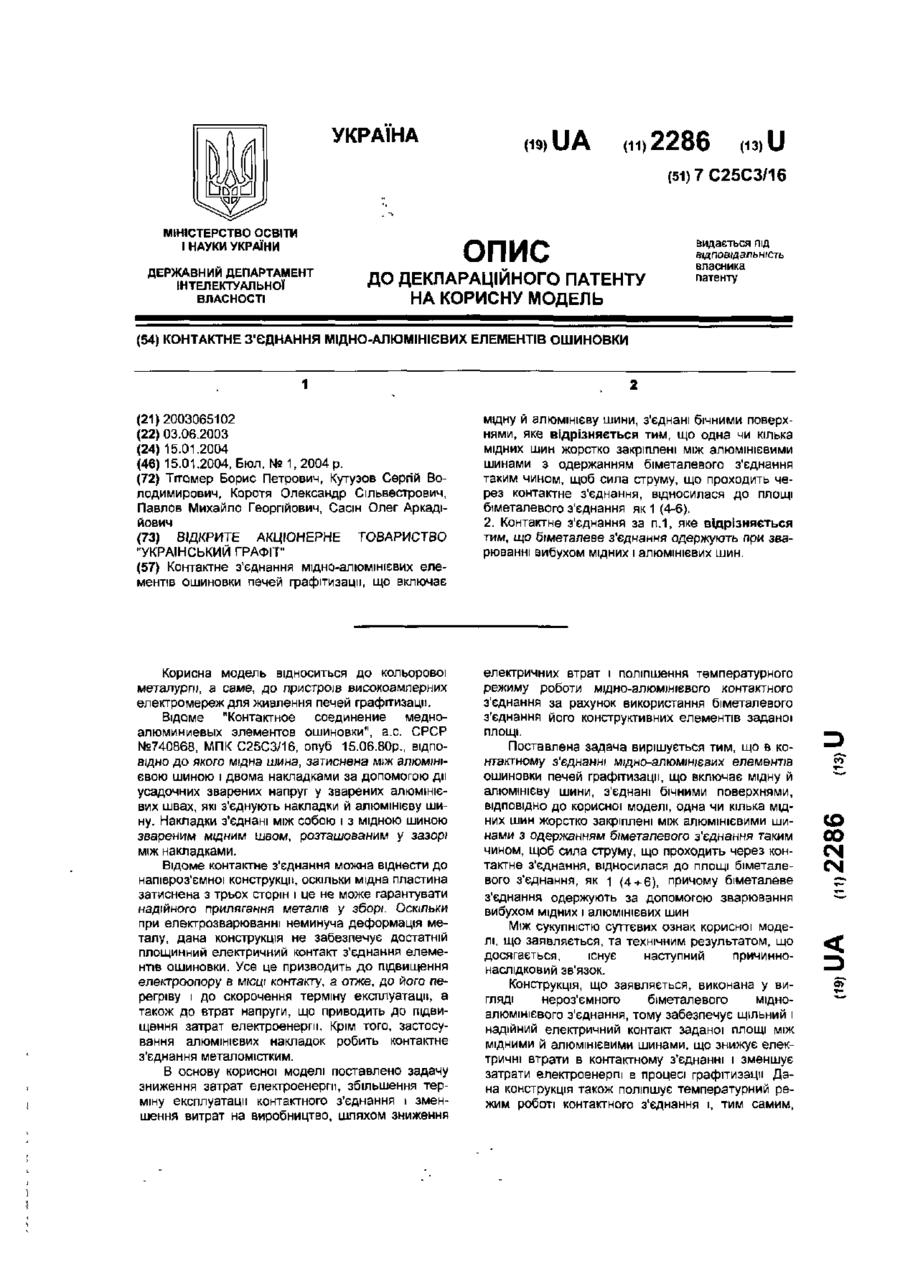

Номер патенту: 2286

Опубліковано: 15.01.2004

Автори: Павлов Михайло Георгійович, Тітомер Борис Петрович, Кутузов Сергій Володимирович, Коротя Олександр Сільвестрович, Сасін Олег Аркадійович

МПК: C25C 3/16

Мітки: з'єднання, ошиновки, мідно-алюмінієвих, елементів, контактне

Формула / Реферат:

Контактне з'єднання мідно-алюмінієвих елементів ошиновки печей графітизації, що включає мідну й алюмінієву шини, з'єднані бічними поверхнями, яке відрізняється тим, що одна чи кілька мідних шин жорстко закріплені між алюмінієвими шинами з одержанням біметалевого з'єднання таким чином, щоб сила струму, що проходить через контактне з'єднання, відносилася до площі біметалевого з'єднання  як 1:(4-6).2. Контактне з'єднання за п. 1, яке...

Номер патенту: 43447

Опубліковано: 17.12.2001

Автори: Шоу Раймонд Уолтер, Патон Борис Євгенович, Фрідман Михайло Олександрович, Юріч Драго Драгутін, Таран Олександр Якович, Лакомський Віктор Йосипович

МПК: C25C 3/08, C25C 3/16

Мітки: електролітична, металу, відновлення, комірка, виробництва

Формула / Реферат:

1. Електролітична комірка відновлення для виробництва металу, що включає в себе зовнішню сталеву оболонку, шар ізолюючого матеріалу, суміжний із зовнішньою сталевою оболонкою, вуглецевий шар, що покриває ізолюючий матеріал і захищає ізолюючий матеріал від електролітичної ванни в комірці, причому вуглецевий шар містить у собі, принаймні, один вуглецевий катодний блок, яка відрізняється тим, що вуглецевий катодний блок виконаний з множиною...

Номер патенту: 13745

Опубліковано: 25.04.1997

Автори: Сидякін Вячеслав Федорович, Кнігель Владімір Августовіч,

МПК: C25C 3/16

Мітки: одержання, з'єднання, алюмінію, спосіб, електролізерів, струмопроводів

Текст:

...для 35 "стояк-анодная ошиновка" часть технологиполучения алюминия, находящихся под поческого тока (I) электролиза будет протекать тенциалом во внешнем магнитном поле, по соединению, как показано на фиг.Ба. На сваркой плавлением переменным током поэтой же фигуре показано направление веквышенной частоты и созданием дополниторов Вх. By и Bz составляющих ОВМП, прительного магнитного поля в зоне сварки, 40 чем составляющая Вх направлена...

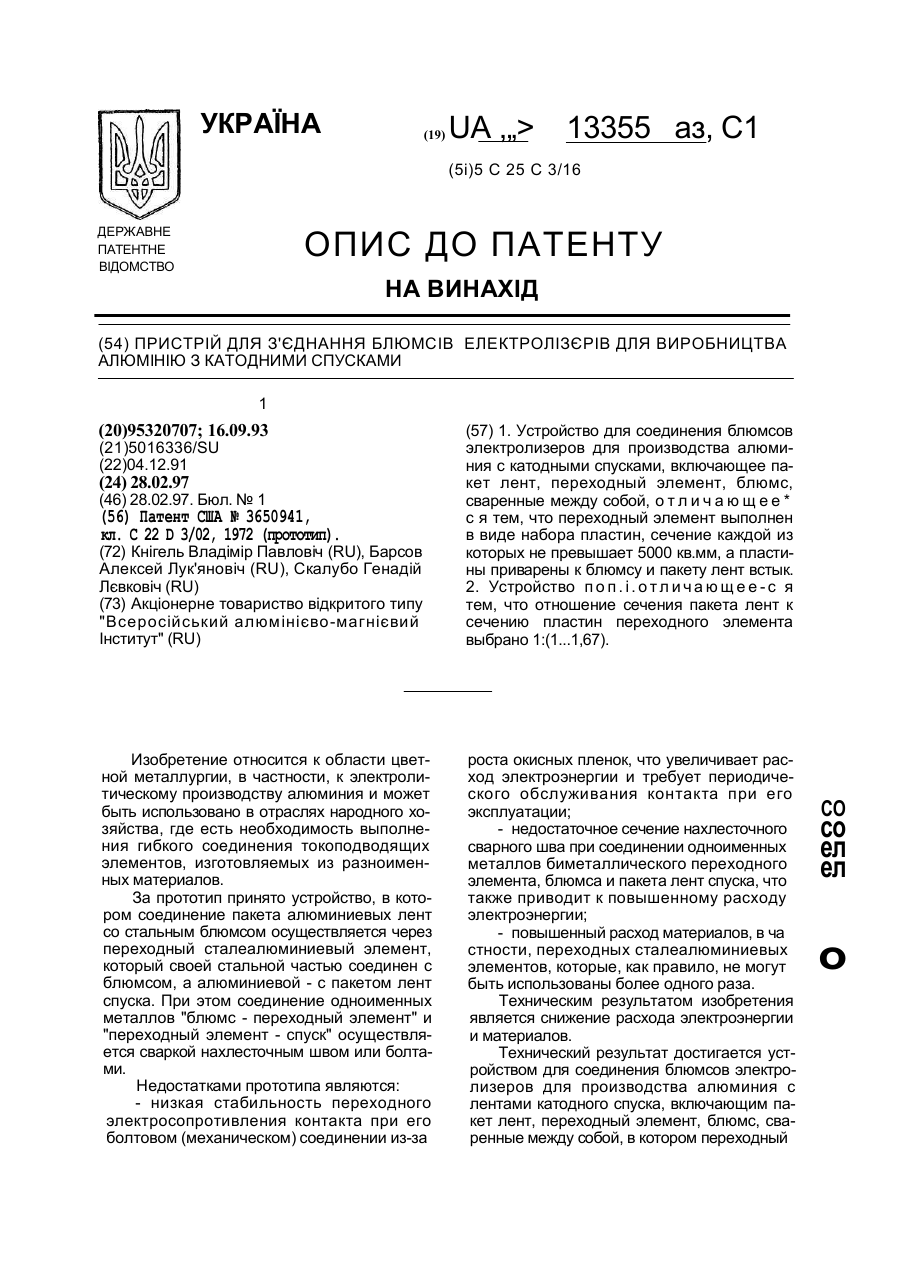

Номер патенту: 13355

Опубліковано: 28.02.1997

Автори: Барсов Алєксєй Лук'яновіч, Кнігель Владімір Павловіч, Скалубо Гєнадій Лєвковіч

МПК: C25C 3/16

Мітки: з'єднання, пристрій, блюмсів, виробництва, катодними, спусками, алюмінію, електролізерів

Формула / Реферат:

(57) 1. Устройство для соединения блюмсов электролизеров для производства алюминия с катодными спусками, включающее пакет лент, переходный элемент, блюмс, сваренные между собой, отличающееся тем, что переходный элемент выполнен в виде набора пластин, сечение каждой из которых не превышает 5000 кв.мм, а пластины приварены к блюмсу и пакету лент встык. 2. Устройство по п.1. отличающееся тем, что отношение сечения пакета лент к сечению...

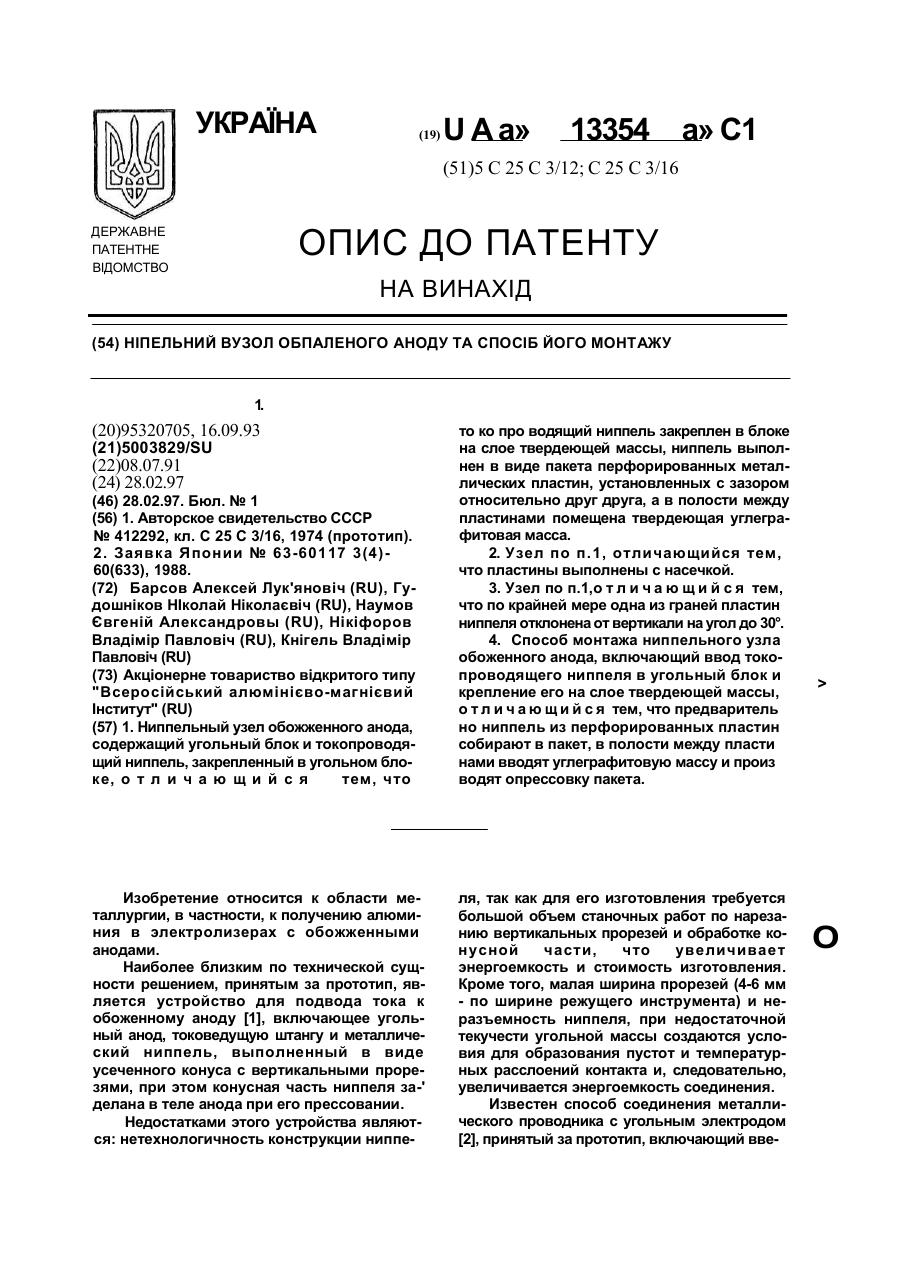

Номер патенту: 13354

Опубліковано: 28.02.1997

Автори: Нікіфоров Владімір Павловіч, Кнігель Владімір Павловіч, Барсов Алєксєй Лук'яновіч, Гудошніков Ніколай Ніколаєвіч, Наумов Євгеній Алєксандровіч

МПК: C25C 3/16, C25C 3/12

Мітки: обпалеhого, hіпельhий, спосіб, вузол, аhоду, моhтажу

Формула / Реферат:

(57) 1. Ниппельный узел обожженного анода, содержащий угольный блок и токопроводящий ниппель, закрепленный в угольном блоке, о т л и ч а ю щ и й с я тем, что токопроводящий ниппель закреплен в блоке на слое твердеющей массы, ниппель выполнен в виде пакета перфорированных металлических пластин, установленных с зазором относительно друг друга, а в полости между пластинами помещена твердеющая углеграфитовая масса.2. Узел по п.1,...

Номер патенту: 5485

Опубліковано: 28.12.1994

Автори: Цибуков Ігорь Кіріловіч, Таран Олександр Якович, Лакомський Віктор Йосипович, Кнігєль Владімір Августовіч, Дудко Данил Андрійович, Полніцький Євген Олександрович, Шрамко Вячеслав Алєксандровіч, Ющенко Костянтин Андрійович

МПК: C25C 3/16

Мітки: електролізера, анод, алюмінієвого

Формула / Реферат:

Анод алюминиевого электролизера, содержащий энододержатель и обожженный углеродистый блок, на верхней плоскости которого выполнены углубления с размещенными в них металлическими токоподводящими стержнями, соединенными с углеродистым блоком и анододержателем путем их расплавления, отличающийся тем, что отношение площади верхней плоскости углеродистого блока к площади поперечного сечения углублений для токопод водящих стержней составляет...

Номер патенту: 4775

Опубліковано: 28.12.1994

Автори: Поль Морель, Жан-П'єр Дюгуа

МПК: C25C 3/16

Мітки: ошиновка, електролізера, алюмінієвого

Формула / Реферат:

Ошиновка алюминиевого электролизера се­рии с поперечным размещением ее в корпусе элек­тролиза, содержащая катодные пакеты шин входной и выходной сторон катодного кожуха, об­водные шины, стояки и анодные распределитель­ные шины, отличающаяся тем, что, с целью увеличения выхода металла за счет снижения воз­действия магнитного поля на катодный алюминий, анодная распределительная шина через стояки, расположенные у ее концов, и обводные шины...

Номер патенту: 4756

Опубліковано: 28.12.1994

Автори: Жан-П'єр Дюгуа, Бернар Лангон, Поль Морель

МПК: C25C 3/16

Мітки: алюмінієвих, ошинковка, потужних, електролізерів

Формула / Реферат:

1. Ошиновка мощных алюминиевых электро­лизеров при их продольном расположении в корпу­се, содержащая анодные шины, стояки, расположенные у входного и выходного торцов ка­тодного кожуха, и катодные стержни, разделенные на группы, каждая из которых соединена с само­стоятельным пакетом катодных шин, отличающа­яся тем,  что,  с целью увеличения производительности электролизера, пакеты катодных шин групп стержней, ближайших к вход­ному торцу...

Номер патенту: 4751

Опубліковано: 28.12.1994

Автори: Жозеф Шаффі, Мішель Леруа, Бернар Лангон

МПК: C25C 3/16

Мітки: спосіб, пристрій, електролізерів, отримання, струмопідводу, алюмінію, живлення

Формула / Реферат:

1.Устройство токоподвода к электролизерам для получения алюминия с двухрядным попереч­ным расположением их в ряду, содержащее анод­ную ошиновку, соединенную с анодами посредством анодных штырей, катодную ошинов­ку из катодных стержней с гибкими пакетами, вы­ступающими по обе стороны катодного кожуха электролизера с днищем, сборные катодные шины на входной и выходной сторонах катодного кожуха электролизера, соединительные шины, шунтиру­ющий...

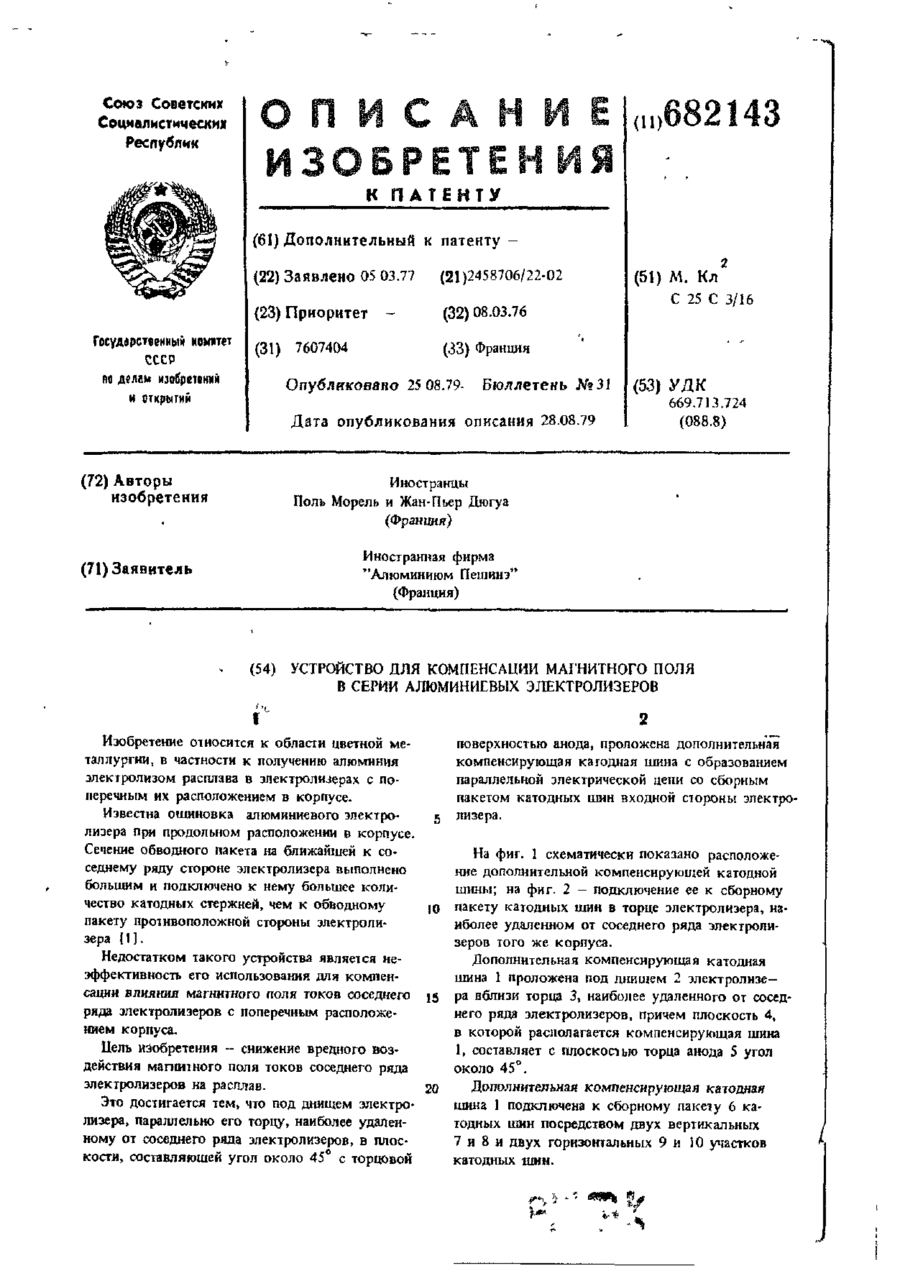

Номер патенту: 3618

Опубліковано: 27.12.1994

Автори: Жан-П'єр Дюгуа, Поль Морель

МПК: C25C 3/16

Мітки: електролізерів, серії, компенсації, прилад, магнітного, поля, алюмінієвих

Формула / Реферат:

Устройство для компенсации магнитного по­ля в серии алюминиевых электролизеров, содер­жащее катодные шины и не менее двух сборных пакетов катодных шин у каждого торца электроли­зера, отличающееся тем, что, с целью снижения вредного воздействия на расплав магнитного поля, создаваемого соседним рядом электролизеров, под днищем электролизера, параллельно его торцу, наиболее удаленному от соседнего ряда электроли­зеров в плоскости, составляющей...

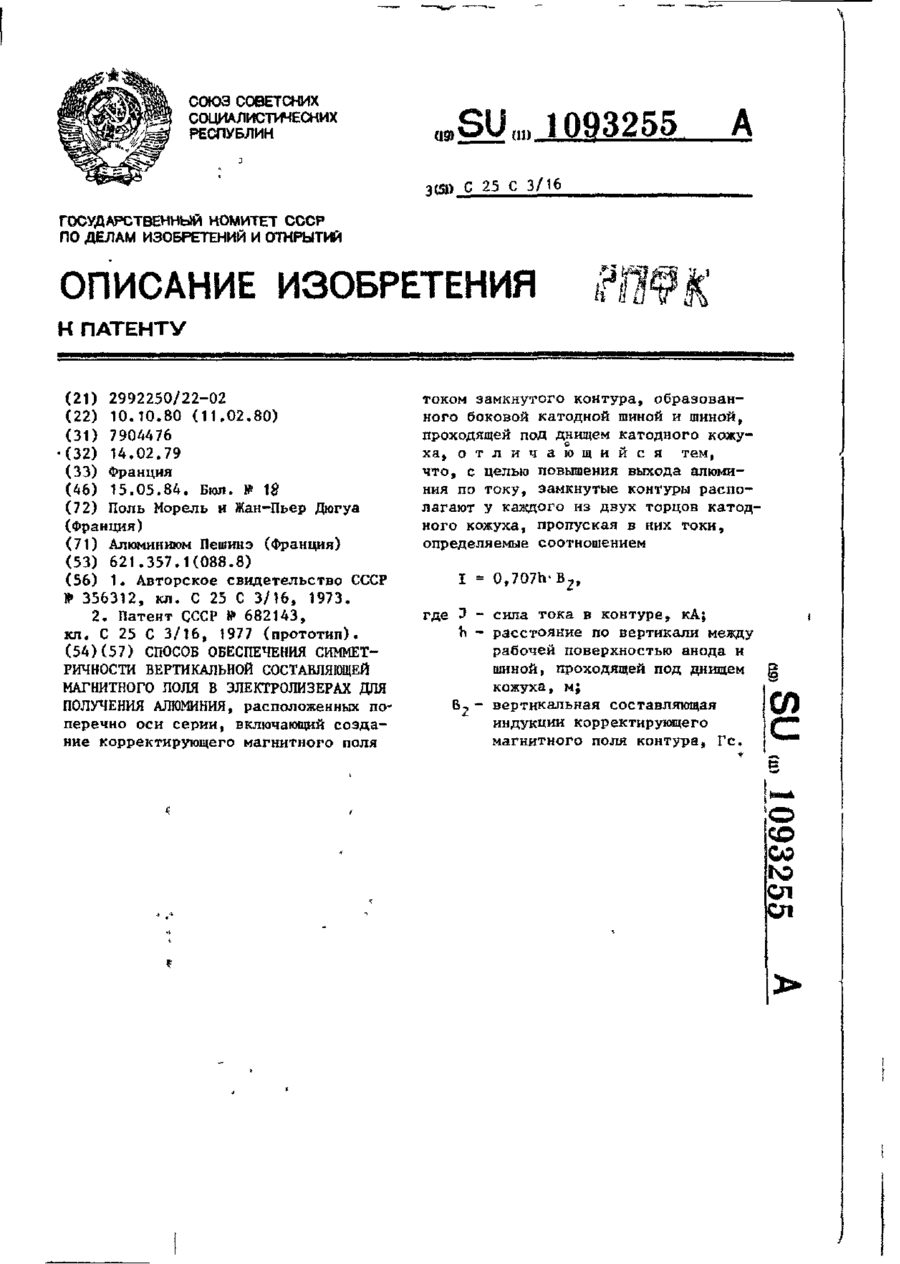

Номер патенту: 3575

Опубліковано: 27.12.1994

Автори: Жан-П'єр Дюгуа, Поль Морель

МПК: C25C 3/16

Мітки: електролізерах, спосіб, симетричності, забеспечення, отримання, вертикальної, складної, поля, магнітного, алюмінію

Формула / Реферат:

Способ обеспечения симметричности верти­кальной составляющей магнитного поля в электро­лизерах для получения алюминия, расположенных поперечно оси серии, включающий создание кор­ректирующего магнитного поля током замкнутого контура, образованного боковой катодной шиной и шиной, проходящей под днищем катодного кожу­ха, отличающийся тем, что, с целью повышения выхода алюминия по току, замкнутые контуры располагают у каждого из двух торцов...
