Спосіб забеспечення симетрічності вертикальної складної магнітного поля у електролізерах для отримання алюмінію

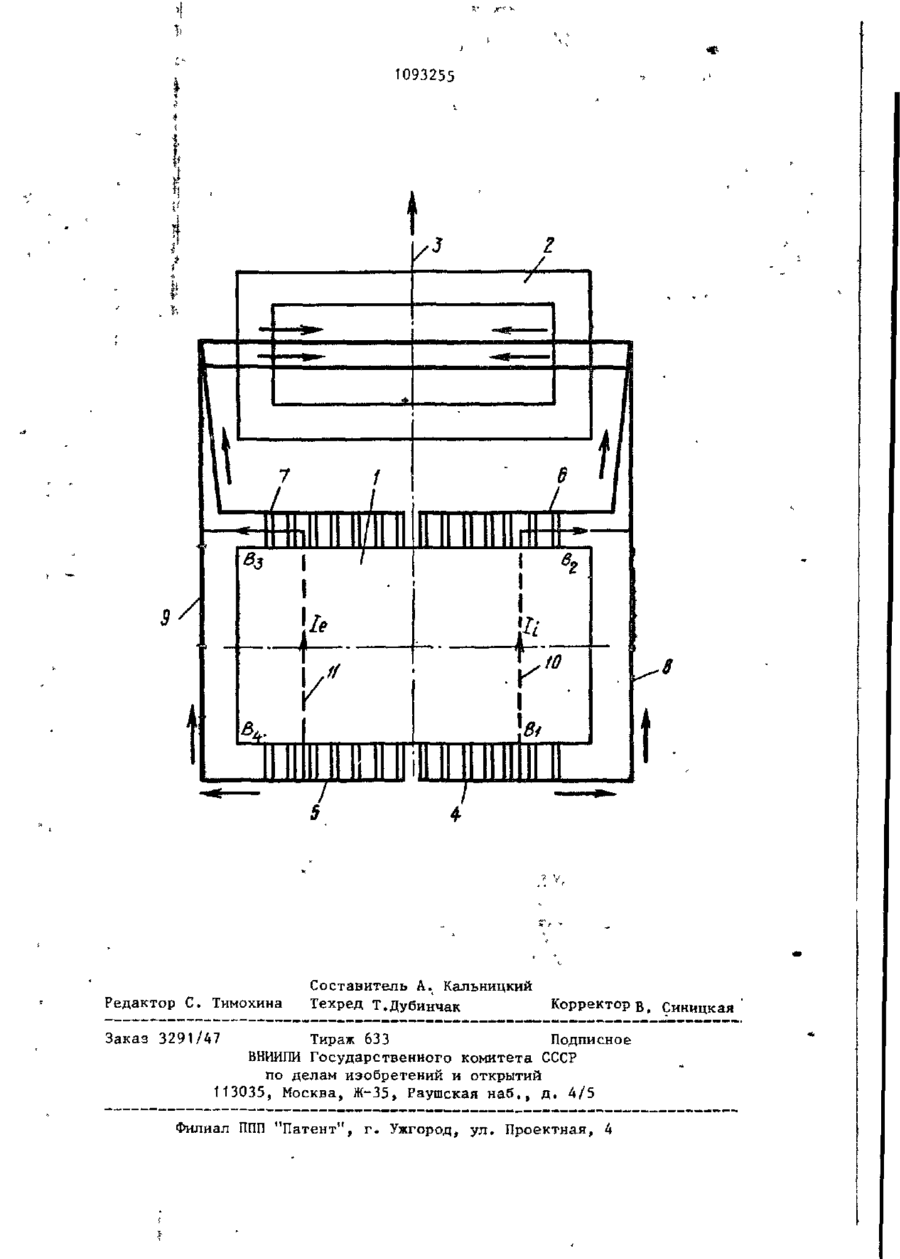

СПОСОБ ОБЕСПЕЧЕНИЯ СИММЕТРИЧНОСТИ ВЕРТИКАЛЬНОЙ СОСТАВЛЯЮЩЕЙ МАГНИТНОГО ПОЛЯ В ЭЛЕКТРОЛИЗЕРАХ ДЛЯ ПОЛУЧЕНИЯ АЛЮМИНИЯ, расположенных поперечно оси серии, включающий создание корректирующего магнитного поля током замкнутого контура, образованного боковой катодной шиной и шиной, проходящей под днищем катодного кожуха, о т л и ч а ю щ и й с я тем, что, с целью повышения выхода алюминия по току, замкнутые контуры располагают у каждого из двух торцов катодного кожуха, пропуская в них токи, определяемые соотношением I = 0,707h-B2, где 3 - сила тока в контуре, кА; Ь - расстояние по вертикали между рабочей поверхностью анода и шиной, проходящей под днищем кожуха, м; Б, - вертикальная составляющая индукции корректирующего магнитного поля контура, Гс. * -* О СО 00 ел 1 1093255 B Изобретение относится к производz - вертикальная составляющая инству алюминия методом электролиза дукции корректирующего маграсплавленных криолитовых солей, пренитного поля, Гс. имущественно в электролизерах с попеНа чертеже изображена схема расречным расположением их в корпусе положения анодных и катодных шин двух электролиза. поперечных электролизеров с указаИзвестен способ компенсации магнит- нием размещения контуров. ного поля в серии продольно располоЭлектролизеры 1 и 2, расположенженных ванн, увеличением сечения, а ные поперечно относительно оси сеследовательно, и тока в обводном па- t рии 3, имеют симметричную относиo кете катодных шин расположенном со тельно этой оси катодную ошиновку стороны соседнего ряда электролизеобразуемую катодными шинами 4, 5 и ров, по сравнению со вторым обводным 6,7 и боковыми катодными шинами 8,9 пакетом катодных шин [ 1 ]. и шинами 10 и 11, проходящими под Недостатком этого способа является 15 днищем катодного кожуха электролизера, образуя контур I расположенный неполная компенсация вертикальной сосближе, и контур с током 1 Е располотавляющей индукции поля Т&2 • женный дальше от соседнего ряда Наиболее близким к предлагаемому электролизеров. является способ, согласно которому под днищем электролизера, параллельного Токи в контурах определяются посторцу катодного кожуха, наиболее ле измерения магнитного поля в углах удаленному от соседнего ряда электроконтура анода. лизеров, расположенных поперечно в Измерениями учитывается нескомплоскости, составляющей угол 45°с пенсированное поле В^, создаваемое торцовой поверхностью анода, проло- 25 токами соседнего ряда электролизежена дополнительная компенсирующая ров и полем намагниченных стальных катодная шина, образующая с боковой. конструкций. После чего токи в контукатодной шиной замкнутый контур [ 2 ] . рах определяют из формулы Недостатком этого технического I = 0,707 h B z , решения является более высокий уро- 30 где I - ток в контуре І или є ; вень поля Вг на торце, расположенном h - расстояние от рабочей поближе к соседнему ряду электролизеров. верхности анода до оси шины, Целью изобретения является повышепроходящей под днищем катодние выхода алюминия по току за счет ного кожуха. компенсации вертикальной составляюТоки І є и І создают поля, компен35 щей поля. сирующие несбалансированные вертиПоставленная цель достигается кальные составляющие индукции, прежтем, что согласно способу обеспечения де всего, в углах ванны с расплавсимметричности вертикальной составленным алюминием. ляющей магнитного поля в электроли- 40 Так, например, для серии поперечзерах для получения алюминия, расных электролизеров, работающих с положенных поперечно оси серии, нагрузко'й 90 кА, при расстоянии межвключающему создание корректирующеду рядами 14 м индукция в точках, го магнитного поля током замкнутого обозначенных на чертеже В 1 f В 5 , В 3 контура, образованной боковой катоди В 4 , полученная измерением при комной шиной и шиной, проходящей под пенсации и без нее,показана в таблице. днищем катодного кожуха, замкнутые Точки контуры располагают у каждого из В. Гс двух торцов катодного кожуха, пропусбез комленсацииіс компенсацией кая в них токи» определяемые соотно31 50 шением -40 -25 -15 30 I = 0,707 h B 2 , -75 В4 40 где I - сила тока в контуре, кА; Подсчитанные по формуле токи I . = • h - расстояние по вертикали между 55 - 9 кА и 1 е = 22,5 кА обеспечивают рабочей поверхностью анода и более симметричное распределение шиной, проходящей под днищем вертикальной составляющей магнитной кожуха в метрах; индукции. 1093255 Редактор С. Тимохина Составитель А. Кальницкий Техред Т.Дубинчак Корректор в. Синицкая Заказ 3291/47 Тираж 633 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35,Раушская наб., д. А/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
