Валкова дробарка спеціальна

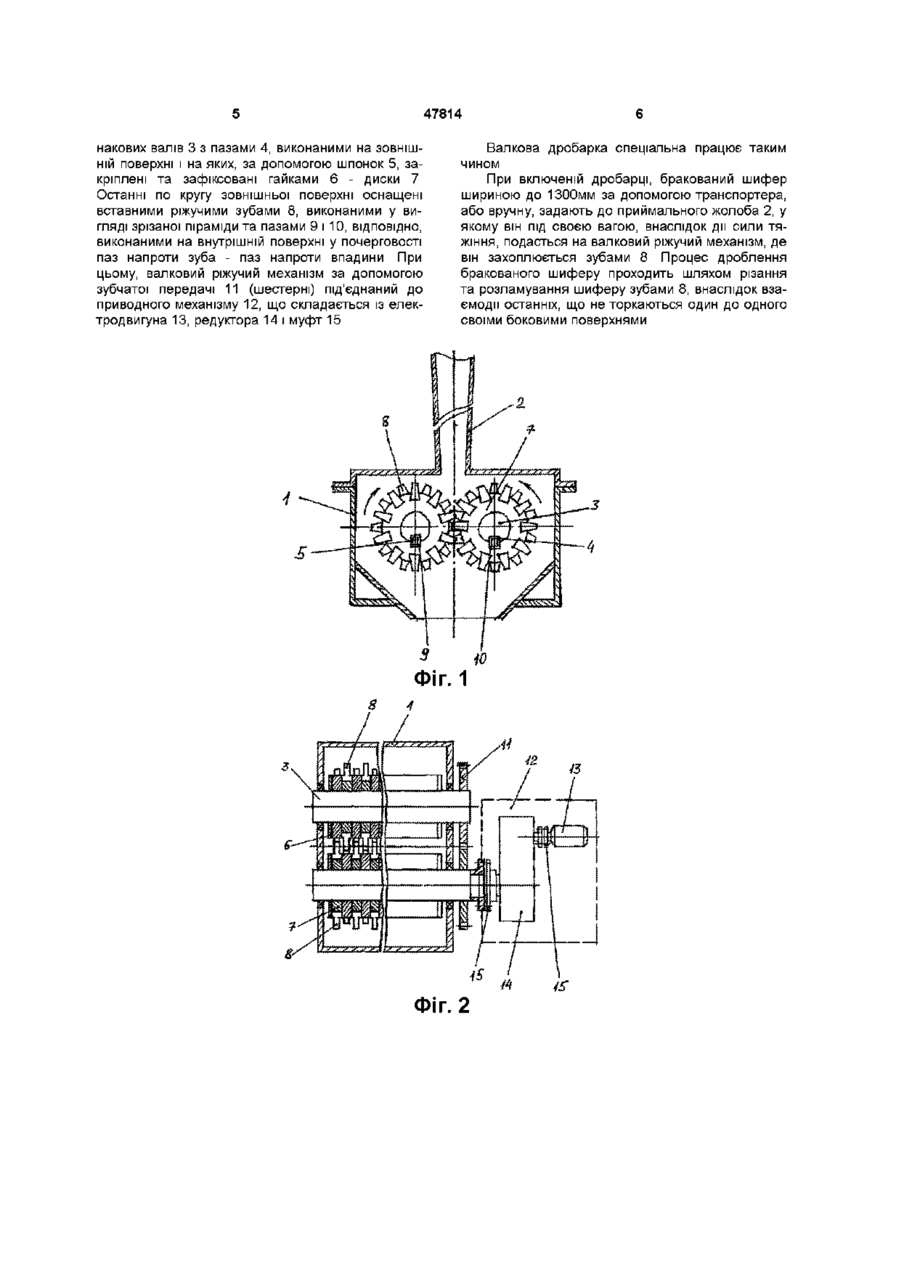

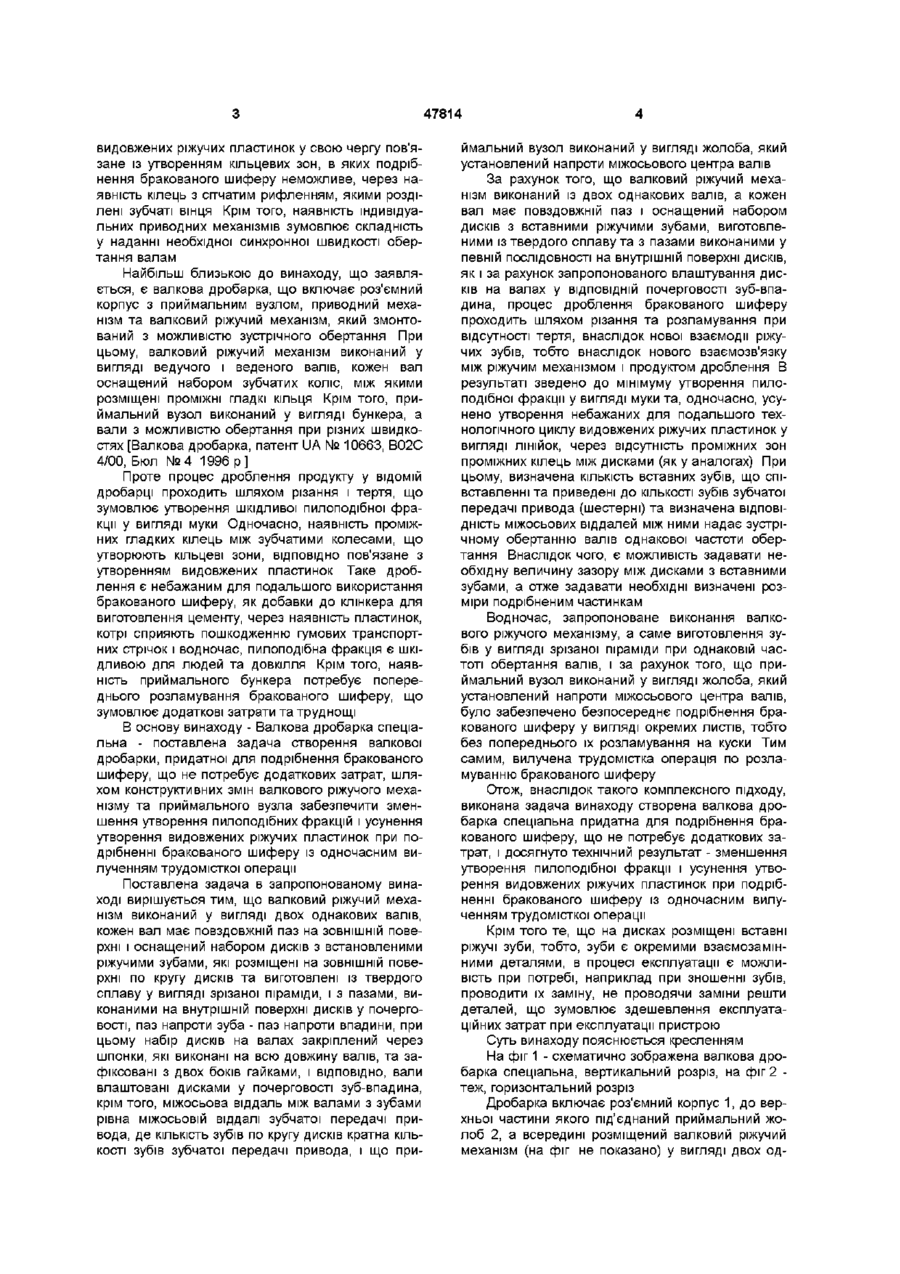

Валкова дробарка спеціальна, що включає рознімний корпус з приймальним вузлом, привідний механізм та валковий різальний механізм, який змонтований з можливістю зустрічного обертання, яка відрізняється тим, що валковий різальний механізм виконаний у вигляді двох однакових валів, кожен вал має поздовжній паз на ЗОВНІШНІЙ поверхні і оснащений набором дисків з вставними різальними зубами, які розміщені на ЗОВНІШНІЙ поверхні по кругу дисків та виготовлені із твердого сплаву у вигляді зрізаної піраміди, із пазами, виконаними на внутрішній поверхні дисків у черговості паз напроти зуба - паз напроти западини, при цьому набір дисків на валах закріплений через шпонки, які виконані на всю довжину валів, та зафіксований з обох боків гайками, і ВІДПОВІДНО, вали обладнані дисками у черговості зуб-западина, крім того, міжосьова віддаль між валами з зубами рівна МІЖОСЬОВІЙ віддалі зубчатої передачі приводу, де КІЛЬКІСТЬ зубів по кругу дисків кратна КІЛЬКОСТІ зубів зубчатої передачі приводу, і що приймальний вузол виконаний у вигляді жолоба, який установлений напроти міжосьового центра валів Винахід належить до пристроїв для подрібнення кускового матеріалу, зокрема до спеціальних пристроїв подрібнення бракованих азбестоцементних виробів, а саме хвильового та плоского шиферу з метою подальшого використання в цементному виробництві На підприємствах цементно-шиферного виробництва, бракований шифер в основному використовується як засипний матеріал для виробництва другорядних доріг, тощо Для усунення такого явища, досить нераціонального використання бракованого шиферу, було запропоновано на підприємствах використовувати його як добавку до клінкера для виготовлення цементу Проте, через відсутність необхідних пристроїв подрібнення, використання бракованого шиферу як добавки до цементу передбачає проведення подрібнення його в два етапи На першому етапі на спеціальних площадках (ПОЛІГОНІ) бракований шифер попередньо підлягає розламуванню гусеничним або колісним транспортним засобом Потім, на другому етапі, бракований шифер підлягає розмелюванню на молоткових дробарках Але такий процес є досить трудомісткий та зумовлений значними труднощами Крім того, використання із подробленого бракованого шиферу добавки як муки, що містить пилоподібний азбест, є шкідливим для людей та довкілля Відома валкова дробарка, яка включає корпус з вхідними і вихідними патрубками, пару горизонтальних валів з індивідуальними приводними механізмами, на валах розміщені в шахматному порядку зубчаті ВІНЦІ, зуби яких зміщені один зуб відносно іншого, і де зуби зубчатого вінця вала находяться напроти впадин двох суміжних з ними зубчатих ВІНЦІВ іншого вала, причому між зубчатими вінцями у впадинах установлені проміжні кільця, зовнішня поверхня яких виготовлена зносостійкою із сітчастим рифленням [Валкова дробарка, патент UА № 24376, В02С 4/02, Бюл № 5,1998 р] Проте відома валкова дробарка непередбачена для подрібнення саме листових матеріалів розміром 1,3 х 1,75м, яким є бракований шифер, як і через те, що подрібнення на даній дробарці здійснюють шляхом різання і тертя Внаслідок чого, подрібнення супроводжується утворенням небажаної та шкідливої пилоподібної фракції і видовжених ріжучих пластинок у вигляді ЛІНІЙОК ДОВЖИНОЮ до 20см, які при проходженні через гумові транспортні стрічки приводять до різки (розрізи) останніх, згідно подальшого циклу застосування подрібненого бракованого шиферу Утворення (21)2001096584 (22) 26 0 9 2001 ( 2 4 ) 1 5 07 2002 00 47814 видовжених ріжучих пластинок у свою чергу повязане із утворенням кільцевих зон, в яких подрібнення бракованого шиферу неможливе, через наявність кілець з сітчатим рифленням, якими розділені зубчаті вінця Крім того, наявність індивідуальних приводних механізмів зумовлює складність у наданні необхідної синхронної швидкості обертання валам Найбільш близькою до винаходу, що заявляється, є валкова дробарка, що включає роз'ємний корпус з приймальним вузлом, приводний механізм та валковий ріжучий механізм, який змонтований з можливістю зустрічного обертання При цьому, валковий ріжучий механізм виконаний у вигляді ведучого і веденого валів, кожен вал оснащений набором зубчатих коліс, між якими розміщені проміжні гладкі кільця Крім того, приймальний вузол виконаний у вигляді бункера, а вали з можливістю обертання при різних швидкостях [Валкова дробарка, патент UA № 10663, В02С 4/00, Бюл № 4 1996р] Проте процес дроблення продукту у ВІДОМІЙ дробарці проходить шляхом різання і тертя, що зумовлює утворення шкідливої пилоподібної фракції у вигляді муки Одночасно, наявність проміжних гладких кілець між зубчатими колесами, що утворюють кільцеві зони, ВІДПОВІДНО пов'язане з утворенням видовжених пластинок Таке дроблення є небажаним для подальшого використання бракованого шиферу, як добавки до клінкера для виготовлення цементу, через наявність пластинок, котрі сприяють пошкодженню гумових транспортних стрічок і водночас, пилоподібна фракція є шкідливою для людей та довкілля Крім того, наявність приймального бункера потребує попереднього розламування бракованого шиферу, що зумовлює додаткові затрати та труднощі В основу винаходу - Валкова дробарка спеціальна - поставлена задача створення валкової дробарки, придатної для подрібнення бракованого шиферу, що не потребує додаткових затрат, шляхом конструктивних змін валкового ріжучого механізму та приймального вузла забезпечити зменшення утворення пилоподібних фракцій і усунення утворення видовжених ріжучих пластинок при подрібненні бракованого шиферу із одночасним вилученням трудомісткої операції Поставлена задача в запропонованому винаході вирішується тим, що валковий ріжучий механізм виконаний у вигляді двох однакових валів, кожен вал має повздовжній паз на ЗОВНІШНІЙ поверхні і оснащений набором дисків з встановленими ріжучими зубами, які розміщені на ЗОВНІШНІЙ поверхні по кругу дисків та виготовлені із твердого сплаву у вигляді зрізаної піраміди, і з пазами, виконаними на внутрішній поверхні дисків у почерговості, паз напроти зуба - паз напроти впадини, при цьому набір дисків на валах закріплений через шпонки, які виконані на всю довжину валів, та зафіксовані з двох боків гайками, і ВІДПОВІДНО, вали влаштовані дисками у почерговості зуб-впадина, крім того, міжосьова віддаль між валами з зубами рівна МІЖОСЬОВІЙ віддалі зубчатої передачі привода, де КІЛЬКІСТЬ зубів по кругу дисків кратна КІЛЬКОСТІ зубів зубчатої передачі привода, і що при ймальний вузол виконаний у вигляді жолоба, який установлений напроти міжосьового центра валів За рахунок того, що валковий ріжучий механізм виконаний із двох однакових валів, а кожен вал має повздовжній паз і оснащений набором дисків з вставними ріжучими зубами, виготовленими із твердого сплаву та з пазами виконаними у певній ПОСЛІДОВНОСТІ на внутрішній поверхні дисків, як і за рахунок запропонованого влаштування дисків на валах у ВІДПОВІДНІЙ почерговості зуб-впадина, процес дроблення бракованого шиферу проходить шляхом різання та розламування при відсутності тертя, внаслідок нової взаємодії ріжучих зубів, тобто внаслідок нового взаємозв'язку між ріжучим механізмом і продуктом дроблення В результаті зведено до мінімуму утворення пилоподібної фракції у вигляді муки та, одночасно, усунено утворення небажаних для подальшого технологічного циклу видовжених ріжучих пластинок у вигляді ЛІНІЙОК, через відсутність проміжних зон проміжних кілець між дисками (як у аналогах) При цьому, визначена КІЛЬКІСТЬ вставних зубів, що співставленні та приведені до КІЛЬКОСТІ зубів зубчатої передачі привода (шестерні) та визначена ВІДПОВІДНІСТЬ МІЖОСЬОВИХ віддалей між ними надає зустрічному обертанню валів однакової частоти обертання Внаслідок чого, є можливість задавати необхідну величину зазору між дисками з вставними зубами, а отже задавати необхідні визначені розміри подрібненим частинкам Водночас, запропоноване виконання валкового ріжучого механізму, а саме виготовлення зубів у вигляді зрізаної піраміди при однаковій частоті обертання валів, і за рахунок того, що приймальний вузол виконаний у вигляді жолоба, який установлений напроти міжосьового центра валів, було забезпечено безпосереднє подрібнення бракованого шиферу у вигляді окремих листів, тобто без попереднього їх розламування на куски Тим самим, вилучена трудомістка операція по розламуванню бракованого шиферу Отож, внаслідок такого комплексного підходу, виконана задача винаходу створена валкова дробарка спеціальна придатна для подрібнення бракованого шиферу, що не потребує додаткових затрат, і досягнуто технічний результат - зменшення утворення пилоподібної фракції і усунення утворення видовжених ріжучих пластинок при подрібненні бракованого шиферу із одночасним вилученням трудомісткої операції Крім того те, що на дисках розміщені вставні ріжучі зуби, тобто, зуби є окремими взаємозамінними деталями, в процесі експлуатації є можливість при потребі, наприклад при зношенні зубів, проводити їх заміну, не проводячи заміни решти деталей, що зумовлює здешевлення експлуатаційних затрат при експлуатації пристрою Суть винаходу пояснюється кресленням На фіг 1 - схематично зображена валкова дробарка спеціальна, вертикальний розріз, на фіг 2 теж, горизонтальний розріз Дробарка включає роз'ємний корпус 1, до верхньої частини якого під'єднаний приймальний жолоб 2, а всередині розміщений валковий ріжучий механізм (на фіг не показано) у вигляді двох од 47814 накових валів 3 з пазами 4, виконаними на ЗОВНІШНІЙ поверхні і на яких, за допомогою шпонок 5, закріплені та зафіксовані гайками 6 - диски 7 Останні по кругу зовнішньої поверхні оснащені вставними ріжучими зубами 8, виконаними у вигляді зрізаної піраміди та пазами 9 і 10, ВІДПОВІДНО, виконаними на внутрішній поверхні у почерговості паз напроти зуба - паз напроти впадини При цьому, валковий ріжучий механізм за допомогою зубчатої передачі 11 (шестерні) під'єднаний до приводного механізму 12, що складається із електродвигуна 13, редуктора 14 і муфт 15 Валкова дробарка спеціальна працює таким чином При включеній дробарці, бракований шифер шириною до 1300мм за допомогою транспортера, або вручну, задають до приймального жолоба 2, у якому він під своєю вагою, внаслідок дії сили тяжіння, подасться на валковий ріжучий механізм, де він захоплюється зубами 8 Процес дроблення бракованого шиферу проходить шляхом різання та розламування шиферу зубами 8, внаслідок взаємодії останніх, що не торкаються один до одного своїми боковими поверхнями Фіг. 2 47814 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
