Спосіб шарового коксування вугілля

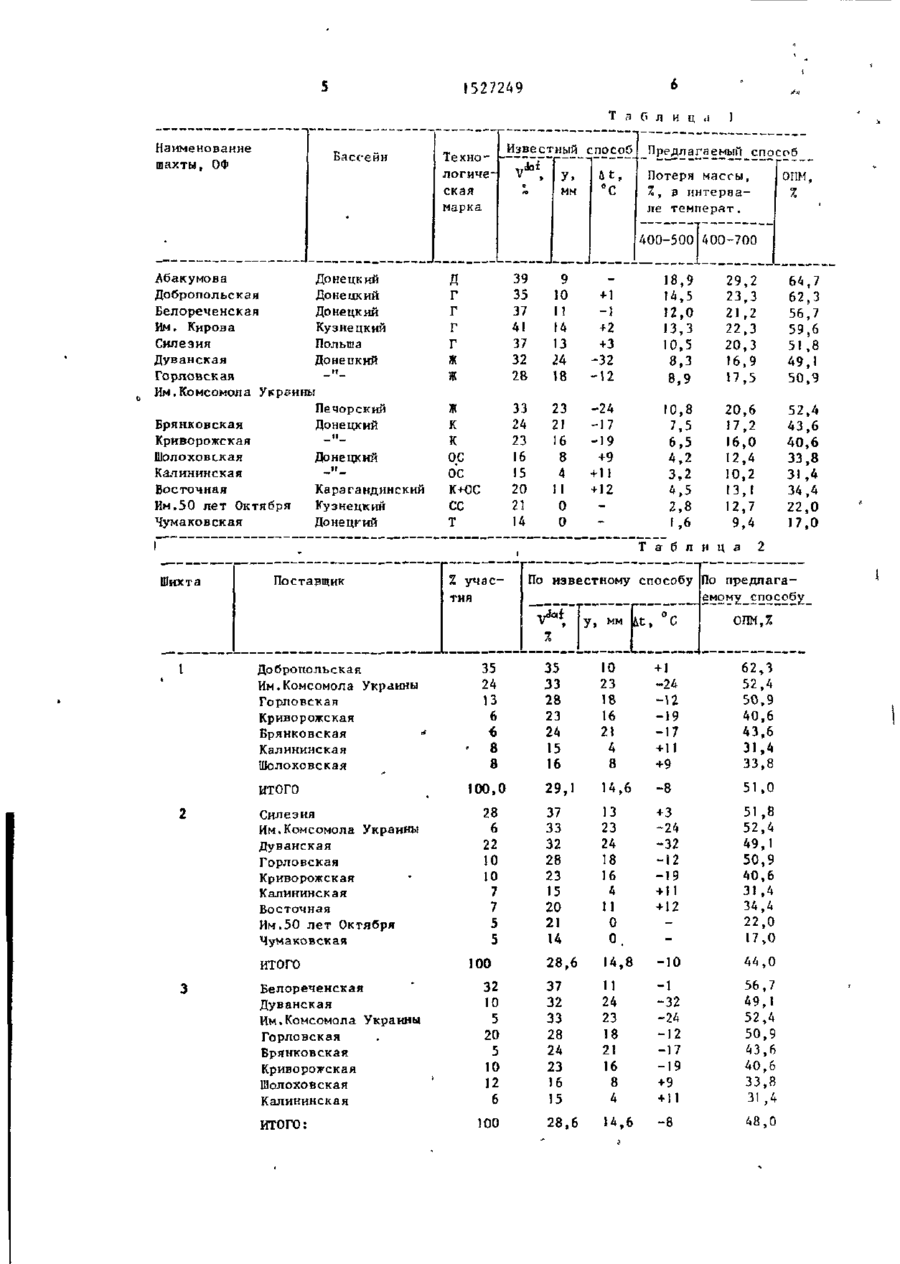

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК bt) A C 10 В 57/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР t (21) 4257369/2V26 (22) 17.03.8? (46) 0 7 . 1 2 . 8 9 , Бгол. ff 45 (71) Украинский научно-исследовательский /глехнмический институт (72) М.Л.Улановскчй, И .Д. Дроадипк , ККВ.Зннгерм^р, В.Н. Рубчевскип» Ю.А. ЧерчьпЕов и С.Н. Данилов (53) 662.74^088.8) (56) Авторское свидетельство СССР & 941394, к л . С 10 В 57/04, І9&0. (54) СПОСОБ СЛОЕВОГО КОКСОВАНИИ УГЛЕЙ (51) Изобретение о т н о с и т с я к коксохимической промышленности для опре Изобретение о т н о с и т с я к термич е с к о й п е р е р а б о т к е углей и их с м е сей и может быть и с п о л ь з о в а н о в коксохимической промышленности для о п р е д е л е н и я сырьевой базы и режима коксстания. Цель и з о б р е т е н и я - повышение м е ханической прочности к о к с а * Для с о с т а в л е н и я шихт и с п о л ь з о в а ли у г л и , х а р а к т е р и с т и к и которых представлены в т а б л . 1 . Потерю массы индивидуальных компонентив в температурных и н т е р в а л а х 4 0 0 - 5 0 0 и 400-700°С измеряли с п о мощью термовесов д е р и в а т о г р а ф а типа ОД-102 на аналитических пробах м а с сой по 1 г при с к о р о с т и н а г р е в а 10 град/мин в среде аргона. Данные т а б л . 1 свидетельствуют о том* что п о к а з а т е л ь О М х а р а к т е р и П деления сырьевой базы и режима к о к сования и п о з в о л я е т повысить механическую прочность к о к с а . Для у г л е й , составляющих шихту, определяют о т носительную потерю массы (0ПМ,%), как отношение потерь массы в тенперлтурных и н т е р в а л а х 400-500 и 4 0 0 700 С. Для т о г о , чтобы получить кокс -, удовлетворяющий требованиям доменного прочзводс тва но механической п р о ч н о с т и , О М шихты должна П быть 44 £ 0ї!М ' трудно или дажг невозможно определ и т ь , какие должны быть применены условия коксования и какие при этом будут получены значения показателей механической прочности кокса. Анализ работы коксовых батарей показал, что скорость коксования варьируется от 24 до 29 мм/ч.Поэтому коксование каждой из шести шихт проводят при 5 разных скоростях, охватывающих весь указанный интервал, и поеле выделения доменного кокса (класс крупности более 25 мм) из валового, определяют показатели механической прочности M 2 S и Mjo . В т а б л . 3 приведены значения показателей механической прочности при разных скоростях коксования. , ю 15 20 25 зО Из данных табл.3 следует, что кокс, отвечающий современным требованиям доменного производства по механической прочности (М„ ^88,0%; N,os 6 6,5%) для шихт 1 и 2 может быть получен при скоростях коксования 24,0-27,0 мм/ч, а для шихт 3 и 4 при скорости коксования 27,429,0 мм/ч. Таким образом, использование показателя О М позволяет составлять и П дифференцировать шихты для получения кокса, соответствующего современным требованиям доменного производства. Показатель О М является П .аддитивным показаталем, что позво- ляет рассчитывать его значение для шихт по величинам 0ПК индивндуаль- / ных компонентов всего метаморфического ряда углей от длиннопламенных до тощих. Кроме т о г о , выбор р а ционального режима коксования, сд- ответствующего рассчитанной величине О М шихты, позволяет улучшить к а П чество кокса по показателям механической прочности. . ,• Ф о р м у л а и з о б р е т е н и я Способ слоевого коксования углей, включающий составление угольной шихты из углей по показателям спекаемости и свойств углей, коксование тем, ^5 шихты, о т л и ч а ю щ и й с я что, с целью повышения механической прочности кокса, для каждого угля определяют показатель относительной потери массы (ОПМ,7) как отноше40 ние потерь массы в температурных интервалах 400-500°С и 4ОО-7ОО°С, при этом шихту из отдельных углей составляют т а к , чтобы 44 < О М £=51, П и шихту с ОПМ, равной 44-47%, кокд5 суют со скоростью 27,4-29,0 мм/ч, а шихту с О М 48-51% - со скоростью П 24,0-27,0 мм/ч. 1527249 Т а блиц.) Наименование шахты, ОФ Бассейн Технологическая марка Известный способ У. мм at, °С ] Предлагаемый споспб Потеря массы, X , в интервале температ. ОПМ, X * "Т 400-500 400-700 Абакумова Донецкий Добропольская Донецкий Белореченская Донецкий Им. Кирова Кузнецкий Силеэия Польша Дуванская Донецкий _и_ Горловекая Им.Комсомола Украины Печорский Брянковская Донецкий Криворожская Шолоховская Донецкий Калининская Восточная Карагандинский Им.50 лет Октября Кузнецкий Чумаковская Донецкий Д Г 39 35 37 41 37 32 28 г г г ж ж ж к к Поставщик 18 ОС ОС к+ос е е т +1 -1 +2 +3 -32 -12 18,9 14,5 12,0 13,3 10,5 8,3 8,9 29,2 23,3 21 ,2 22,3 20,3 16,9 17,5 64,7 62,3 56,7 59,6 51 ,8 49,1 50,9 23 21 16 8 4 П 0 0 -24 -17 -19 +9 + 11 + 12 10,8 7,5 6,5 4,2 3,2 4,5 20,6 17,2 16,0 12,4 10,2 13,1 12,7 9,4 52,4 43,6 40,6 33,8 31,4 34,4 22,0 17,0 24 33 24 23 16 15 20 21 14 Шихта 9 10 11 14 13 ИТОГО Силеэия Им.Комсомола Украины Дуванская Горловская Криворожская Калининская Восточная Им.50 лет Октября Чумаковская ИТОГО Белореченская Дуванская Им.Комсомола Украины Горловская Брянковская Криворожская Шолоховская Калининская ИТОГО: 35 24 13 6 • € 8 8 100,0 28 6 22 10 10 7 7 5 5 100 32 10 5 20 5 10 12 6 100 2 По известному способу По предлагаемому способу г Добропольская Им.Комсомола Украины Горловская Криворожская Брянковская * Калининская Шолоховская 1,6 Т а б л И Ц а і % участия 7 Q / ,О у, мм it, °С 35 33 28 23 24 15 16 10 23 18 16 21 опм,% 8 +1 -24 -12 -19 -17 + 11 +9 62,3 52,4 50,9 40,6 43,6 31,4 33,8 29,1 14,6 -8 51,0 37 33 32 28 23 15 20 21 14 13 23 24 18 16 4 11 0 0. +3 -24 -32 -19 + 11 + 12 51 ,8 52,4 49,1 50,9 40,6 31,4 34,4 22,0 17,0 28,6 14,8 -10 44,0 37 32 33 28 24 23 16 15 11 24 23 18 21 16 8 4 -1 -32 -24 -12 -17 -19 +9 + 11 56,7 49,1 52,4 50,9 43,6 40,6 33,8 31,4 28,6 4 14,6 -12 48,0 1527249 Продолжение тоин.2 Шихта Поставщик % участия По известному способу По пр?длага|емом£ способу V*** мм Добровольская Белореченская Силезин Дунайская Горловская Криворожская Шолоховская Калининская 7 13 10 20 15 15 12 8 ВТОГО: 35 37 37 28 23 16 15 10 И 13 24 18 16 8 4 28,2 14,6 •32 100,0 опм,: +1 -1 +3 -32 -12 -19 +9 + 11 62,3 56,7 51 ,8 49,1 50,9 40,6 33,8 31.4 47„О Т а б л и ц а Пихта ОПМД шихты Показатели прочности Значение показателей %3 п р и скоростях коксования , мм/ч 2 е* 0 I 51,0 2 48,0 3 47,0 4 44,0 Редактор В. Данко 3 86 , 5 7Л 87 ,6 6• 9 88 , 3 6 ,4 83 ,1 6 ,5 27.4 1 87, 5 7 , 1 87, 9 6, 7 88, І 6, 5 87, 9 6, 8 Составитель Т. Бородина Техред М.Дидык 27 .0 88,0 6,7 89,0 6,4 07,9 26,0 J 2 4»0 88,2 6,5 89,! 6,3 87 9 88,3 b,5 89S1 6,3 87,3 6S7 б!? h Я 87,4 87.1 7,0 7,1 8b,8 7,2 Корректор ЭЛончакова Заказ 7480/34 . Тираж 446 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. ч/5 Пронэводственно-издатепьский комбинат "Патент", г.Ужгород, ул. ГагаринаJ0
