Пристрій для відміру довгомірних зоготівок у правильно-відрізних автоматах

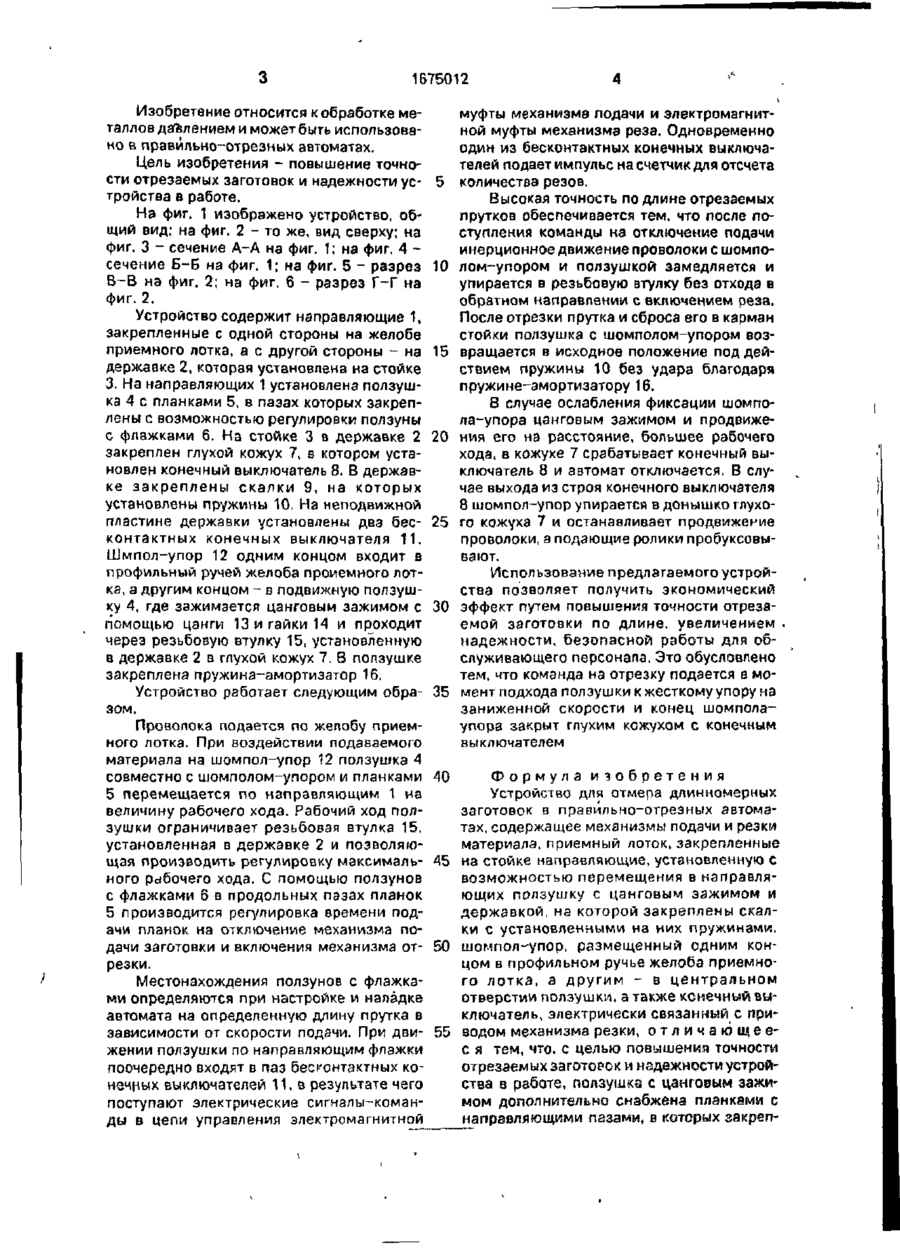

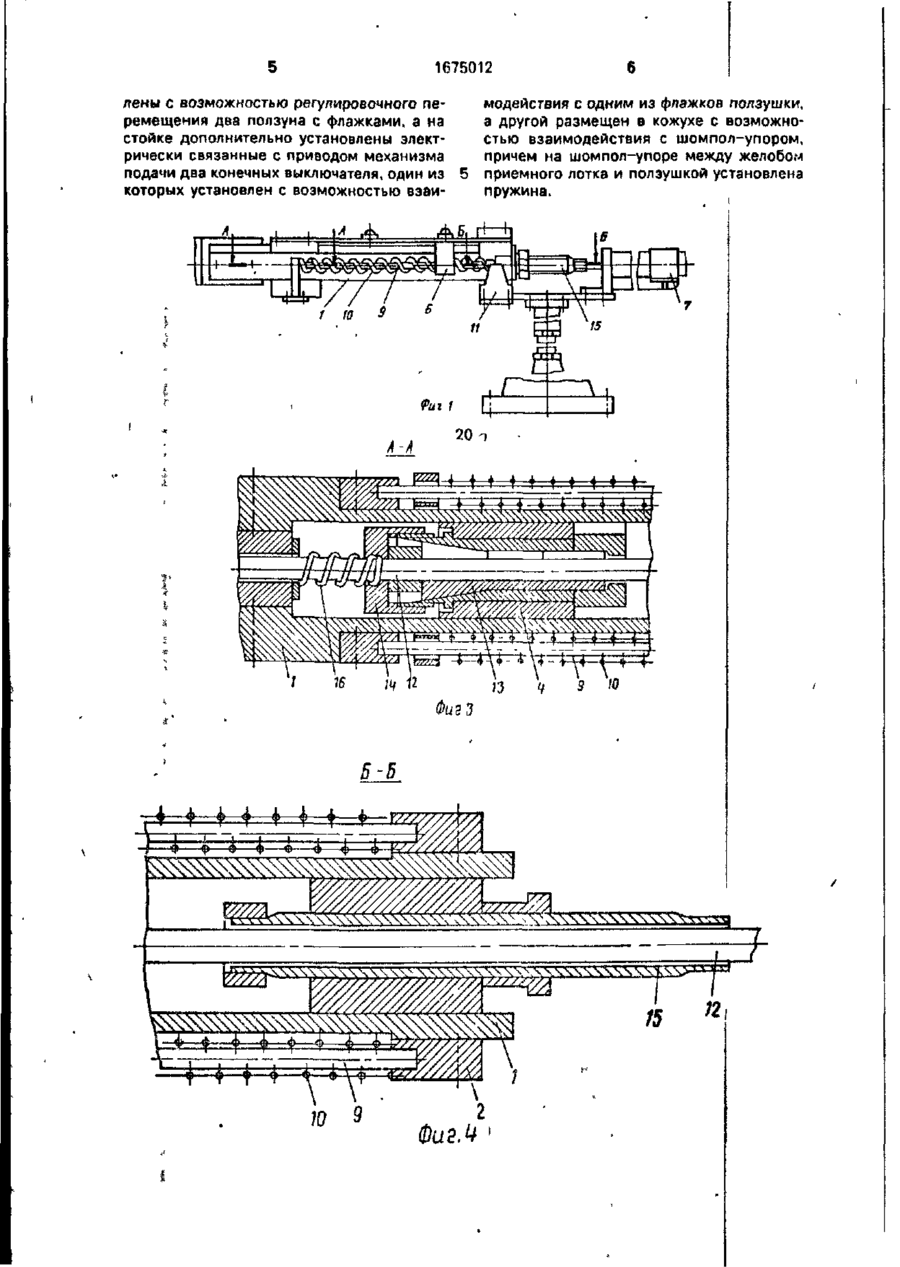

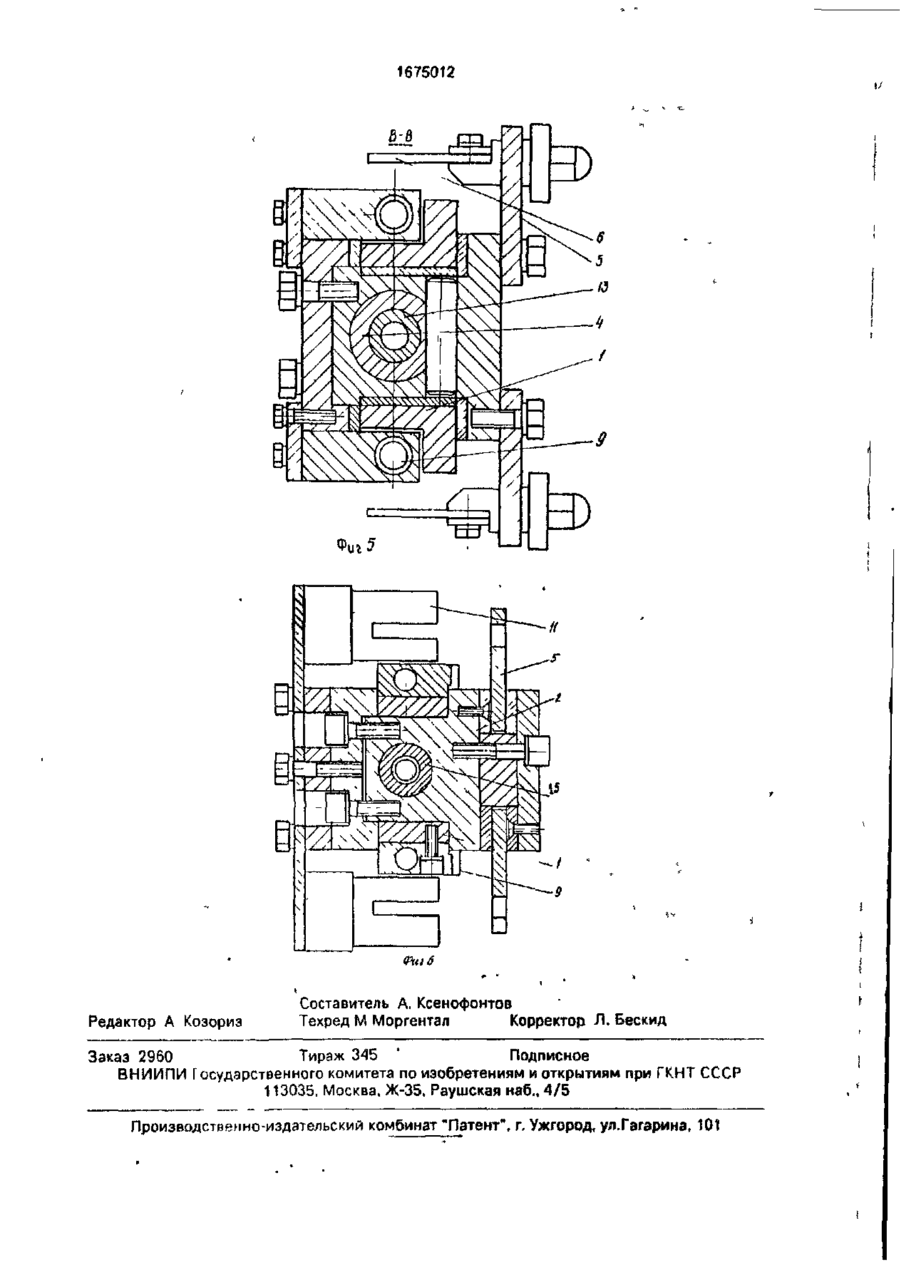

Изобретение относится к устройствам для отмерз заготовок в правильно-отрезных автоматах и позволяет повысить точ ность отрезаемых заготовок и надежность в работе. Устройство состоит из механизмов подачи и резки материала, приемного лотка, закрепленных на стойке 3 направляющих 1. Ползушкэ 4 с цанговым зажимом и державкой расположена в направляющих. На ползушке 4 установлены планки 5 с напраляющими пазами, в которых закреплены с возможностью регулировочного перемещения два ползуна с флажками 6 На стойке 3 смонтированы электрически связанные с приводом механизма подачи два концевых выключателя и один концевой выключатель электрически связанный с приводом механизма резки Шомпол-упор 12 размещен одним концом в профильном ручье желоба приемного лотка, а другим - в центральном отверстии ползушки, причем на шомпсл-упоре 12 между желобом приемного лотка и ползушкой установлена пружина, б ил. 15 С 1675012 Изобретение относится к обработке металлов давлением и может быть использовано в правильно-отрезных автоматах, Цель изобретения - повышение точности отрезаемых заготовок и надежности ус- 5 тройства в работе. На фиг. 1 изображено устройство, общий вид; на фиг, 2 - то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 сечение Б-Б на фиг. 1; на фиг. 5 - разрез 10 В-В на фиг, 2; на фиг. 6 - разрез Г-Г на фиг. 2. Устройство содержит направляющие 1, закрепленные с одной стороны на желобе приемного лотка, а с другой стороны - на 15 державке 2, которая установлена на стойке 3. На направляющих 1 установлена ползушка 4 с планками 5, в пазах которых закреплены с возможностью регулировки ползуны с флажками 6. На стойке 3 в державке 2 20 закреплен глухой кожух 7, в котором установлен конечный выключатель 8. В державке закреплены скалки 9, на которых установлены пружины 10, На неподвижной пластине державки установлены два бес- 25 контактных конечных выключателя 11. Шмпол-упор 12 одним концом входит в профильный ручей желоба проиемного лотка, а другим концом - в подвижную ползушку 4, где зажимается цанговым зажимом с 30 помощью цанги 13 и гайки 14 и проходит через резьбовую втулку 15, установленную в державке 2 в глухой кожух 7. В ползушке закреплена пружина-амортизатор 16. Устройство работает следующим обра- 35 зом. Провопока подается по желобу приемного лотка. При воздействии подаваемого материала на шомпол-упор 12 ползушка 4 совместно с шомполом-упором и планками 40 5 перемещается по направляющим 1 на величину рабочего хода. Рабочий ход ползушки ограничивает резьбовая втулка 15, установленная в державке 2 и позволяющая производить регулировку максималь- 45 ного ргібочего хода. С помощью ползунов с флажками 6 в продольных пазах планок 5 производится регулировка времени подачи планок на отключение механизма подачи заготовки и включения механизма от- 50 резки. Местонахождения ползунов с флажками определяются при настройке и наладке автомата на определенную длину прутка в зависимости от скорости подачи. При дви- 55 жении ползушки по направляющим флажки поочередно входят в паз бесконтактных конечных выключателей 11, в результате чего поступают электрические сигналы-команды в цепи управления электромагнитной муфты механизма подачи и электромагнитной муфты механизма реза. Одновременно один из бесконтактных конечных выключателей подает импульс на счетчик для отсчета количества резов. Высокая точность по длине отрезаемых прутков обеспечивается тем, что после поступления команды на отключение подачи инерционное движение проволоки с шомполом-упором и ползушкой замедляется и упирается в резьбовую втулку без отхода в обратном направлении с включением реза. После отрезки прутка и сброса его в карман стойки ползушка с шомполом-упором возвращается в исходное положение под действием пружины 10 без удара благодаря пружине-амортизатору 16. В случае ослабления фиксации шомпола-упора цанговым зажимом и продвижения его на расстояние, большее рабочего хода, в кожухе 7 срабатывает конечный выключатель 8 и автомат отключается. В случае выхода из строя конечного выключателя 8 шомпол-упор упирается в донышко глухого кожуха 7 и останавливает продвижение проволоки, а подающие ролики пробуксовывают. Использование предлагаемого устройства позволяет получить экономический эффект путем повышения точности отрезаемой заготовки по длине, увеличением . надежности, безопасной работы для обслуживающего персонала. Это обусловлено тем, что команда на отрезку подается в момент подхода ползушки к жесткому упору на заниженной скорости и конец шомполаупора закрыт глухим кожухом с конечным выключателем Формула изобретения Устройство для отмера длинномерных заготовок в правильно-отрезных автоматах, содержащее механизмы подачи и резки материала, приемный лоток, закрепленные на стойке направляющие, установленную с возможностью перемещения в направляющих ползушку с цанговым зажимом и державкой, на которой закреплены скалки с установленными на них пружинами, шомпол-упор, размещенный одним концом в профильном ручье желоба приемного лотка, а другим - а центральном отверстии ползушки, а также конечный выключатель, электрически связанный с приводом механизма резки, о т л и ч а ю щ е е с я тем, что, с целью повышения точности отрезаемых заготовок и надежности устройства в работе, ползушка с цанговым зажимом дополнительно снабжена планками с направляющими лазами, в которых закреп 1675012 пены с возможностью регулировочного перемещения два ползуна с флажками, а на стойке дополнительно установлены электрически связанные с приводом механизма подачи два конечных выключателя, один из 5 которых установлен с возможностью взаи модействия с одним из флажков ползушки, а другой размещен в кожухе с возможностью взаимодействия с шомпол-упором, причем на шомпол-упоре между желобом приемного лотка и полэушкой установлена пружина. Б-6 ? 1675012 5-0 Редактор А Козориз Составитель А. Ксенофонтов Техред М Моргентал Корректор Л. Бескид Заказ 2960 Тираж 345 ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
