Шків

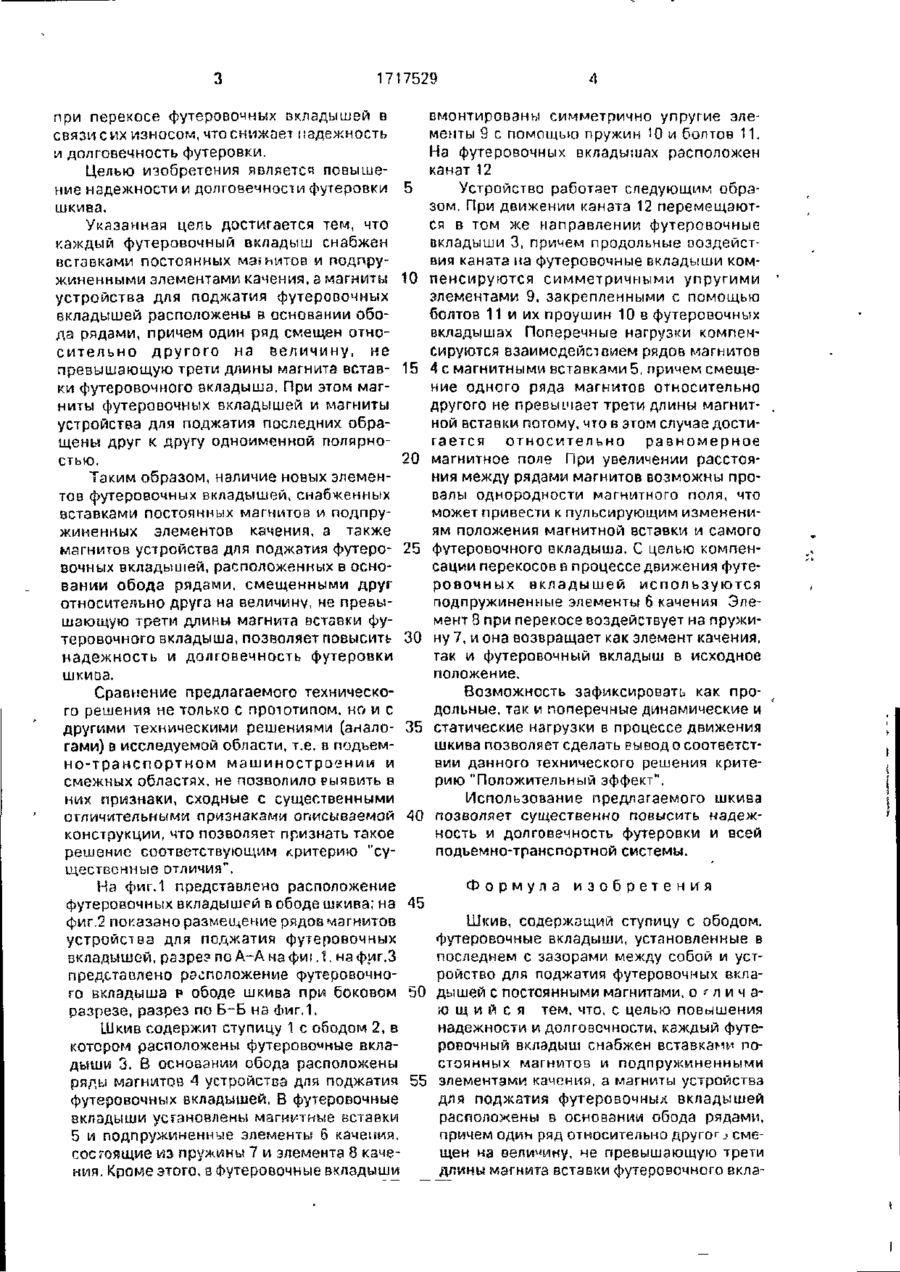

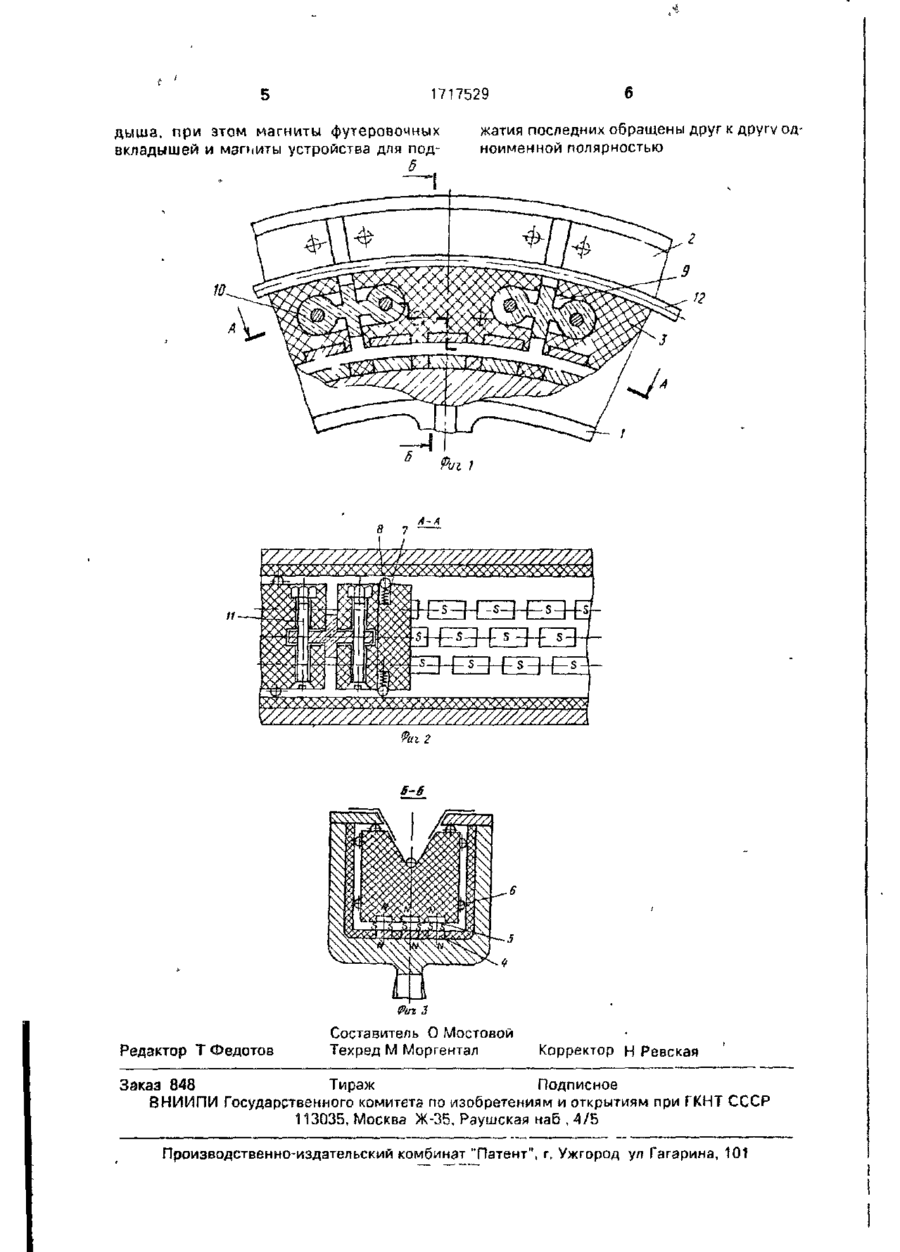

Изобретение относится к подъемнотранспортной технике, в частности к подъемникам, экскаваторам, лесотранспортным установкам. Цель изобретения -повышение надежности и ДОП!ОРЄЧНОСТИ. Шкив содержит ступицу 1 с ободом 2, футеровочные вкладыши 3, установленные в последнем с зазорами между гобой, и устройство для поджатия футеровочных вкладышей с постоянными магнитами. Каждый футеровочнь:й вкладыш снабжен магнитными вставками и подпружиненными элементами качения, а магниты устройства для поджатия фу-геровочных вкладышей расположены в основании рядами, причем один ряд относительно другого смещен на величину, не превышающую трети длины магнита вставки футеровочного вкладыша. При этом магниты футеровочных вкладышей и магниты устройства для поджатия последних обра щены друг к другу одноименной полярно стью. 3 ил. Изобретение относится к подъемнотранспортной технике, в частности к подъемникам, экскаваторам, лесотранспортным установкам. Известна конструкция упругой футеровки , содержащая футеровочные элементы, расположенные с зазором на гибкой податливой связи, размещенной в желобе шкива. Футеровочные элементы выполнены в виде втулок из антифрикционного материала, размещенных в полукруглых канавках, выполненных в желобе обода симметрично продольной оси шкива. Недостатком указанной конструкции является то. что при определенных динамических воздействиях происходит смещение втулок, которое не компенсируется упругими элементами, что приводит к выходу такой конструкции из строя. Наиболее близка к предлагаемой подвижная футеровка шкива , содержащая футеровочные вкладыши, расположенные по кольцу обода шкива с зазорами между собой, и устройство для их поджатия к ободу. Устройство для поджатия футеровочных вкладышей к ободу выполнено в виде магнитных систем с постоянными магнитами, установленным на ребордах шкива под внешними кромками фугерояочных элементов вне зоны действия каната с возможно стью периодического сдвига магнитных систем с постоянными магнитами по поверхности реборд а направлении оси вращения шкива. Недостатком такой конструкции является то, что установка устройства для поджатия футеровочных Ri-ладышсй на ребордах не обеспечивает сохранности маг нитных систем с постоянными магнитами h L (Л 1717529 при перекосе футероаочных вкладышей в связи сих износом, что снижает надежность и долговечность футеровки. Целью изобретения является повышение надежности и долговечности футеровки шкива. Указанная цель достигается тем, что каждый футеровочный вкладыш снабжен вставками постоянных магнитов и подпружиненными элементами качения, а магнить! устройства для поджатия футеровочных вкладышей расположены в основании обода рядами, причем один ряд смещен относительно другого на величину, не превышающую трети длины магнита вставки футеровочного вкладыша. При этом магниты футеровочных вкладышей и магниты устройства для поджатия последних обращены друг к другу одноименной полярностью. 5 10 15 20 Таким образом, наличие новых элементов футеровочных вкладышей, снабженных вставками постоянных магнитов и подпружиненных элементов качения, а также магнитов устройства для поджатия футеро- 25 вочных вкладышей, расположенных в основании обода рядами, смещенными друг относительно друга на величину, не превышающую трети длины магнита вставки футеровочного вкладыша, позволяет повысить 30 надежность и долговечность футеровки шкиоа. Сравнение предлагаемого технического решения не только с проютипом, но и с другими техническими решениями (анало- 35 гами) в исследуемой области, т.е. в подъемно-транспортном машиностроении и смежных областях, не позволило выявить в ник признаки, сходные с существенными отличительными признаками описываемой 40 конструкции, что позволяет признать такое решение соответствующим критерию "существенные отличия". На фиг.1 представлено расположение футеровочных вкладышей в ободе шкива; на 45 фиг.2 показано размещение рядов магнитов устройства для поджатия футеровочных вкладышей, разре?по А-Анафиі.1, на фиг.3 представлено расположение футеровочного вкладыша Р ободе шкива при боковом 50 разрезе, разрез по Б-Б на Фиг.1. Шкив содержит ступицу 1 с ободом 2.. в котором расположены футеровочные вкладыши 3. В основании обода расположены ряды магнатов 4 устройства для поджатия 55 футеровочных вкладышей. В футеровочные вкладыши установлены магнитные вставки 5 и подпружиненные элементы 6 качения, состоящие из пружины 7 и элемента 8 качения. Кроме этого, в Футеровочные вкладыши A вмонтированы симметрично упругие элементы 9 с помощью пружин 10 и болтов 11. На футеровочных вкладышах расположен канат 12 Устройство работает следующим образом. При движении каната 12 перемещаются в том же направлении футеровочные вкладыши 3, причем продольные воздействия каната па футеровочные вкладыши компенсируются симметричными упругими злементами 9, закрепленными с помощью болтов 11 и их проушин 10 в футеровочных вкладышах Поперечные нагрузки компенсируются взаимодействием рядов магнитов 4 с магнитными вставками 5, причем смещение одного ряда магнитов относительно другого не превьичает трети длины магнитной вставки потому, что в этом случае достигается относительно равномерное магнитное поле При увеличении расстояния между рядами магнитов возможны провалы однородности магнитного поля, что может привести к пульсирующим изменениям положения магнитной вставки и самого футеровочного вкладыша. С целью компенсации перекосов в процессе движения футеровочных вкладышей используются подпружиненные элементы 6 качения Элемент 8 при перекосе воздействует на пружину 7, и она возвращает как элемент качения, так и футеровочный вкладыш в исходное положение. Возможность зафиксировать как продольные, так и поперечные динамические и статические нагрузки в процессе движения шкива позволяет сделать вывод о соответствии данного технического решения критерию "Положительный эффект". Использование предлагаемого шкива позволяет существенно повысить надежность и долговечность футеровки и всей подъемно-транспортной системы. Формула изобретения Шкив, содержащий ступицу с ободом, футеровочные вкладыши, установленные в последнем с зазорами между собой и устройство для поджатия футеровочных вкладышей с постоянными магнитами, о б л и ч а ю щ и й с я тем, что, с целью повышения надежности и долговечности, каждый футеровочный вкладыш снабжен вставками постоянных магнитов и подпружиненными элементами качения, а магниты устройства для поджатия футеровочных вкладышей расположены в основании обода рядами, причем один ряд относительно другое j смещен на величину, че превышающую трети длины магнита вставки футеровочного вкла 1717529 дыша, при этом магниты футеровочных вкладышей и магниты устройства для подб 6 жатия последних обращены друг к другу одноименной полярностью Риг і Л-А //////////Х//////////////////А Фаг Z В-6 Фиг 3 Редактор Т Федотов Составитель О Мостовой Техред М Моргентал Корректор Н Ревская Заказ 848 Тираж Подписное 8НИМПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина, 101
