Шахтний підйомник
Номер патенту: 4838
Опубліковано: 28.12.1994
Формула / Реферат
Шахтний подъемник, содержащий направляющие, тяговый орган, соединенный с подъемным сосудом, снабженным башмаками, расположенными на расстоянии один от другого, кратном шагу расстрелов в стволе шахты, отличающийся тем, что, с целью снижения износа направляющих, последние выполнены с поверхностным слоем из немагнитного электропроводящего материала, а башмаки снабжены вкладышами, содержащими постоянные магниты, взаимодействующие посредством магнитного поля с направляющими.
Текст

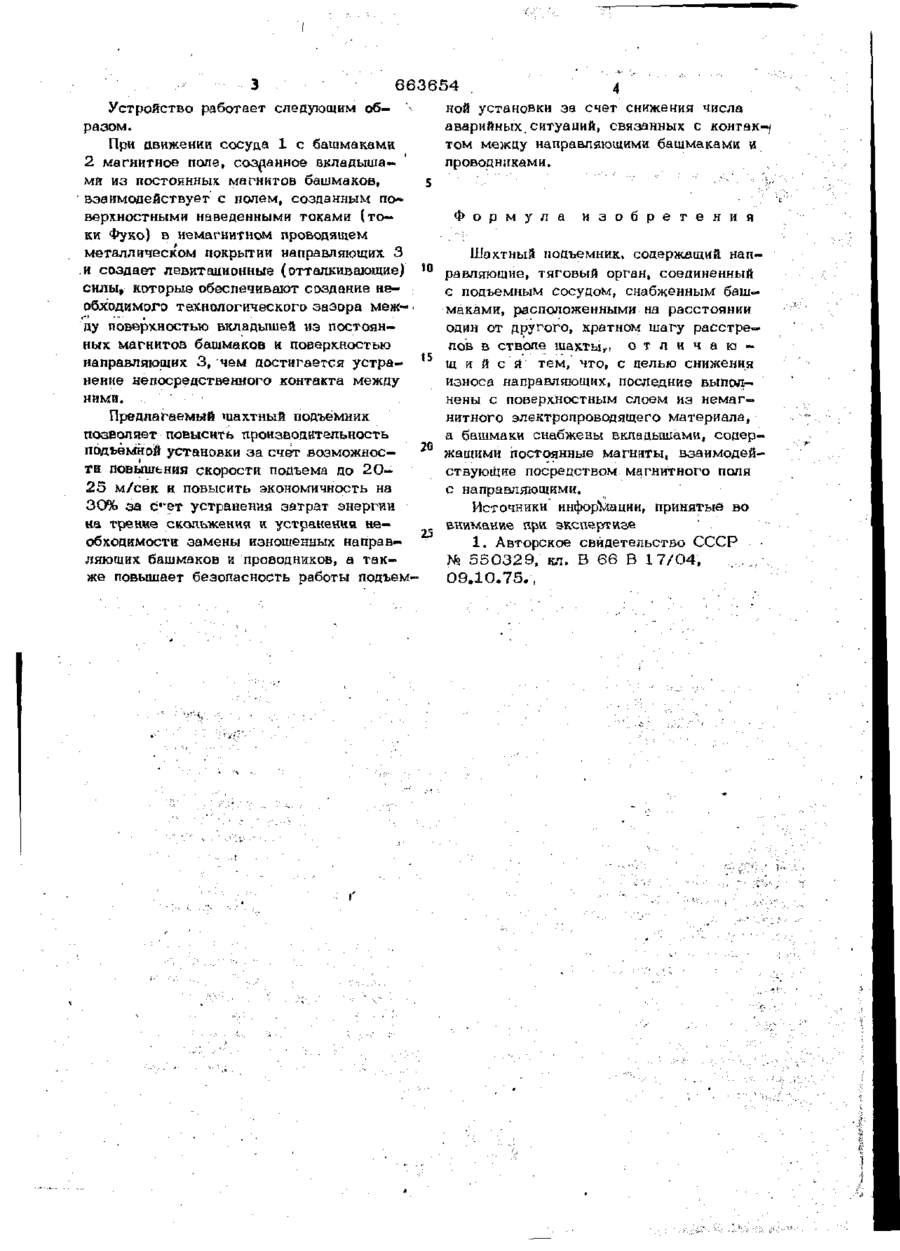

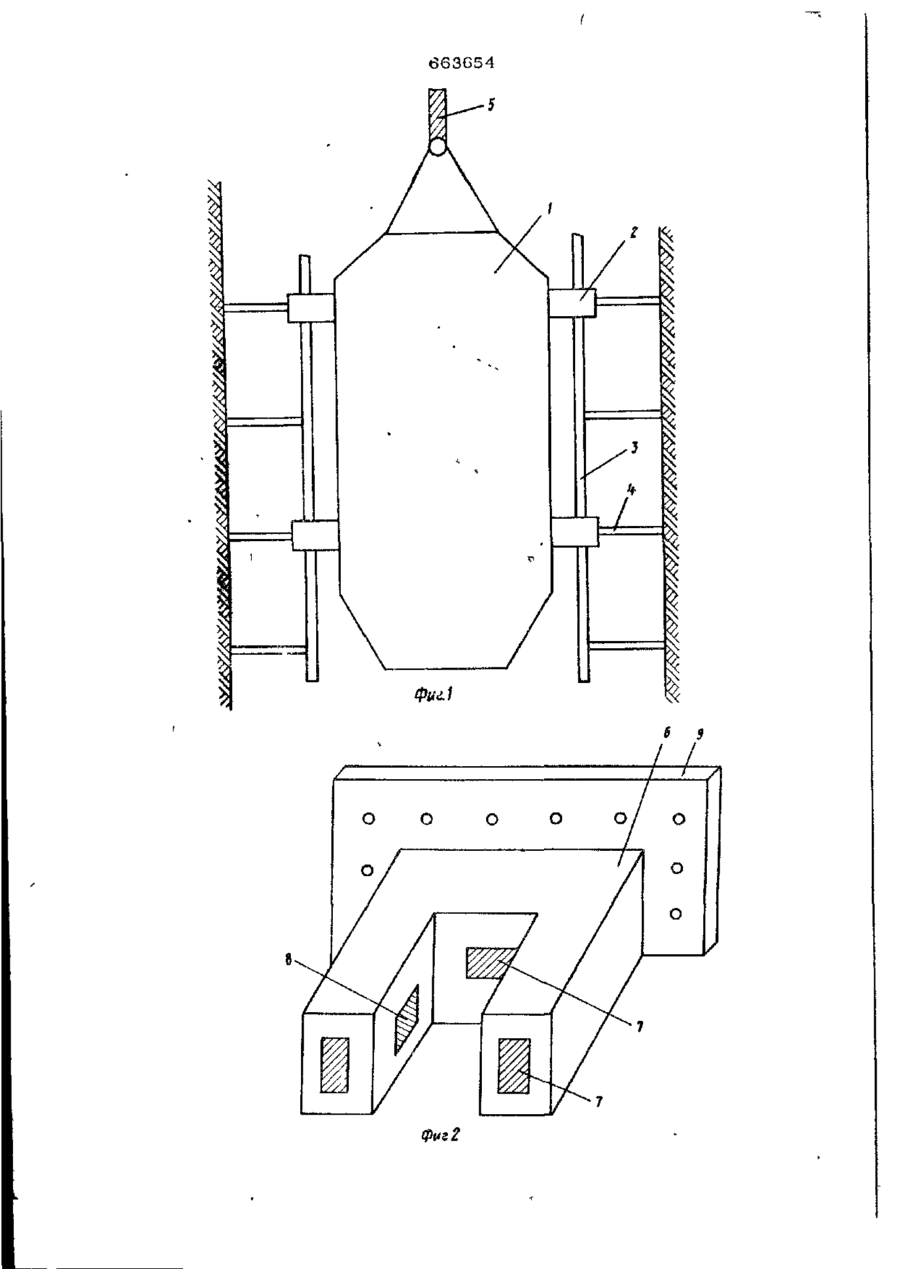

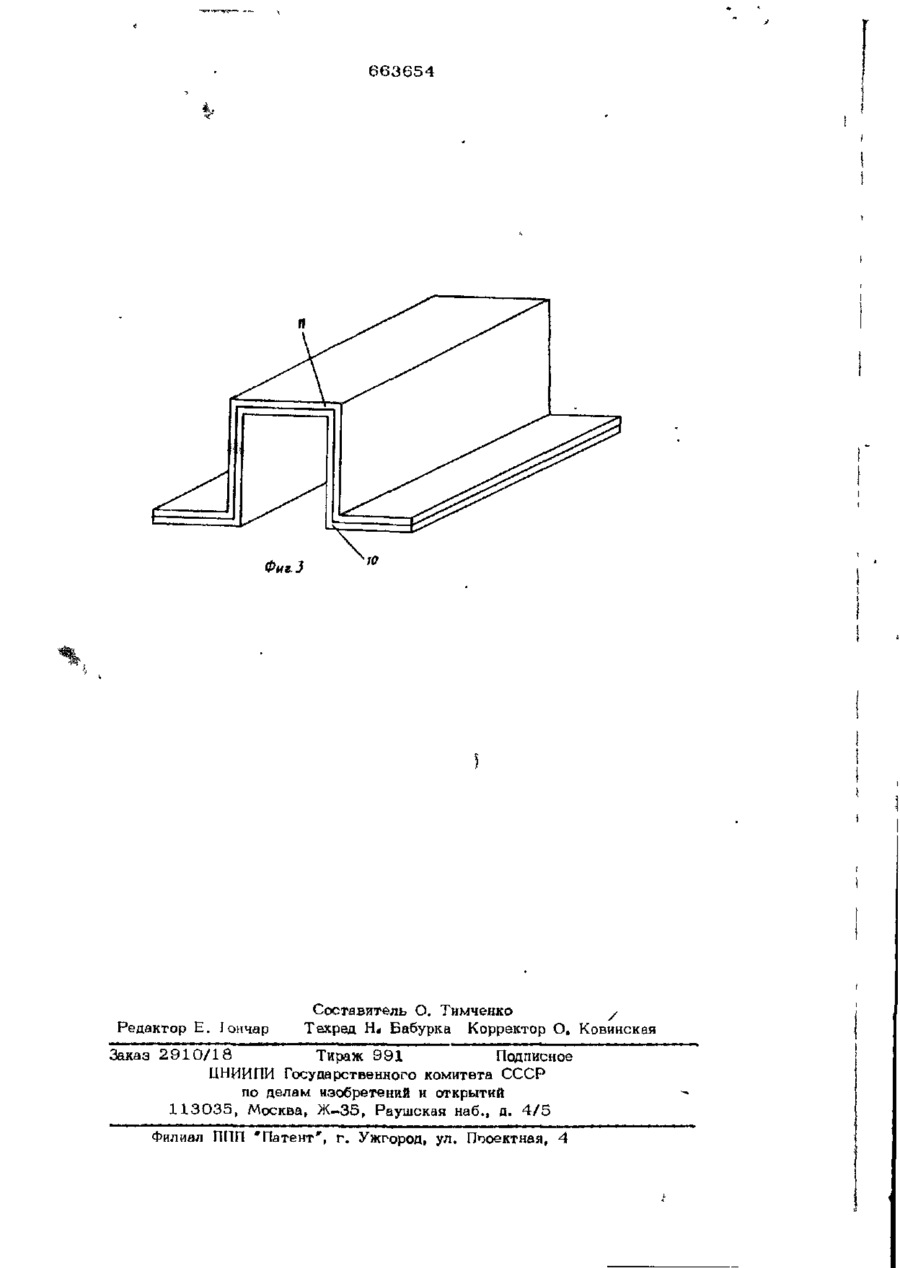

Союз С ов є ге ми ж Социалистических Республик (1 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.07.77(21) 2 5 0 2 3 5 7 / 2 2 - 1 1 (51) М. Кл. С присоединением заявки № ~ СССР В 66 В 15/00 (23) Приоритет по делеы изобретений и открытий Опубликовано25.05.79.рюллетень № 19 (53) УДК 621.876. .113(088.8) Дата опубликования описания 28.05.79 (72) А в т о р ы А. П. Нестеров и О. Г. Мостовой ИЗОбрБТеИИЯ (7Ї) Заявитель Институт геотехнической механики АН Украинской ССР ( 5 4 ) ШАХТНЫЙ ПОДЪЕМНИК 1 Изобретение относится к подъемно— вкладышами, содержащими постоянные транспортным устройствам, в частности магниты, взаимодействующие посредстк шахтным подъемным установкам для вом магнитного поля с направляющими. транспортировки полезных ископаемых На фиг. 1 показан шахтный подъемс больших глубин с высокими скоростяник, общий вид; на фиг. 2 изображен ми. башмак кабины; на фиг, 3 - направляюНаиболее близким к изобретению техщая подъемника. ническим решением является шахтный Шахтный подъемник содержит подъемподъемник, содержащий направляющие, ный сосуд 1, на котором закреплены тяговый орган, соединенный с подъембашмаки 2 с шагом, кратным числу 10 шагов расстрелов. Направляющая 3 охваным сосудом, снабженными башмаками, расположенными на расстоянии один от чена башмаками 2 с технологическим другого, кратном шагу расстрелов в ствозазором и закреплена к расстрелам 4. ле шахты [1}- Это устройство имеет Сосуд 1 соединен с тяговым органом 5. сравнительно большой ионос направляющих, обусловленный наличием скользяще- 15 Башмак 2 состоит из направляющей го контакта между направляющими и скобы 6, охватывающей проводник, лобашмаками. бовых магнитных вкладышей 7, боковых магнитных вкладышей 8 и основания 9, Целью изобретения являатся снижение необходимого для крепления к сосуду 1. износа направляющих. Направляющая 3 состоит из стального Достигается это благодаря тому, что основания 1 0 с поверхностным слоем направляющие выполнены с поверхност—1 1 из немагнитного проводящего матеным слоем из немагнитного электропрориала. водящего материала, а башмаки снабжены 663654 Устройство работает следующим обной установки за счет снижения числа разом. аварийных, ситуаций, связанных с конгак-/ При движении сосуда 1 с башмаками том между направляющими башмаками и 2 магнитное поле, созданное вкладышапроводниками. ми из постоянных магнитов башмаков, взаимодействует с полем, созданным поверхностными наведенными токами ( т о Ф о р м у л а и з о б р е т е н и я ки Фуко) в немагнитном проводящем металлическом покрытии направляющих 3 Шахтный подъемник, содержащий напи создает левиташюнные (отталкивающие) Ш равляющие, тяговый орган, соединенный силы, которые обеспечивают создание нес подъемным сосудом, снабженным башобходимого технологического зазора межмаками, расположенными на расстоянии ду поверхностью вкладышей из постоянодин от другого, кратном шагу расстреных магнитов башмаков и поверхностью лов в стволе шахты,г о т л и ч а ю направляющих 3, чем достигается устра- 15 щ и й с я тем, что, с целью снижения нение непосредственного контакта между износа направляющих, последние выполними. нены с поверхностным слоем из немагнитного электропроводящего материала, Предлагаемый шахтный подъёмник а башмаки снабжены вкладышами, содерпозволяет повысить производительность 20 жащими постоянные магниты, взаимодейподъёмной установки за счет возможносствующие посредством магнитного поля ти повышения скорости подъема до 2 0 с направляющими. 2 5 м/сек и повысить экономичность на 30% за с''ет устранения затрат энергии Источники информации, принятые во на трение скольжения и устранения невнимание при экспертизе обходимости замены изношенных направ1. Авторское свидетельство СССР ляющих башмаков и проводников, а так№ 5 5 0 3 2 9 , кл. В 6 6 В 1 7 / 0 4 , же повышает безопасность работы подъем09.10.IS,, і V/' фиг 2 663654 Фиг-3 Редактор Е. Іончар Составитель О. Тимченко у Техред Н* Бабурка Корректор О. Ковинская Заказ 2 9 1 0 / 1 8 Тираж 9 9 1 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушская наб м д. 4 / 5 Филиал ППП "Патент", г. Ужгород, ул. Пооектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMine hoist
Автори англійськоюMostovyi Oleh Hryhorovych
Назва патенту російськоюШахтный подъемник
Автори російськоюМостовой Олег Григорьевич
