Редуктор

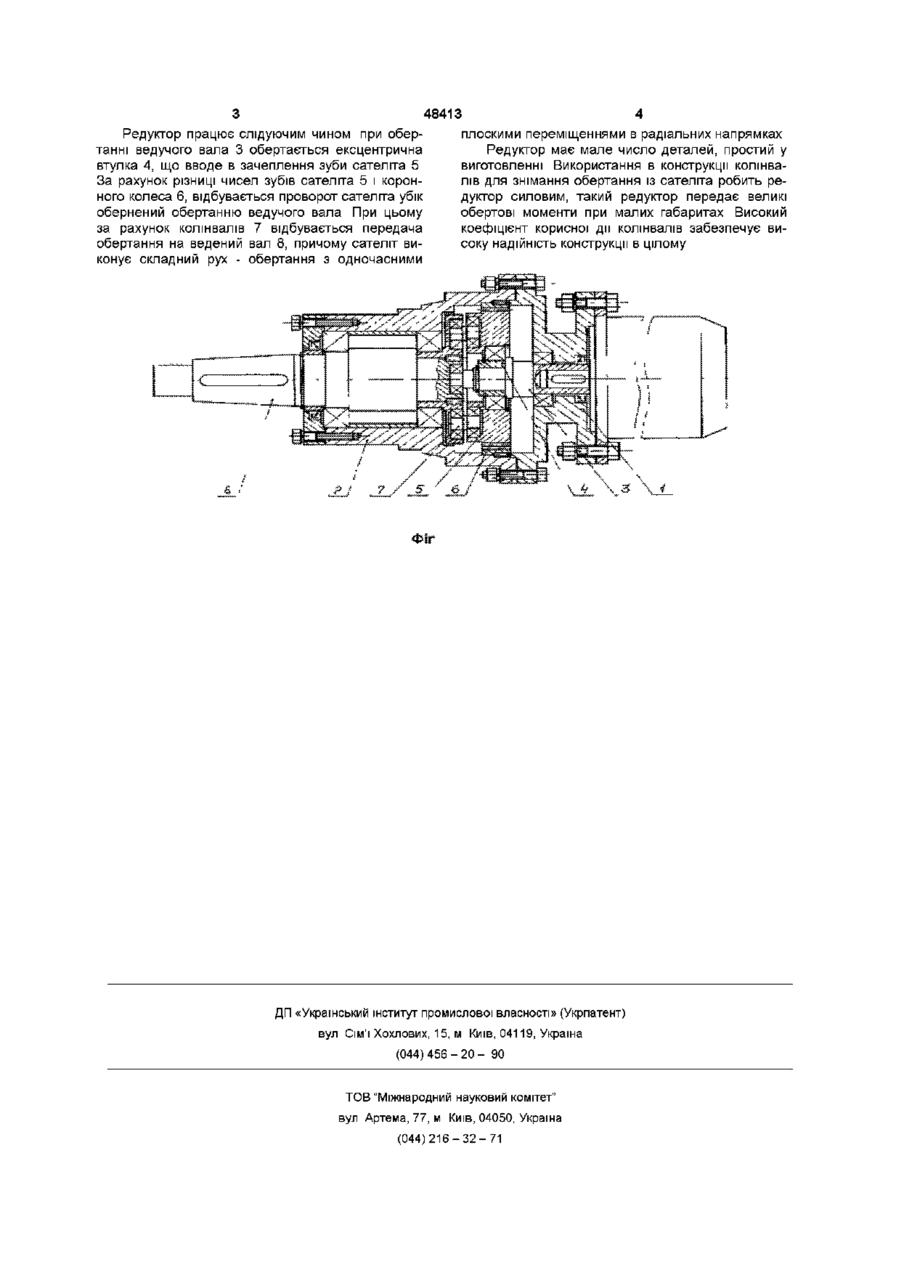

Редуктор, що містить корпус, в якому розміщені ведений вал з фланцем, підшипники і планетарний ряд із сателітом і коронним колесом, який Винахід відноситься до машинобудування і може бути використаним як редуктор загального, а також спеціального призначення Відомий планетарний зубчастий варіатор[авторське посвідчення СРСР №929921], який містить корпус, в якому розміщені вхідний і вихідний вали, центральне колесо з внутрішніми зубами, сателіт що зачіпається з ним і управляючий механізм Сателіт виконаний у вигляді розрізного кільця і встановлений на веденому валі ексцентрично У корпусі сателіт установлений на пружинних підвісках і з'єднаний із керуючим механізмом редуктора У ВІДОМІЙ конструкції використаний одноступінчатий планетарний редуктор із багатопарним зачепленням зубів, що забезпечує високі значення передатних чисел Сателіт встановлений у корпусі на пружинних підвісках, що дозволяє йому виконувати складні рухи без обертання Жорсткість пружин обмежує величину переданого обертового моменту, а отже знижує його силові можливості Крім того, пружинні ПІДВІСКИ мають низький коефіцієнт корисної дії, що зменшує надійність конструкції в цілому У основу винаходу поставлена задача збільшення силових можливостей редуктора з одночасним підвищенням його надійності Поставлена задача вирішується тим, що в редукторі, що має корпус, в якому розміщені ведучий і ведений вали, підшипники, планетарний ряд, до складу якого входять сателіт і коронне колесо, ВІДПОВІДНО до винаходу, на ведучому валі встановлена ексцентрична втулка, на яку посаджений відрізняється тим, що на ведучому валу встановлена ексцентрична втулка, на яку посаджений сателіт, у торці сателіта виконані отвори з запресованими в них підшипниками, у які встановлені колінвали, на фланці веденого вала також виконані отвори з запресованими в них підшипниками, в які встановлені ІНШІ КІНЦІ колінвалів, причому екс центриситети колінвалів однакові і дорівнюють ексцентриситету ексцентричної втулки сателіт, у торці сателіта виконаний ряд отворів із запресованими в них підшипниками, у які встановлені КІНЦІ колінвалів Сателіт зачеплений із коронним колесом, що нерухомо закріплений у корпусі редуктора, у кришці редуктора встановлений ведений вал, на ступиці якого також виконаний ряд отворів із запресованими підшипниками У ці отвори вставлені ІНШІ КІНЦІ колінвалів Таким чином сателіт редуктора з'єднаний з веденим валом за допомогою колінвалів, причому эксцентриситети колінвалів однакові і дорівнюють эксцентриситету ексцентричної втулки Запропонований редуктор містить планетарний ряд із сателітом і коронним колесом, для передачі потужності використані колінвали, що дозволяють передавати значні обертові моменти, тим самим збільшувати силові можливості редуктора Високий коефіцієнт корисної дії колінвалів дозволяє значно збільшити надійність такого редуктора Сутність винаходу пояснюється кресленням, на якому показаний подовжній розтин редуктора Редуктор містить корпус 1 із кришкою 2, у якому встановлений ведучий вал 3 з ексцентричною втулкою 4 На втулці 4 установлений підшипник із сателітом 5, зуби сателіта зачеплені з зубами коронного колеса 6 У торці сателіта виконаний ряд отворів, у які запресовані підшипники з встановленими в них коленвалами 7 У кришці 2 редуктора встановлений ведений вал 8, у ступиці якого також виконані отвори з запресованими в них підшипниками У ці підшипники встановлені ІНШІ КІНЦІ колін валів 7 СО 00 Редуктор працює слідуючим чином при обертанні ведучого вала 3 обертається ексцентрична втулка 4, що вводе в зачеплення зуби сателіта 5 За рахунок різниці чисел зубів сателіта 5 і коронного колеса 6, відбувається проворот сателіта убік обернений обертанню ведучого вала При цьому за рахунок колінвалів 7 відбувається передача обертання на ведений вал 8, причому сателіт виконує складний рух - обертання з одночасними 48413 плоскими переміщеннями в радіальних напрямках Редуктор має мале число деталей, простий у виготовленні Використання в конструкції колінвалів для знімання обертання із сателіта робить редуктор силовим, такий редуктор передає великі обертові моменти при малих габаритах Високий коефіцієнт корисної дії колінвалів забезпечує високу надійність конструкції в цілому ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
