Система подачі підземної води населенню із знезалізнюванням води

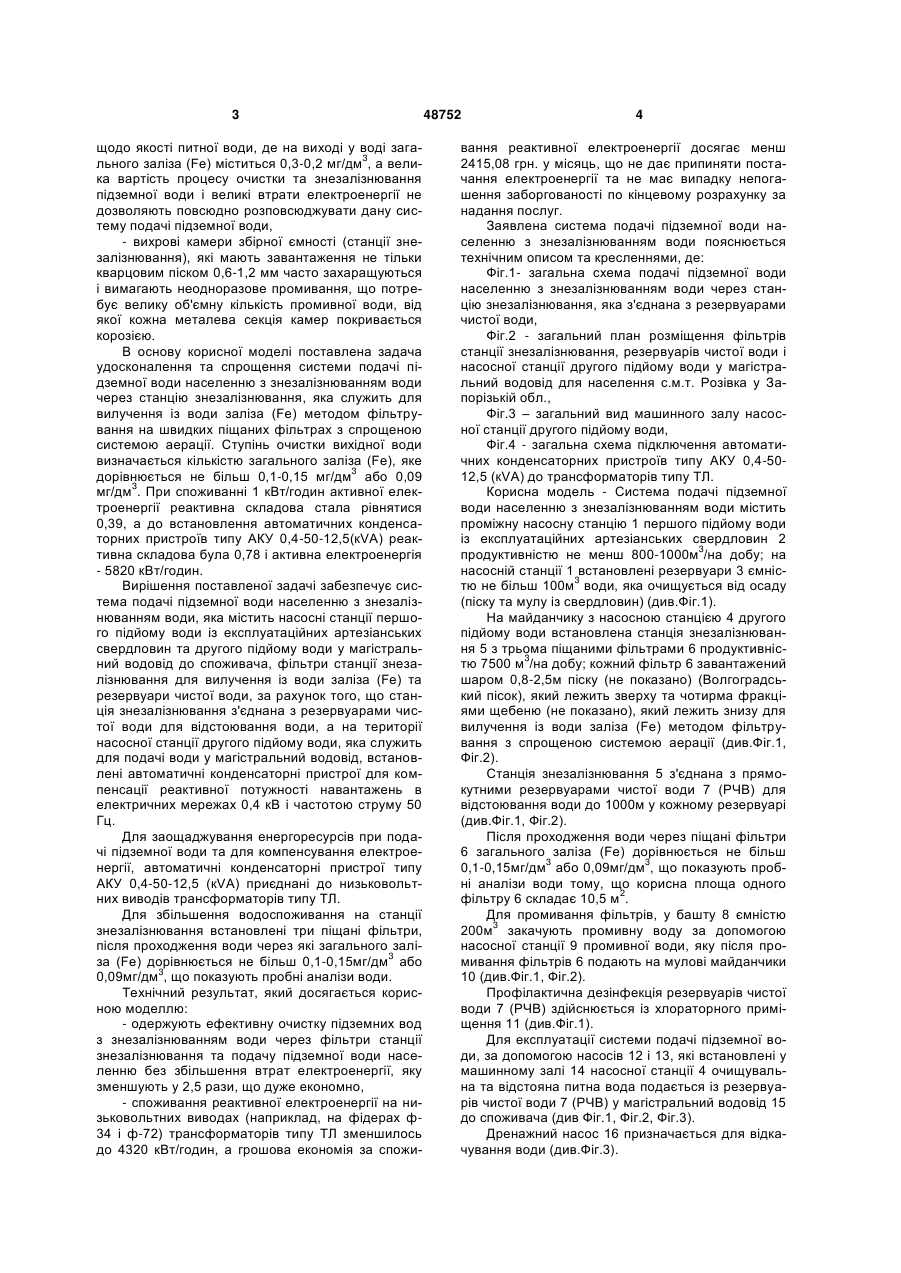

1. Система подачі підземної води населенню із знезалізнюванням води, яка містить насосні станції першого підйому води із експлуатаційних свердловин та другого підйому води у магістральний водовід, фільтри станції знезалізнювання для ви 3 щодо якості питної води, де на виході у воді зага3 льного заліза (Fe) міститься 0,3-0,2 мг/дм , а велика вартість процесу очистки та знезалізнювання підземної води і великі втрати електроенергії не дозволяють повсюдно розповсюджувати дану систему подачі підземної води, - вихрові камери збірної ємності (станції знезалізнювання), які мають завантаження не тільки кварцовим піском 0,6-1,2 мм часто захаращуються і вимагають неодноразове промивання, що потребує велику об'ємну кількість промивної води, від якої кожна металева секція камер покривається корозією. В основу корисної моделі поставлена задача удосконалення та спрощення системи подачі підземної води населенню з знезалізнюванням води через станцію знезалізнювання, яка служить для вилучення із води заліза (Fe) методом фільтрування на швидких піщаних фільтрах з спрощеною системою аерації. Ступінь очистки вихідної води визначається кількістю загального заліза (Fe), яке 3 дорівнюється не більш 0,1-0,15 мг/дм або 0,09 3 мг/дм . При споживанні 1 кВт/годин активної електроенергії реактивна складова стала рівнятися 0,39, а до встановлення автоматичних конденсаторних пристроїв типу АКУ 0,4-50-12,5(кVА) реактивна складова була 0,78 і активна електроенергія - 5820 кВт/годин. Вирішення поставленої задачі забезпечує система подачі підземної води населенню з знезалізнюванням води, яка містить насосні станції першого підйому води із експлуатаційних артезіанських свердловин та другого підйому води у магістральний водовід до споживача, фільтри станції знезалізнювання для вилучення із води заліза (Fe) та резервуари чистої води, за рахунок того, що станція знезалізнювання з'єднана з резервуарами чистої води для відстоювання води, а на території насосної станції другого підйому води, яка служить для подачі води у магістральний водовід, встановлені автоматичні конденсаторні пристрої для компенсації реактивної потужності навантажень в електричних мережах 0,4 кВ і частотою струму 50 Гц. Для заощаджування енергоресурсів при подачі підземної води та для компенсування електроенергії, автоматичні конденсаторні пристрої типу АКУ 0,4-50-12,5 (кVA) приєднані до низьковольтних виводів трансформаторів типу ТЛ. Для збільшення водоспоживання на станції знезалізнювання встановлені три піщані фільтри, після проходження води через які загального залі3 за (Fe) дорівнюється не більш 0,1-0,15мг/дм або 3 0,09мг/дм , що показують пробні аналізи води. Технічний результат, який досягається корисною моделлю: - одержують ефективну очистку підземних вод з знезалізнюванням води через фільтри станції знезалізнювання та подачу підземної води населенню без збільшення втрат електроенергії, яку зменшують у 2,5 рази, що дуже економно, - споживання реактивної електроенергії на низьковольтних виводах (наприклад, на фідерах ф34 і ф-72) трансформаторів типу ТЛ зменшилось до 4320 кВт/годин, а грошова економія за спожи 48752 4 вання реактивної електроенергії досягає менш 2415,08 грн. у місяць, що не дає припиняти постачання електроенергії та не має випадку непогашення заборгованості по кінцевому розрахунку за надання послуг. Заявлена система подачі підземної води населенню з знезалізнюванням води пояснюється технічним описом та кресленнями, де: Фіг.1- загальна схема подачі підземної води населенню з знезалізнюванням води через станцію знезалізнювання, яка з'єднана з резервуарами чистої води, Фіг.2 - загальний план розміщення фільтрів станції знезалізнювання, резервуарів чистої води і насосної станції другого підйому води у магістральний водовід для населення с.м.т. Розівка у Запорізькій обл., Фіг.3 – загальний вид машинного залу насосної станції другого підйому води, Фіг.4 - загальна схема підключення автоматичних конденсаторних пристроїв типу АКУ 0,4-5012,5 (кVA) до трансформаторів типу ТЛ. Корисна модель - Система подачі підземної води населенню з знезалізнюванням води містить проміжну насосну станцію 1 першого підйому води із експлуатаційних артезіанських свердловин 2 3 продуктивністю не менш 800-1000м /на добу; на насосній станції 1 встановлені резервуари 3 ємніс3 тю не більш 100м води, яка очищується від осаду (піску та мулу із свердловин) (див.Фіг.1). На майданчику з насосною станцією 4 другого підйому води встановлена станція знезалізнювання 5 з трьома піщаними фільтрами 6 продуктивніс3 тю 7500 м /на добу; кожний фільтр 6 завантажений шаром 0,8-2,5м піску (не показано) (Волгоградський пісок), який лежить зверху та чотирма фракціями щебеню (не показано), який лежить знизу для вилучення із води заліза (Fe) методом фільтрування з спрощеною системою аерації (див.Фіг.1, Фіг.2). Станція знезалізнювання 5 з'єднана з прямокутними резервуарами чистої води 7 (РЧВ) для відстоювання води до 1000м у кожному резервуарі (див.Фіг.1, Фіг.2). Після проходження води через піщані фільтри 6 загального заліза (Fe) дорівнюється не більш 3 3 0,1-0,15мг/дм або 0,09мг/дм , що показують пробні аналізи води тому, що корисна площа одного 2 фільтру 6 складає 10,5 м . Для промивання фільтрів, у башту 8 ємністю 3 200м закачують промивну воду за допомогою насосної станції 9 промивної води, яку після промивання фільтрів 6 подають на мулові майданчики 10 (див.Фіг.1, Фіг.2). Профілактична дезінфекція резервуарів чистої води 7 (РЧВ) здійснюється із хлораторного приміщення 11 (див.Фіг.1). Для експлуатації системи подачі підземної води, за допомогою насосів 12 і 13, які встановлені у машинному залі 14 насосної станції 4 очищувальна та відстояна питна вода подається із резервуарів чистої води 7 (РЧВ) у магістральний водовід 15 до споживача (див Фіг.1, Фіг.2, Фіг.3). Дренажний насос 16 призначається для відкачування води (див.Фіг.3). 5 На території насосної станції 4 другого підйому води, яка служить для подачі води у магістральний водовід 15 встановлені автоматичні конденсаторні пристрої 17 для компенсації реактивної потужності навантажень в електричних мережах 18 0,4 кВ і частотою струму 50 Гц (див.Фіг.4). Для заощаджування енергоресурсів при подачі підземної води та для компенсування електроенергії, автоматичні конденсаторні пристрої 17 типу АКУ 0,4-50-12,5 (кVA) приєднані до низьковольтних виводів 19 і 20 (до фідерів ф-34 і ф-72) трансформаторів 21 типу ТЛ (див.Фіг.4). Схема згідно Фіг.4 працює у автоматичному режимі, живлення електроенергією від трансформаторів 21 типу ТЛ направляється на автоматичні вимикачі 22 і далі на секційний автомат 23 і на встановлені конденсатори 24 потужністю 12,5 кVA автоматичного конденсаторного пристрою 17 типу АКУ 0,4-50-12,5 (кVA), який виробляє реактивну потужність для здійснення обертального моменту 48752 6 електродвигунів насосів 12 і 13 у машинному залі 14 насосної станції 4 другого підйому води, при цьому споживання реактивної електроенергії на низьковольтних виводах 19 і 20 (на фідерах ф-34 і ф-72) трансформаторів 21 типу ТЛ зменшилось у 2,5 рази без порушення встановлених режимів електроспоживання, що економить електроенергію. Заявлена система подачі підземної води з знезалізнюванням води має компенсацію реактивної потужності навантажень в електромережах 0,4кВ за рахунок встановлення автоматичних конденсаторних пристроїв типу АКУ 0,4-50-12,5 (кУА). Джерела інформації: 1. Патент Російської Федерації на корисну модель №48 977, кл. С02F9/06,опубл. 10.11.2005р. 2. Патент Російської Федерації №2 285 669, кл. С02F1/64,опубл. 20.10.2006р. 3. Патент Російської Федерації №2 370 456, кл. С02F1/64,опубл. 20.10.2009р. (прототип). 7 Комп’ютерна верстка Л.Литвиненко 48752 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
