Система подачі забортної води до теплообмінників
Текст

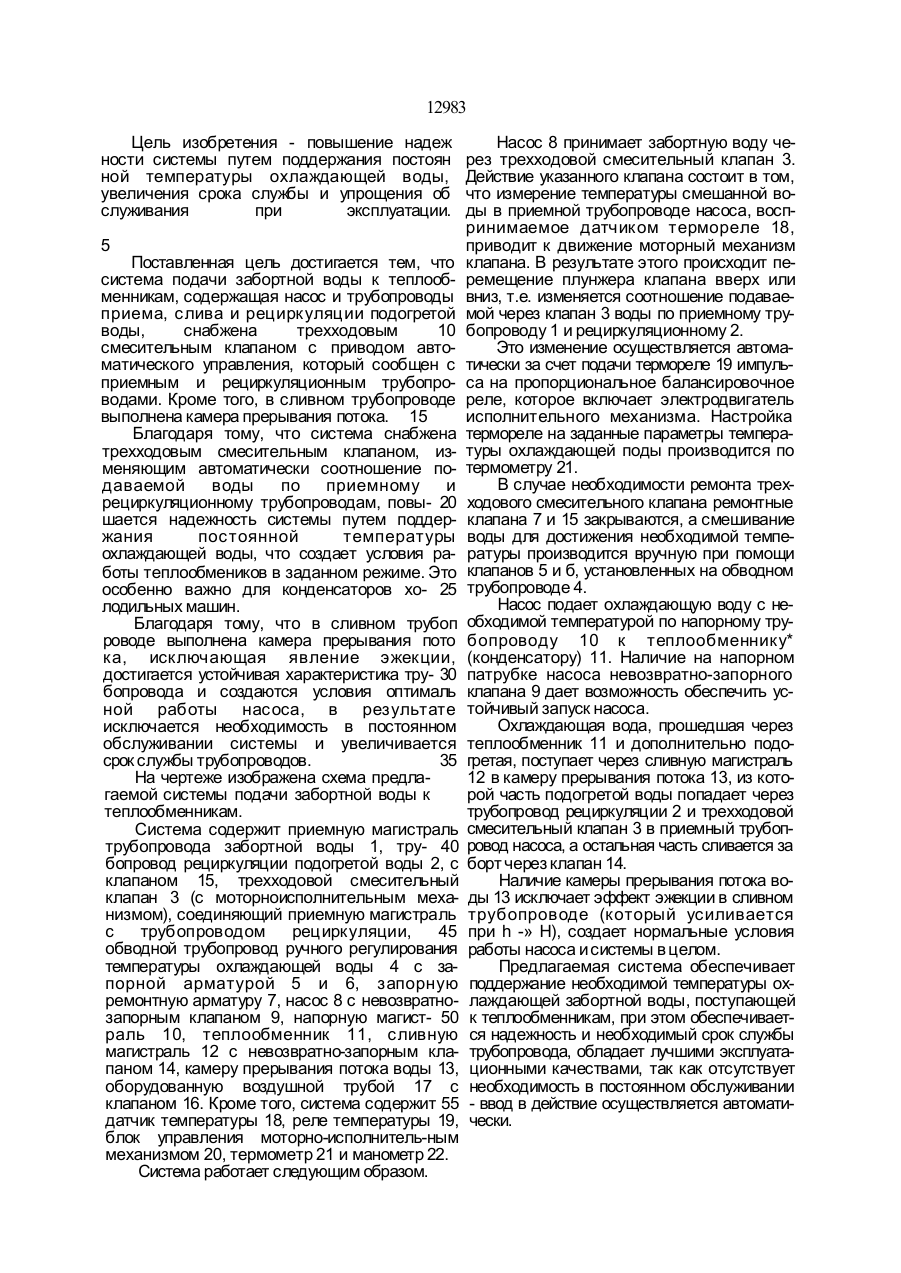

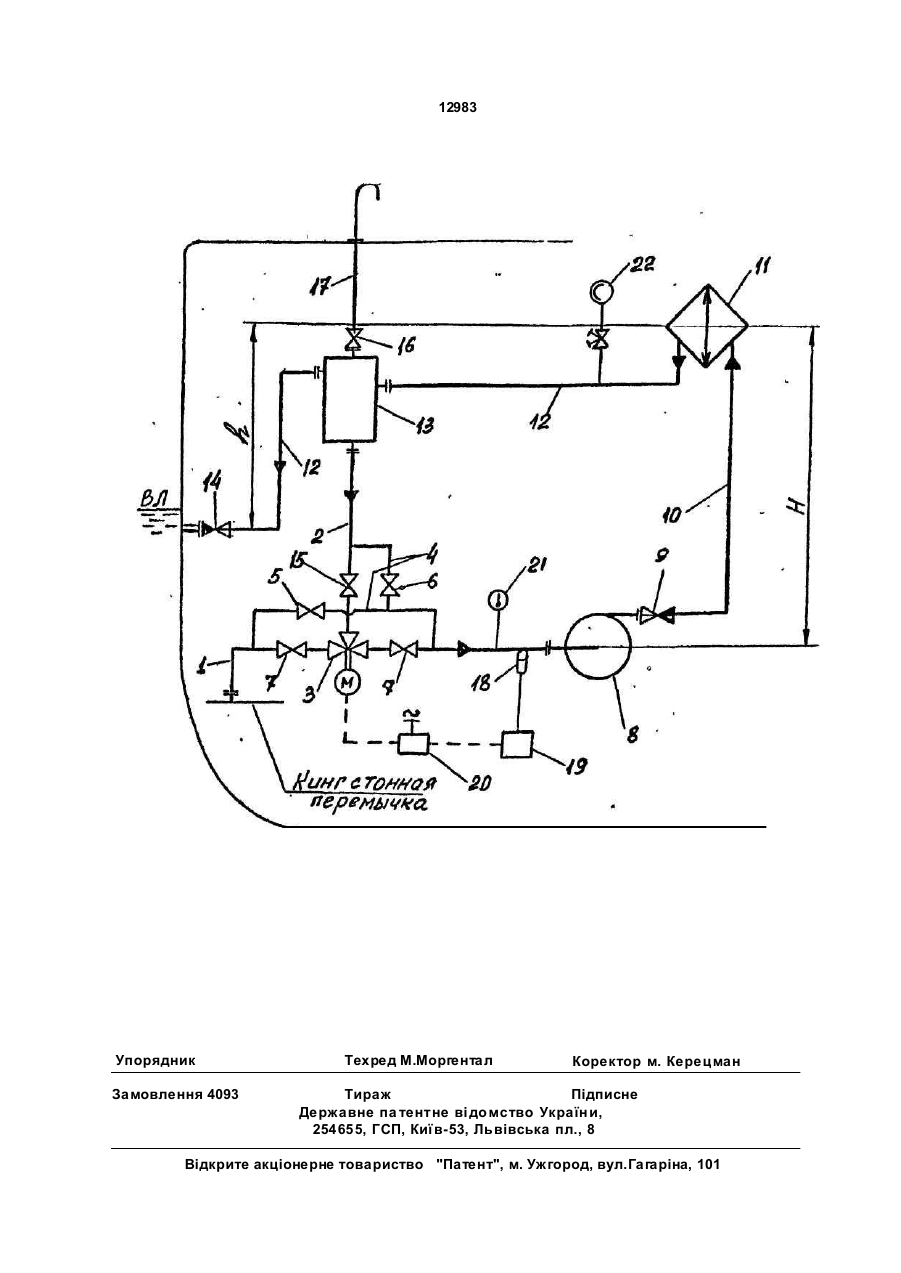

1. Система подачи забортной воды к теплообменникам, содержащая насос и трубопроводы приема, слива и рециркуляции подогретой воды, о т л и ч а ю щ а я с я тем, что она снабжена трехходовым смесительным клапаном с приводом автоматического управления, который сообщен с приемным и рециркуляционным трубопроводами. 2. Система подачи забортной воды по п. 1,о т л и ч а ю щ а я с я тем, что в сливном трубопроводе выполнена камера прерывания потока. отливном трубопроводе не устраняет в полной мере указанный недостаток, снижает эффективность системы. Известны системы подачи охлаждающей воды к теплообменникам преимущественно на судах ледового плавания, содержащие насосы для подачи забортной воды к теплообменникам, трубопроводы приема и слива, а также трубопроводы основной и дополнительной рециркуляции подогретой воды обеспечивающей поддержание постоянства температуры охлаждающей забортной воды [1]. • Недостатками известной системы является то, что она не обеспечивает надежность поддержания постоянной температуры охлаждающей воды и не может обеспечить оптимальных скоростей потока охлаждающей воды в магистралях трубопроводов, тем самым снижая срок их службы. Кроме того, в такой системе имеет место сложная ручная регулировка распределения смешивания охлаждающей воды. С > КЗ оо О 12983 Цель изобретения - повышение надеж ности системы путем поддержания постоян ной температуры охлаждающей воды, увеличения срока службы и упрощения об служивания при эксплуатации. 5 Поставленная цель достигается тем, что система подачи забортной воды к теплообменникам, содержащая насос и трубопроводы приема, слива и рециркуляц ии подогретой воды, снабжена трехходовым 10 смесительным клапаном с приводом автоматического управления, который сообщен с приемным и рециркуляционным трубопроводами. Кроме того, в сливном трубопроводе выполнена камера прерывания потока. 15 Благодаря тому, что система снабжена трехходовым смесительным клапаном, изменяющим автоматически соотношение подаваемой воды по приемному и рециркуляционному трубопроводам, повы- 20 шается надежность системы путем поддержания пос тоянной температуры охлаждающей воды, что создает условия работы теплообмеников в заданном режиме. Это особенно важно для конденсаторов хо- 25 лодильных машин. Благодаря тому, что в сливном трубоп роводе выполнена камера прерывания пото ка, исключающая явление эжекции, достигается устойчивая характеристика тру- 30 бопровода и создаются условия оптималь ной работы насоса, в результате исключается необходимость в постоянном обслуживании системы и увеличивается срок службы трубопроводов. 35 На чертеже изображена схема предлагаемой системы подачи забортной воды к теплообменникам. Система содержит приемную магистраль трубопровода забортной воды 1, тру- 40 бопровод рециркуляции подогретой воды 2, с клапаном 15, трехходовой смесительный клапан 3 (с моторноисполнительным механизмом), соединяющий приемную магистраль с трубопроводом рециркуляции, 45 обводной трубопровод ручного регулирования температуры охлаждающей воды 4 с запорной арматурой 5 и 6, запорную ремонтную арматуру 7, насос 8 с невозвратнозапорным клапаном 9, напорную магист- 50 раль 10, теплообменник 11, сливную магистраль 12 с невозвратно-запорным клапаном 14, камеру прерывания потока воды 13, оборудованную воздушной трубой 17 с клапаном 16. Кроме того, система содержит 55 датчик температуры 18, реле температуры 19, блок управления моторно-исполнитель-ным механизмом 20, термометр 21 и манометр 22. Система работает следующим образом. Насос 8 принимает забортную воду через трехходовой смесительный клапан 3. Действие указанного клапана состоит в том, что измерение температуры смешанной воды в приемной трубопроводе насоса, воспринимаемое датчиком термореле 18, приводит к движение моторный механизм клапана. В результате этого происходит перемещение плунжера клапана вверх или вниз, т.е. изменяется соотношение подаваемой через клапан 3 воды по приемному трубопроводу 1 и рециркуляционному 2. Это изменение осуществляется автоматически за счет подачи термореле 19 импульса на пропорциональное балансировочное реле, которое включает электродвигатель исполнительного механизма. Настройка термореле на заданные параметры температуры охлаждающей поды производится по термометру 21. В случае необходимости ремонта трехходового смесительного клапана ремонтные клапана 7 и 15 закрываются, а смешивание воды для достижения необходимой температуры производится вручную при помощи клапанов 5 и б, установленных на обводном трубопроводе 4. Насос подает охлаждающую воду с необходимой температурой по напорному трубопроводу 10 к теплообменнику* (конденсатору) 11. Наличие на напорном патрубке насоса невозвратно-запорного клапана 9 дает возможность обеспечить устойчивый запуск насоса. Охлаждающая вода, прошедшая через теплообменник 11 и дополнительно подогретая, поступает через сливную магистраль 12 в камеру прерывания потока 13, из которой часть подогретой воды попадает через трубопровод рециркуляции 2 и трехходовой смесительный клапан 3 в приемный трубопровод насоса, а остальная часть сливается за борт через клапан 14. Наличие камеры прерывания потока воды 13 исключает эффект эжекции в сливном трубопроводе (который усиливается при h -» Н), создает нормальные условия работы насоса и системы в целом. Предлагаемая система обеспечивает поддержание необходимой температуры охлаждающей забортной воды, поступающей к теплообменникам, при этом обеспечивается надежность и необходимый срок службы трубопровода, обладает лучшими эксплуатационными качествами, так как отсутствует необходимость в постоянном обслуживании - ввод в действие осуществляется автоматически. 12983 Упорядник Замовлення 4093 Техред М.Моргентал Коректор м. Керецман Тираж Підписне Державне па тентне ві домство України, 254655, ГСП, Киї в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюFeed system of outside water to the heat exchangers
Автори англійськоюTeliasov Vladyslav Mykhailovych
Назва патенту російськоюСистема подачи забортной воды к теплообменникам
Автори російськоюТелясов Владислав Михайлович
МПК / Мітки
МПК: B63J 5/00
Мітки: забортної, система, води, подачі, теплообмінників
