Формула / Реферат

Оптоелектронний пристрій для визначення екстремальних чисел, що містить перший і другий оптоелектронні регістри, вихідний оптоелектронний регістр, два елементи АБО-НІ, перший елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, S-вхід RS-тригера підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому в першому оптоелектронному регістрі вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом першого елемента АБО-НІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, вихід елемента АБО з'єднаний з інверсним входом першого елемента І та R-входом RS-тригера, прямий вихід якого з'єднаний з прямим входом першого елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки вихідного оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, який відрізняється тим, що в нього введено (n-2) додаткових оптоелектронних регістрів, n RS-тригерів ознак, другий і третій елементи І, n елементів І першої групи, n елементів І другої групи, n елементів І третьої групи, багатовхідні елементи АБО-НІ, І-НІ, І та АБО, RS-тригер режиму, (n-2) додаткових елементів АБО-НІ групи, n дозволяючих елементів АБО групи, кожна розрядна комірка (n-2) додаткових оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці (n-2) додаткових оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, входи дозволу запису і зчитування (n-2) додаткових оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, до (n-2) додаткових оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому в (n-2) додаткових оптоелектронних регістрах вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом відповідного елемента АБО-НІ з (n-2) додаткових елементів АБО-НІ групи, вихід першого елемента І з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок (n-2) додаткових оптоелектронних регістрів, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки (n-2) додаткових оптоелектронних регістрів з'єднаний з відповідним входом запису (n-2) додаткових операндів пристрою, а в кожному з η оптоелектронних регістрів вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом відповідного елемента І третьої групи та з відповідним входом багатовхідних елементів І, АБО, АБО-НІ та І-НІ, вихід багатовхідного елемента І з'єднаний з другим входом другого елемента І, перший вхід якого з'єднаний з прямим виходом RS-тригера режиму, а вихід цього елемента з'єднаний з першим входом елемента АБО, другий вхід якого з'єднаний з виходом третього елемента І, перший вхід якого з'єднаний з інверсним виходом RS-тригера режиму, а другий вхід з'єднаний з виходом багатовхідного елемента АБО, вихід багатовхідного елемента І-НІ з'єднаний з другим входом елементів І третьої групи, вихід яких з'єднаний з другим входом відповідного елемента І першої групи, перший вхід кожного елемента І першої групи з'єднаний з прямим виходом RS-тригера режиму, вихід кожного елемента І першої групи з'єднаний з першим входом відповідного дозволяючого елемента АБО групи, другий вхід якого з'єднаний з виходом відповідного елемента І другої групи, перший вхід якого з'єднаний з виходом відповідного елемента АБО-НІ групи, другий вхід кожного елемента АБО-НІ групи з'єднаний з виходом багатовхідного елемента АБО-НІ, другий вхід кожного елемента І другої групи з'єднаний з інверсним виходом RS-тригера режиму, вихід кожного дозволяючого елемента АБО групи з'єднаний з R-входом відповідного RS-тригера ознаки, S-вхід n RS-тригерів ознак з'єднаний з установним входом пристрою, а їх прямі виходи є відповідними виходами ознак пристрою, R-вхід RS-тригера режиму з'єднаний з установним входом, а його S-вхід з'єднаний з входом режиму пристрою.

Текст

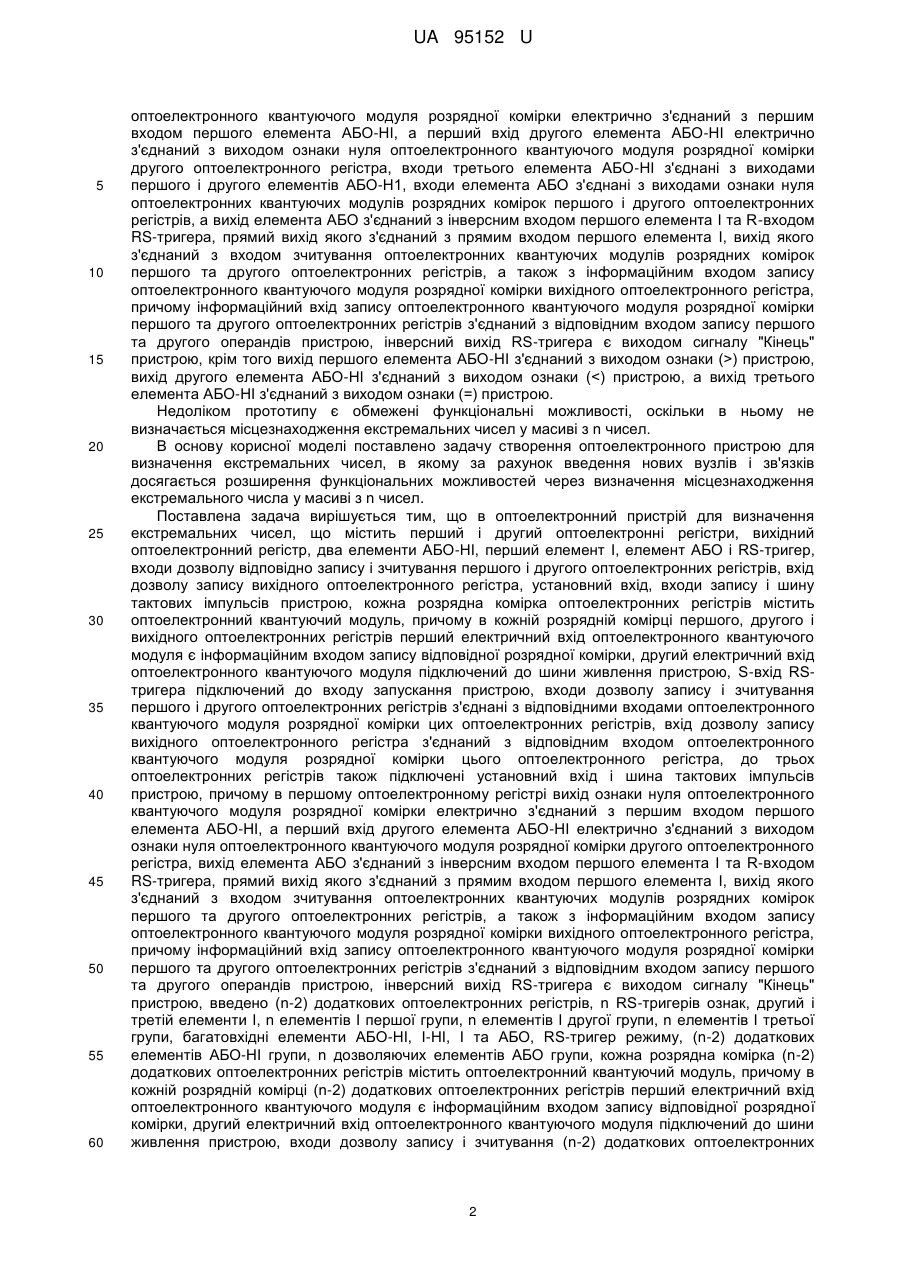

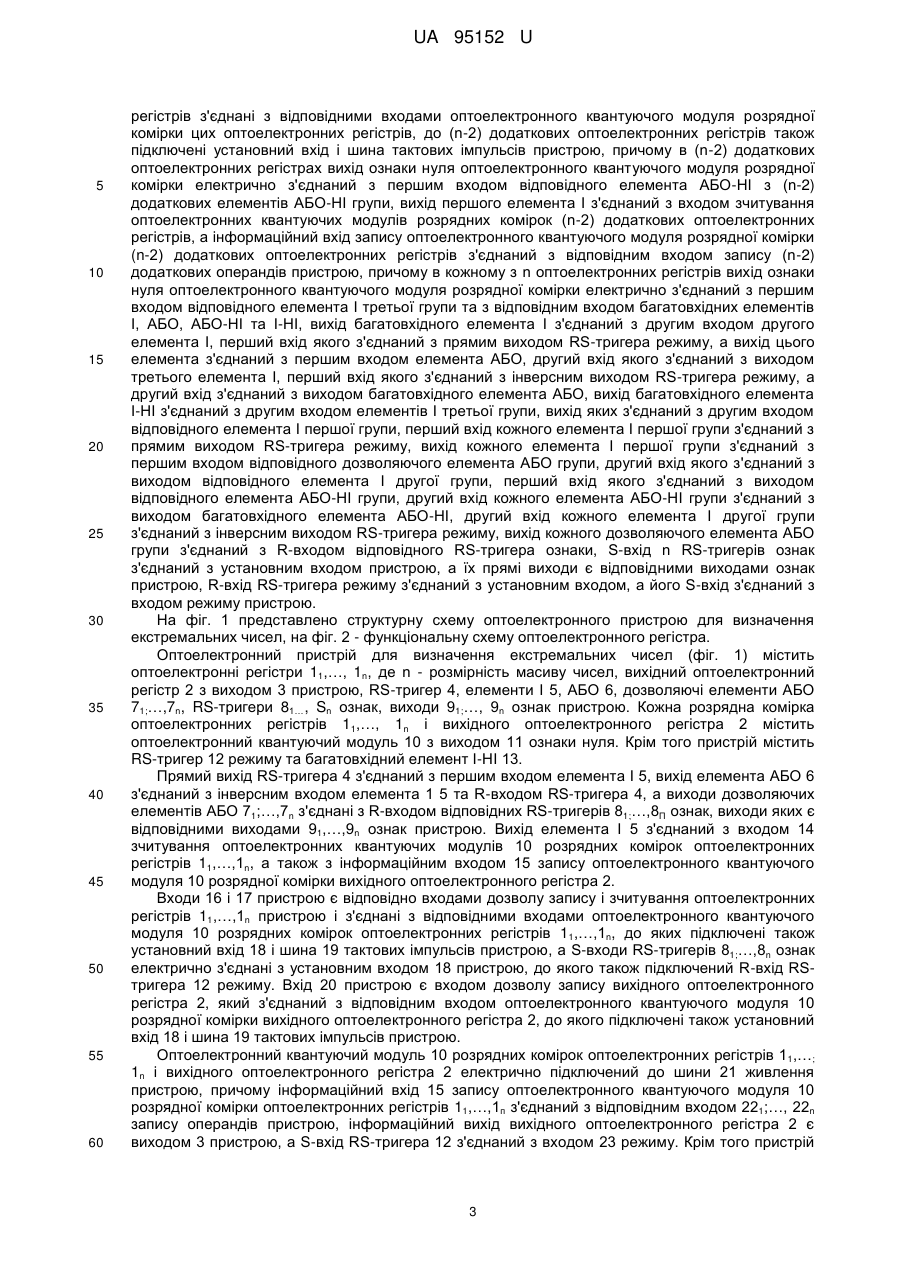

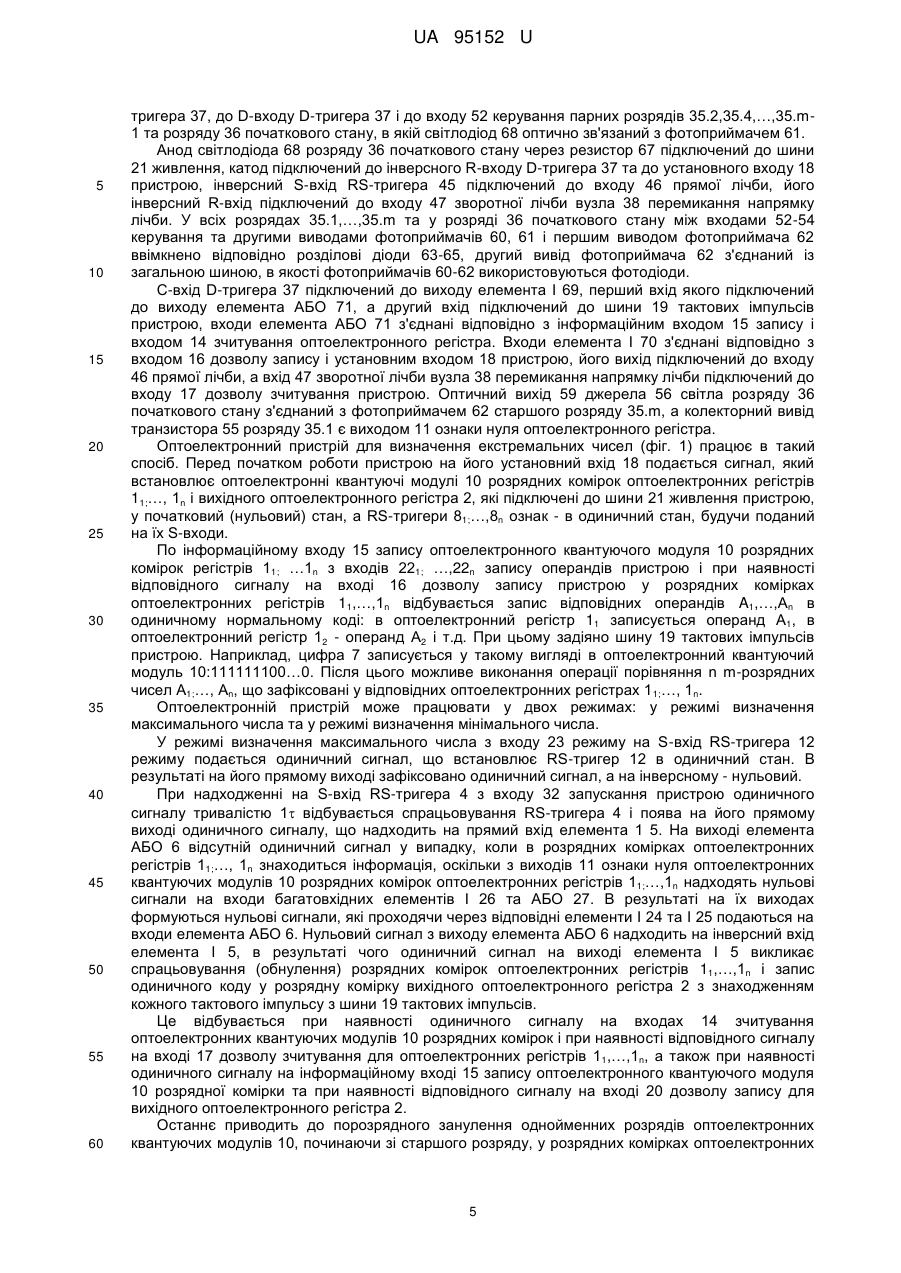

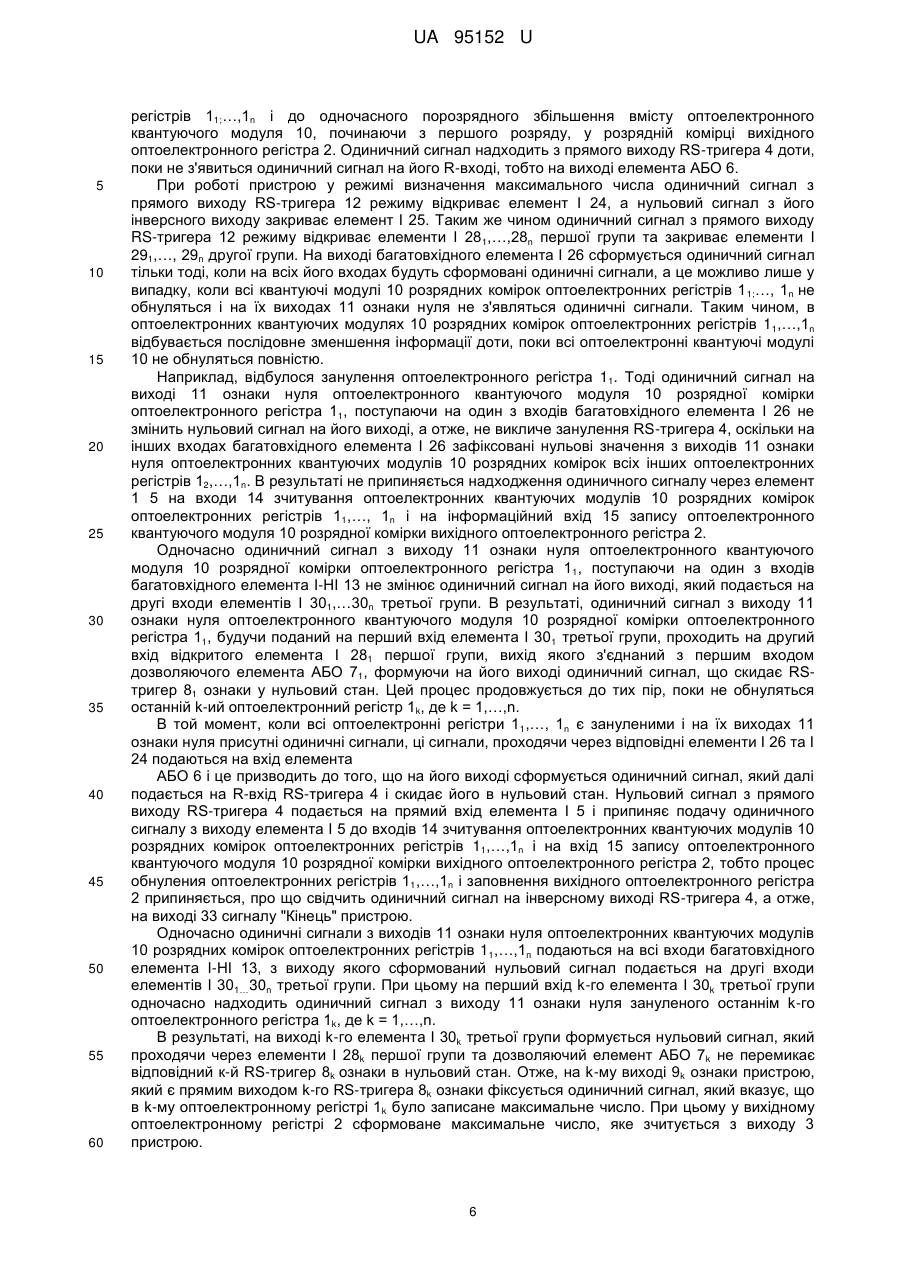

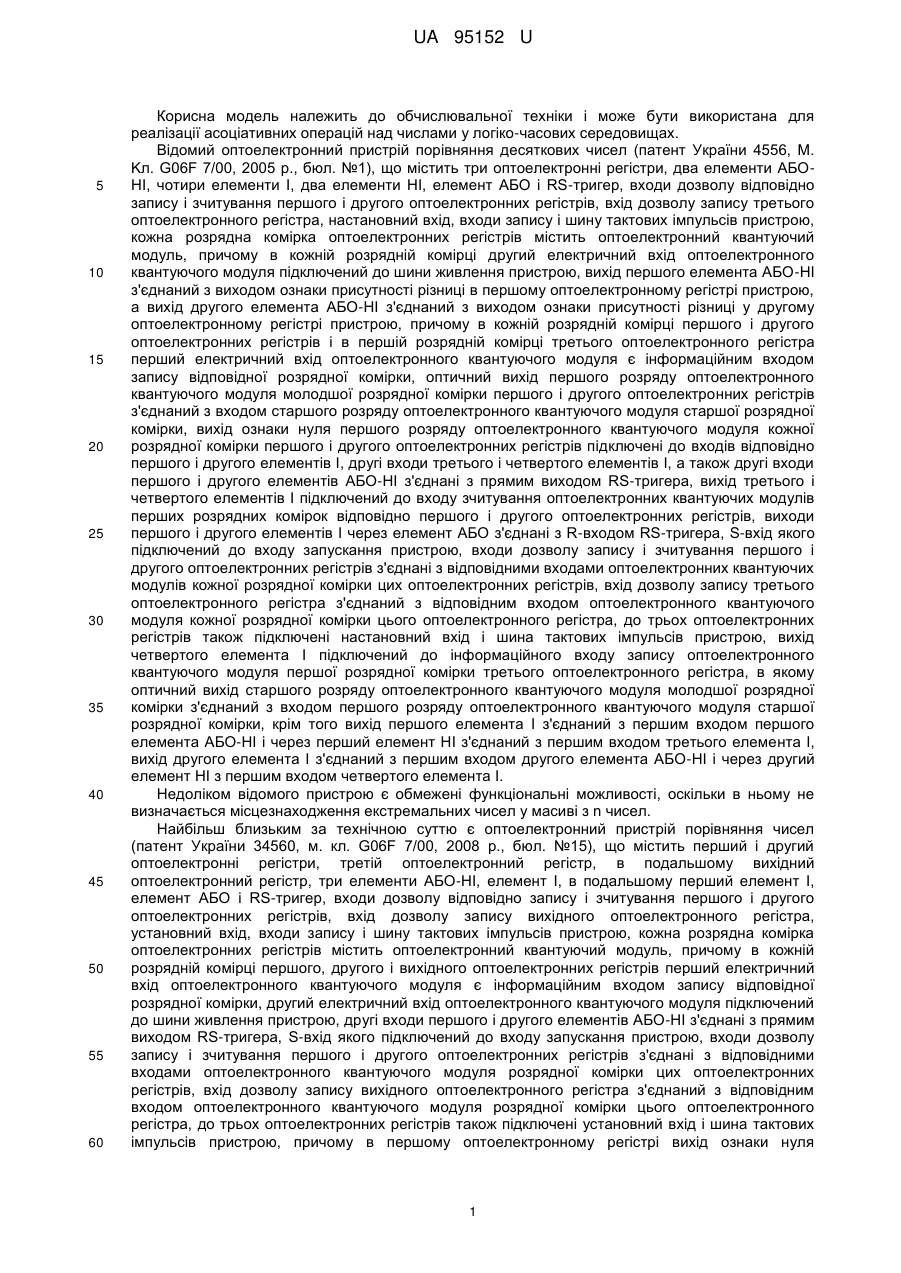

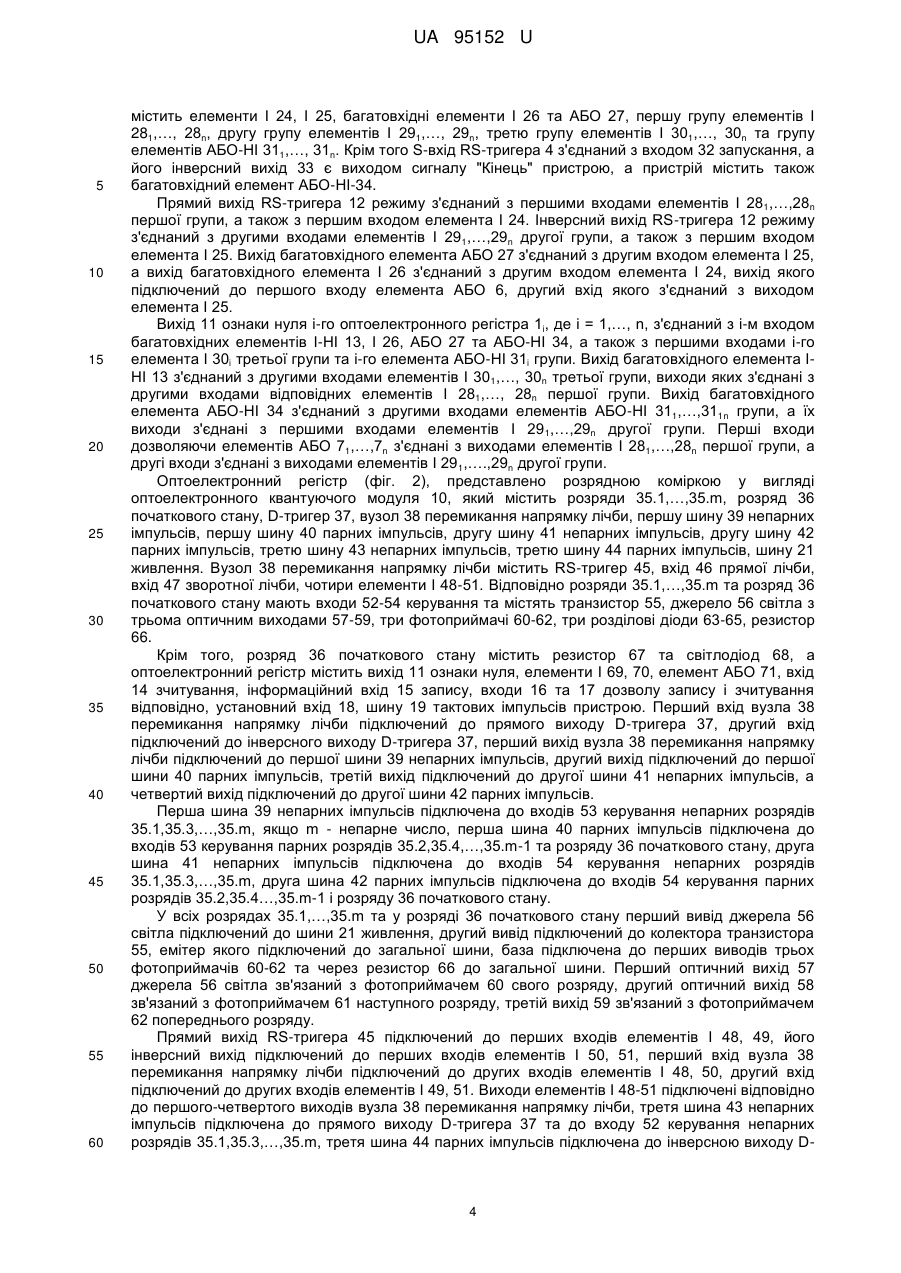

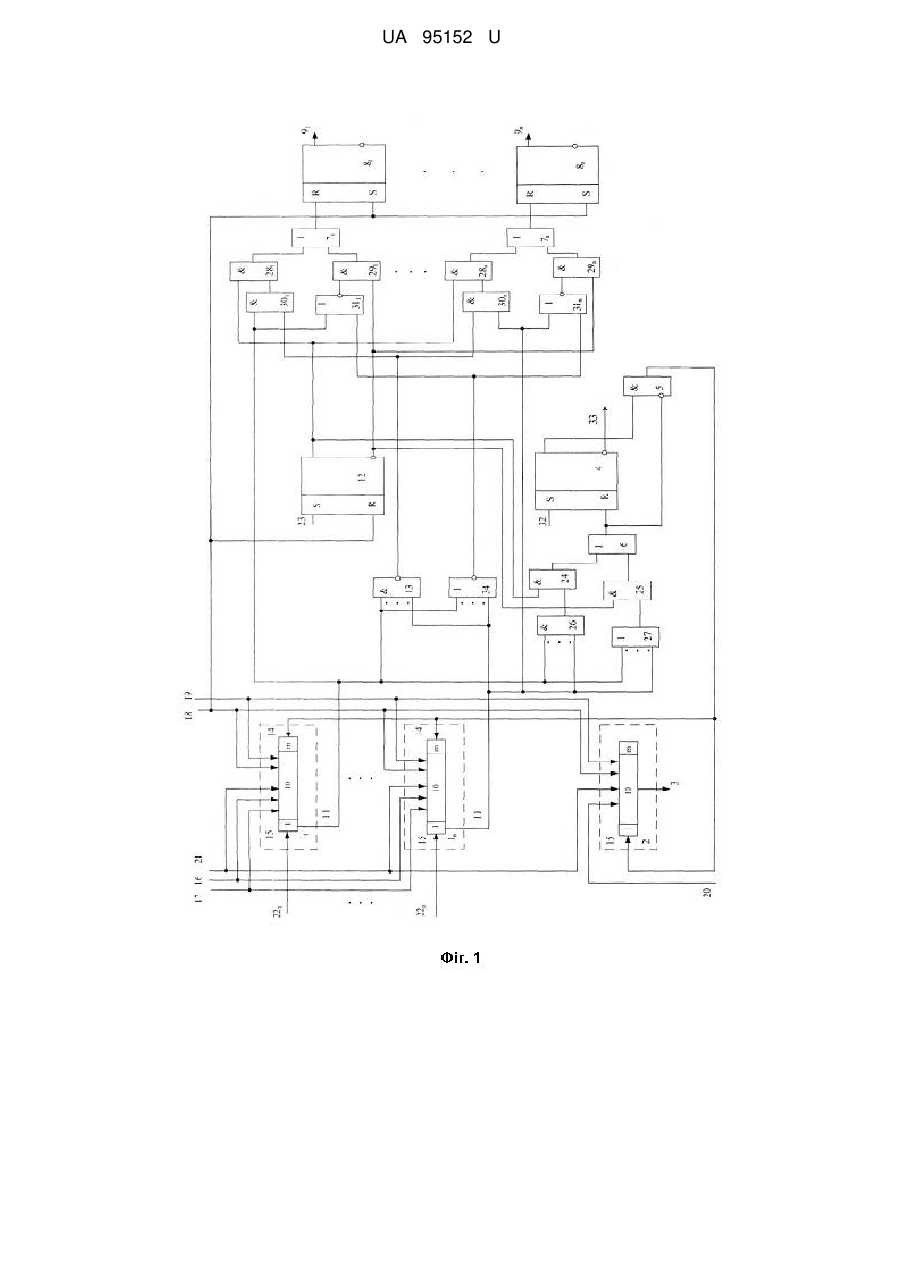

Реферат: Оптоелектронний пристрій для визначення екстремальних чисел, що містить перший і другий оптоелектронні регістри, вихідний оптоелектронний регістр, два елементи АБО-НІ, перший елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль. В нього введено (n-2) додаткових оптоелектронних регістрів, n RS-тригерів ознак, другий і третій елементи І, n елементів І першої групи, n елементів І другої групи, n елементів І третьої групи, багатовхідні елементи АБО-НІ, І-НІ, І та АБО, RS-тригер режиму, (n-2) додаткових елементів АБО-НІ групи, n дозволяючих елементів АБО групи, кожна розрядна комірка (n-2) додаткових оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці (n-2) додаткових оптоелектронних регістрів. UA 95152 U (12) UA 95152 U UA 95152 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і може бути використана для реалізації асоціативних операцій над числами у логіко-часових середовищах. Відомий оптоелектронний пристрій порівняння десяткових чисел (патент України 4556, M. Kл. G06F 7/00, 2005 р., бюл. №1), що містить три оптоелектронні регістри, два елементи АБОНІ, чотири елементи І, два елементи НІ, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, настановний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці у другому оптоелектронному регістрі пристрою, причому в кожній розрядній комірці першого і другого оптоелектронних регістрів і в першій розрядній комірці третього оптоелектронного регістра перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, оптичний вихід першого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки першого і другого оптоелектронних регістрів з'єднаний з входом старшого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля кожної розрядної комірки першого і другого оптоелектронних регістрів підключені до входів відповідно першого і другого елементів І, другі входи третього і четвертого елементів І, а також другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, вихід третього і четвертого елементів І підключений до входу зчитування оптоелектронних квантуючих модулів перших розрядних комірок відповідно першого і другого оптоелектронних регістрів, виходи першого і другого елементів І через елемент АБО з'єднані з R-входом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронних квантуючих модулів кожної розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля кожної розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені настановний вхід і шина тактових імпульсів пристрою, вихід четвертого елемента І підключений до інформаційного входу запису оптоелектронного квантуючого модуля першої розрядної комірки третього оптоелектронного регістра, в якому оптичний вихід старшого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки з'єднаний з входом першого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, крім того вихід першого елемента І з'єднаний з першим входом першого елемента АБО-НІ і через перший елемент НІ з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом другого елемента АБО-НІ і через другий елемент НІ з першим входом четвертого елемента І. Недоліком відомого пристрою є обмежені функціональні можливості, оскільки в ньому не визначається місцезнаходження екстремальних чисел у масиві з n чисел. Найбільш близьким за технічною суттю є оптоелектронний пристрій порівняння чисел (патент України 34560, м. кл. G06F 7/00, 2008 р., бюл. №15), що містить перший і другий оптоелектронні регістри, третій оптоелектронний регістр, в подальшому вихідний оптоелектронний регістр, три елементи АБО-НІ, елемент І, в подальшому перший елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому в першому оптоелектронному регістрі вихід ознаки нуля 1 UA 95152 U 5 10 15 20 25 30 35 40 45 50 55 60 оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом першого елемента АБО-НІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-Н1, входи елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого і другого оптоелектронних регістрів, а вихід елемента АБО з'єднаний з інверсним входом першого елемента І та R-входом RS-тригера, прямий вихід якого з'єднаний з прямим входом першого елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки вихідного оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, крім того вихід першого елемента АБО-НІ з'єднаний з виходом ознаки (>) пристрою, вихід другого елемента АБО-НІ з'єднаний з виходом ознаки (

Дивитися

Додаткова інформація

Автори англійською

Pavlov Serhii Volodymyrovych, Kozhemiako Andrii Viktorovych

Автори російською

Павлов Сергей Владимирович, Кожемьяко Андрей Викторович

МПК / Мітки

МПК: G06F 7/00

Мітки: оптоелектронний, чисел, визначення, екстремальних, пристрій
