Спосіб одержання промислового вибухового матеріалу та установка для його здійснення

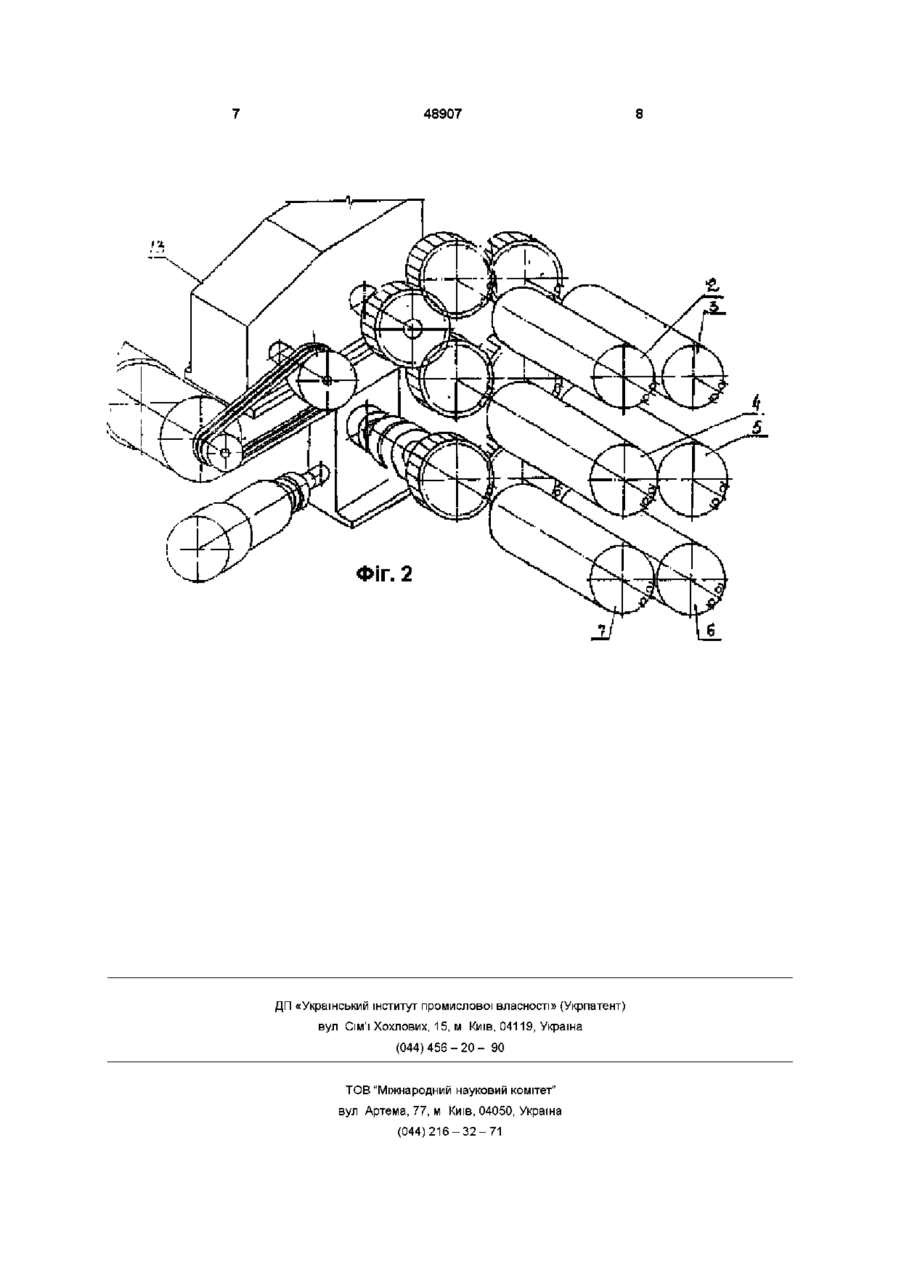

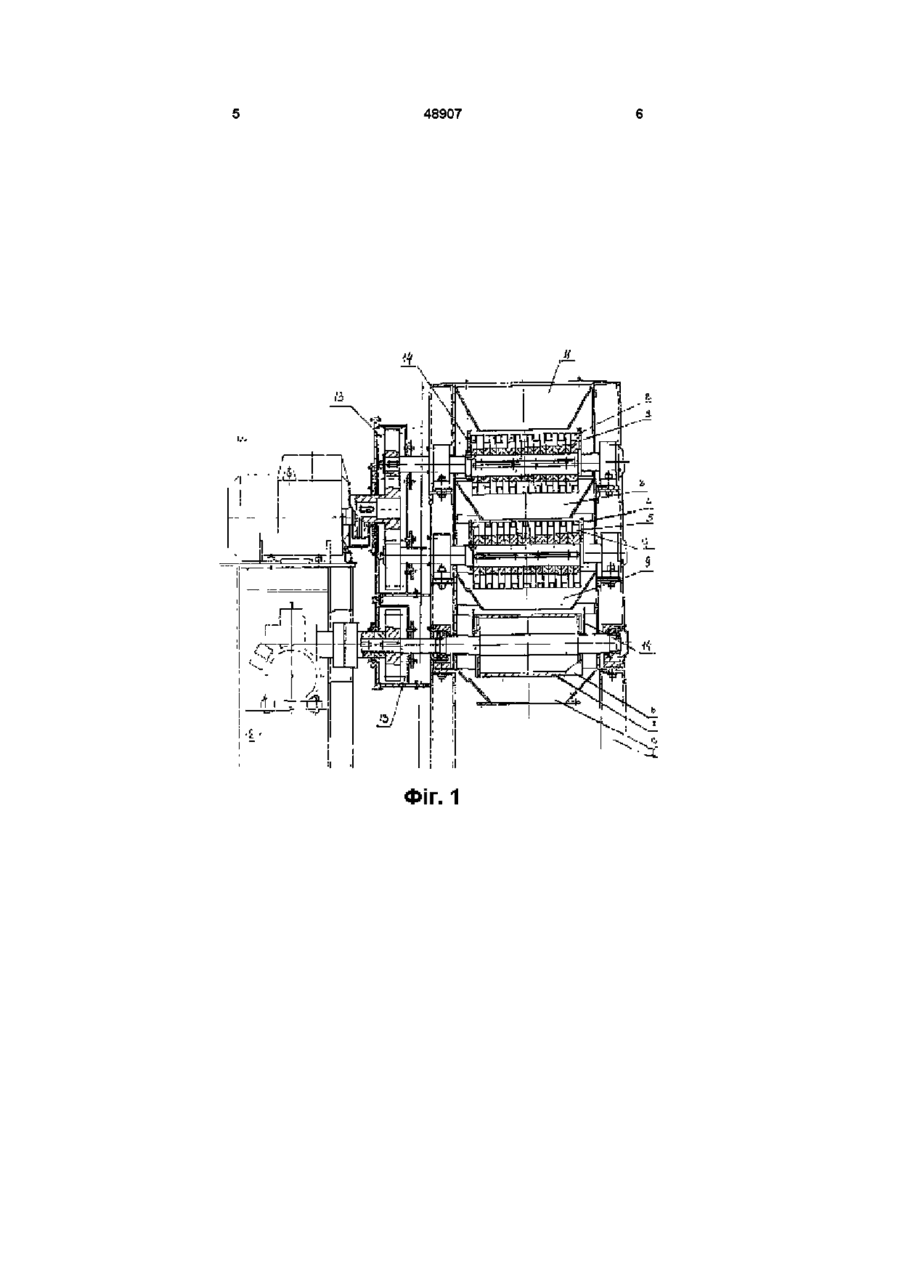

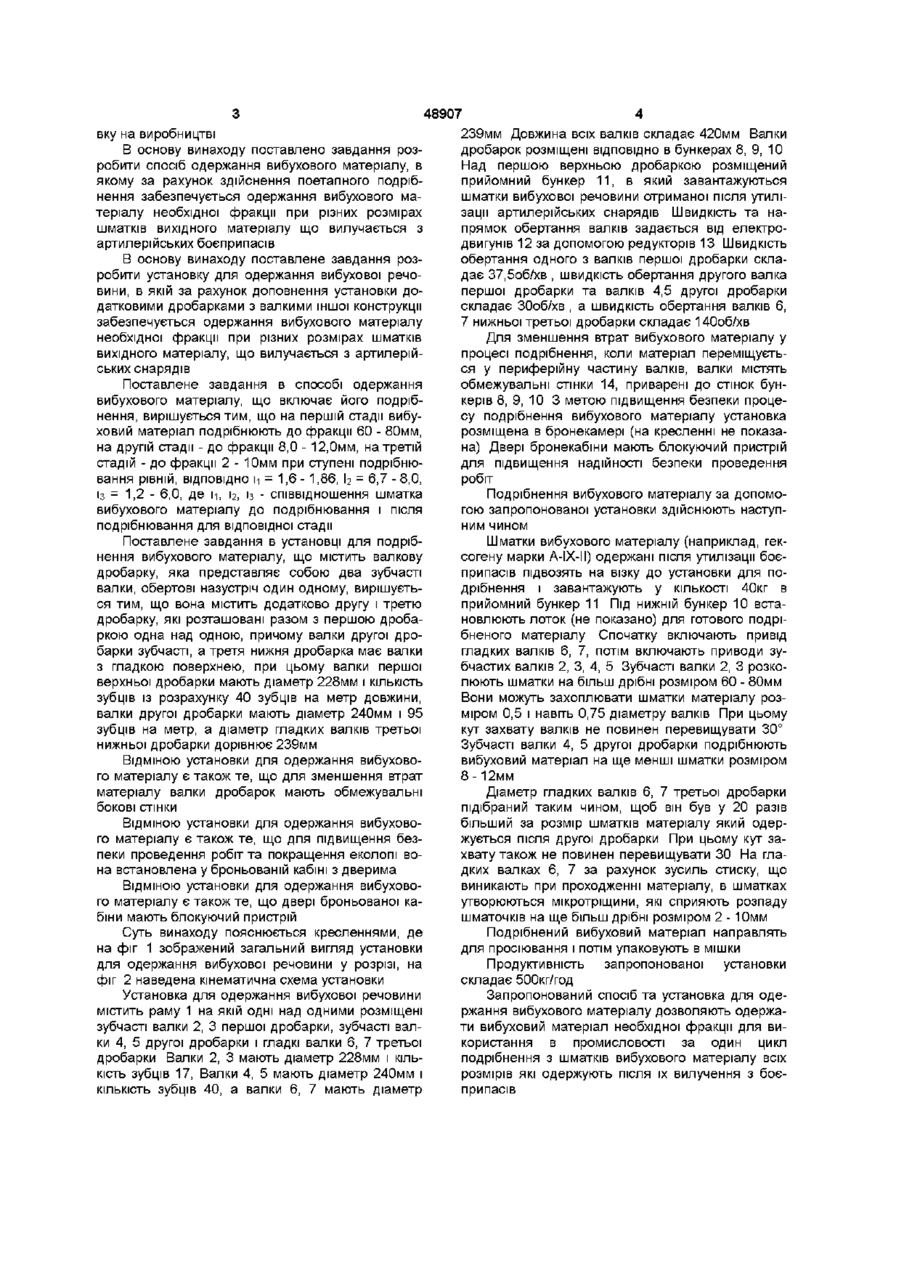

1 Спосіб одержання промислового вибухового матеріалу, що включає його подрібнення, який відрізняється тим, що на першій стадії вибуховий матеріал подрібнюють до фракції 60 - 80 мм, на другій стадії - до фракції 8,0 - 12,0 мм, на третій стадії - до фракції 2 - 10 мм при ступені подрібнювання, рівному, ВІДПОВІДНО Н = 1,6 - 1,86, і 2 = 6,7 - 8,0, із = 1,2 - 6,0, де н, і 2 , із співвідношення шматка вибухового матеріалу до подрібнювання і після подрібнювання для відповідної стадії 2 Установка для одержання промислового вибухового матеріалу, яка містить валкову зубчасту дробарку, що являє собою два зубчасті валки, обертові один одному назустріч, яка відрізняється тим, що вона містить додатково другу і третю дробарки, які розташовані разом з першою дробаркою одна над одною, причому валки другої дробарки зубчасті, а третя нижня дробарка має валки з гладкою поверхнею, при цьому валки першої верхньої дробарки мають діаметр 228 мм і КІЛЬКІСТЬ зубців із розрахунку 40 зубців на метр довжини, валки другої дробарки мають діаметр 240 мм і 95 зубців на метр, а діаметр гладких валків третьої нижньої дробарки дорівнює 239 мм 3 Установка для одержання промислового вибухового матеріалу за п 2, яка відрізняється тим, що вона має обмежувальні бокові стінки 4 Установка для одержання промислового вибухового матеріалу за п 2, яка відрізняється тим, що вона встановлена у броньованій кабіні з дверима 5 Установка для одержання промислового вибухового матеріалу за п 4, яка відрізняється тим, що двері броньованої кабіни мають блокуючий пристрій 1 Винахід відноситься до галузі виробництва промислових вибухових речовин, які отримують шляхом утилізації непридатних артилерійських боєприпасів Відомий спосіб одержання твердих матеріалів, в тому числі вибухових матеріалів, необхідних фракцій шляхом їх подрібнення (див А Г Касаткін Основні процеси і апарати хімічної технології Видавництво "ХІМІЯ", М 1971, арк 721 -745) Відома установка для подрібнення вибухового матеріалу яка представляє собою дробарку, що містить два зубчасті валки, обертових назустріч один одному (дробарка була виготовлена заводом МСХМ і використана Донецьким заводом ХІМІЧНИХ виробів для подрібнення вибухової речовині тротилу, розмір шматків якого складав до подрібнення 20 х 40 х 20мм, а після дрібнення - 10 х 20 х 10мм) Недоліком відомого способу одержання вибухової речовини і установки для його здійснення є наступне Шматки бойової вибухової речовини (типу гексоген марок А-ІХ-І, А-ІХ-ІІ, морська суміш МС та ІНШІ), ЯКІ вилучаються із боєприпасу, мають розміри від 70 до 140мм При використанні бойової вибухової речовини, як компонента промислової речовини, необхідно мати розміри фракції до 2 10мм Відомий спосіб одержання вибухової речовини та установка для його здійснення не забезпечують одержання потрібної фракції Крім того, установка не дозволяє подрібнювати шматки вибухового матеріалу, що мають розміри більші ніж 20 х 40 х 20мм Додатковим недоліком відомої установки є те, що при подачі матеріалу у середину валків у процесі подрібнення, матеріал переміщується у периферійну частину валків, що може привести до часткової втрати його Також процес подрібнення вибухового матеріалу на ВІДОМІЙ установці є вибухонебезпечним і супроводжується утворенням пилу, що погіршує екологічну обстано о 0 0 48907 вку на виробництві В основу винаходу поставлено завдання розробити спосіб одержання вибухового матеріалу, в якому за рахунок здійснення поетапного подрібнення забезпечується одержання вибухового матеріалу необхідної фракції при різних розмірах шматків вихідного матеріалу що вилучається з артилерійських боєприпасів В основу винаходу поставлене завдання розробити установку для одержання вибухової речовини, в якій за рахунок доповнення установки додатковими дробарками з валкими іншої конструкції забезпечується одержання вибухового матеріалу необхідної фракції при різних розмірах шматків вихідного матеріалу, що вилучається з артилерійських снарядів Поставлене завдання в способі одержання вибухового матеріалу, що включає його подрібнення, вирішується тим, що на першій стадії вибуховий матеріал подрібнюють до фракції 60 - 80мм, на другій стадії - до фракції 8,0 - 12,0мм, на третій стадій - до фракції 2 - 10мм при ступені подрібнювання рівній, ВІДПОВІДНО н = 1,6-1,86, Ь = 6,7 - 8,0, із = 1,2 - 6,0, де н, І2, із - співвідношення шматка вибухового матеріалу до подрібнювання і після подрібнювання для відповідної стадії Поставлене завдання в установці для подрібнення вибухового матеріалу, що містить валкову дробарку, яка представляє собою два зубчасті валки, обертові назустріч один одному, вирішується тим, що вона містить додатково другу і третю дробарку, які розташовані разом з першою дробаркою одна над одною, причому валки другої дробарки зубчасті, а третя нижня дробарка має валки з гладкою поверхнею, при цьому валки першої верхньої дробарки мають діаметр 228мм і КІЛЬКІСТЬ зубців із розрахунку 40 зубців на метр довжини, валки другої дробарки мають діаметр 240мм і 95 зубців на метр, а діаметр гладких валків третьої нижньої дробарки дорівнює 239мм ВІДМІНОЮ установки для одержання вибухового матеріалу є також те, що для зменшення втрат матеріалу валки дробарок мають обмежувальні бокові стінки ВІДМІНОЮ установки для одержання вибухового матеріалу є також те, що для підвищення безпеки проведення робіт та покращення екології вона встановлена у броньованій кабіні з дверима ВІДМІНОЮ установки для одержання вибухового матеріалу є також те, що двері броньованої кабіни мають блокуючий пристрій Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вигляд установки для одержання вибухової речовини у розрізі, на фіг 2 наведена кінематична схема установки Установка для одержання вибухової речовини містить раму 1 на якій одні над одними розміщені зубчасті валки 2, 3 першої дробарки, зубчасті валки 4, 5 другої дробарки і гладкі валки 6, 7 третьої дробарки Валки 2, 3 мають діаметр 228мм і КІЛЬКІСТЬ зубців 17, Валки 4, 5 мають діаметр 240мм і КІЛЬКІСТЬ зубців 40, а валки 6, 7 мають діаметр 239мм Довжина всіх валків складає 420мм Валки дробарок розміщені ВІДПОВІДНО В бункерах 8, 9, 10 Над першою верхньою дробаркою розміщений прийомний бункер 11, в який завантажуються шматки вибухової речовини отриманої після утилізації артилерійських снарядів Швидкість та напрямок обертання валків задається від електродвигунів 12 за допомогою редукторів 13 Швидкість обертання одного з валків першої дробарки складає 37,5об/хв , швидкість обертання другого валка першої дробарки та валків 4,5 другої дробарки складає 30об/хв , а швидкість обертання валків 6, 7 нижньої третьої дробарки складає 140об/хв Для зменшення втрат вибухового матеріалу у процесі подрібнення, коли матеріал переміщується у периферійну частину валків, валки містять обмежувальні стінки 14, приварені до стінок бункерів 8, 9, 10 3 метою підвищення безпеки процесу подрібнення вибухового матеріалу установка розміщена в бронекамері (на кресленні не показана) Двері бронекабши мають блокуючий пристрій для підвищення надійності безпеки проведення робіт Подрібнення вибухового матеріалу за допомогою запропонованої установки здійснюють наступним чином Шматки вибухового матеріалу (наприклад, гексогену марки А-ІХ-ІІ) одержані після утилізації боєприпасів підвозять на візку до установки для подрібнення і завантажують у КІЛЬКОСТІ 40КГ В прийомний бункер 11 Під НИЖНІЙ бункер 10 встановлюють лоток (не показано) для готового подрібненого матеріалу Спочатку включають привід гладких валків 6, 7, потім включають приводи зубчастих валків 2, 3, 4, 5 Зубчасті валки 2, 3 розколюють шматки на більш дрібні розміром 60 - 80мм Вони можуть захоплювати шматки матеріалу розміром 0,5 і навіть 0,75 діаметру валків При цьому кут захвату валків не повинен перевищувати 30° Зубчасті валки 4, 5 другої дробарки подрібнюють вибуховий матеріал на ще менші шматки розміром 8- 12мм Діаметр гладких валків 6, 7 третьої дробарки підібраний таким чином, щоб він був у 20 разів більший за розмір шматків матеріалу який одержується після другої дробарки При цьому кут захвату також не повинен перевищувати ЗО На гладких валках 6, 7 за рахунок зусиль стиску, що виникають при проходженні матеріалу, в шматках утворюються мікротріщини, які сприяють розпаду шматочків на ще більш дрібні розміром 2 - 10мм Подрібнений вибуховий матеріал направлять для просіювання і потім упаковують в мішки Продуктивність запропонованої установки складає 500кг/год Запропонований спосіб та установка для одержання вибухового матеріалу дозволяють одержати вибуховий матеріал необхідної фракції для використання в промисловості за один цикл подрібнення з шматків вибухового матеріалу всіх розмірів які одержують після їх вилучення з боєприпасів 48907 • -L ФІГ. 1 48907 Гі, лі ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
