Спосіб для подачі об’єму тестової речовини та пристрій для його здійснення

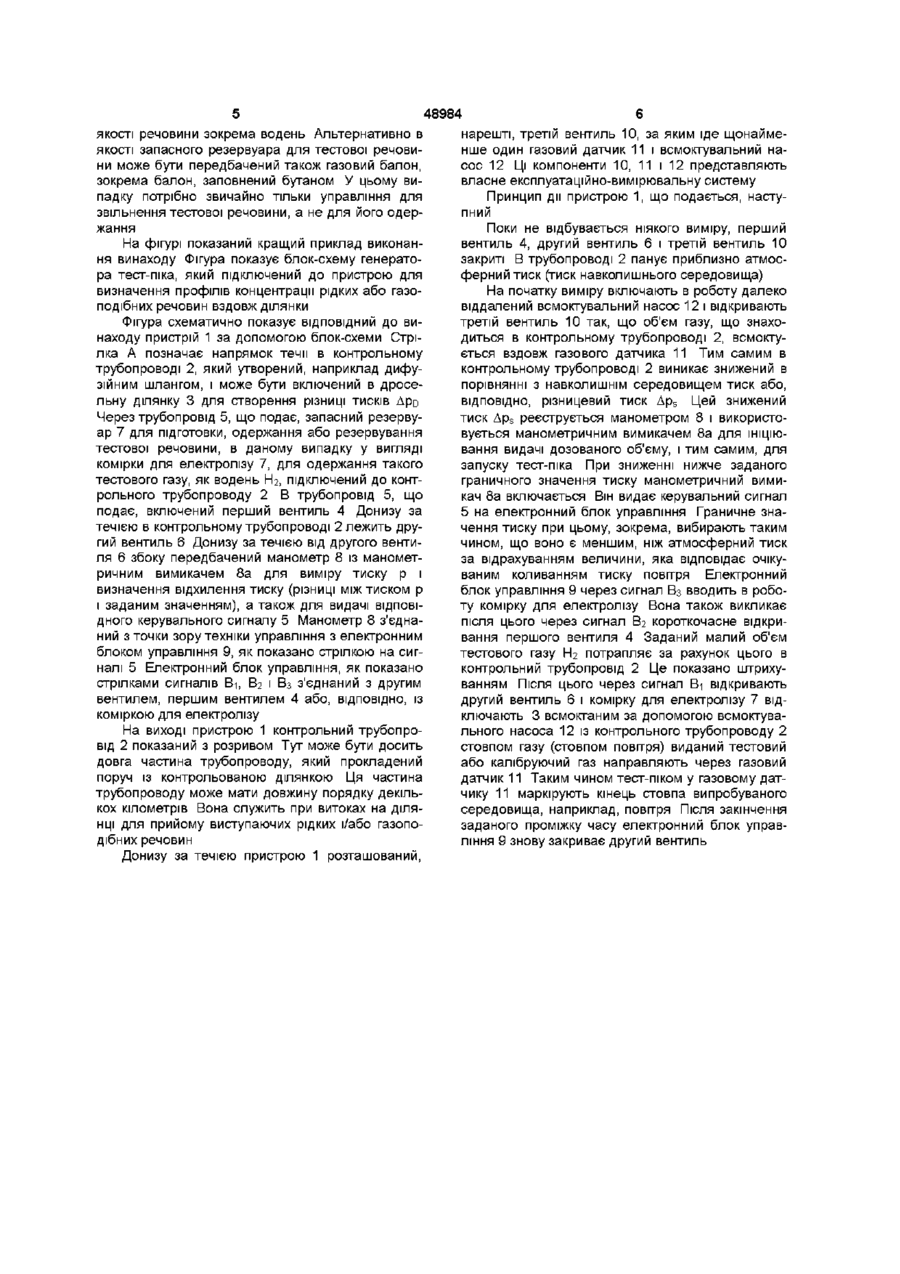

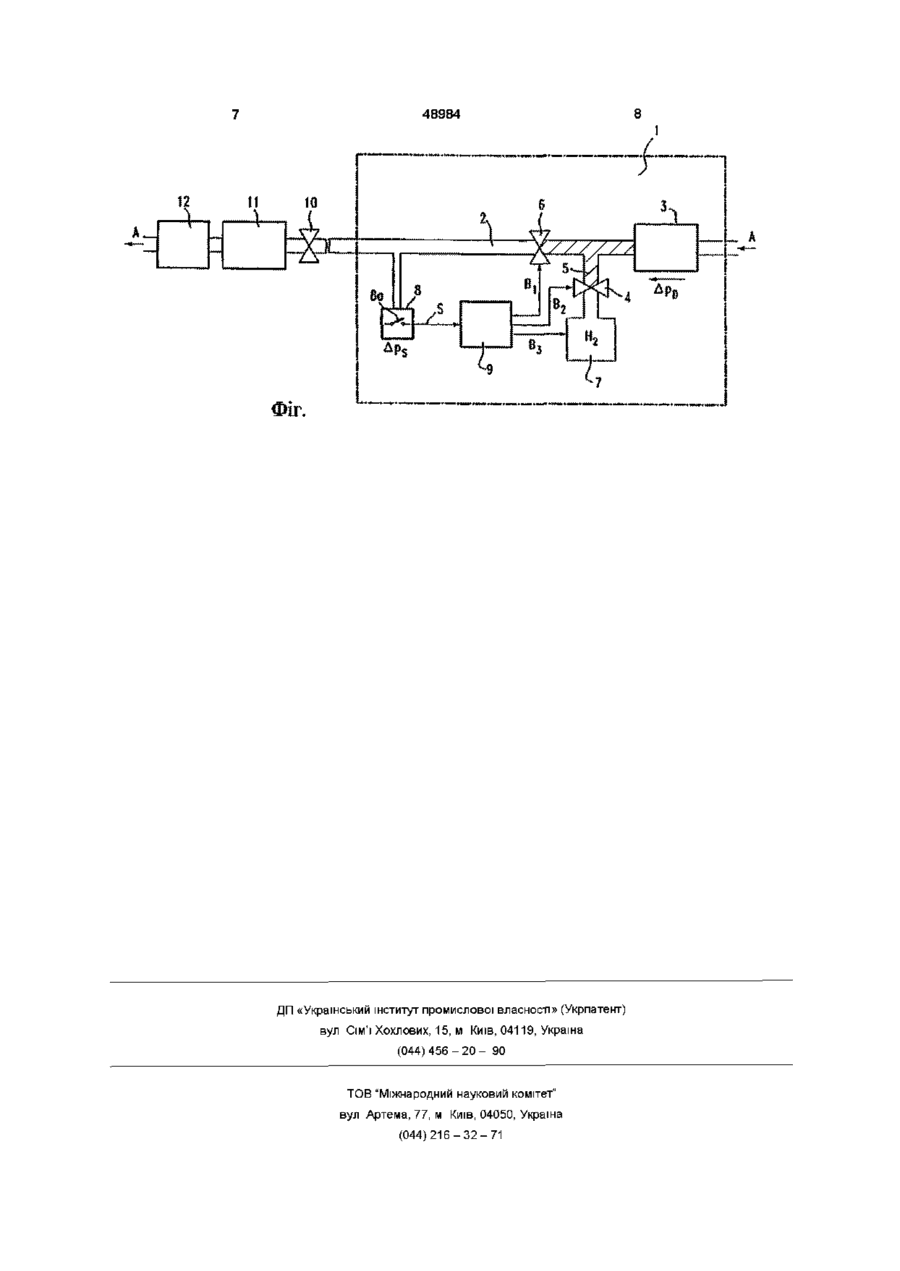

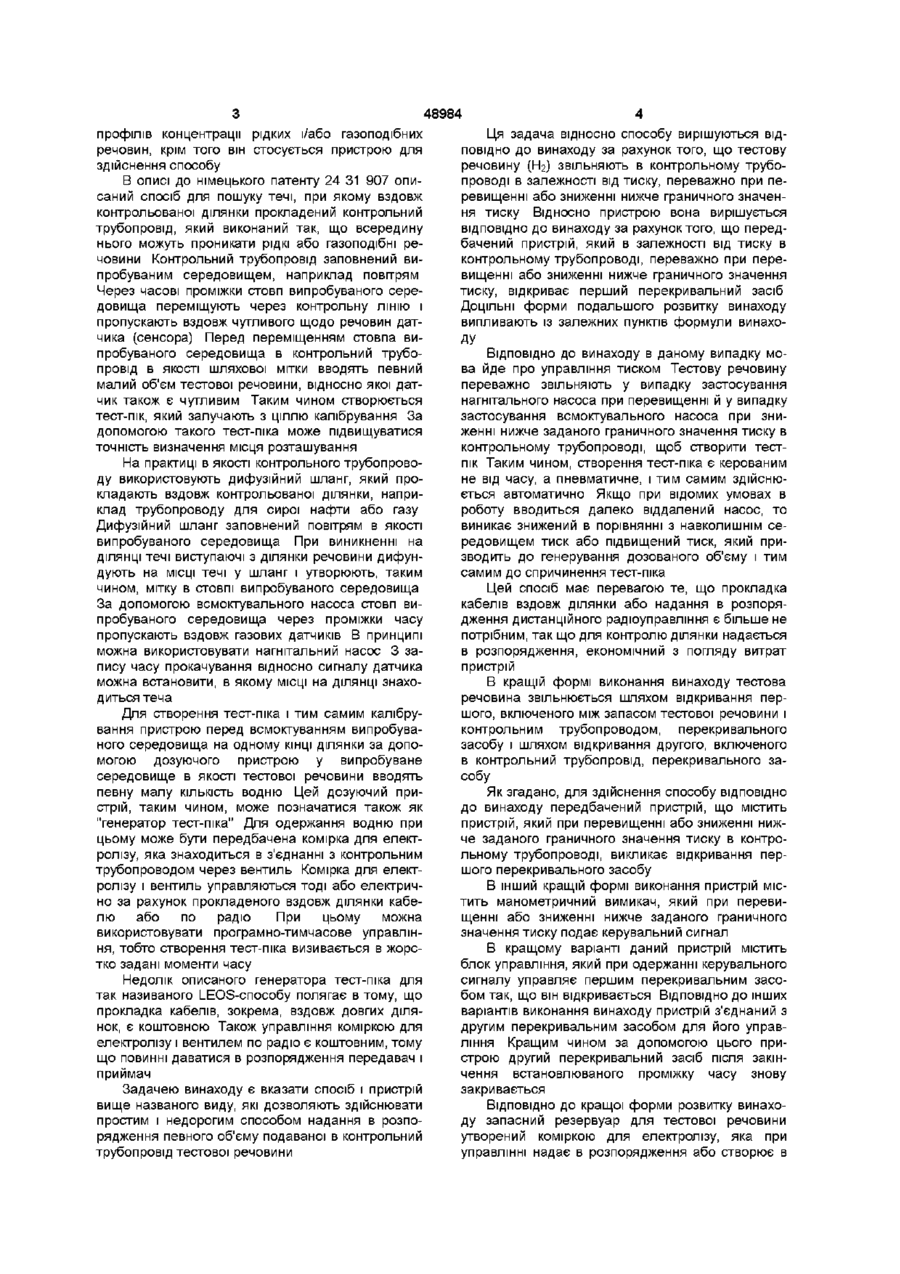

1 Спосіб для подачі об'єму тестової речовини (Нг) у заповнений випробуваним середовищем контрольний трубопровід (2), який для визначення профілів концентрації рідких і/або газоподібних речовин є таким, що прокладається вздовж ділянки, де всередину контрольного трубопроводу (2) проникають речовини, і причому стовп випробуваного середовища через часові проміжки переміщають через контрольний трубопровід (2) і підводять до датчика для речовин, який відрізняється тим, що тестову речовину (Нг) вивільняють в залежності від тиску (р), переважно при перевищенні або зниженні нижче граничного значення тиску (р) в контрольному трубопроводі (2) 2 Спосіб згідно з пунктом 1, який відрізняється тим, що відчиняють перший перекривальний засіб (4), включений між запасним резервуаром (7) тестової речовини (Нг) і контрольним трубопроводом (2) і другий перекривальний засіб (6), включений в контрольний трубопровід (2), так що тестова речовина (Нг) вводиться в контрольний трубопровід (2) 3 Пристрій для здійснення способу згідно з пунктом 1 або 2 із запасним резервуаром (7) для тестової речовини (Нг), з'єднаним через перший перекривальний засіб (4) із контрольним трубопроводом (2), який відрізняється тим, що передбачені пристрої (8, 9), які в залежності від тиску (р) в контрольному трубопроводі (2) при пе Винахід стосується способу для подачі об'єму тестової речовини в заповнений випробуваним ревищенні або зниженні нижче граничного значення тиску (р) відкривають перший перекривальний засіб (4) 4 Пристрій згідно з пунктом 3, який відрізняється тим, що пристрої (8, 9) містять манометричний вимикач (8а), який при перевищенні або зниженні нижче заданого граничного значення подає керувальний сигнал 5 Пристрій згідно з пунктом 4, який відрізняється тим, що пристрої (8, 9) містять блок керування (9), який при надходженні керувального сигналу (S) управляють першим перекривальним засобом (4) 6 Пристрій згідно з будь-яким з пунктів 3-5, який відрізняється тим, що в контрольному трубопроводі (2) включений другий перекривальний засіб (6), який також є керованим в залежності від тиску 7 Пристрій згідно з пунктом 5 і 6, який відрізняється тим, що блок керування (9) з'єднаний із другим перекривальним засобом (6) для керування ним 8 Пристрій згідно з будь-яким з пунктів 3-7, який відрізняється тим, що запасний резервуар (7) для тестової речовини (Нг) є резервуаром водню, який являє собою комірку для електролізу (7) 9 Пристрій згідно з будь-яким з пунктів 3-7 і 8, який відрізняється тим, що пристрої (8, 9) з'єднані з коміркою для електролізу (7), яка при керуванні від пристроїв (8, 9) подає тестовий газ, зокрема газоподібний водень 10 Пристрій згідно з будь-яким з пунктів 3-7, який відрізняється тим, що запасний резервуар (7) для тестової речовини є газовим балоном, зокрема газовим балоном із бутаном 11 Пристрій згідно з будь-яким з пунктів 3-10, який відрізняється тим, що в контрольний трубопровід (2) включена дросельна ділянка 12 Пристрій згідно з будь-яким з пунктів 3-11, який відрізняється тим, що на КІНЦІ контрольного тру бопроводу (2) розташований датчик (11) і насос (12) середовищем контрольний трубопровід, який може прокладатися вздовж ділянки для визначення О 00 00 48984 профілів концентрації рідких і/або газоподібних речовин, крім того він стосується пристрою для здійснення способу В описі до німецького патенту 24 31 907 описаний спосіб для пошуку течі, при якому вздовж контрольованої ділянки прокладений контрольний трубопровід, який виконаний так, що всередину нього можуть проникати рідкі або газоподібні речовини Контрольний трубопровід заповнений випробуваним середовищем, наприклад повітрям Через часові проміжки стовп випробуваного середовища переміщують через контрольну ЛІНІЮ і пропускають вздовж чутливого щодо речовин датчика (сенсора) Перед переміщенням стовпа випробуваного середовища в контрольний трубопровід в якості шляхової мітки вводять певний малий об'єм тестової речовини, відносно якої датчик також є чутливим Таким чином створюється тест-пік, який залучають з ціллю калібрування За допомогою такого тест-піка може підвищуватися точність визначення місця розташування На практиці в якості контрольного трубопроводу використовують дифузійний шланг, який прокладають вздовж контрольованої ділянки, наприклад трубопроводу для сирої нафти або газу Дифузійний шланг заповнений повітрям в якості випробуваного середовища При виникненні на ДІЛЯНЦІ течі виступаючі з ділянки речовини дифундують на МІСЦІ течі у шланг і утворюють, таким чином, мітку в стовпі випробуваного середовища За допомогою всмоктувального насоса стовп випробуваного середовища через проміжки часу пропускають вздовж газових датчиків В принципі можна використовувати нагнітальний насос 3 запису часу прокачування відносно сигналу датчика можна встановити, в якому МІСЦІ на ДІЛЯНЦІ знаходиться теча Для створення тест-піка і тим самим калібрування пристрою перед всмоктуванням випробуваного середовища на одному КІНЦІ ДІЛЯНКИ за допомогою дозуючого пристрою у випробуване середовище в якості тестової речовини вводять певну малу КІЛЬКІСТЬ водню Цей дозуючий пристрій, таким чином, може позначатися також як "генератор тест-піка" Для одержання водню при цьому може бути передбачена комірка для електролізу, яка знаходиться в з'єднанні з контрольним трубопроводом через вентиль Комірка для електролізу і вентиль управляються тоді або електрично за рахунок прокладеного вздовж ділянки кабелю або по радіо При цьому можна використовувати програмно-тимчасове управління, тобто створення тест-піка визивається в жорстко задані моменти часу Недолік описаного генератора тест-піка для так називаного LEOS-способу полягає в тому, що прокладка кабелів, зокрема, вздовж довгих ділянок, є коштовною Також управління коміркою для електролізу і вентилем по радіо є коштовним, тому що повинні даватися в розпорядження передавач і приймач Задачею винаходу є вказати спосіб і пристрій вище названого виду, які дозволяють здійснювати простим і недорогим способом надання в розпорядження певного об'єму подаваної в контрольний трубопровід тестової речовини Ця задача відносно способу вирішуються ВІДПОВІДНО до винаходу за рахунок того, що тестову речовину (Нг) звільняють в контрольному трубопроводі в залежності від тиску, переважно при перевищенні або зниженні нижче граничного значення тиску Відносно пристрою вона вирішується ВІДПОВІДНО до винаходу за рахунок того, що передбачений пристрій, який в залежності від тиску в контрольному трубопроводі, переважно при перевищенні або зниженні нижче граничного значення тиску, відкриває перший перекривальний засіб ДОЦІЛЬНІ форми подальшого розвитку винаходу випливають із залежних пунктів формули винахоДУ ВІДПОВІДНО ДО винаходу в даному випадку мова йде про управління тиском Тестову речовину переважно звільняють у випадку застосування нагнітального насоса при перевищенні й у випадку застосування всмоктувального насоса при зниженні нижче заданого граничного значення тиску в контрольному трубопроводі, щоб створити тестпік Таким чином, створення тест-піка є керованим не від часу, а пневматичне, і тим самим здійснюється автоматично Якщо при відомих умовах в роботу вводиться далеко віддалений насос, то виникає знижений в порівнянні з навколишнім середовищем тиск або підвищений тиск, який призводить до генерування дозованого об'єму і тим самим до спричинення тест-піка Цей спосіб має перевагою те, що прокладка кабелів вздовж ділянки або надання в розпорядження дистанційного радюуправлшня є більше не потрібним, так що для контролю ділянки надається в розпорядження, економічний з погляду витрат пристрій В кращій формі виконання винаходу тестова речовина звільнюється шляхом відкривання першого, включеного між запасом тестової речовини і контрольним трубопроводом, перекривального засобу і шляхом відкривання другого, включеного в контрольний трубопровід, перекривального засобу Як згадано, для здійснення способу ВІДПОВІДНО до винаходу передбачений пристрій, що містить пристрій, який при перевищенні або зниженні нижче заданого граничного значення тиску в контрольному трубопроводі, викликає відкривання першого перекривального засобу В інший кращій формі виконання пристрій містить манометричний вимикач, який при перевищенні або зниженні нижче заданого граничного значення тиску подає керувальний сигнал В кращому варіанті даний пристрій містить блок управління, який при одержанні керувального сигналу управляє першим перекривальним засобом так, що він відкривається ВІДПОВІДНО ДО ІНШИХ варіантів виконання винаходу пристрій з'єднаний з другим перекривальним засобом для його управління Кращим чином за допомогою цього пристрою другий перекривальний засіб після закінчення встановлюваного проміжку часу знову закривається ВІДПОВІДНО ДО кращої форми розвитку винаходу запасний резервуар для тестової речовини утворений коміркою для електролізу, яка при управлінні надає в розпорядження або створює в 48984 якості речовини зокрема водень Альтернативно в якості запасного резервуара для тестової речовини може бути передбачений також газовий балон, зокрема балон, заповнений бутаном У цьому випадку потрібно звичайно тільки управління для звільнення тестової речовини, а не для його одержання На фігурі показаний кращий приклад виконання винаходу Фігура показує блок-схему генератора тест-піка, який підключений до пристрою для визначення профілів концентрації рідких або газоподібних речовин вздовж ділянки Фігура схематично показує ВІДПОВІДНИЙ ДО винаходу пристрій 1 за допомогою блок-схеми Стрілка А позначає напрямок течи в контрольному трубопроводі 2, який утворений, наприклад дифузійним шлангом, і може бути включений в дросельну ділянку 3 для створення різниці тисків Дро Через трубопровід 5, що подає, запасний резервуар 7 для підготовки, одержання або резервування тестової речовини, в даному випадку у вигляді комірки для електролізу 7, для одержання такого тестового газу, як водень ЬЬ, підключений до контрольного трубопроводу 2 В трубопровід 5, що подає, включений перший вентиль 4 Донизу за течією в контрольному трубопроводі 2 лежить другий вентиль 6 Донизу за течією від другого вентиля 6 збоку передбачений манометр 8 із манометричним вимикачем 8а для виміру тиску р і визначення відхилення тиску (різниці між тиском р і заданим значенням), а також для видачі ВІДПОВІДНОГО керувального сигналу 5 Манометр 8 з'єднаний з точки зору техніки управління з електронним блоком управління 9, як показано стрілкою на сигналі 5 Електронний блок управління, як показано стрілками сигналів В-і, Вг і Вз з'єднаний з другим вентилем, першим вентилем 4 або, ВІДПОВІДНО, ІЗ коміркою для електролізу На виході пристрою 1 контрольний трубопровід 2 показаний з розривом Тут може бути досить довга частина трубопроводу, який прокладений поруч із контрольованою ділянкою Ця частина трубопроводу може мати довжину порядку декількох кілометрів Вона служить при витоках на ДІЛЯНЦІ для прийому виступаючих рідких і/або газоподібних речовин Донизу за течією пристрою 1 розташований, нарешті, третій вентиль 10, за яким іде щонайменше один газовий датчик 11 і всмоктувальний насос 12 Ці компоненти 10, 11 і 12 представляють власне експлуатаційно-вимірювальну систему Принцип дії пристрою 1, що подається, наступний Поки не відбувається ніякого виміру, перший вентиль 4, другий вентиль 6 і третій вентиль 10 закриті В трубопроводі 2 панує приблизно атмосферний тиск (тиск навколишнього середовища) На початку виміру включають в роботу далеко віддалений всмоктувальний насос 12 і відкривають третій вентиль 10 так, що об'єм газу, що знаходиться в контрольному трубопроводі 2, всмоктується вздовж газового датчика 11 Тим самим в контрольному трубопроводі 2 виникає знижений в порівнянні з навколишнім середовищем тиск або, ВІДПОВІДНО, різницевий тиск Др3 Цей знижений тиск Др3 реєструється манометром 8 і використовується манометричним вимикачем 8а для ініціювання видачі дозованого об'єму, і тим самим, для запуску тест-піка При зниженні нижче заданого граничного значення тиску манометричний вимикач 8а включається Він видає керувальний сигнал 5 на електронний блок управління Граничне значення тиску при цьому, зокрема, вибирають таким чином, що воно є меншим, ніж атмосферний тиск за відрахуванням величини, яка відповідає очікуваним коливанням тиску повітря Електронний блок управління 9 через сигнал Вз вводить в роботу комірку для електролізу Вона також викликає після цього через сигнал Вг короткочасне відкривання першого вентиля 4 Заданий малий об'єм тестового газу Нг потрапляє за рахунок цього в контрольний трубопровід 2 Це показано штрихуванням Після ЦЬОГО через сигнал Ві відкривають другий вентиль 6 і комірку для електролізу 7 відключають 3 всмоктаним за допомогою всмоктувального насоса 12 із контрольного трубопроводу 2 стовпом газу (стовпом повітря) виданий тестовий або калібруючий газ направляють через газовий датчик 11 Таким чином тест-піком у газовому датчику 11 маркірують кінець стовпа випробуваного середовища, наприклад, повітря Після закінчення заданого проміжку часу електронний блок управління 9 знову закриває другий вентиль 48984 12 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
