Зварювальне джерело змінного струму резонансного типу з дискретно-частотним й фазовим регулюванням

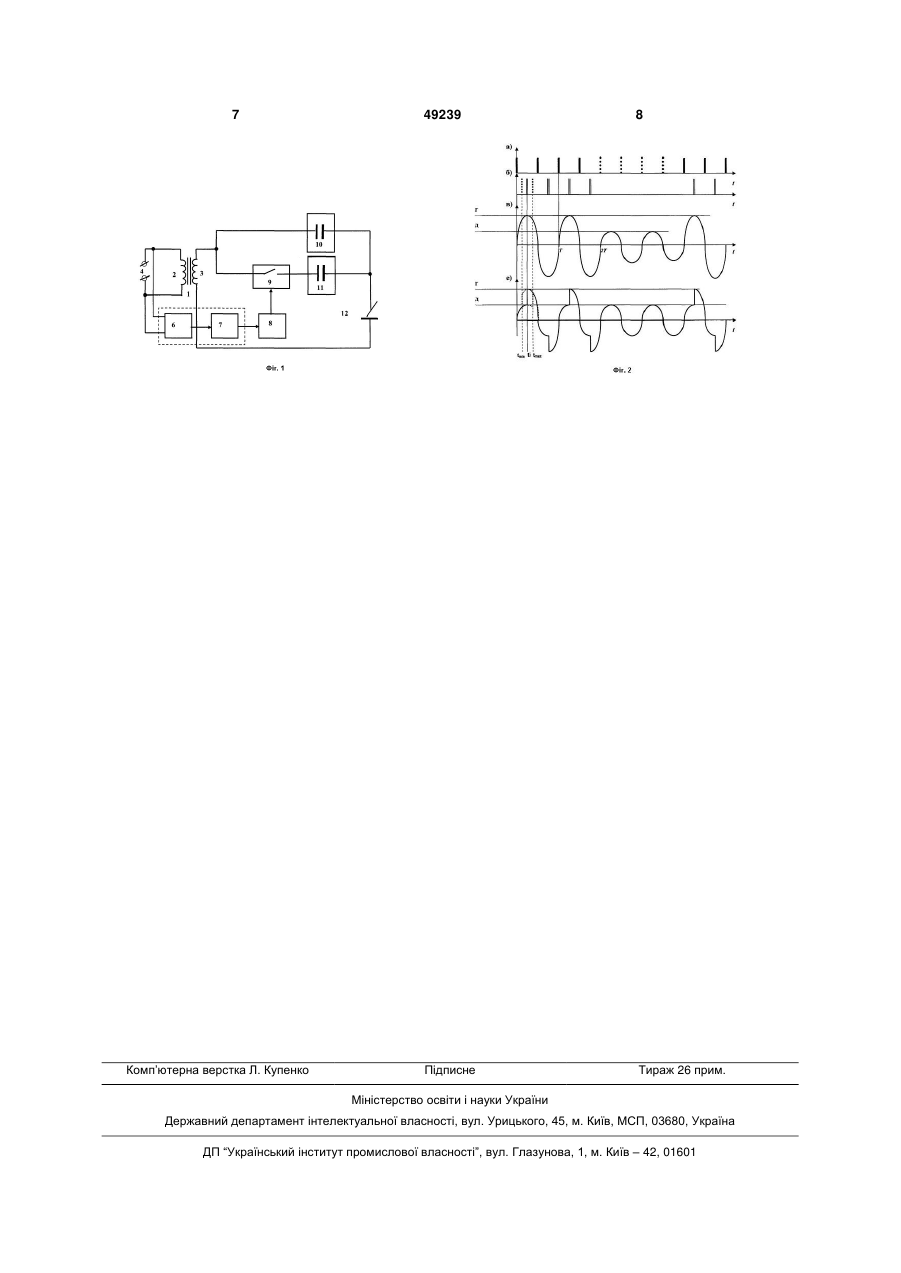

Зварювальне джерело живлення змінного струму резонансного типу з дискретно-частотним й фазовим регулюванням, що містить зварювальний трансформатор з первинною обмоткою, яка підключена до мережі живлення, та вторинною обмот 3 За прототип корисної моделі, що пропонується, прийняте резонансне зварювальне джерело з модуляцією зварювального струму до складу якого входять зварювальний трансформатор, що має первинну обмотку яка підключена до мережі живлення та дві вторинні обмотки причому перша вторинна обмотка разом з послідовно включеними силовим ключем, модуляційним реактором, що складається з двох однополярних електролітичних конденсаторів, включених зустрічно-послідовно, та зварювальним проміжком створюють перший зварювальний контур, а друга вторинна обмотка, початковий вивід якої з'єднаний з однойменним виводом першої вторинної обмотки, а другий вивід якої разом з базовим реактором та зварювальним проміжком створюють другий зварювальний контур. Вхід управління силового ключа підключений до виходу блоку керування за допомогою якого здійснюється регулювання зварювального струму (Коротынский А.Е., Кункин Д.Д. // Резонансный источник в режиме сварки пульсирующей дугой, материалы заседаний секции «Источники питания и системы автоматического управления сварочным оборудованием» г. С-Петербург 2005г.). При включенні джерела-прототипу до мережі живлення, на електродах зварювального проміжку під дією напруги другої вторинної обмотки, яка підключена до зварювального проміжку через базовий реактор, виникає різниця потенціалів, під впливом якої при певних умовах запалюється дуга і в другому зварювальному контурі починає протікати базовий зварювальний струм. Одночасно блок керування замикає силовий ключ і в першому зварювальному контурі через замкнутий силовий ключ та модуляційний реактор починає протікати модуляційний струм. В дуговому проміжку струми кожного з контурів додаються, утворюючи сумарний струм циклу замкненого стану ключа. Через певний час циклу замкненого стану ключа, що визначається оператором і дорівнює цілому числу періодів напруги мережі, силовий ключ першого контуру розмикається і в першому зварювальному контурі струм переривається. Через зварювальний проміжок протікає лише базовий струм другого контуру і утворює струм розімкненого стану ключа. Через певний час циклу розімкненого стану ключа, що визначається оператором і дорівнює цілому числу періодів напруги мережі, силовий ключ першого контуру замикається і в першому зварювальному контурі відновлюється протікання модуляційного струму, а через дуговий проміжок протікає сумарний струм модуляційного й базового струмів. Далі процеси в схемі повторюються. Першим недоліком схеми прототипу джерела що заявляється є відсутність точної настройки сили струму з причини дискретності регулювання сили струму, яка є кратним цілому числу періодів напруги мережі живлення, що призводить до появи дефектів при зварюванні, особливо при зварюванні тонколистового металу. Другим недоліком схеми прототипу джерела що заявляється є наявність вирівнюючих струмів, які протікають через замкнутий ключ та елементи схеми, як при наявності дуги в дуговому проміжку 49239 4 так і при її відсутності та призводять до зниження коефіцієнту корисної дії джерела. В основу корисної моделі, що пропонується, поставлена задача підвищення точності регулювання зварювального струму та підвищення коефіцієнту корисної дії шляхом удосконалення схеми джерела живлення та зміни алгоритму керування силовим ключем. Поставлена задача вирішується, за рахунок того, що в зварювальне джерело змінного струму резонансного типу з дискретно-частотним й фазовим регулюванням, що містить зварювальний трансформатор з первинною обмоткою, яка підключена до мережі живлення, та вторинною обмоткою, початок якої підключений до одного з виводів силового ключа, кінець обмотки підключений до одного з електродів зварювального проміжку; другий вивід силового ключа підключений до одного з виводів модуляційного реактора, другий вивід якого разом з другим виводом базового реактора підключені до другого електроду зварювального проміжку; управляючий вхід силового ключа підключений до блоку керування згідно корисної моделі введений блок затримки, вхід якого підключений до мережі живлення паралельно первинній обмотці, вихід - до входу блоку керування, а перший вивід базового ємнісного реактору підключений до початку вторинної обмотки. У корисній моделі,що пропонується, видалена одна з вторинних обмоток, що дозволило уникнути протікання вирівнюючих струмів й збільшити коефіцієнт корисної дії; та реалізовано плавне регулювання амплітуди модуляційного струму під час замкненого стану силового ключа, що дозволяє виконувати точну настройку сили струму при зварюванні. Зазначений вище технічний результат, який забезпечується в процесі роботи запропонованого варіанту зварювальне джерело змінного струму резонансного типу з дискретно-частотним й фазовим регулюванням, обумовлений ознаками, які відрізняють цей варіант, за сумою ознак від подібних зварювальних джерел, описаних згідно відомого рівня техніки, зокрема, описаного у винаході як за прототип. Запропонований пристрій пояснює креслення На Фіг.1 зображена функціональна схема зварювального джерела змінного струму резонансного типу з дискретно-частотним й фазовим регулюванням; На Фіг.2 зображена часова діаграма зварювальних струмів та сигналів керування у відповідності зі станом блоку керування у порівнянні з прототипом. Згідно корисної моделі зварювальне джерело живлення змінного струму резонансного типу з дискретно-частотним та фазовим регулюванням, що зображене на Фіг.1, містить зварювальний трансформатор 1 з первинною обмоткою 2 та вторинною обмоткою 3, причому первинна обмотка 2 з'єднана з мережею живлення 4. Паралельно до первинної обмотки 2 підключений вхід блоку затримки 5, до складу якого входить детектор переходу напруги мережі через нуль 6 та пристрій зсуву фаз 7, вихід якого підключений до входу блоку 5 керування 8 силового ключа 9. Початок вторинної обмотки 3 зварювального трансформатора 1 підключений до одного з виводів силового ключа 9 та виводу базового реактора 10. Другий вивід ключа 9 підключений до одного з виводів модуляційного реактора 11. Другий вивід базового 10 та модуляційного реактора 11 підключені разом до першого електроду дугового проміжку 12, до другого електроду дугового проміжку 12 підключений кінець вторинної обмотки 3. Керуючий вхід силового ключа 9 підключений до блоку керування 8. Часова діаграма Фіг.2 містить: а) сигнал детектора переходу напруги мережі через нуль 6, сигнали, позначені суцільною лінією відповідають замкненому стану ключа 9, сигнали позначені пунктиром відповідають розімкненому стану ключа 9 в залежності від часу t; б) сигнал на виході блоку керування 8 джерела, що заявляється, сигнал позначений подвійною суцільною лінією відповідає сигналу поз. а) затриманого на час ti, сигнал, позначений пунктиром відповідає сигналу поз. а) затриманого на час ti>tmin, або на час ti
