Пружне рейкове скріплення prs-2

Номер патенту: 36449

Опубліковано: 17.03.2003

Автори: Калінін Олег Анатолійович, Плугін Андрій Аркадійович, Жученко Олександр Миколайович, Міщенко Владислав Григорійович, Бабенко Василь Клементійович, Івановський Анатолій Олексійович, Лібенко Юрій Павлович, Койдан Василь Іванович, Плугін Аркадій Миколайович, Бєлорусов Олександр Ігоревич, Закапко Віктор Яковлевич, Голубєв Вадим Олексійович

МПК: E01B 9/30, E01B 9/66

Мітки: пружне, рейкове, скріплення

Формула / Реферат:

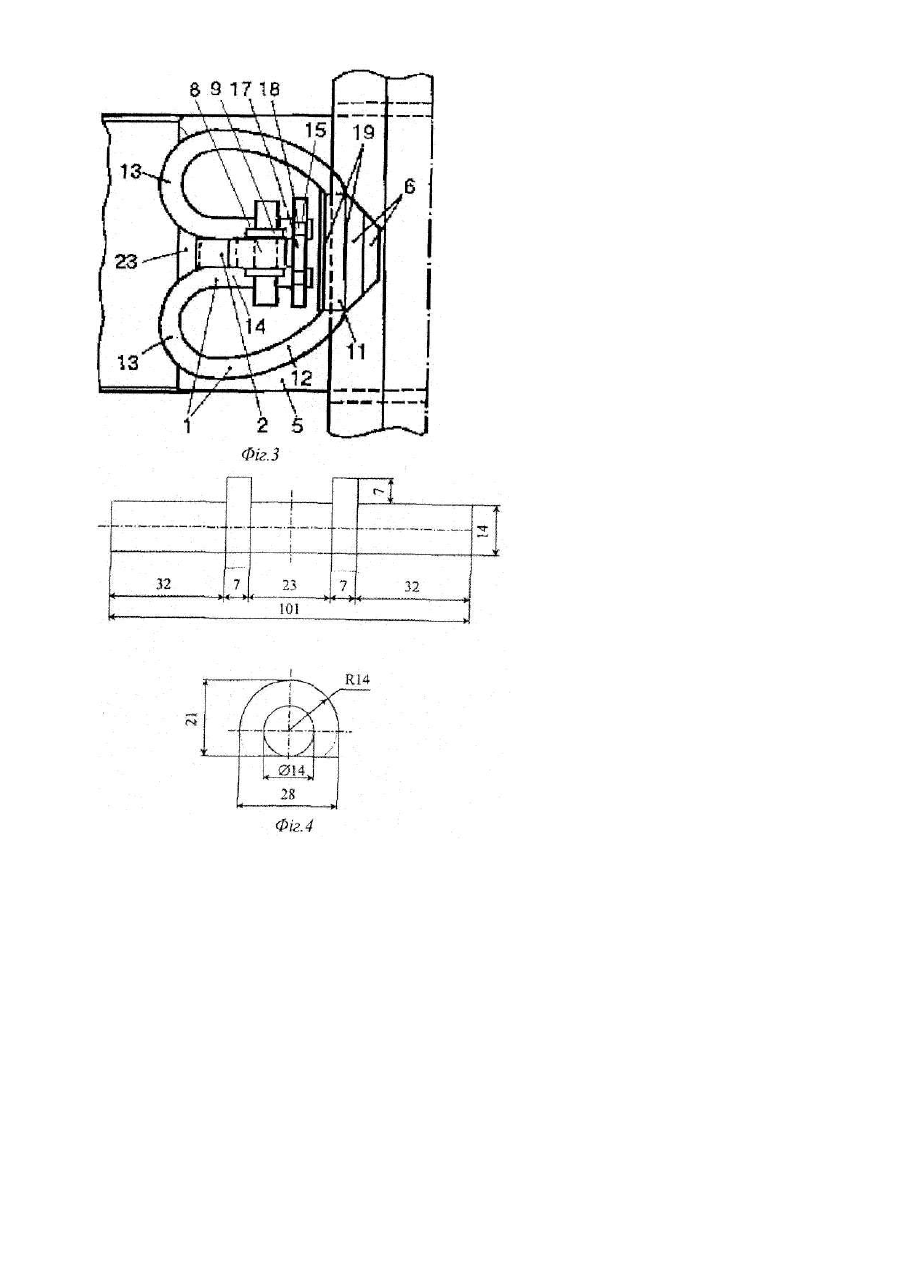

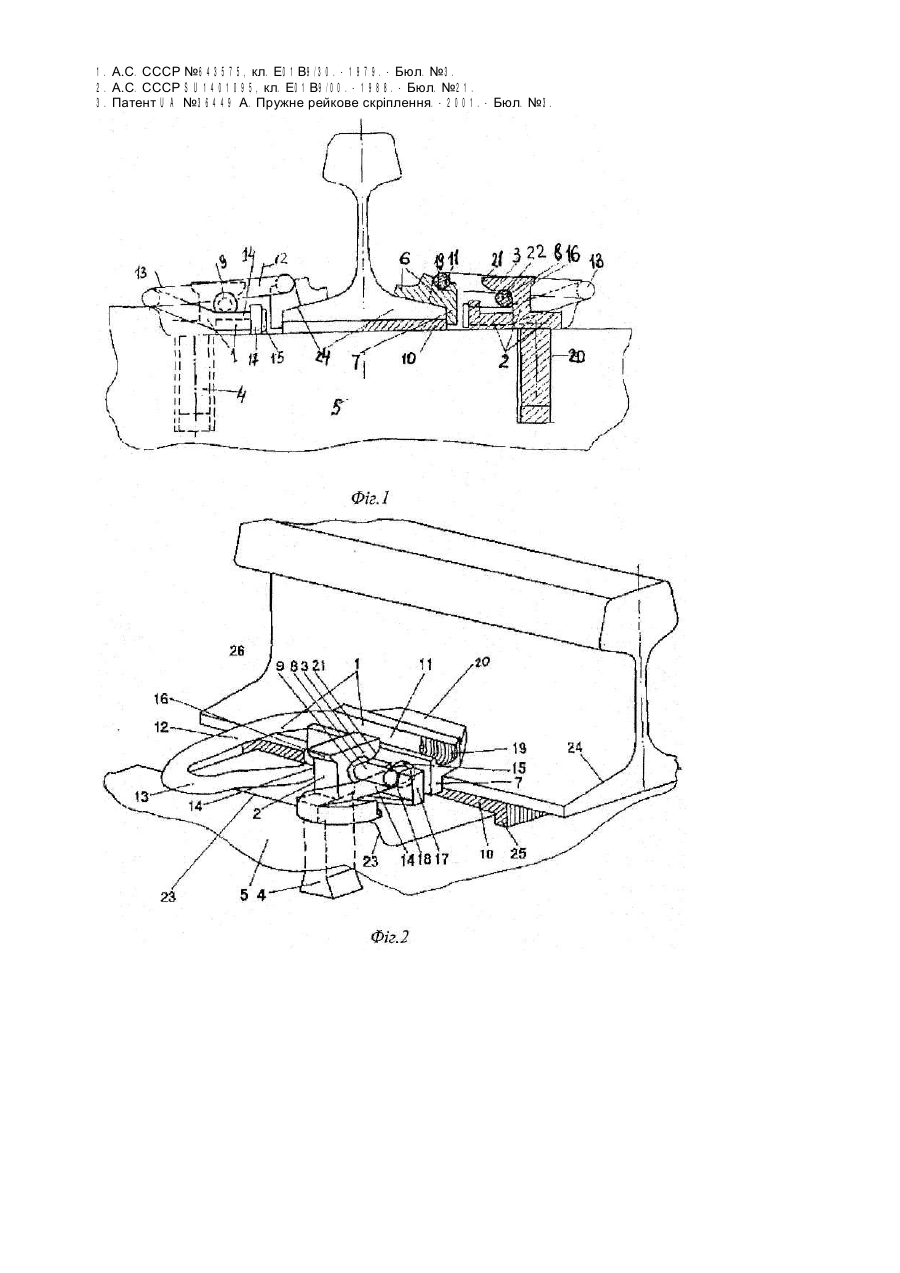

1. Пружне рейкове скріплення, що включає пружинну клему, анкер з упорним кронштейном та хвостовиком, який жорстко встановлюється у залізобетонну шпалу, ізолюючий вкладиш з вертикальним виступом, регулятор натягу клеми, амортизуючу підкладку, що встановлюється під рейкою, при цьому пряма ділянка клеми, яка взаємодіє з рейкою через ізолюючий вкладиш, дві зовнішні ділянки та дві півкільцеві ділянки, що спираються на шпалу, розташовані в одній...

Номер патенту: 36450

Опубліковано: 17.02.2003

Автори: Бабенко Василь Климентійович, Плугін Аркадій Миколайович, Міщенко Владислав Григорович, Койдан Василь Іванович, Закапко Віктор Яковлевич, Жученко Олександр Миколайович, Голубєв Вадим Олексійович, Возненко Іван Якович, Калінін Олег Анатолійович, Івановський Анатолій Олексійович, Бєлорусов Олександр Ігоревич, Лібенко Юрій Павлович

МПК: E01B 9/48, E01B 9/38

Мітки: рейкове, скріплення

Формула / Реферат:

Рейкове скріплення, що містить анкер, нижня частина якого замурована у шпалі, а верхня частина виступає над підошвою рейки, пруткову пружинну клему, надрейковий ізолюючий вкладиш та підрейкову ізолюючу прокладку, причому клема має кінцеві ділянки, встановлені в отвори анкера, середню зігнуту дугою частину, що тисне на надрейковий ізолюючий вкладиш, та проміжні ділянки, виконані зігнутими та такими, що з'єднують кінцеві ділянки з середньою...

Номер патенту: 49768

Опубліковано: 16.09.2002

Автори: Костюк Михайло Дмитрович, Говоруха Володимир Васильович

МПК: E01B 9/48

Мітки: рейкове, скріплення

Формула / Реферат:

Рейкове скріплення, що містить підрейкову підкладку з ребордами, в яких виконані пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами, кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими гілками зовні і у напрямку петлі, яке відрізняється тим, що поверхня шайби, звернена у бік петлі клеми, має дугоподібний профіль, на протилежних похилих кінцевих ділянках...

Номер патенту: 54894

Опубліковано: 17.03.2003

Автори: Уманов Марк Іонович, Сливець Дмитро Павлович, Рибкін Віктор Васильович, Патласов Олександр Михайлович

МПК: E01B 9/00

Мітки: скріплення, проміжне, рейкове

Формула / Реферат:

Проміжне рейкове скріплення, що містить металеві анкери, що зафіксовані в залізобетонній шпалі, гумову прокладку під рейкою, пружні клеми, ізолювальні вкладиші, яке відрізняється тим, що воно додатково включає металеву підкладку на шпалі зі східчастими краями, що мають середній ухил, який відповідає ухилу підошви рейки, а також нашпальну гумову прокладку, ізолювальні вкладиші трьох типорозмірів, комплект металевих прокладок, покладених під...

Номер патенту: 54715

Опубліковано: 17.03.2003

Автори: Пахомов Олександр Володимирович, Ковляшенко Олександр Іванович

МПК: E01B 9/48

Мітки: рейкове, скріплення

Формула / Реферат:

1. Рейкове скріплення, що містить встановлену на підкладці рейку, виконану у вигляді двоплечого важеля клему, яка спирається одним кінцем на підошву рейки, а у середній частині - на проміжну опору, яке відрізняється тим, що проміжна опора виконана у вигляді скоби, що встановлена у шпалі, а клема виконана із зігнутої штаби пружинної сталі і своїм другим віджатим кінцем введена у паз, який розташований на упорі, при цьому упор виконаний з...
