Спосіб визначення ударної в’язкості зварного вузла і пристрій з вимірювання швидкості ультразвукових поверхневих хвиль для його здійснення

1. Спосіб визначення ударної в'язкості зварного вузла (26) металевого листа (27) на підкладці (28), який відрізняється тим, що генерують поверхневі ультразвукові хвилі на металевому листі (27), вимірюють швидкості поширення цих хвиль і по них визначають параметр () швидкості для визначення ударної в'язкості відповідно до функції кореляції, що зв'язує ударну в'язкість випробуваних зразків із параметром швидкості випробуваних зразків, отриманої раніше на випробуваних зразках, що містять аналогічний зварний вузол.

2. Спосіб визначення ударної в'язкості зварного вузла за п. 1, який відрізняється тим, що вимірюють дві швидкості () зазначених хвиль на зварному вузлі (26) у двох основних напрямках металевого листа (27).

3. Спосіб визначення ударної в'язкості зварного вузла за п. 2, який відрізняється тим, що параметр швидкості визначають за меншою величиною цих двох швидкостей.

4. Спосіб визначення ударної в'язкості зварного вузла за будь-яким з пп. 1-3, який відрізняється тим, що параметр швидкості визначають як різницю швидкостей поверхневих ультразвукових хвиль на металевому листі зварного вузла і на частині (42), виготовленій з основного матеріалу металевого листа.

5. Спосіб визначення ударної в'язкості зварного вузла за будь-яким з пп. 3 або 4, який відрізняється тим, що різницю швидкостей обчислюють за меншою величиною з двох швидкостей у зварному вузлі і меншою величиною з двох швидкостей, що вимірюються в двох основних напрямках деталі, виготовленої з основного матеріалу металевого листа.

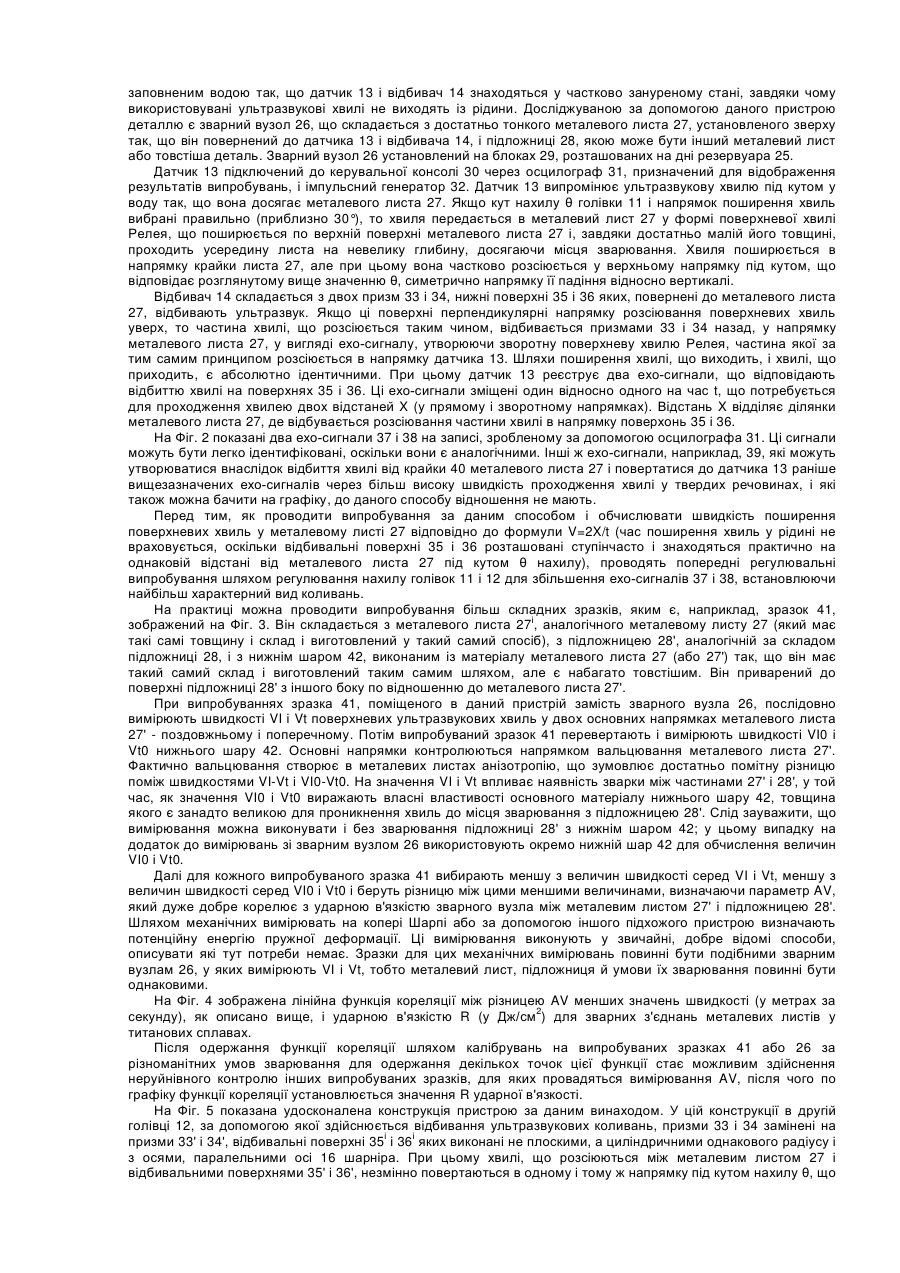

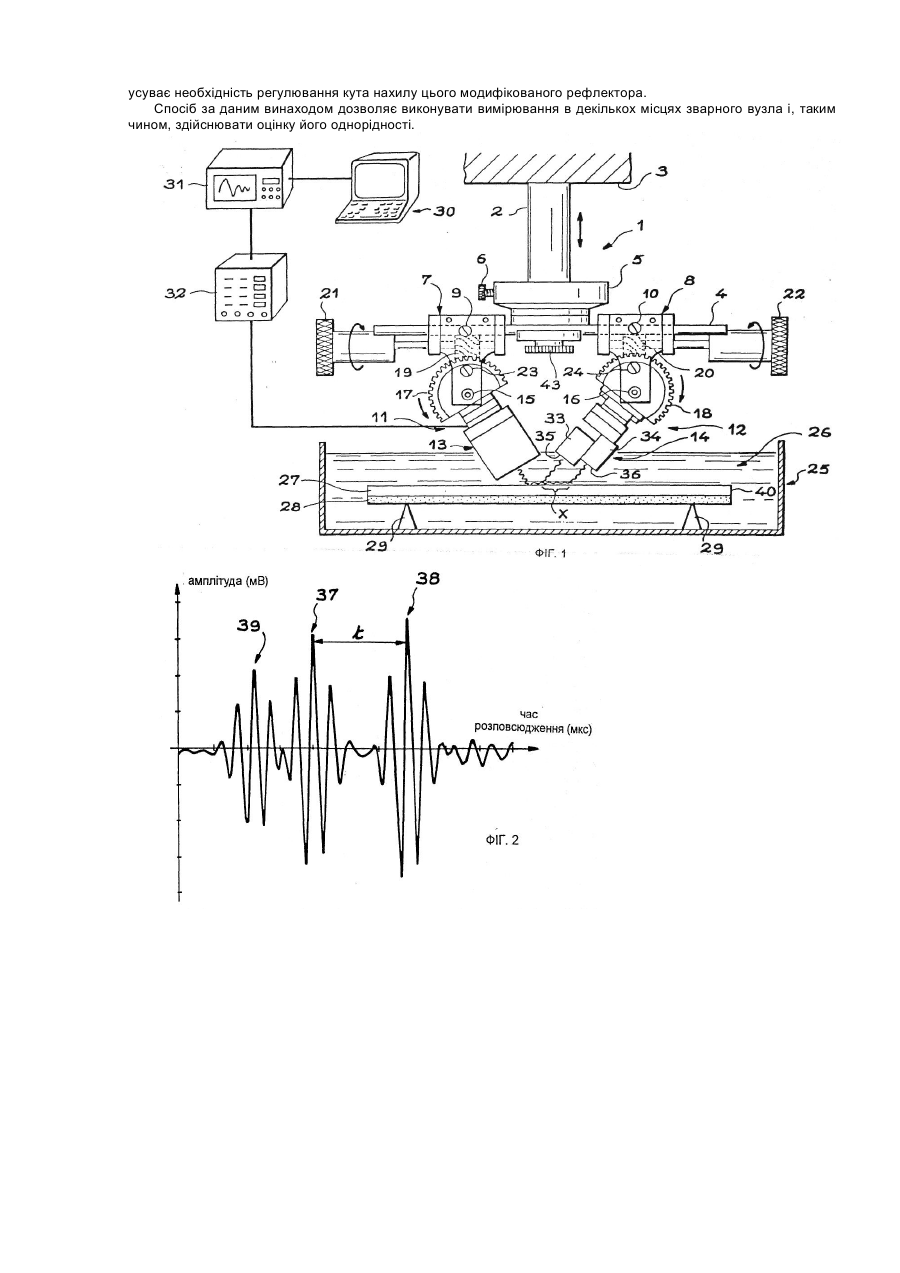

6. Пристрій для вимірювання швидкості поверхневих ультразвукових хвиль у деталі, який містить випромінювальну головку (11), що випромінює хвилі, спрямовані до деталі під певним кутом нахилу, який відрізняється тим, що він містить другу головку (12), призначену або для прийому частини хвиль, відбитих від деталі, або для повернення зазначеної частини у вигляді ехо-сигналу на випромінювальну головку, причому друга головка спрямована на деталь, але під кутом нахилу, протилежним куту нахилу випромінювальної головки, і містить дві активні поверхні (35, 36), призначені для прийому або для повернення зазначеної частини хвиль, які розташовані ступінчасто і на однаковій відстані від деталі.

7. Пристрій за п. 6, який відрізняється тим, що він містить раму і механізми кріплення (4, 17, 18, 19, 20, 21, 22) головок на рамі, що мають конструкцію, яка дозволяє регулювати кут нахилу головок.

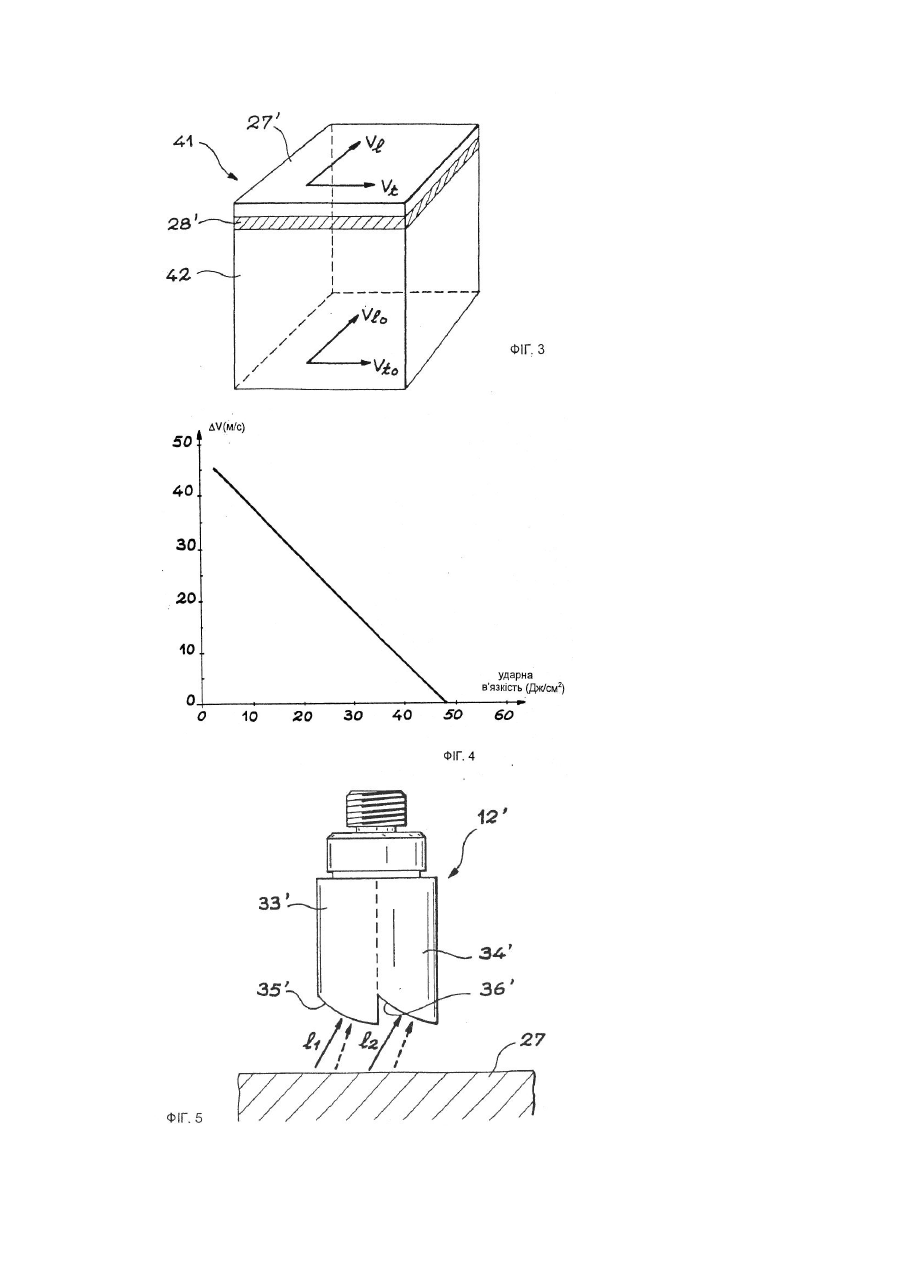

8. Пристрій за будь-яким з пп. 6 або 7, який відрізняється тим, що активні поверхні (33', 34', 35', 36') виконані циліндричними з паралельними осями і з однаковим радіусом.

9. Пристрій за будь-яким з пп. 6-8, який відрізняється тим, що головки (11, 12) встановлені на напрямній (4, 5, 43) з можливістю обертання в горизонтальній площині.
