Водопровідно-каналізаційна система

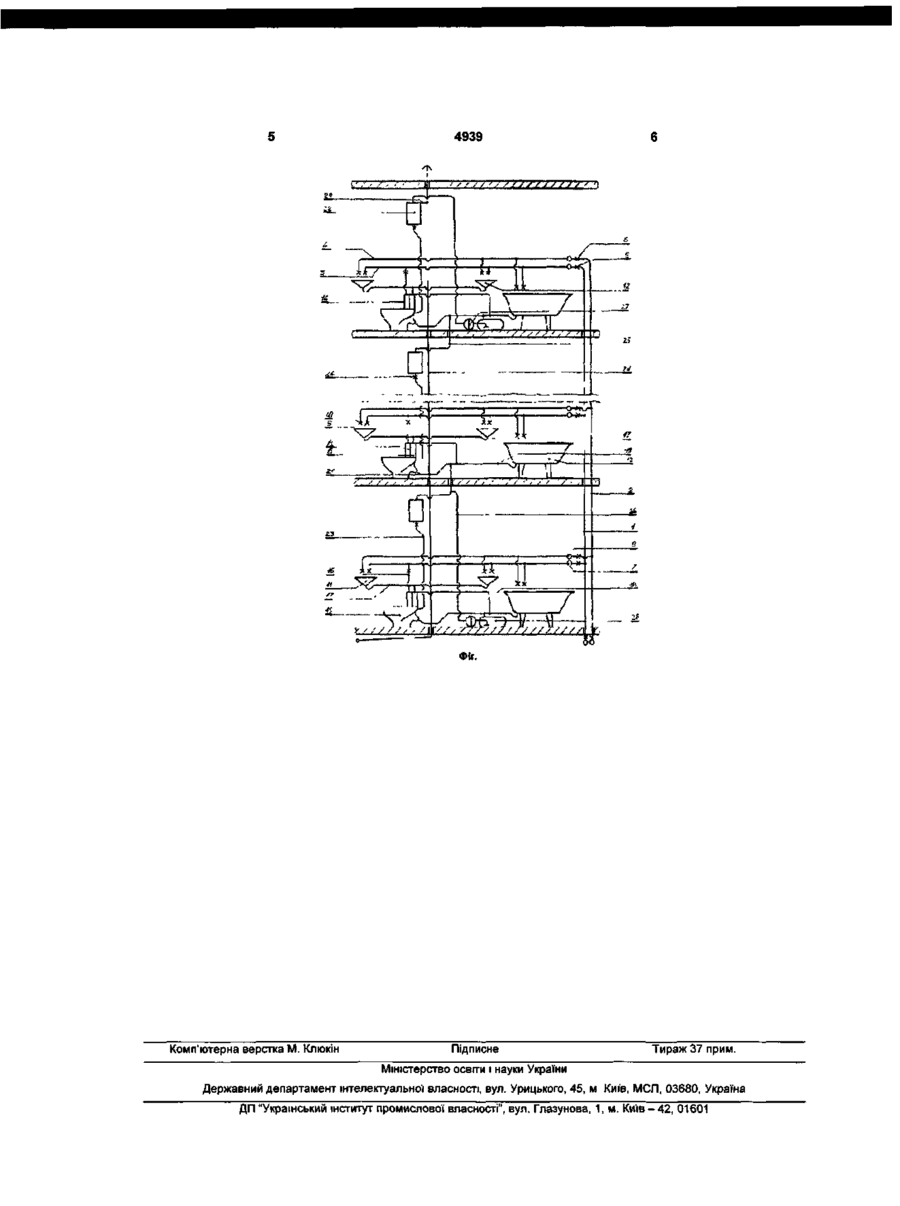

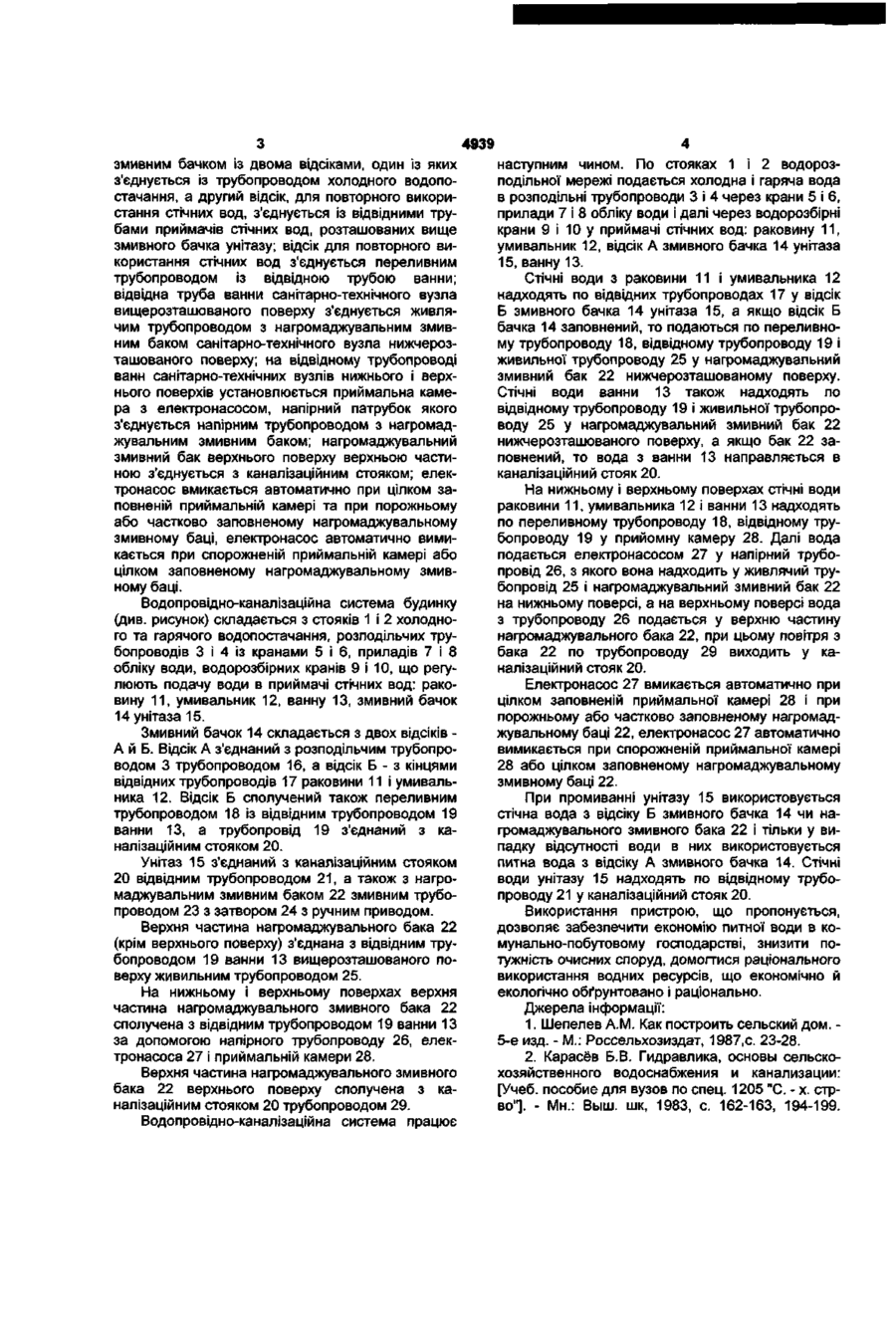

Водопровідно-каналізаційна система, що містить стояки холодного та гарячого водопостачання, розподільні трубопроводи з кранами та приладами обліку води, приймачі стічних вод з відвідними трубопроводами та каналізаційний стояк, яка відрізняється тим, що в кожному санітарно-технічному вузлі унітаз оснащений нагромаджу вальним змивним баком і змивним бачком із двома відсіками, один із яких з'єднаний із трубопроводом холодного водопостачання, а другий відсік для повторного використання стічних вод з'єднаний із відвідними трубами приймачів стічних вод, розташованих вище змивного бачка унітаза; відсік для повторного використання стічних вод з'єднаний переливним трубопроводом із відвідною трубою ванни; відвідна труба ванни санітарнотехнічного вузла вищерозташованого поверху з'єднана живильним трубопроводом з нагромаджувальним змивним баком санітарно-технічного вузла нижчерозташованого поверху; на відвідному трубопроводі ванн санітарно-технічних вузлів нижнього і верхнього поверхів установлена приймальна камера з електронасосом, напірний патрубок якого з'єднаний напірним трубопроводом з нагромаджувальним змивним баком; нагромаджувальний змивний бак верхнього поверху верхньою частиною з'єднаний з каналізаційним стояком; електронасос вмикається автоматично при цілком заповненій приймальній камері та при порожньому або частково заповненому нагромаджувальному змивному баці, електронасос автоматично вимикається при спорожненій приймальній камері або цілком заповненому нагромаджувальному змивному баці. Корисна модель відноситься до водопровідноканалізаційних систем і може бути використаний в комунально-побутовому господарстві, транспортних засобах і інших галузях народного господарства. Відома водопровідно-каналізаційна система житлового одноповерхового будинку [1]. Недоліком цієї системи є нецільове використання питної води при промиванні унітазу і неможливість повторного використання для цієї мети вод, що пройшли через приймачі стічних вод (ванна, умивальник, раковина, мийка, душ та ін.), що приводить до неощадливої витрати питної води і до нераціонального використання водних ресурсів. Найбільш близькою по технічній сутності є водопровідно-каналізаційна система багатоповерхового будинку, яка містить стояки холодного та гарячого водопостачання, розподільчі трубопроводи з кранами та приладами обліку води, приймачі стічних вод з відвідними трубопроводами та каналізаційний стояк [2]. Недоліком такої системи є нецільове викорис тання питної води на промивання унітазів, пісуарів і неможливість використання для цієї мети вод, які пройшли через приймачі стічних вод, що приводить до неощадливої витрати питної води, вимагає додаткової підготовки питної води, приводить до збільшення потужності очисних споруд, збільшує темпи росту споживання свіжих природних вод і збільшує антропогенне навантаження на природу. Задача корисної моделі - економія питної води при промиванні унітазів та пісуарів, зниження потужності очисних споруд, зниження темпу росту споживання свіжих природних вод і антропогенного навантаження на природу. Задача вирішується тим, що водопровідноканалізаційна система, яка містить стояки холодного та гарячого водопостачання, розподільчі трубопроводи з кранами та приладами обліку води, приймачі стічних вод з відвідними трубопроводами та каналізаційний стояк, згідно корисної моделі в кожному санітарно-технічному вузлі унітаз оснащається нагромаджувальним змивним баком і (22)01.06.2004 со о 4939 змивним бачком із двома відсіками, один із яких з'єднується із трубопроводом холодного водопостачання, а другий відсік, для повторного використання стічних вод, з'єднується із відвідними трубами приймачів стічних вод, розташованих вище змивного бачка унітазу; відсік для повторного використання стічних вод з'єднується переливним трубопроводом із відвідною трубою ванни; відвідна труба ванни санітарно-технічного вузла вищерозташованого поверху з'єднується живлячим трубопроводом з нагромаджувальним змивним баком санітарно-технічного вузла нижчерозташованого поверху; на відвідному трубопроводі ванн санітарно-технічних вузлів нижнього і верхнього поверхів установлюється приймальна камера з електронасосом, напірний патрубок якого з'єднується напірним трубопроводом з нагромаджувальним змивним баком; нагромаджувальний змивний бак верхнього поверху верхньою частиною з'єднується з каналізаційним стояком; електронасос вмикається автоматично при цілком заповненій приймальній камері та при порожньому або частково заповненому нагромаджувальному змивному баці, електронасос автоматично вимикається при спорожненій приймальній камері або цілком заповненому нагромаджувальному змивному баці. Водопровідно-каналізаційна система будинку (див. рисунок) складається з стояків 1 і 2 холодного та гарячого водопостачання, розподільчих трубопроводів 3 і 4 із кранами 5 і 6, приладів 7 і 8 обліку води, водорозбірних кранів 9 і 10, що регулюють подачу води в приймачі стічних вод: раковину 11, умивальник 12, ванну 13, змивний бачок 14 унітаза 15. Змивний бачок 14 складається з двох відсіків А й Б. Відсік А з'єднаний з розподільчим трубопроводом 3 трубопроводом 16, а відсік Б - з кінцями відвідних трубопроводів 17 раковини 11 і умивальника 12. Відсік Б сполучений також переливним трубопроводом 18 із відвідним трубопроводом 19 ванни 13, а трубопровід 19 з'єднаний з каналізаційним стояком 20. Унітаз 15 з'єднаний з каналізаційним стояком 20 відвідним трубопроводом 21, а також з нагромаджувальним змивним баком 22 змивним трубопроводом 23 з затвором 24 з ручним приводом. Верхня частина нагромаджувального бака 22 (крім верхнього поверху) з'єднана з відвідним трубопроводом 19 ванни 13 вищерозташованого поверху живильним трубопроводом 25. На нижньому і верхньому поверхах верхня частина нагромаджувального змивного бака 22 сполучена з відвідним трубопроводом 19 ванни 13 за допомогою напірного трубопроводу 26, електронасоса 27 і приймальній камери 28. Верхня частина нагромаджувального змивного бака 22 верхнього поверху сполучена з каналізаційним стояком 20 трубопроводом 29. Водопровідно-каналізаційна система працює наступним чином. По стояках 1 і 2 водорозподільної мережі подається холодна і гаряча вода в розподільні трубопроводи 3 і 4 через крани 5 і 6, прилади 7 і 8 обліку води і далі через водорозбірні крани 9 і 10 у приймачі стічних вод: раковину 11, умивальник 12, відсік А змивного бачка 14 унітаза 15, ванну 13. Стічні води з раковини 11 і умивальника 12 надходять по відвідних трубопроводах 17 у відсік Б змивного бачка 14 унітаза 15, а якщо відсік Б бачка 14 заповнений, то подаються по переливному трубопроводу 18, відвідному трубопроводу 19 і живильної трубопроводу 25 у нагромаджувальний змивний бак 22 нижчерозташованому поверху. Стічні води ванни 13 також надходять по відвідному трубопроводу 19 і живильної трубопроводу 25 у нагромаджувальний змивний бак 22 нижчерозташованого поверху, а якщо бак 22 заповнений, то вода з ванни 13 направляється в каналізаційний стояк 20. На нижньому і верхньому поверхах стічні води раковини 11, умивальника 12 і ванни 13 надходять по переливному трубопроводу 18, відвідному трубопроводу 19 у прийомну камеру 28. Далі вода подається електронасосом 27 у напірний трубопровід 26, з якого вона надходить у живлячий трубопровід 25 і нагромаджувальний змивний бак 22 на нижньому поверсі, а на верхньому поверсі вода з трубопроводу 26 подається у верхню частину нагромаджувального бака 22, при цьому повітря з бака 22 по трубопроводу 29 виходить у каналізаційний стояк 20. Електронасос 27 вмикається автоматично при цілком заповненій приймальної камері 28 і при порожньому або частково заповненому нагромаджувальному баці 22, електронасос 27 автоматично вимикається при спорожненій приймальної камері 28 або цілком заповненому нагромаджувальному змивному баці 22. При промиванні унітазу 15 використовується стічна вода з відсіку Б змивного бачка 14 чи нагромаджувального змивного бака 22 і тільки у випадку відсутності води в них використовується питна вода з відсіку А змивного бачка 14. Стічні води унітазу 15 надходять по відвідному трубопроводу 21 у каналізаційний стояк 20. Використання пристрою, що пропонується, дозволяє забезпечити економію питної води в комунально-побутовому господарстві, знизити потужність очисних споруд, домогтися раціонального використання водних ресурсів, що економічно й екологічно обґрунтовано і раціонально. Джерела інформації: 1. Шепелев A.M. Как построить сельский дом. 5-е изд. - М.: Россельхозиздат, 1987,с. 23-28. 2. Карасёв Б.В. Гидравлика, основы сельскохозяйственного водоснабжения и канализации: [Учеб. пособие для вузов по спец. 1205 "С. - х. стрво"]. - Мн.: Выш. шк, 1983, с. 162-163, 194-199. 4939 Фіг. Комп'ютерна верстка М. Клюкін Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
