Віконний блок

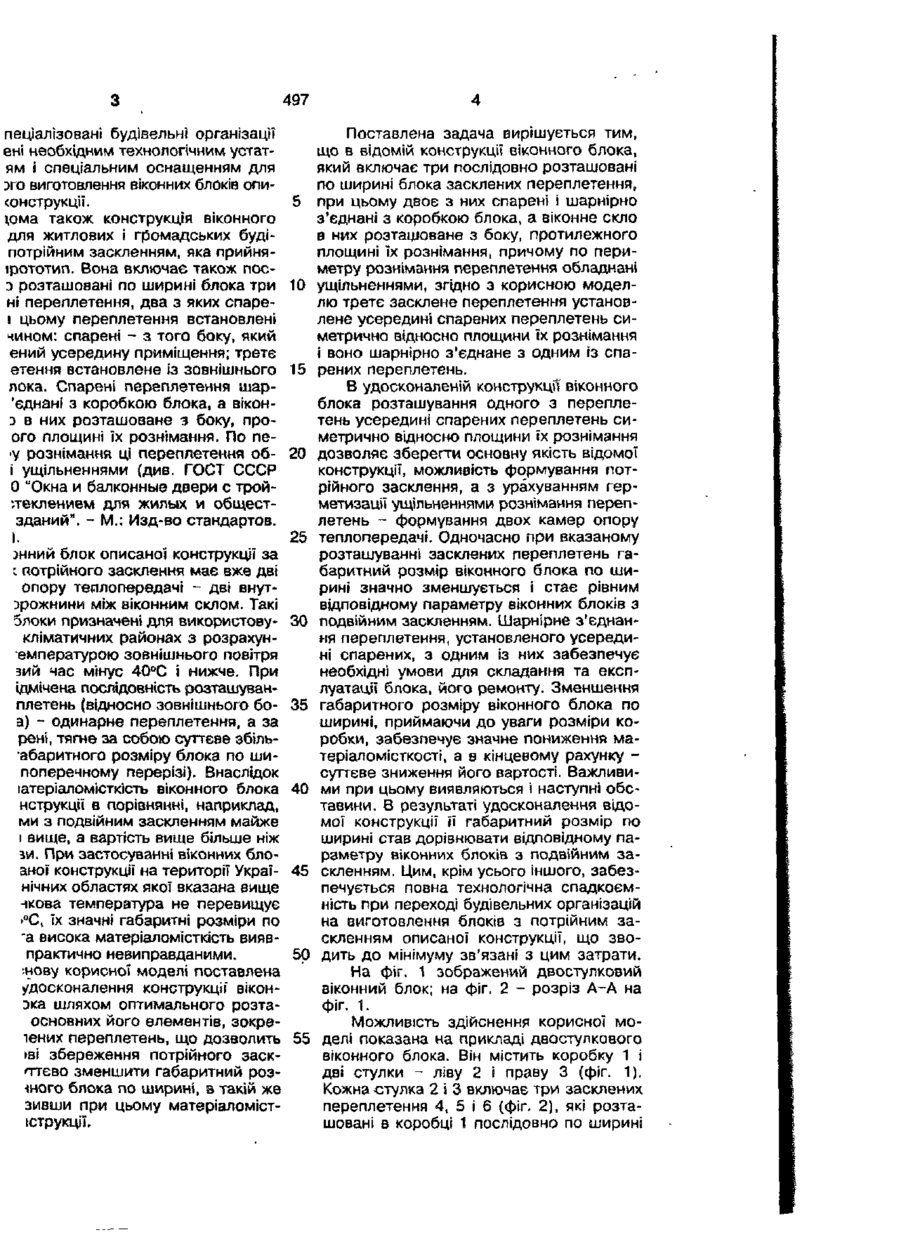

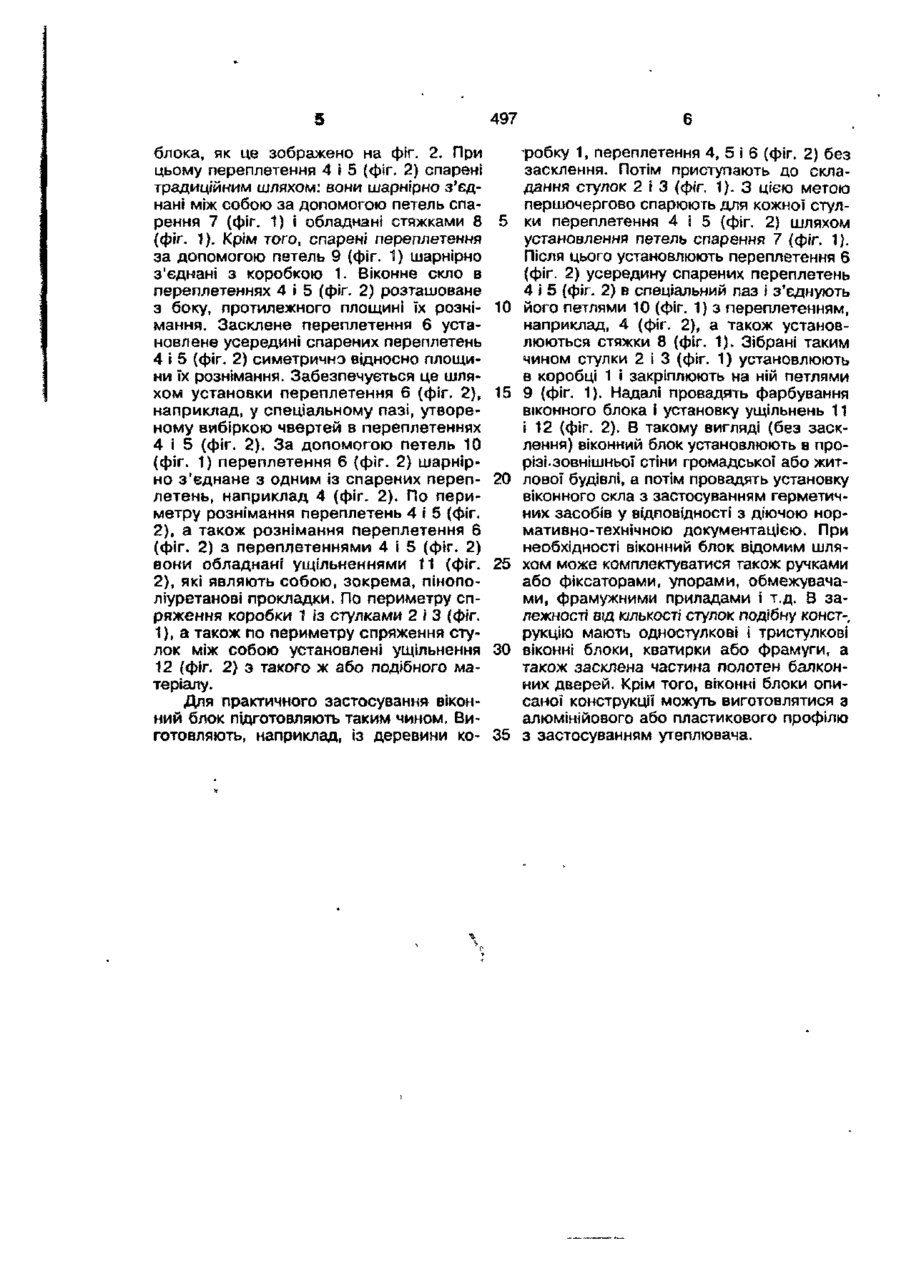

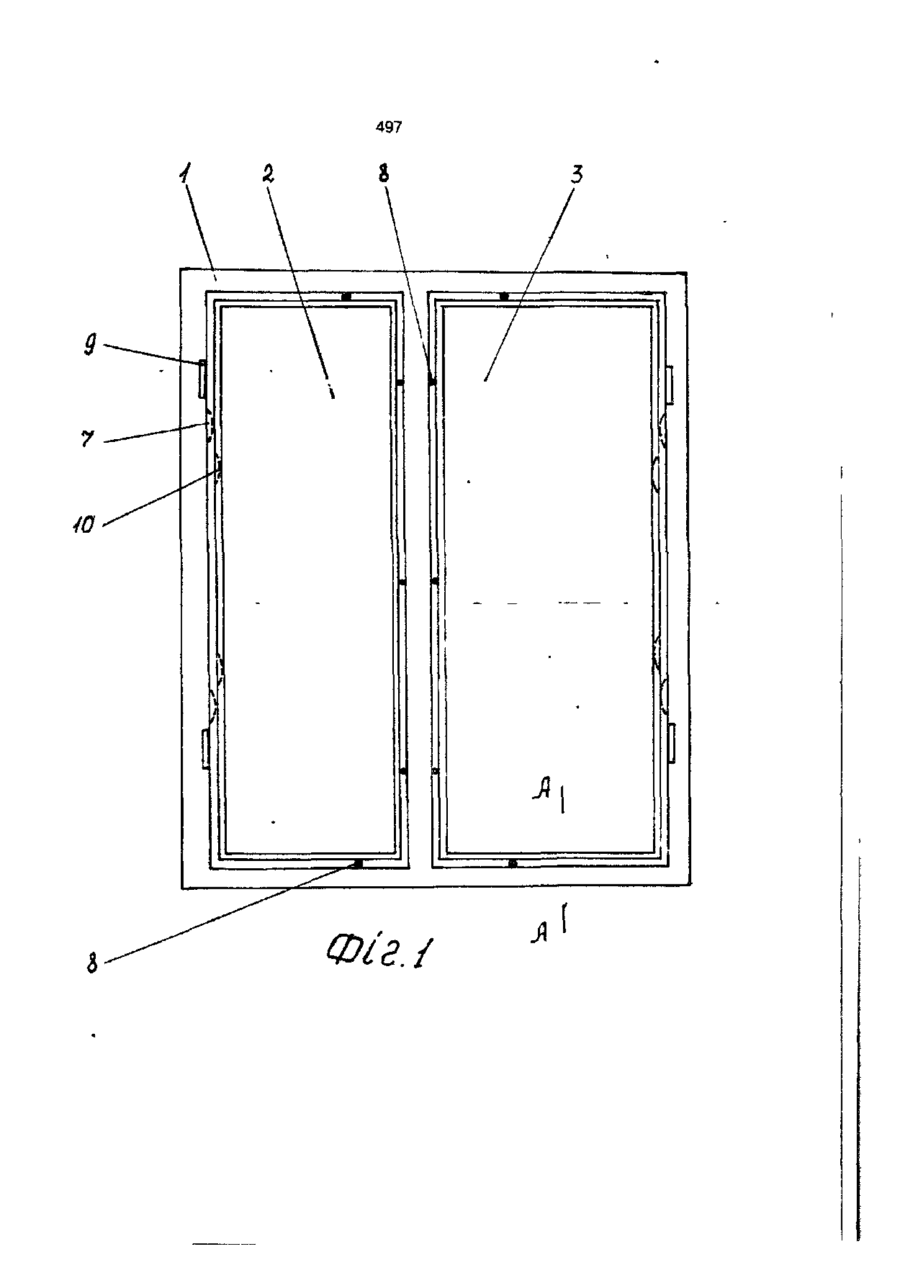

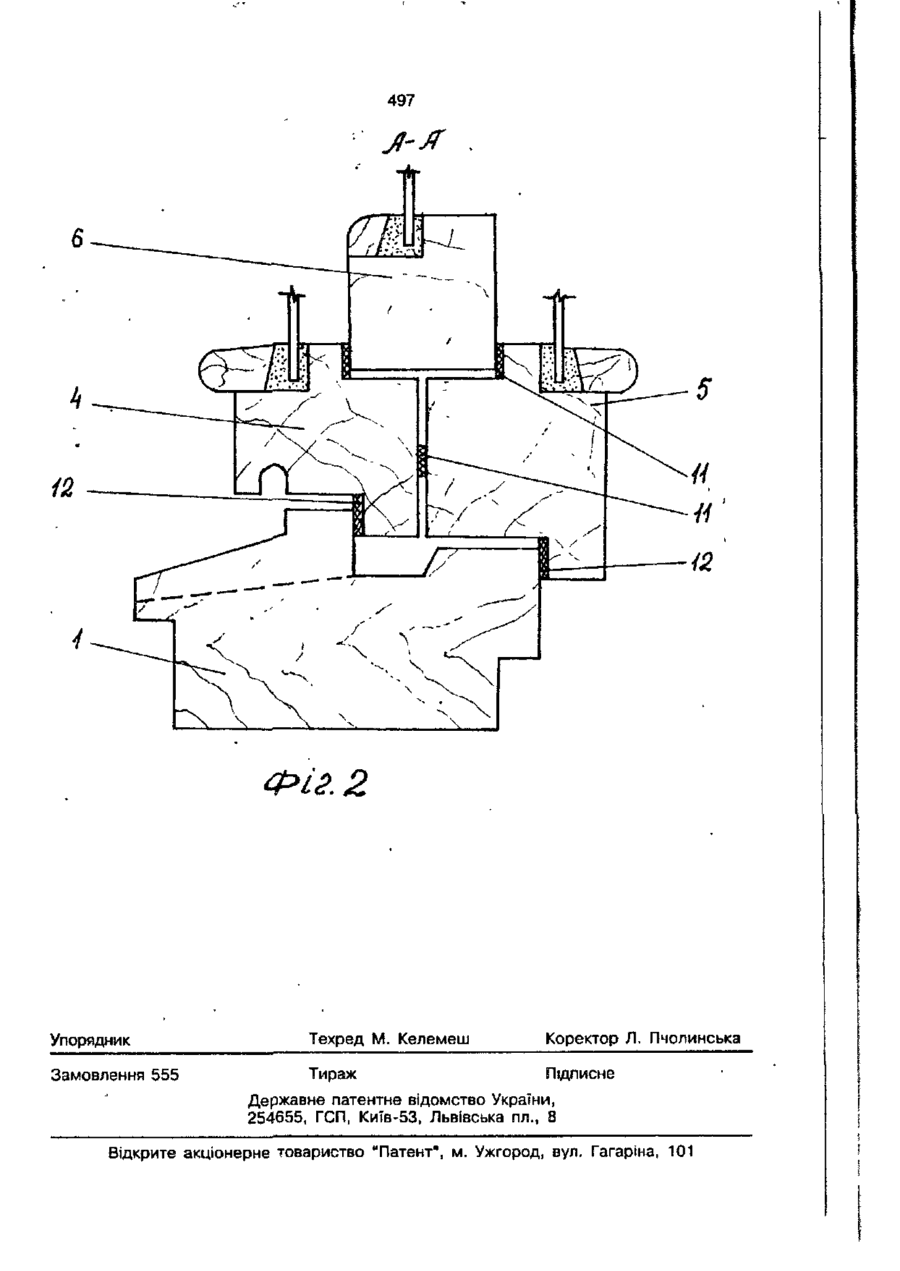

Віконний блок, який включає три послідовно розташовані по ширині блока за склених переплетення, при цьому двоє з них спарені і шарнірно з'єднані з коробкою блока, а віконне скло в них розташоване з боку, протилежного площині їх рознімання, причому по периметру рознімання переплетення обладнані ущільненнями, який в і д р і з н я є т ь с я тим, що третє засклене переплетення установлене усередині спарених переплетень симетрично відносно площини їх рознімання і воно шарнірно з'єднане з одним їз спарених переплетень. Корисна модель відноситься до галузі будівництва, зокрема до конструкцій світлопрозорих зовнішніх огорож, і може бути використаною при будівництві житлових та громадських будівель в кліматичних районах з розрахунковою температурою зовнішнього повітря в зимовий час до мінус 25°С. На практиці широко застосовуються віконні блоки з підвійним заскленням. Такий віконний блок включає послідовно розташовані по ширині блока два засклених переплетення. Останні можуть установлюватись окремо або виконуватися спареними (тобто переплетення шарнірно з'єднані між собою за допомогою петель спарення, а також скріплені один з одним стяжними гвинтами). При виконнані засклених переплетень спареними вони шарнірно з'єднані з коробкою блока, а віконне скло в них розташоване з боку, протилежного площині їх рознімання. Для герметизації внутрішньої порожнини між склом по пе риметру рознімання спарені переплетенні обладнані ущільненнями (див. ГОСТ CCCF 11214-78 "Окна и балконные двери дере вянные с двойным остеклением для жи лых и общественных зданий". - М.: Изд во стандартов. - 1979). Однак, в кліматичних умовах значне частини території України, особливо ії пів нічних областей, віконні блоки описане конструкції мають високі показники втра тепла в зимовий час із внутрішніх примі щень будівель. Відмічене є наслідком то го, що такі віконні блоки мають тільк одну камеру опору теплопередачі, яка ЯЕ ляє собою внутрішню герметичну поро* нину між віконним склом спарених перег летень. При високій вартості за теперіи. нього часу теплової енергії і гострому де фІЦИТІ енерГОНОСІЇВ ВІДМІчеНИЙ неДОЛІК СТс причиною того, що в 14 областях Україн введені в дію будівельні нормативи, я передбачають перехід на застосування Е конних блоків з потрійним заскленням. Мі 497 легалізовані будівельні організації єні необхідним технологічним устатям і спеціальним оснащенням для зго виготовлення віконних блоків опи«юнструкції. *ома також конструкція віконного для житлових і громадських будіпотрійним заскленням, яка прийняірототип. Вона включає також посэ розташовані по ширині блока три ні переплетення, два з яких спареі цьому переплетення встановлені чином: спарені - з того боку, який ений усередину приміщення; третє етення встановлене із зовнішнього лока. Спарені переплетення шар'єднані з коробкою блока, а віконэ в них розташоване з боку, проого площині Тх рознімання. По пе> рознімання ці переплетення обу і ущільненнями (див. ГОСТ СССР О "Окна и балконные двери с тройггеклением для жилых и общестзданий". - М.: Изд-во стандартов. I. знний блок описаної конструкції за ; потрійного засклення має вже дві опору теплопередачі - дві внутзрожнини між віконним склом. Такі блоки призначені для використовукліматичних районах з розрахунемпературою зовнішнього повітря зий час мінус 40°С і нижче. При ідмічена послідовність розташуванплетень (відносно зовнішнього боа) - одинарне переплетення, а за рені, тягне за собою суттєве збільабаритного розміру блока по шипоперечному перерізі). Внаслідок іатеріаломісткість віконного блока нструкції в порівнянні, наприклад, ми з подвійним заскленням майже і вище, а вартість вище більше ніж зи. При застосуванні віконних блоаної конструкції на території Українічних областях якої вказана вище -ікова температура не перевищує -°С, їх значні габаритні розміри по •а висока матеріаломісткість виявпрактично невиправданими, •нову корисної моделі поставлена удосконалення конструкції віконэка шляхом оптимального розтаосновних його елементів, зокреіених переплетень, що дозволить »ві збереження потрійного заскттєво зменшити габаритний розіного блока по ширині, а такій же зивши при цьому матеріаломістіструкції. 5 10 15 20 25 ЗО 35 40 45 50 55 4 Поставлена задача вирішується тим, що в відомій конструкції віконного блока, який включає три послідовно розташовані по ширині блока засклених переплетення, при цьому двоє з них спарені і шарнірно з'єднані з коробкою блока, а віконне скло в них розташоване з боку, протилежного площині їх рознімання, причому по периметру рознімання переплетення обладнані ущільненнями, згідно з корисною моделлю третє засклене переплетення установлене усередині спарених переплетень симетрично відносно площини Тх рознімання і воно шарнірно з'єднане з одним із спарених переплетень. В удосконаленій конструкції віконного блока розташування одного з переплетень усередині спарених переплетень симетрично відносно площини їх рознімання дозволяє зберегти основну якість відомої конструкції, можливість формування потрійного засклення, а з урахуванням герметизації ущільненнями рознімання переплетень - формування двох камер опору теплопередачі. Одночасно при вказаному розташуванні засклених переплетень габаритний розмір віконного блока по ширині значно зменшується і стає рівним відповідному параметру віконних блоків з подвійним заскленням. Шарнірне з'єднання переплетення, установленого усередині спарених, з одним Із них забезпечує необхідні умови для складання та експлуатації блока, його ремонту. Зменшення габаритного розміру віконного блока по ширині, приймаючи до уваги розміри коробки, забезпечує значне пониження матеріаломісткості, а в кінцевому рахунку суттєве зниження його вартості. Важливими при цьому виявляються і наступні обставини, В результаті удосконалення відомої конструкції її габаритний розмір по ширині став дорівнювати відповідному параметру віконних блоків з подвійним заскленням. Цим, крім усього іншого, забезпечується повна технологічна спадкоємність при переході будівельних організацій на виготовлення блоків з потрійним заскленням описаної конструкції, що зводить до мінімуму зв'язані з цим затрати. На фіг. ^ зображений двостулковий віконний блок; на фіг. 2 - розріз А-А на фіг. 1. Можливість здійснення корисної моделі показана на прикладі двостулкового віконного блока. Він містить коробку 1 і дві стулки - ліву 2 і праву 3 (фіг. 1). Кожна стулка 2 і 3 включає три засклених переплетення 4, 5 і 6 (фіг. 2), які розташовані в коробці 1 послідовно по ширині 497 блока, як це зображено на фіг. 2. При цьому переплетення 4 і 5 (фіг. 2) спарені традиційним шляхом: вони шарнірно з'єднані між собою за допомогою петель спарення 7 (фіг. 1) і обладнані стяжками 8 (фіг. 1). Крім того, спарені переплетення за допомогою петель 9 (фіг. 1) шарнірно з'єднані з коробкою 1. Віконне скло в переплетеннях 4 і 5 (фіг. 2) розташоване 3 боку, протилежного площині їх рознімання. Засклене переплетення 6 установлене усередині спарених переплетень 4 і 5 (фіг. 2) симетрично відносно площини їх рознімання. Забезпечується це шляхом установки переплетення 6 (фіг. 2), наприклад, у спеціальному пазі, утвореному вибіркою чвертей в переплетеннях 4 і 5 (фіг. 2). За допомогою петель 10 (фіг. 1) переплетення 6 (фіг. 2) шарнірно з'єднане з одним із спарених переплетень, наприклад 4 (фіг. 2). По периметру рознімання переплетень 4 і 5 (фіг. 2), а також рознімання переплетення 6 (фіг. 2) з переплетеннями 4 і 5 (фіг. 2) вони обладнані ущільненнями 11 (фіг. 2), які являють собою, зокрема, пінополіуретанові прокладки. По периметру спряження коробки 1 із стулками 2 і 3 (фіг. 1), а також по периметру спряження стулок між собою установлені ущільнення 12 (фіг. 2) э такого ж або подібного матеріалу. Для практичного застосування віконний блок підготовляють таким чином. Виготовляють, наприклад, із деревини ко 10 15 20 25 30 35 робку 1, переплетення 4, 5 і 6 (фіг. 2) без засклення. Потім приступають до складання стулок 2 і 3 (фіг. 1). З цією метою першочергово спарюють для кожної стулки переплетення 4 і 5 (фіг. 2) шляхом установлення петель спарення 7 {фіг. 1). Після цього установлюють переплетення 6 (фіг. 2) усередину спарених переплетень 4 і 5 (фіг. 2) в спеціальний паз і з'єднують його петлями 10 (фіг. 1) з переплетенням, й наприклад, 4 (фіг. 2), а також установлюються стяжки 8 (фіг. 1). Зібрані таким чином стулки 2 і 3 (фіг. 1) установлюють в коробці 1 і закріплюють на ній петлями 9 (фіг. 1). Надалі провадять фарбування віконного блока і установку ущільнень 11 і 12 (фіг. 2). В такому вигляді (без засклення) віконний блок установлюють в прорізі.зовнішньої стіни громадської або житлової будівлі, а потім провадять установку віконного скла з застосуванням герметичних засобів у відповідності з діючою нормативно-технічною документацією. При необхідності віконний блок відомим шляхом може комплектуватися також ручками або фіксаторами, упорами, обмежувачами, фрамужними приладами і т.д. В залежності від кількості стулок подібну конст-, рукцію мають одностулкові і тристулкові віконні блоки, кватирки або фрамуги, а також засклена частина полотен балконних дверей. Крім того, віконні блоки описаної конструкції можуть виготовлятися з алюмінійового або пластикового профілю з застосуванням утеплювача. 497 Фіг. / я 497 Л-Л Фіг. 2 Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне латентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
