Подрібнювач смаглія

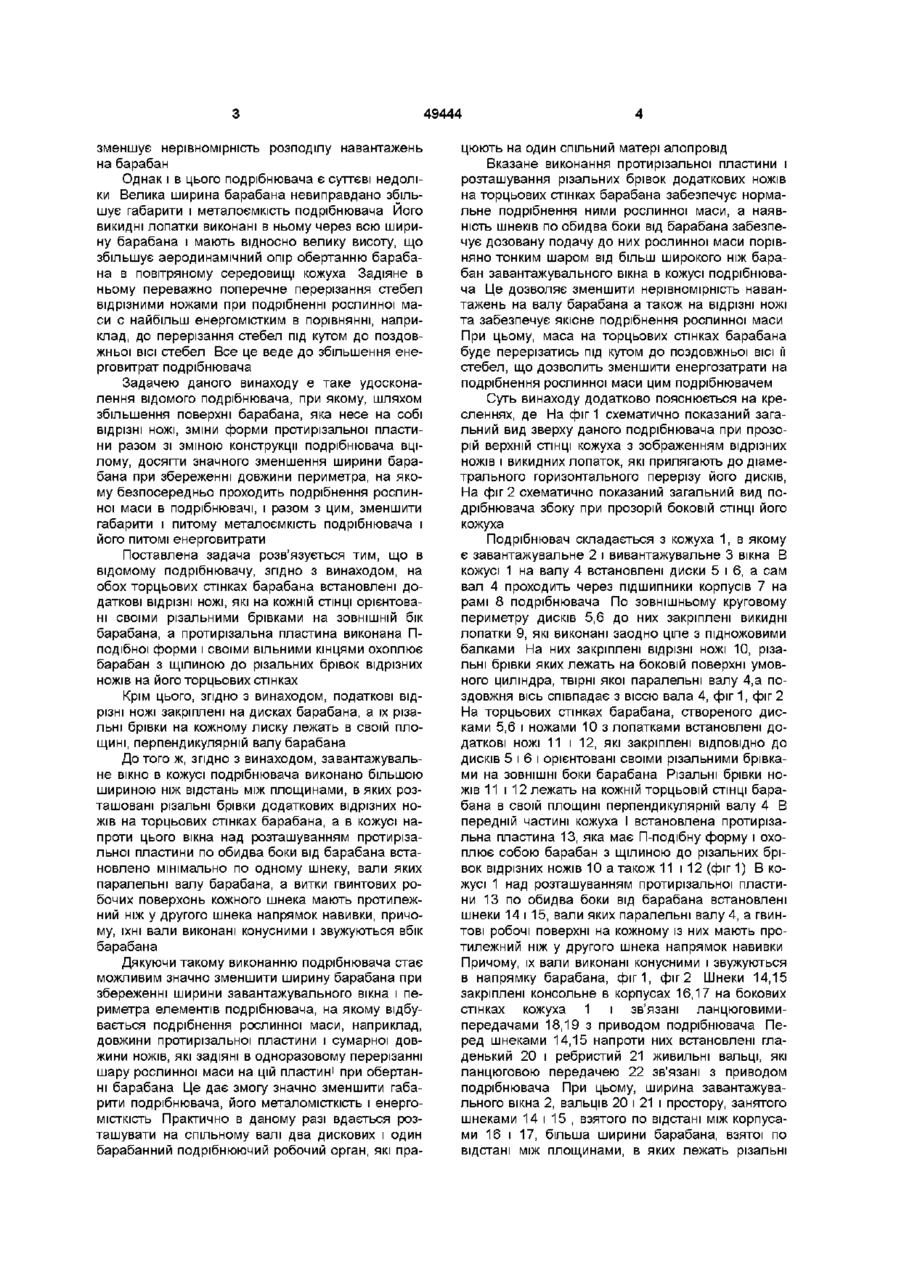

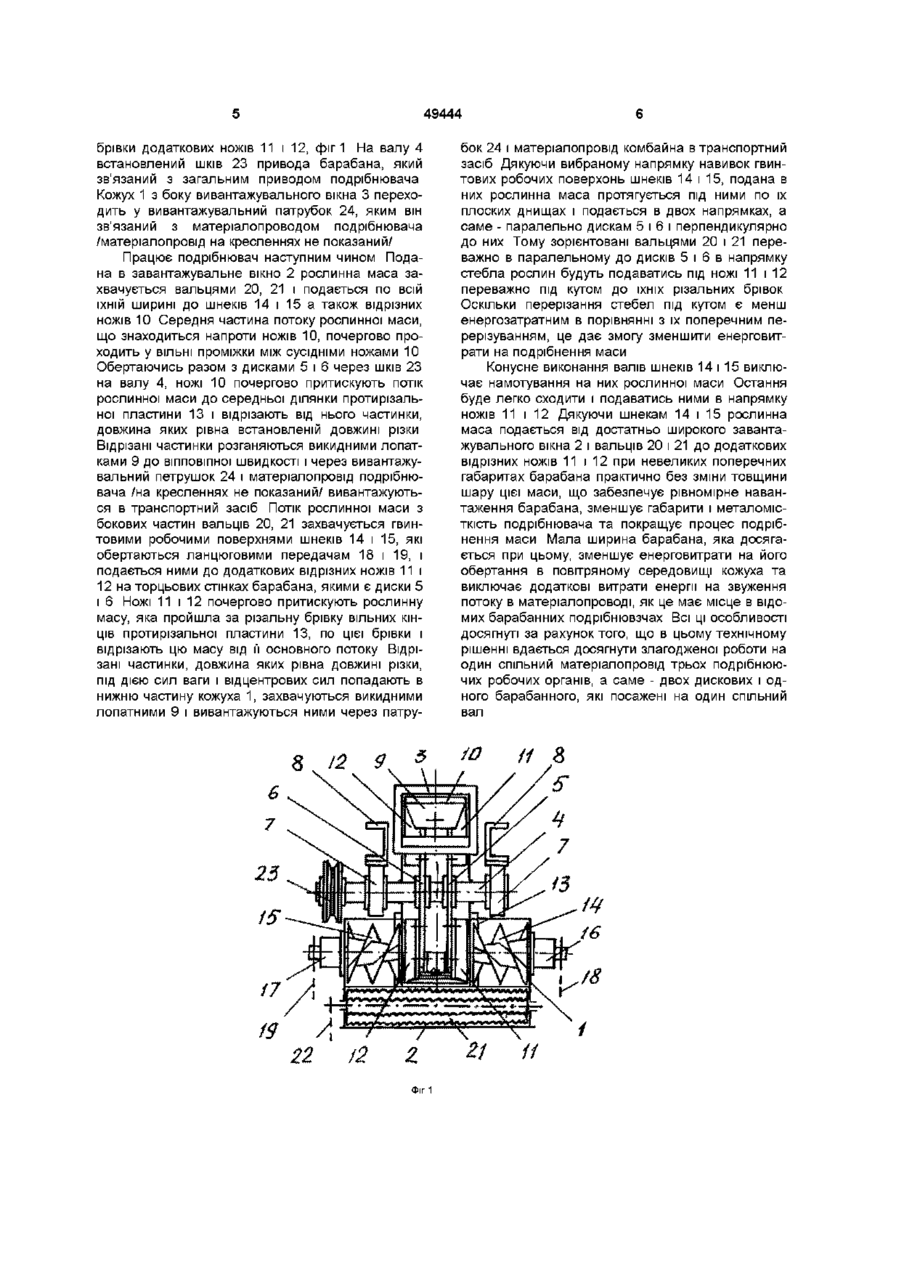

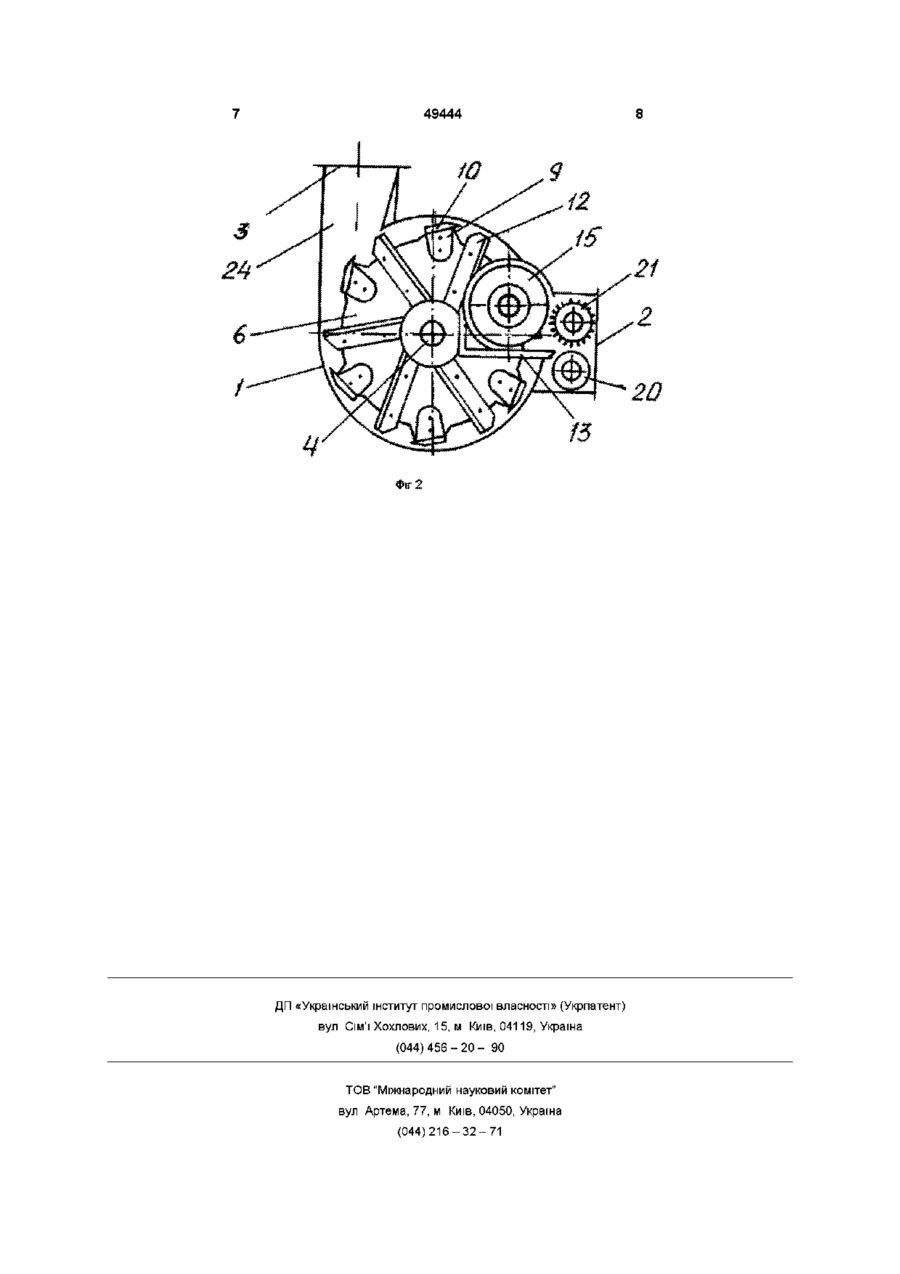

1 Подрібнювач, який включає кожух з завантажувальним і вивантажувальним вікнами, в якому на поперечному до напрямку подачі рослинної маси в подрібнювач валу встановлений подрібнювальний барабан, виконаний у вигляді двох дисків з закріпленими до них по зовнішньому коловому периметру відрізними ножами, різальні брівки яких лежать на циліндричній поверхні, твірні якої паралельні центральній осі вала, а також протирізальну пластину і викидні лопатки, який відрізняється тим, що на обох торцевих стінках барабана встановлені додаткові відрізні ножі, які на кожній СТІНЦІ орієнтовані своїми різальними брівками на ЗОВНІШНІЙ бік барабана, а про 49444 зменшує нерівномірність розподілу навантажень на барабан Однак і в цього подрібнювача є суттєві недоліки Велика ширина барабана невиправдано збільшує габарити і металоємкість подрібнювача Його викидні лопатки виконані в ньому через всю ширину барабана і мають відносно велику висоту, що збільшує аеродинамічний опір обертанню барабана в повітряному середовищі кожуха Задіяне в ньому переважно поперечне перерізання стебел відрізними ножами при подрібненні рослинної маси с найбільш енергомістким в порівнянні, наприклад, до перерізання стебел під кутом до поздовжньої ВІСІ стебел Все це веде до збільшення енерговитрат подрібнювача Задачею даного винаходу є таке удосконалення відомого подрібнювача, при якому, шляхом збільшення поверхні барабана, яка несе на собі відрізні ножі, зміни форми проти різальної пластини разом зі зміною конструкції подрібнювача вцілому, досягти значного зменшення ширини барабана при збереженні довжини периметра, на якому безпосередньо проходить подрібнення рослинної маси в подрібнювачі, і разом з цим, зменшити габарити і питому металоємкість подрібнювача і його питомі енерговитрати Поставлена задача розв'язується тим, що в відомому подрібнювачу, згідно з винаходом, на обох торцьових стінках барабана встановлені додаткові відрізні ножі, які на кожній СТІНЦІ орієнтовані своїми різальними брівками на ЗОВНІШНІЙ бік барабана, а протирізальна пластина виконана Пподібної форми і своїми вільними кінцями охоплює барабан з щілиною до різальних брівок відрізних ножів на його торцьових стінках Крім цього, згідно з винаходом, податкові відрізні ножі закріплені на дисках барабана, а їх різальні брівки на кожному лиску лежать в своїй площині, перпендикулярній валу барабана До того ж, згідно з винаходом, завантажувальне вікно в кожусі подрібнювача виконано більшою шириною ніж відстань між площинами, в яких розташовані різальні брівки додаткових відрізних ножів на торцьових стінках барабана, а в кожусі напроти цього вікна над розташуванням протирізальної пластини по обидва боки від барабана встановлено мінімально по одному шнеку, вали яких паралельні валу барабана, а витки гвинтових робочих поверхонь кожного шнека мають протилежний ніж у другого шнека напрямок навивки, причому, їхні вали виконані конусними і звужуються вбік барабана Дякуючи такому виконанню подрібнювача стає можливим значно зменшити ширину барабана при збереженні ширини завантажувального вікна і периметра елементів подрібнювача, на якому відбувається подрібнення рослинної маси, наприклад, довжини протирізальної пластини і сумарної довжини ножів, які задіяні в одноразовому перерізанні шару рослинної маси на цій пластині при обертанні барабана Це дає змогу значно зменшити габарити подрібнювача, його металомісткість і енергоМІСТКІСТЬ Практично в даному разі вдається розташувати на спільному валі два дискових і один барабанний подрібнюючий робочий орган, які пра цюють на один спільний матері алопровід Вказане виконання протирізальної пластини і розташування різальних брівок додаткових ножів на торцьових стінках барабана забезпечує нормальне подрібнення ними рослинної маси, а наявність шнеків по обидва боки від барабана забезпечує дозовану подачу до них рослинної маси порівняно тонким шаром від більш широкого ніж барабан завантажувального вікна в кожусі подрібнювача Це дозволяє зменшити нерівномірність навантажень на валу барабана а також на відрізні ножі та забезпечує якісне подрібнення рослинної маси При цьому, маса на торцьових стінках барабана буде перерізатись під кутом до поздовжньої ВІСІ її стебел, що дозволить зменшити енергозатрати на подрібнення рослинної маси цим подрібнювачем Суть винаходу додатково пояснюється на кресленнях, де На фіг 1 схематично показаний загальний вид зверху даного подрібнювача при прозорій верхній СТІНЦІ кожуха з зображенням відрізних ножів і викидних лопаток, які прилягають до діаметрального горизонтального перерізу його дисків, На фіг 2 схематично показаний загальний вид подрібнювача збоку при прозорій боковій СТІНЦІ його кожуха Подрібнювач складається з кожуха 1, в якому є завантажувальне 2 і вивантажувальне 3 вікна В кожусі 1 на валу 4 встановлені диски 5 і 6, а сам вал 4 проходить через підшипники корпусів 7 на рамі 8 подрібнювача По зовнішньому круговому периметру дисків 5,6 до них закріплені викидні лопатки 9, які виконані заодно ціле з підножовими балками На них закріплені відрізні ножі 10, різальні брівки яких лежать на боковій поверхні умовного циліндра, твірні якої паралельні валу 4,а поздовжня вісь співпадає з віссю вала 4, фіг 1, фіг 2 На торцьових стінках барабана, створеного дисками 5,6 і ножами 10 з лопатками встановлені додаткові ножі 11 і 12, які закріплені ВІДПОВІДНО ДО ДИСКІВ 5 і 6 і орієнтовані своїми різальними брівками на ЗОВНІШНІ боки барабана Різальні брівки ножів 11 і 12 лежать на кожній торцьовій СТІНЦІ барабана в своїй площині перпендикулярній валу 4 В передній частині кожуха І встановлена протирізальна пластина 13, яка має П-подібну форму і охоплює собою барабан з щілиною до різальних брівок відрізних ножів 10 а також 11 і 12 (фіг 1) В кожусі 1 над розташуванням протирізальної пластини 13 по обидва боки від барабана встановлені шнеки 14 і 15, вали яких паралельні валу 4, а гвинтові робочі поверхні на кожному із них мають протилежний ніж у другого шнека напрямок навивки Причому, їх вали виконані конусними і звужуються в напрямку барабана, фіг1, фіг 2 Шнеки 14,15 закріплені консольне в корпусах 16,17 на бокових стінках кожуха 1 і зв'язані ланцюговимипередачами 18,19 з приводом подрібнювача Перед шнеками 14,15 напроти них встановлені гладенький 20 і ребристий 21 живильні вальці, які ланцюговою передачею 22 зв'язані з приводом подрібнювача При цьому, ширина завантажувального вікна 2, вальців 20 і 21 і простору, занятого шнеками 14 і 15 , взятого по відстані між корпусами 16 і 17, більша ширини барабана, взятої по відстані між площинами, в яких лежать різальні 49444 брівки додаткових ножів 11 і 12, фіг 1 На валу 4 встановлений шків 23 привода барабана, який зв'язаний з загальним приводом подрібнювача Кожух 1 з боку вивантажувального вікна 3 переходить у вивантажувальний патрубок 24, яким він зв'язаний з матеріалопроводом подрібнювача /матеріалопровід на кресленнях не показаний/ Працює подрібнювач наступним чином Подана в завантажувальне вікно 2 рослинна маса захвачується вальцями 20, 21 і подається по всій їхній ширині до шнеків 14 і 15 а також відрізних ножів 10 Середня частина потоку рослинної маси, що знаходиться напроти ножів 10, почергово проходить у ВІЛЬНІ проміжки між сусідніми ножами 10 Обертаючись разом з дисками 5 і 6 через шків 23 на валу 4, ножі 10 почергово притискують потік рослинної маси до середньої ділянки протирізальноі пластини 13 і відрізають від нього частинки, довжина яких рівна встановленій довжині різки Відрізані частинки розганяються викидними лопатками 9 до ВІППОВІПНОІ швидкості і через вивантажувальний петрушок 24 і матеріалопровід подрібнювача /на кресленнях не показаний/ вивантажуються в транспортний засіб Потік рослинної маси з бокових частин вальців 20, 21 захвачується гвинтовими робочими поверхнями шнеків 14 і 15, які обертаються ланцюговими передачам 18 і 19, і подається ними до додаткових відрізних ножів 11 і 12 на торцьових стінках барабана, якими є диски 5 і 6 Ножі 11 І 12 почергово притискують рослинну масу, яка пройшла за різальну брівку вільних КІНЦІВ протирізальної пластини 13, по цієї брівки і відрізають цю масу від її основного потоку Відрізані частинки, довжина яких рівна довжині різки, під дією сил ваги і відцентрових сил попадають в нижню частину кожуха 1, захвачуються викидними лопатними 9 і вивантажуються ними через патру 8 бок 24 і матеріалопровід комбайна в транспортний засіб Дякуючи вибраному напрямку навивок гвинтових робочих поверхонь шнеків 14 і 15, подана в них рослинна маса протягується під ними по їх плоских днищах і подається в двох напрямках, а саме - паралельно дискам 5 і 6 і перпендикулярно до них Тому зорієнтовані вальцями 20 і 21 переважно в паралельному до дисків 5 і 6 в напрямку стебла рослин будуть подаватись під ножі 11 і 12 переважно під кутом до їхніх різальних брівок Оскільки перерізання стебел під кутом є менш енергозатратним в порівнянні з їх поперечним перерізуванням, це дає змогу зменшити енерговитрати на подрібнення маси Конусне виконання валів шнеків 14 і 15 виключає намотування на них рослинної маси Остання буде легко сходити і подаватись ними в напрямку ножів 11 і 12 Дякуючи шнекам 14 і 15 рослинна маса подається від достатньо широкого завантажувального вікна 2 і вальців 20 і 21 до додаткових відрізних ножів 11 і 12 при невеликих поперечних габаритах барабана практично без зміни товщини шару цієї маси, що забезпечує рівномірне навантаження барабана, зменшує габарити і металомісткість подрібнювача та покращує процес подрібнення маси Мала ширина барабана, яка досягається при цьому, зменшує енерговитрати на його обертання в повітряному середовищі кожуха та виключає додаткові витрати енергії на звуження потоку в матеріалопроводі, як це має місце в відомих барабанних подрібнювзчах Всі ці особливості досягнуті за рахунок того, що в цьому технічному рішенні вдається досягнути злагодженої роботи на один спільний матеріалопровід трьох подрібнюючих робочих органів, а саме - двох дискових і одного барабанного, які посажені на один спільний вал 12 17 A і 19 22 7 /2 ^Y Z Фіг 1 \ \ % 11 49444 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
