Подрібнювач рослинної маси смаглія

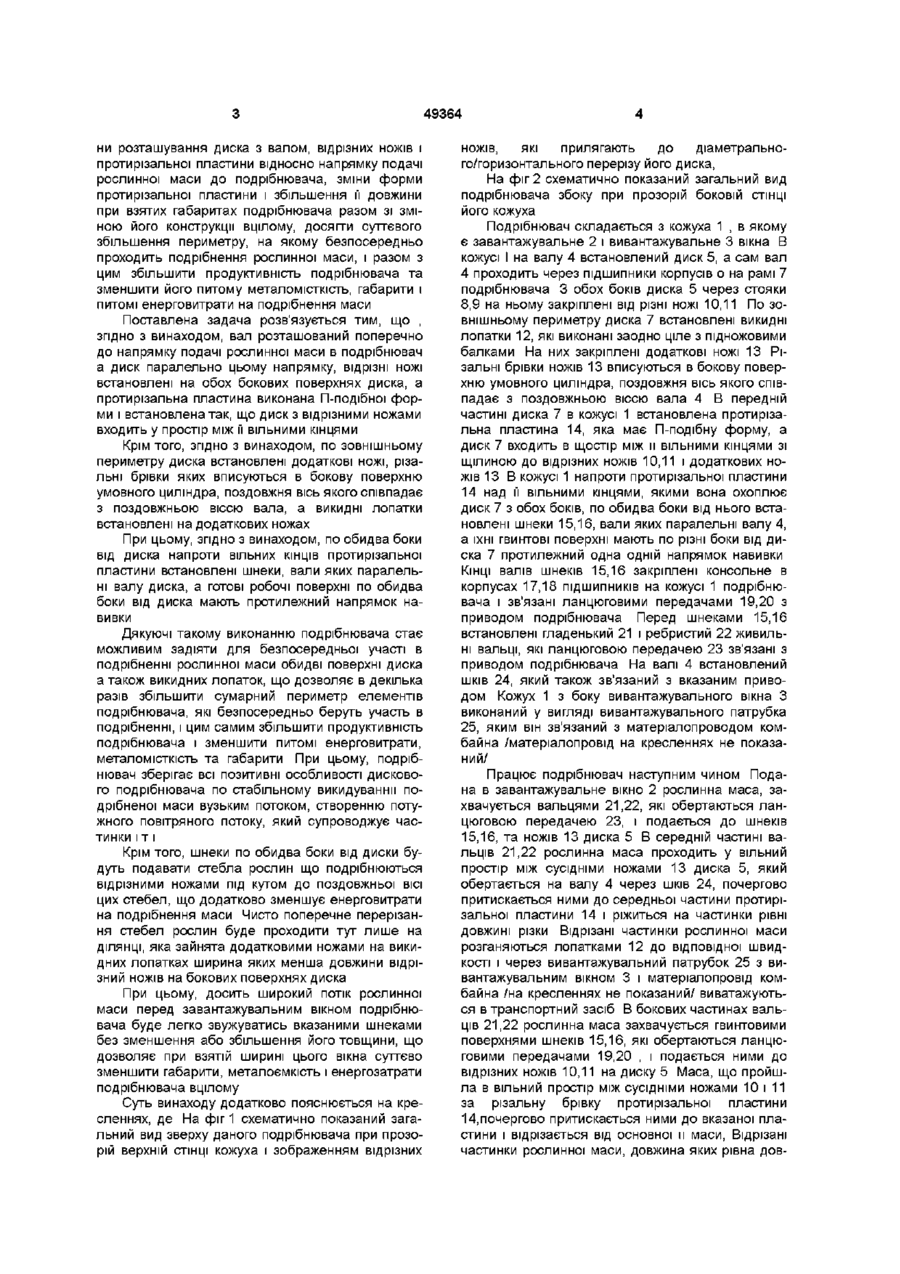

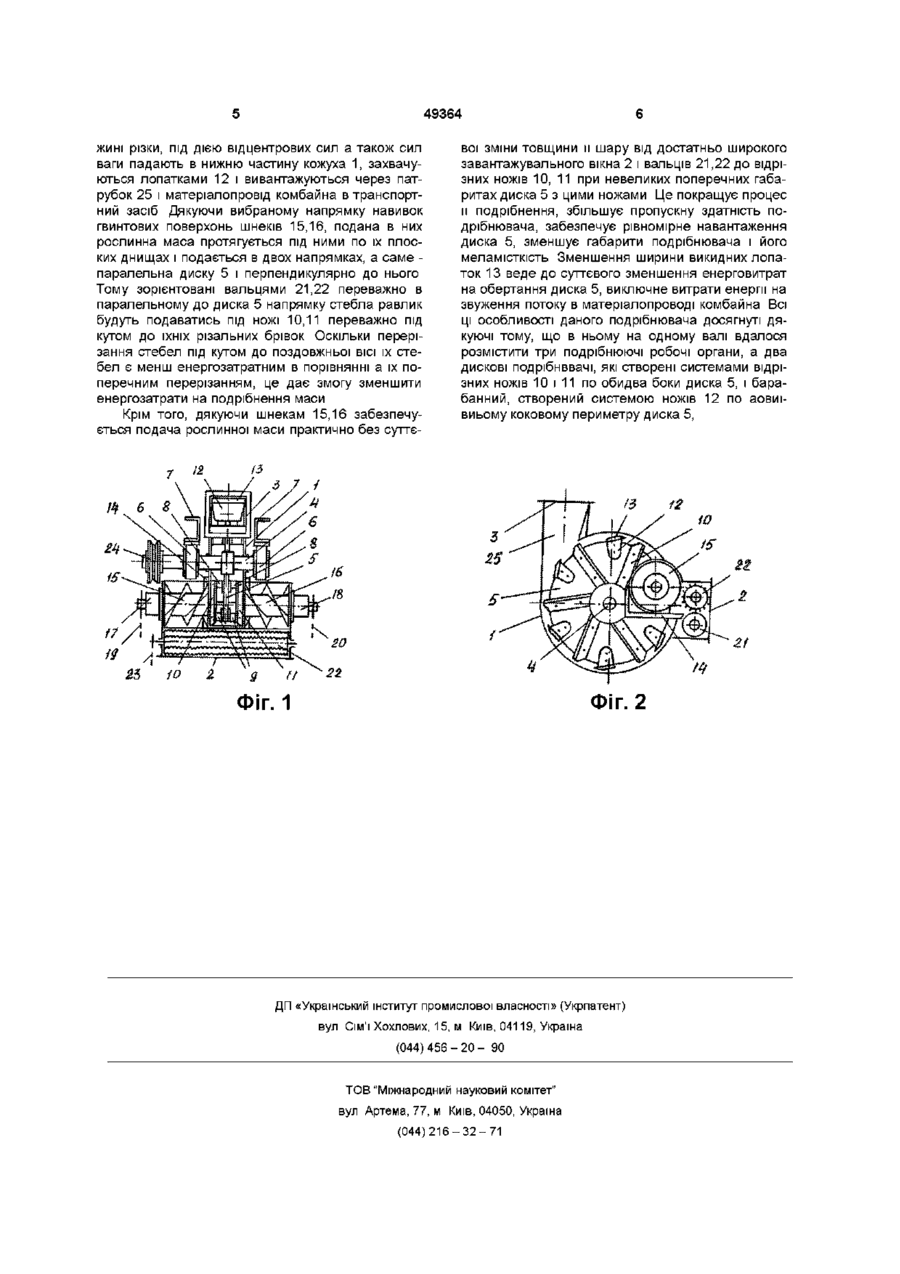

1 Подрібнювач рослинної маси, який складається з кожуха, в якому на валу встановлений диск з відрізними ножами, розташованими по один бік від нього з щілиною до протирізальної пластини, а також викидні лопатки, який відрізняється тим, що вал розташований поперечно до напрямку подачі рослинної маси в подрібнювач, а диск - паралельно цьому напрямку, відрізні ножі встановлені на обох бокових поверхнях диска, а протирізальна пластина виконана П-подібної форми і встановлена так, що диск з відрізними ножами входить у простір між її вільними кінцями 2 Подрібнювач рослинної маси за п 1, який відрізняється тим, що по зовнішньому периметру диска встановлені додаткові ножі, різальні брівки яких вписуються в бокову поверхню умовного циліндра, поздовжня вісь якого співпадає з поздовжньою віссю вала, а викидні лопатки встановлені на додаткових ножах 3 Подрібнювач рослинної маси за п 1, який відрізняється тим, що по обидва боки від диска напроти вільних КІНЦІВ протирізальної пластини встановлені шнеки, вали яких паралельні валу диска, а гвинтові поверхні по обидва боки від диска мають протилежний одна одній напрямок навивок Винахід відноситься до галузі механізації сільського господарства і може бути використаний в подрібнювачах рослинної маси кормо-збиральних комбайнів Відомий подрібнювач рослинної маси, що включає кожух, в якому на поперечному валі встановлений подрібнювальний барабан з відрізними ножами, рівномірно розташованими по його циліндричній боковій повер хні зі щілиною до протирізальної пластини /Измельчающий аппарат, А с №1638457 А 01 F 29/00, 04 07 91 ,Бюл №13/ Завантажувальне вікно в кожусі цього подрібнювача виконано через всю ширину барабана, що зменшує товщину шару рослин, що подрібнюються Це покращує процес їх подрібнення, збільшує пропускну здатність подрібнювача та рівномірність розподілу навантажуни на барабан Однак в цього подрібнювача є і суттєві недоліки По-перше, велика ширина подрібнювального барабана невиправдано збільшує габарити подрібнювача і його металоємкість По-друге, викидні лопатки на відрізних ножах виконуються тут через всю ширину барабана і мають відносно велику висоту, що збільшує їх аеродинамічний опір при обертанні бара-в повітряному середовищі кожуха По-третє, при подачі рослин живильником комбайна вони орієнтуються своїми стеблами переважно вздовж напрямку їх подачі до барабана, що призводить до переважно поперечного перерізування цих стебел відрізними ножами, яке є найбільш енергомістким в порівнянні, наприклад, до перерізання стебел під кутом до їх поздовжньої ВІСІ Все це веде до збільшення енергомісткості подрібнювача вцілому Частина згаданих недоліків відсутня в дисковому подрібнювачу, який складається з кожуха, в якому на валу встановлений диск з відрізними ножами розташованими по один бік від нього з щілиною до протирізальної пластини, а також викидні лопатки /Измельчитель кормов, А с СРСР №1627104 А 01 F 29/00, 15 02 91 , Бюл №6/ Цей подрібнювач має порівняно невелику ширину викидних лопаток, що значмо зменшує аеродинамічний опір обертанню диска, а сам він є набагато простішим від барабана з ножами Однак і в цього подрібнювача є суттєві недоліки Він має порівняно невелику ширину завантажувального вікна, що призводить до необхідності збільшення його габаритів і металомісткості Крім цього, він, як і попередній подрібнювач, здійснює переважно поперечне перерізання стебел рослин при їх подрібненні, що збільшує енерговитрати Задачею даного винаходу є таке удосконалення відомого подрібнювача, при якому, шляхом змі (О со 49364 ни розташування диска з валом, відрізних ножів і протирізальної пластини відносно напрямку подачі рослинної маси до подрібнювача, зміни форми протирізальної пластини і збільшення її довжини при взятих габаритах подрібнювача разом зі зміною його конструкції вцілому, досягти суттєвого збільшення периметру, на якому безпосередньо проходить подрібнення рослинної маси, і разом з цим збільшити продуктивність подрібнювача та зменшити його питому металомісткість, габарити і питомі енерговитрати на подрібнення маси Поставлена задача розв'язується тим, що , згідно з винаходом, вал розташований поперечно до напрямку подачі рослинної маси в подрібнювач а диск паралельно цьому напрямку, відрізні ножі встановлені на обох бокових поверхнях диска, а протирізальна пластина виконана П-подібної форми і встановлена так, що диск з відрізними ножами входить у простір між її вільними кінцями Крім того, згідно з винаходом, по зовнішньому периметру диска встановлені додаткові ножі, різальні брівки яких вписуються в бокову поверхню умовного циліндра, поздовжня вісь якого співпадає з поздовжньою віссю вала, а викидні лопатки встановлені на додаткових ножах При цьому, згідно з винаходом, по обидва боки від диска напроти вільних КІНЦІВ протирізальної пластини встановлені шнеки, вали яких паралельні валу диска, а готові робочі поверхні по обидва боки від диска мають протилежний напрямок навивки Дякуючі такому виконанню подрібнювача стає можливим задіяти для безпосередньої участі в подрібненні рослинної маси обидві поверхні диска а також викидних лопаток, що дозволяє в декілька разів збільшити сумарний периметр елементів подрібнювача, які безпосередньо беруть участь в подрібненні, і цим самим збільшити продуктивність подрібнювача і зменшити питомі енерговитрати, металомісткість та габарити При цьому, подрібнювач зберігає всі позитивні особливості дискового подрібнювача по стабільному викидуваннм подрібненої маси вузьким потоком, створенню потужного повітряного потоку, який супроводжує частинки І Т І Крім того, шнеки по обидва боки від диски будуть подавати стебла рослин що подрібнюються відрізними ножами під кутом до поздовжньої ВІСІ цих стебел, що додатково зменшує енерговитрати на подрібнення маси Чисто поперечне перерізання стебел рослин буде проходити тут лише на ДІЛЯНЦІ, яка зайнята додатковими ножами на викидних лопатках ширина яких менша довжини відрізний ножів на бокових поверхнях диска При цьому, досить широкий потік рослинної маси перед завантажувальним вікном подрібнювача буде легко звужуватись вказаними шнеками без зменшення або збільшення його товщини, що дозволяє при взятій ширині цього вікна суттєво зменшити габарити, металоємкість і енергозатрати подрібнювача вцілому Суть винаходу додатково пояснюється на кресленнях, де На фіг 1 схематично показаний загальний вид зверху даного подрібнювача при прозорій верхній СТІНЦІ кожуха і зображенням відрізних ножів, які прилягають до діаметрального/горизонтального перерізу його диска, На фіг 2 схематично показаний загальний вид подрібнювача збоку при прозорій боковій СТІНЦІ його кожуха Подрібнювач складається з кожуха 1 , в якому є завантажувальне 2 і вивантажувальне 3 вікна В кожусі І на валу 4 встановлений диск 5, а сам вал 4 проходить через підшипники корпусів о на рамі 7 подрібнювача 3 обох боків диска 5 через стояки 8,9 на ньому закріплені від різні ножі 10,11 По зовнішньому периметру диска 7 встановлені викидні лопатки 12, які виконані заодно ціле з підножовими балками На них закріплені додаткові ножі 13 Різальні брівки ножів 13 вписуються в бокову поверхню умовного циліндра, поздовжня вісь якого співпадає з поздовжньою віссю вала 4 В передній частині диска 7 в кожусі 1 встановлена протирізальна пластина 14, яка має П-подібну форму, а диск 7 входить в щостір між и вільними кінцями зі щілиною до відрізних ножів 10,11 і додаткових ножів 13 В кожусі 1 напроти протирізальної пластини 14 над її вільними кінцями, якими вона охоплює диск 7 з обох боків, по обидва боки від нього встановлені шнеки 15,16, вали яких паралельні валу 4, а їхні гвинтові поверхні мають по різні боки від диска 7 протилежний одна одній напрямок навивки КІНЦІ валів шнеків 15,16 закріплені консольне в корпусах 17,18 ПІДШИПНИКІВ на кожусі 1 подрібнювача і зв'язані ланцюговими передачами 19,20 з приводом подрібнювача Перед шнеками 15,16 встановлені гладенький 21 і ребристий 22 живильні вальці, які ланцюговою передачею 23 зв'язані з приводом подрібнювача На валі 4 встановлений шків 24, який також зв'язаний з вказаним приводом Кожух 1 з боку вивантажувального вікна З виконаний у вигляді вивантажувального патрубка 25, яким він зв'язаний з матеріалопроводом комбайна /матеріалопровід на кресленнях не показаний/ Працює подрібнювач наступним чином Подана в завантажувальне вікно 2 рослинна маса, захвачується вальцями 21,22, які обертаються ланцюговою передачею 23, і подається до шнеків 15,16, та ножів 13 диска 5 В середній частині вальців 21,22 рослинна маса проходить у вільний простір між сусідніми ножами 13 диска 5, який обертається на валу 4 через шків 24, почергово притискається ними до середньої частини протирізальної пластини 14 і ріжиться на частинки рівні довжині різки Відрізані частинки рослинної маси розганяються лопатками 12 до відповідної швидкості і через вивантажувальний патрубок 25 з вивантажувальним вікном 3 і матеріалопровід комбайна /на кресленнях не показаний/ виватажуються в транспортний засіб В бокових частинах вальців 21,22 рослинна маса захвачується гвинтовими поверхнями шнеків 15,16, які обертаються ланцюговими передачами 19,20 , і подається ними до відрізних ножів 10,11 на диску 5 Маса, що пройшла в вільний простір між сусідніми ножами 10 і 11 за різальну брівку протирізальної пластини 14,почергово притискається ними до вказаної пластини і відрізається від основної и маси, Відрізані частинки рослинної маси, довжина яких рівна дов 49364 жині різки, під дією відцентрових сил а також сил ваги падають в нижню частину кожуха 1, захвачуються лопатками 12 і вивантажуються через патрубок 25 і матеріалопровід комбайна в транспортний засіб Дякуючи вибраному напрямку навивок гвинтових поверхонь шнеків 15,16, подана в них рослинна маса протягується під ними по їх плоских днищах і подається в двох напрямках, а саме паралельна диску 5 і перпендикулярно до нього Тому зорієнтовані вальцями 21,22 переважно в паралельному до диска 5 напрямку стебла равлик будуть подаватись під ножі 10,11 переважно під кутом до їхніх різальних брівок Оскільки перерізання стебел під кутом до поздовжньої ВІСІ їх стебел є менш енергозатратним в порівнянні а їх поперечним перерізанням, це дає змогу зменшити енергозатрати на подрібнення маси Крім того, дякуючи шнекам 15,16 забезпечується подача рослинної маси практично без суттє вої зміни товщини и шару від достатньо широкого завантажувального вікна 2 і вальців 21,22 до відрізних ножів 10, 11 при невеликих поперечних габаритах диска 5 з цими ножами Це покращує процес и подрібнення, збільшує пропускну здатність подрібнювача, забезпечує рівномірне навантаження диска 5, зменшує габарити подрібнювача і його меламісткість Зменшення ширини викидних лопаток 13 веде до суттєвого зменшення енерговитрат на обертання диска 5, виключне витрати енергії на звуження потоку в матеріалопроводі комбайна Всі ці особливості даного подрібнювача досягнуті дякуючі тому, що в ньому на одному валі вдалося розмістити три подрібнюючі робочі органи, а два дискові подрібнввачі, які створені системами відрізних ножів 10 і 11 по обидва боки диска 5, і барабанний, створений системою ножів 12 по аовиївиьому коковому периметру диска 5, ІЗ f2 Ю ttf Фіг. 2 ФІГ. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
