Датчик контролю аварійного режиму роботи n фільтрів-12

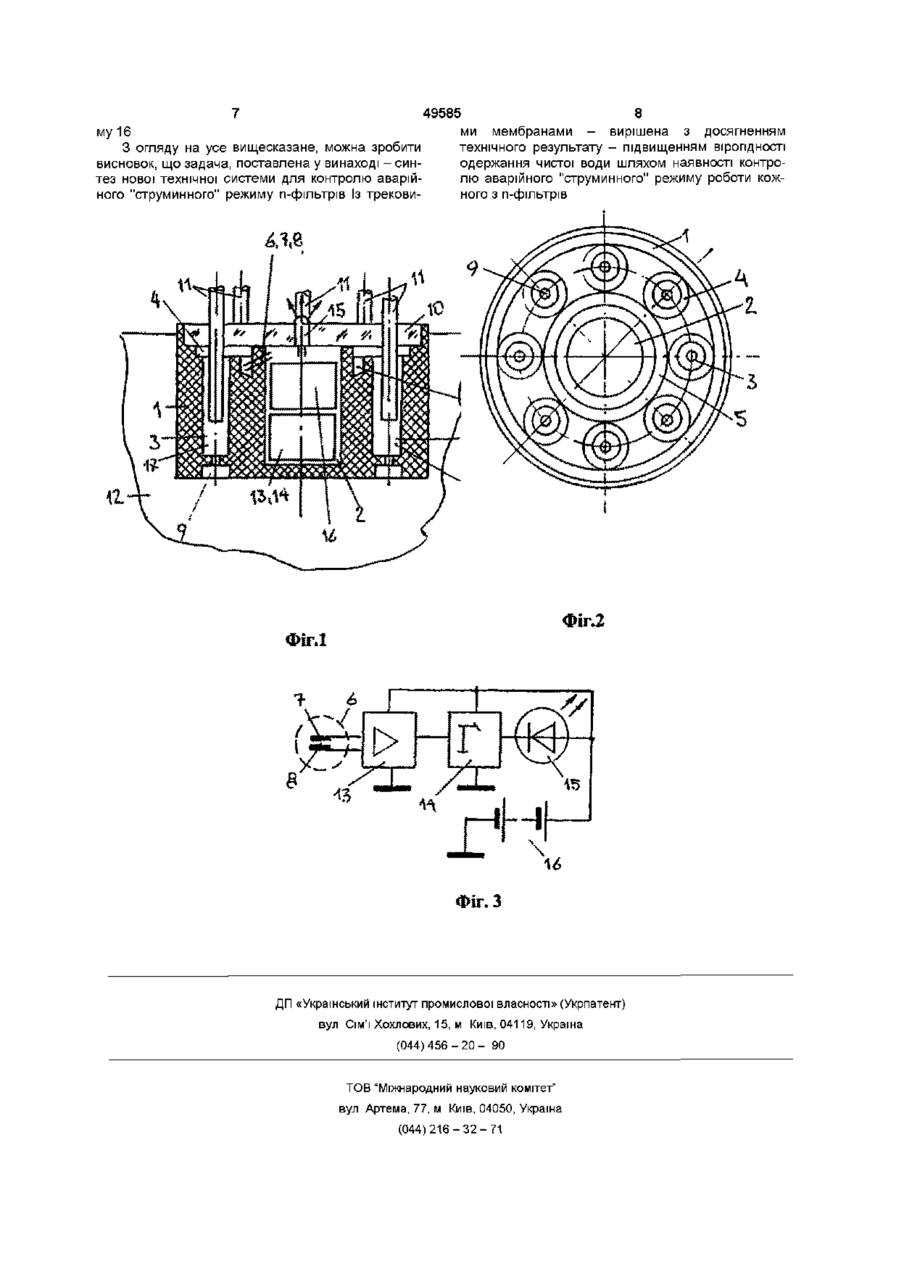

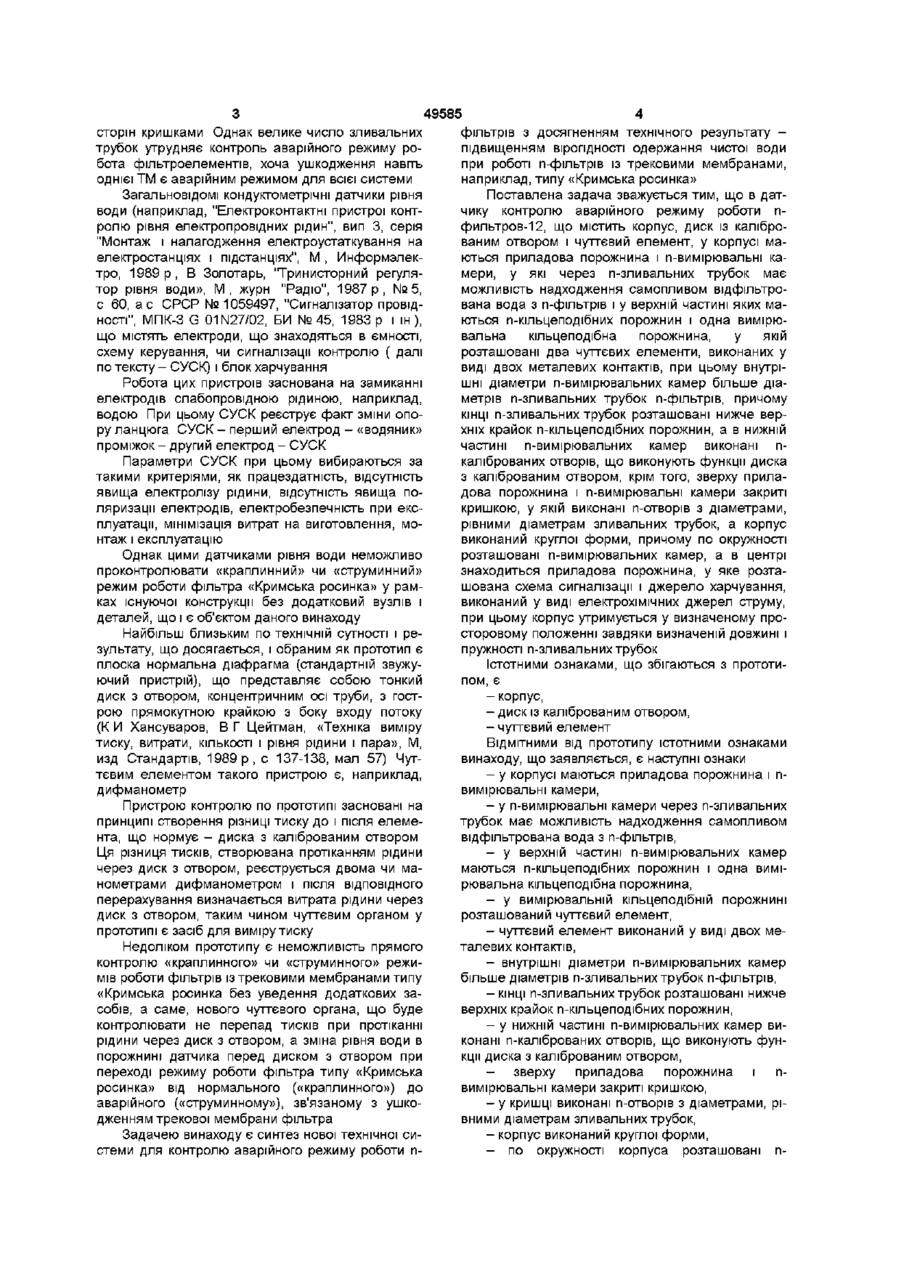

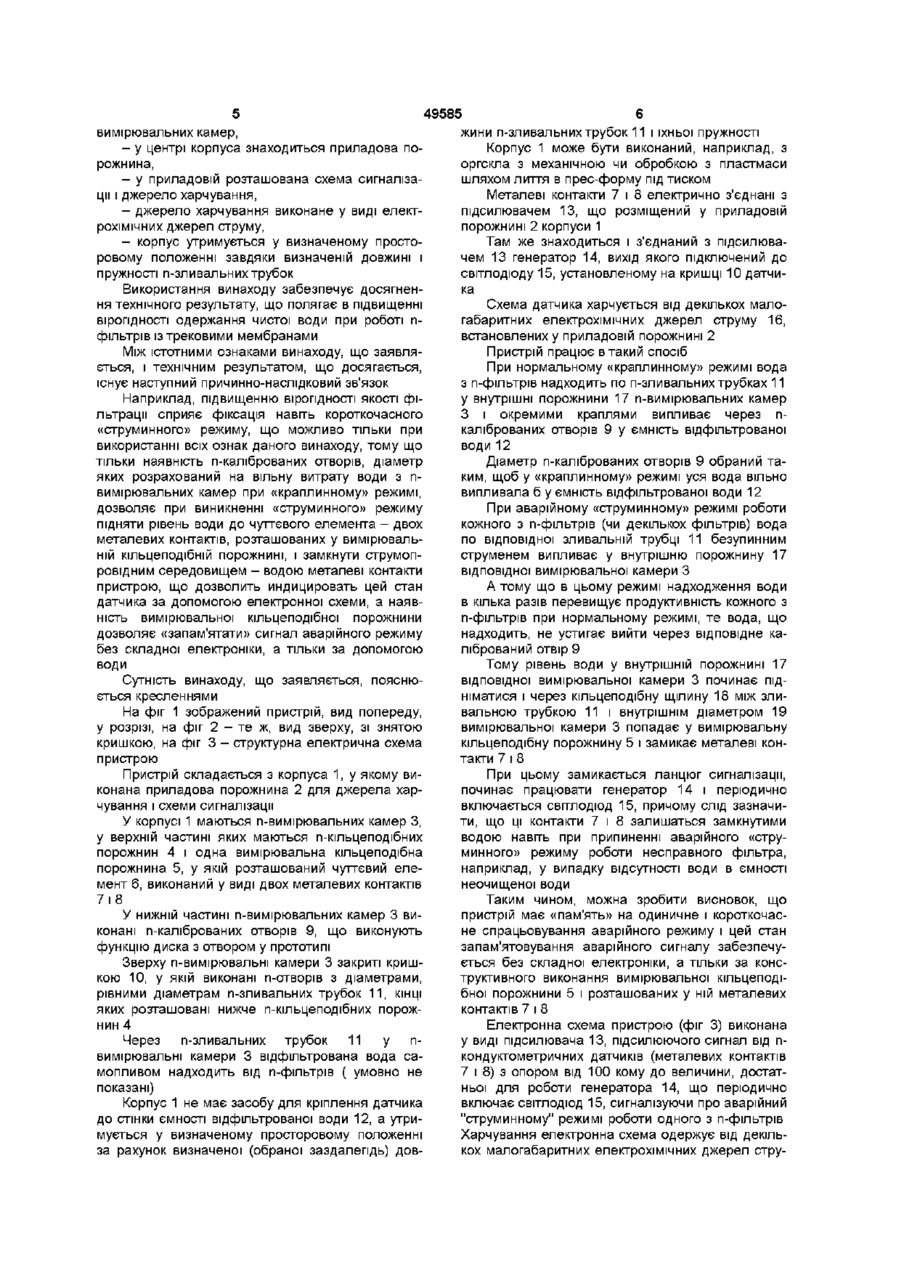

Датчик контролю аварійного режиму роботи п фільтрів, який містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі містяться приладова порожнина і п вимірювальних камер, у які через п зливальних трубок має можливість надходження самопливом відфільтрована вода з п фільтрів і у верхній частині яких міститься п кільцеподібних порожнин і Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 одна вимірювальна кільцеподібна порожнина, у якій розташований чутливий елемент, виконаний у вигляді двох металевих контактів, при цьому внутрішні діаметри п вимірювальних камер більші діаметрів п зливальних трубок п фільтрів, причому КІНЦІ п зливальних трубок розташовані нижче верхніх крайок п кільцеподібних порожнин, а в нижній частині п вимірювальних камер виконані п каліброваних отворів, що виконують функції диска з каліброваним отвором, крім того, зверху приладова порожнина і п вимірювальних камер закриті кришкою, у якій виконано п отворів з діаметрами, рівними діаметрам зливальних трубок, а корпус виконаний круглої форми, причому по окружності розташовано п вимірювальних камер, а в центрі знаходиться приладова порожнина, у якій розташовані схема сигналізації і джерело живлення, виконане у вигляді електрохімічних джерел струму, при цьому корпус утримується у визначеному просторовому положенні завдяки визначеній довжині і пружності п зливальних трубок л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроелемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроелементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох ю 00 ю сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму робота фільтроелементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрічні датчики рівня води (наприклад, "Електроконтактні пристрої контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989 р, В Золотарь, "Тринисторний регулятор рівня води», М , журн "Радіо", 1987 р, №5, с 60, ас СРСР № 1059497, "Сигналізатор провідності", МПК-3 G 01 N27/02, БИ №45, 1983 р і ш ), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопровідною рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній звужуючий пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку (К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М, изд Стандартів, 1989 р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи п 49585 4 фільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику контролю аварійного режиму роботи пфильтров-12, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі маються приладова порожнина і n-вимірювальні камери, у які через п-зливальних трубок має можливість надходження самопливом відфільтрована вода з n-фільтрів і у верхній частині яких маються n-кільцеподібних порожнин і одна вимірювальна кільцеподібна порожнина, у якій розташовані два чуттєвих елементи, виконаних у виді двох металевих контактів, при цьому внутрішні діаметри n-вимірювальних камер більше діаметрів п-зливальних трубок п-фільтрів, причому КІНЦІ п-зливальних трубок розташовані нижче верхніх крайок п-кільцеподібних порожнин, а в нижній частині n-вимірювальних камер виконані пкаліброваних отворів, що виконують функції диска з каліброваним отвором, крім того, зверху приладова порожнина і n-вимірювальні камери закриті кришкою, у якій виконані n-отворів з діаметрами, рівними діаметрам зливальних трубок, а корпус виконаний круглої форми, причому по окружності розташовані n-вимірювальних камер, а в центрі знаходиться приладова порожнина, у яке розташована схема сигналізації і джерело харчування, виконаний у виді електрохімічних джерел струму, при цьому корпус утримується у визначеному просторовому положенні завдяки визначеній довжині і пружності п-зливальних трубок Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - у корпусі маються приладова порожнина і пвимірювальні камери, - у n-вимірювальні камери через п-зливальних трубок має можливість надходження самопливом відфільтрована вода з п-фільтрів, - у верхній частині n-вимірювальних камер маються n-кільцеподібних порожнин і одна вимірювальна кільцеподібна порожнина, - у вимірювальній кільцеподібній порожнині розташований чуттєвий елемент, - чуттєвий елемент виконаний у виді двох металевих контактів, - внутрішні діаметри n-вимірювальних камер більше діаметрів п-зливальних трубок п-фільтрів, - КІНЦІ п-зливальних трубок розташовані нижче верхніх крайок п-кільцеподібних порожнин, - у нижній частині n-вимірювальних камер виконані n-каліброваних отворів, що виконують функції диска з каліброваним отвором, зверху приладова порожнина і пвимірювальні камери закриті кришкою, - у кришці виконані n-отворів з діаметрами, рівними діаметрам зливальних трубок, - корпус виконаний круглої форми, - по окружності корпуса розташовані п 49585 6 жини n-зливальних трубок 11 і їхньої пружності вимірювальних камер, Корпус 1 може бути виконаний, наприклад, з - у центрі корпуса знаходиться приладова пооргскла з механічною чи обробкою з пластмаси рожнина, шляхом лиття в прес-форму під тиском - у приладовій розташована схема сигналізаМеталеві контакти 7 і 8 електрично з'єднані з ції і джерело харчування, підсилювачем 13, що розміщений у приладовій - джерело харчування виконане у виді електпорожнині 2 корпуси 1 рохімічних джерел струму, - корпус утримується у визначеному простоТам же знаходиться і з'єднаний з підсилюваровому положенні завдяки визначеній довжині і чем 13 генератор 14, вихід якого підключений до пружності n-зливальних трубок світлодюду 15, установленому на кришці 10 датчика Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні Схема датчика харчується від декількох маловірогідності одержання чистої води при роботі пгабаритних електрохімічних джерел струму 16, фільтрів із трековими мембранами встановлених у приладовій порожнині 2 Між ІСТОТНИМИ ознаками винаходу, що заявляПристрій працює в такий спосіб ється, і технічним результатом, що досягається, При нормальному «краплинному» режимі вода існує наступний причинно-наслідковий зв'язок з n-фільтрів надходить по п-зливальних трубках 11 у внутрішні порожнини 17 n-вимірювальних камер Наприклад, підвищенню вірогідності якості фіЗ і окремими краплями випливає через пльтрації сприяє фіксація навіть короткочасного каліброваних отворів 9 у ємність відфільтрованої «струминного» режиму, що можливо тільки при води 12 використанні всіх ознак даного винаходу, тому що тільки наявність n-каліброваних отворів, діаметр Діаметр n-каліброваних отворів 9 обраний таяких розрахований на вільну витрату води з пким, щоб у «краплинному» режимі уся вода вільно вимірювальних камер при «краплинному» режимі, випливала б у ємність відфільтрованої води 12 дозволяє при виникненні «струминного» режиму При аварійному «струминному» режимі роботи підняти рівень води до чуттєвого елемента - двох кожного з n-фільтрів (чи декількох фільтрів) вода металевих контактів, розташованих у вимірювальпо відповідної зливальній трубці 11 безупинним ній кільцеподібній порожнині, і замкнути струмопструменем випливає у внутрішню порожнину 17 ровідним середовищем - водою металеві контакти відповідної вимірювальної камери З пристрою, що дозволить индицировать цей стан А тому що в цьому режимі надходження води датчика за допомогою електронної схеми, а наявв кілька разів перевищує продуктивність кожного з ність вимірювальної кільцеподібної порожнини n-фільтрів при нормальному режимі, те вода, що дозволяє «запам'ятати» сигнал аварійного режиму надходить, не устигає вийти через відповідне кабез складної електроніки, а тільки за допомогою лібрований отвір 9 води Тому рівень води у внутрішній порожнині 17 відповідної вимірювальної камери 3 починає підСутність винаходу, що заявляється, пояснюніматися і через кільцеподібну щілину 18 між злиється кресленнями вальною трубкою 11 і внутрішнім діаметром 19 На фіг 1 зображений пристрій, вид попереду, вимірювальної камери 3 попадає у вимірювальну у розрізі, на фіг 2 - те ж, вид зверху, зі знятою кільцеподібну порожнину 5 і замикає металеві конкришкою, на фіг 3 - структурна електрична схема такти 7 і 8 пристрою Пристрій складається з корпуса 1, у якому виПри цьому замикається ланцюг сигналізації, конана приладова порожнина 2 для джерела харпочинає працювати генератор 14 і періодично чування і схеми сигналізації включається світлодюд 15, причому слід зазначити, що ці контакти 7 і 8 залишаться замкнутими У корпусі 1 маються n-вимірювальних камер З, водою навіть при припиненні аварійного «струу верхній частині яких маються п-кільцеподібних минного» режиму роботи несправного фільтра, порожнин 4 і одна вимірювальна кільцеподібна наприклад, у випадку відсутності води в ємності порожнина 5, у якій розташований чуттєвий еленеочищеної води мент 6, виконаний у виді двох металевих контактів 7 і8 Таким чином, можна зробити висновок, що У нижній частині п-вимірювальних камер 3 випристрій має «пам'ять» на одиничне і короткочасконані n-каліброваних отворів 9, що виконують не спрацьовування аварійного режиму і цей стан функцію диска з отвором у прототипі запам'ятовування аварійного сигналу забезпечується без складної електроніки, а тільки за консЗверху n-вимірювальні камери 3 закриті криштруктивного виконання вимірювальної кільцеподікою 10, у якій виконані n-отворів з діаметрами, бної порожнини 5 і розташованих у ній металевих рівними діаметрам n-зливальних трубок 11, КІНЦІ контактів 7 і 8 яких розташовані нижче n-кільцеподібних порожнин 4 Електронна схема пристрою (фіг 3) виконана Через n-зливальних трубок 11 у пу виді підсилювача 13, підсилюючого сигнал від пвимірювальні камери 3 відфільтрована вода сакондуктометричних датчиків (металевих контактів мопливом надходить від п-фільтрів ( умовно не 7 і 8) з опором від 100 кому до величини, достатпоказані) ньої для роботи генератора 14, що періодично включає світлодюд 15, сигналізуючи про аварійний Корпус 1 не має засобу для кріплення датчика "струминному" режимі роботи одного з п-фільтрів до стінки ємності відфільтрованої води 12, а утриХарчування електронна схема одержує від декільмується у визначеному просторовому положенні кох малогабаритних електрохімічних джерел струза рахунок визначеної (обраної заздалегідь) дов 49585 му 16 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного" режиму n-фільтрів Із трекови 8 ми мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи кожного з п-фільтрів ФІГ.2 ФІГ.1 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
