Датчик контролю аварійного режиму роботи 2n-фільтрів-13

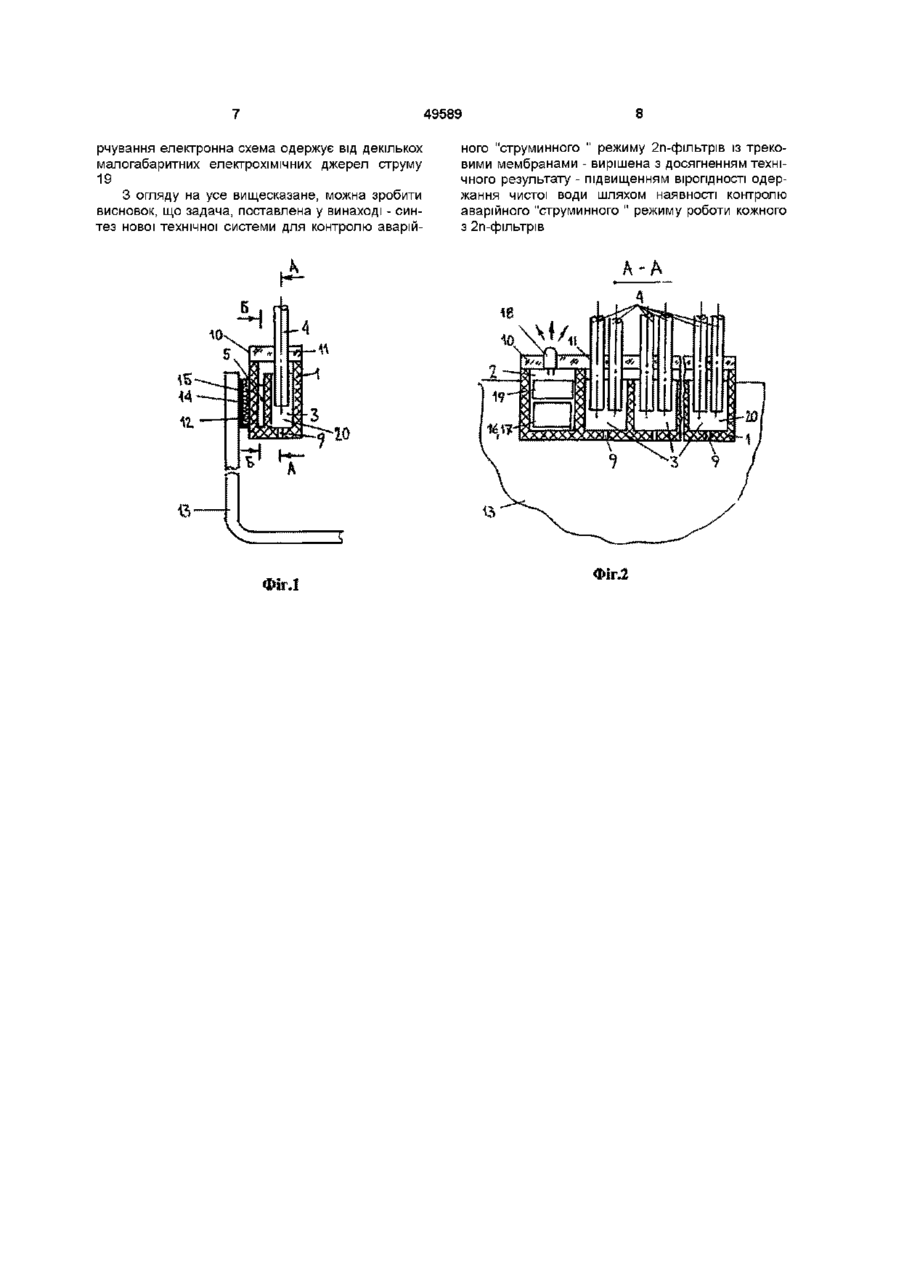

Датчик контролю аварійного режиму роботи 2п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має приладову порожнину і п вимірювальні камери, у які через 2п зливальних трубок має можливість надходження самопливом відфільтрована вода з 2п фільтрів, а уздовж корпуса виконана похила вимірювальна порожнина, у нижній частині якої розташований чутливий елемент, виконаний у вигляді двох металевих контактів, при цьому внутрішні розміри п вимірювальних камер більше діаметрів 2п зливальних трубок, причому КІНЦІ 2п зливальних трубок розташовані нижче верхніх крайок п вимірювальних камер, у нижній частині яких виконані п каліброваних отворів, що виконують функції диска з каліброваним отвором, крім того, зверху приладова порожнина і п вимірювальні камери закриті кришкою, у якій виконані 2п отворів з діаметрами, рівними діаметрам 2п зливальних трубок, а корпус має засіб для кріплення датчика на ємності відфільтрованої води, виконаний у вигляді застібки типу «реп'ях», крім того, у приладовій порожнині розташована схема сигналізації і джерело живлення, виконані у вигляді електрохімічних джерел струму Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти ( чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи п-фільтроєлементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє візуальний контроль аварійного режиму роботи фільтроєлементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи 00 ю 49589 Загальновідомі кондуїсгометрічни датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях, і підстанціях", М .Информэлектро, 1989р , В Золотаръ, "Тринисторный регулятор рівня води» ,М , журн "Радіо", 1987р , №5, с 60, ас СРСР №1059497, "Сигналізатор провідності", МПК - З G 01 N27/02, БИ М 45, 1983р і ш ), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартій сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку (К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М, изд Стандартів, 1989р , с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи 2пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі 2п-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику контролю аварійного режиму роботи 2пфильтров-13, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі маються приладова порожнина і n-вимірювальні камери, у які через 2п-зливальних трубок має можливість надходження самопливом відфільтрована вода з 2п-фільтрів, а уздовж корпуса виконана похила вимірювальна порожнина, у нижній частині якої розташований чуттєвий елемент, виконаний у виді двох металевих контактів, при цьому внутрішні розміри n-вимірювальних камер більше діаметрів 2п-зливальних трубок, причому КІНЦІ 2Пзливальних трубок розташовані нижче верхніх крайок n-вимірювальних камер, у нижній частині яких виконані п-каліброваних отворів, що виконують функції диска з каліброваним отвором, крім того, зверху приладова порожнина і пвимірювальні камери закриті кришкою, у якій виконані 2п-отворів з діаметрами, рівними діаметрам 2п-зливальних трубок, а корпус має засіб для кріплення датчика на ємності відфільтрованої води, виконане у виді застібки типу «реп'ях», крім того, у приладовій порожнині розташована схема сигналізації і джерело харчування, виконаний у виді електрохімічних джерел струму Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - у корпусі маються приладова порожнина і пвимірювальні камери, у n-вимірювальні камери через 2пзливальних трубок має можливість надходження самопливом відфільтрована вода з 2п-фільтрів, - уздовж корпуса виконана похила вимірювальна порожнина, - у нижній частині похилої вимірювальної порожнини розташований чуттєвий елемент, - чуттєвий елемент виконаний у виді двох металевих контактів, - внутрішні розміри n-вимірювальних камер більше діаметрів 2п-зливальних трубок, - КІНЦІ 2п-зливальних трубок розташовані нижче верхніх крайок n-вимірювальних камер, - у нижній частині n-вимірювальних камер виконані n-каліброваних отворів, що виконують функції диска з каліброваним отвором, зверху приладова порожнина і пвимірювальні камери закриті кришкою, - у кришці виконані 2п-отворів, - діаметри 2п-отворів у кришці дорівнюють діаметрам 2п-зливальних трубок, - корпус має засіб для кріплення датчика на ємності відфільтрованої води, - засіб для кріплення датчика виконано у виді застібки типу «реп'ях», - у приладовій порожнині розташована схема сигналізації і джерело харчування, - джерело харчування виконане у виді електрохімічних джерел струму 49589 - джерело харчування виконане у виді електрохімічних джерел струму Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі 2пфільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяєфіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність n-каліброваних отворів, діаметр яких розрахований на вільну витрату води з пвимірювальних камер при «краплинному» режимі, дозволяє при виникненні «струминного» режиму підняти рівень води до перетекания її в похилу вимірювальну порожнину, у нижній частині якої розташований чуттєвий елемент, виконаний у виді двох металевих контактів, і замкнути струмопровідним середовищем - водою - металеві контакти пристрою, що дозволить индицировать цей стан датчика за допомогою електронної схеми, а наявність похилої вимірювальної порожнини дозволяє «запам'ятати» сигнал аварійного режиму без складної електроніки, а тільки за допомогою води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій, укріплене на СТІНЦІ ємності отфильтро-ванной води, вид збоку, у розрізі, на фіг 2 - те ж, вид попереду, розріз А-А на фіг 1, на фіг 3 - те ж, вид попереду, розріз Б-Б на фіг 1, на фіг 4 - структурна електрична схема пристрою Пристрій складається з корпуса 1, у якому виконана приладова порожнина 2 і маються пвимірювальних камер 3, у які через 2п-зливальних трубок 4 надходить самопливом відфільтрована вода з 2п-фільтрів (умовно не показані) Уздовж корпуса 1 виконана похила вимірювальна порожнина 5, у нижній частині якої розташований чуттєвий елемент 6, виконаний у виді двох металевих контактів 7 і 8 Внутрішні розміри n-вимірювальних камер З більше діаметрів 2п-зливальних трубок 4, причому їхні КІНЦІ розташовані нижче верхніх крайок пвимірювальних камер З У нижній частині п-вимірювальних камер 3 виконані n-каліброваних отворів 9, що виконують функцію диска з отвором у прототипі Зверху приладова порожнина і п-вимірювальні камери 3 закриті кришкою 10, у якій виконані 2потворів 11 з діаметрами, рівними діаметрам 2пзливальних трубок 4 Через 2п-зливальних трубок 4 у пвимірювальні камери 3 відфільтрована вода самопливом надходить від 2п-фільтрів Корпус 1 має засіб 12 для кріплення датчика до стінки ємності відфільтрованої води 13 Засіб 12 для кріплення виконано у виді застібки типу «реп'ях», при цьому, один фіксуючий елемент 14, виконаний многопетельным, приклеюється до датчика, а другий -15, що має гачки, приклеюється до ємності відфільтрованої води 13 При з'єднанні датчика 1 з ємністю 13 відфільтрованої води гачки фіксуючого елемента 15 зачіпаються за петельки фіксуючого елемента 14, тим самим, датчик 1 міцно утримується на СТІНЦІ ЄМНОСТІ 13 відфільтрованої води Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Металеві контакти 7 і 8 электрически з'єднані з підсилювачем 16, що розміщений у приладовій порожнині 2 корпуси І Там же знаходиться і з'єднаний з підсилювачем 16 генератор 17, вихід якого підключений до светодюду 18, установленому на кришці 10 датчика Схема датчика харчується від декількох малогабаритних електрохімічних джерел струму 19, встановлених у приладовій порожнині 2 Пристрій працює в такий спосіб При нормальному «краплинному» режимі вода з 2п-фільтрів надходить по 2п-зливальним трубкам 4 у внутрішні порожнини 20 п-вимірювальних камер 3 і окремими краплями випливає через пкаліброваних отворів 9 у ємність відфільтрованої води 13 Діаметр n-каліброваних отворів 9 обраний таким, щоб у «краплинному» режимі уся вода вільно випливала б у ємність відфільтрованої води 13 При аварійному «струминному» режимі роботи кожного з 2п-фільтрів (чи декількох фільтрів) вода по відповідної зливальній трубці 4 безупинним струменем випливає у внутрішню порожнину 20 відповідної вимірювальної камери З А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність кожного з 2п-фільтрів при нормальному режимі, те вода, що надходить, не устигає вийти через відповідне калібрований отвір 9 Тому рівень води у внутрішній порожнині 20 відповідної вимірювальної камери 3 починає підніматися і попадає в похилу вимірювальну порожнину 5 і замикає металеві контакти 7 і 8 При цьому замикається ланцюг сигналізації, починає працювати генератор 17 і періодично включається светодюд 18, причому слід зазначити, що ці контакти 7 і 8 залишаться замкнутими водою навіть при припиненні аварійного «струминного» режиму роботи несправного фільтра, наприклад, у випадку відсутності води в ємності неочищеної води Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без складної електроніки, а тільки за конструктивного виконання похилої вимірювальної порожнини 5 і розташованих у них металевих контактів 7 і 8 Електронна схема пристрою (фіг 3) виконана у виді підсилювача 16 посилюючого сигнал від чуттєвого елемента 6 (металевих контактів 7 і 8 ) з опором від 100 кому до величини, достатньої для роботи генератора 17, що періодично включає светодюд 18 сигналізуючи про аварійний "струминному" режимі роботи одного з 2п-фільтрів Ха 8 49589 рчування електронна схема одержує від декількох малогабаритних електрохімічних джерел струму 19 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварій ного "струминного " режиму 2п-фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного " режиму роботи кожного з 2п-фільтрів А-А 1 8 . Фіг.І Фіг.2
