Бі-датчик контролю аварійного режиму роботи двох фільтрів-16

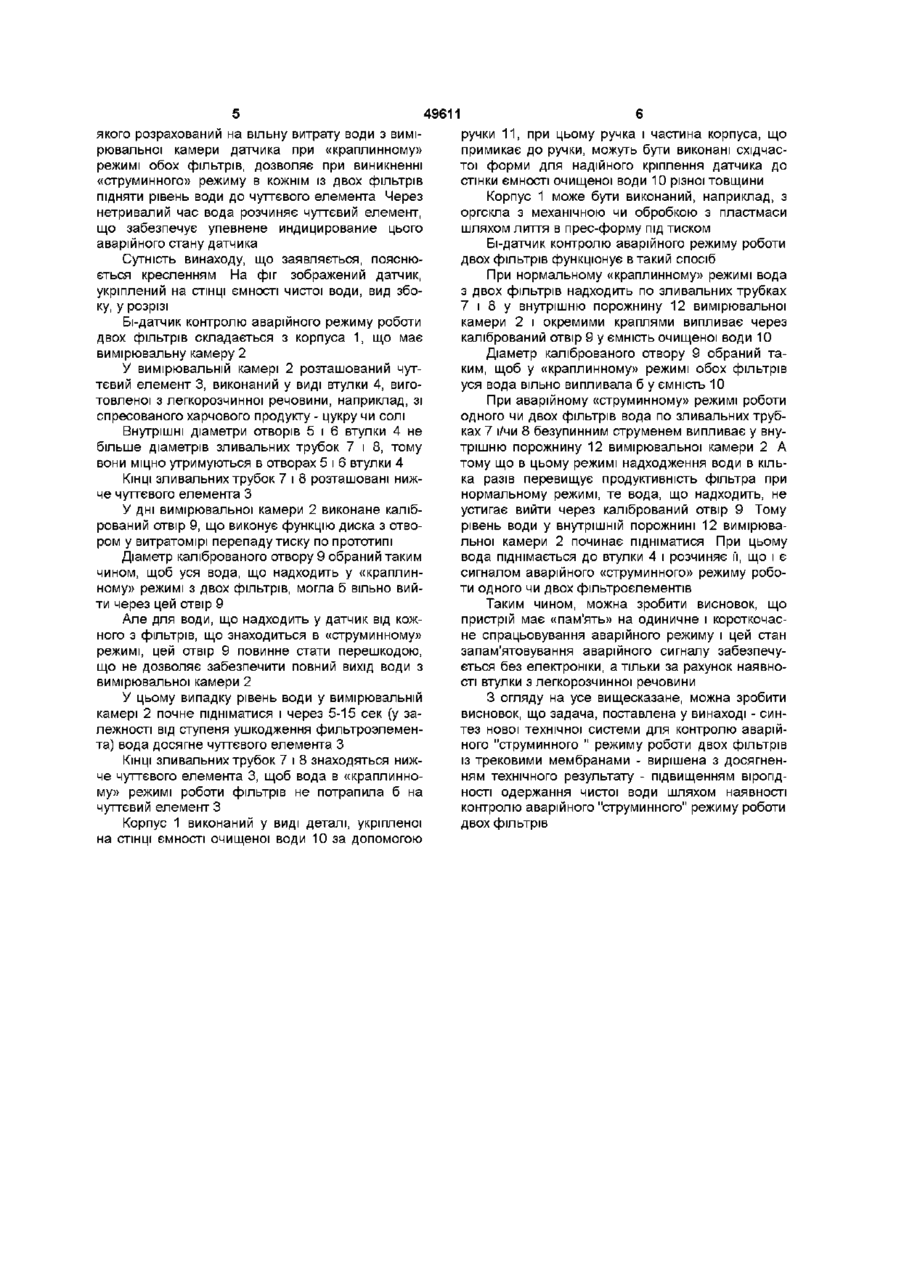

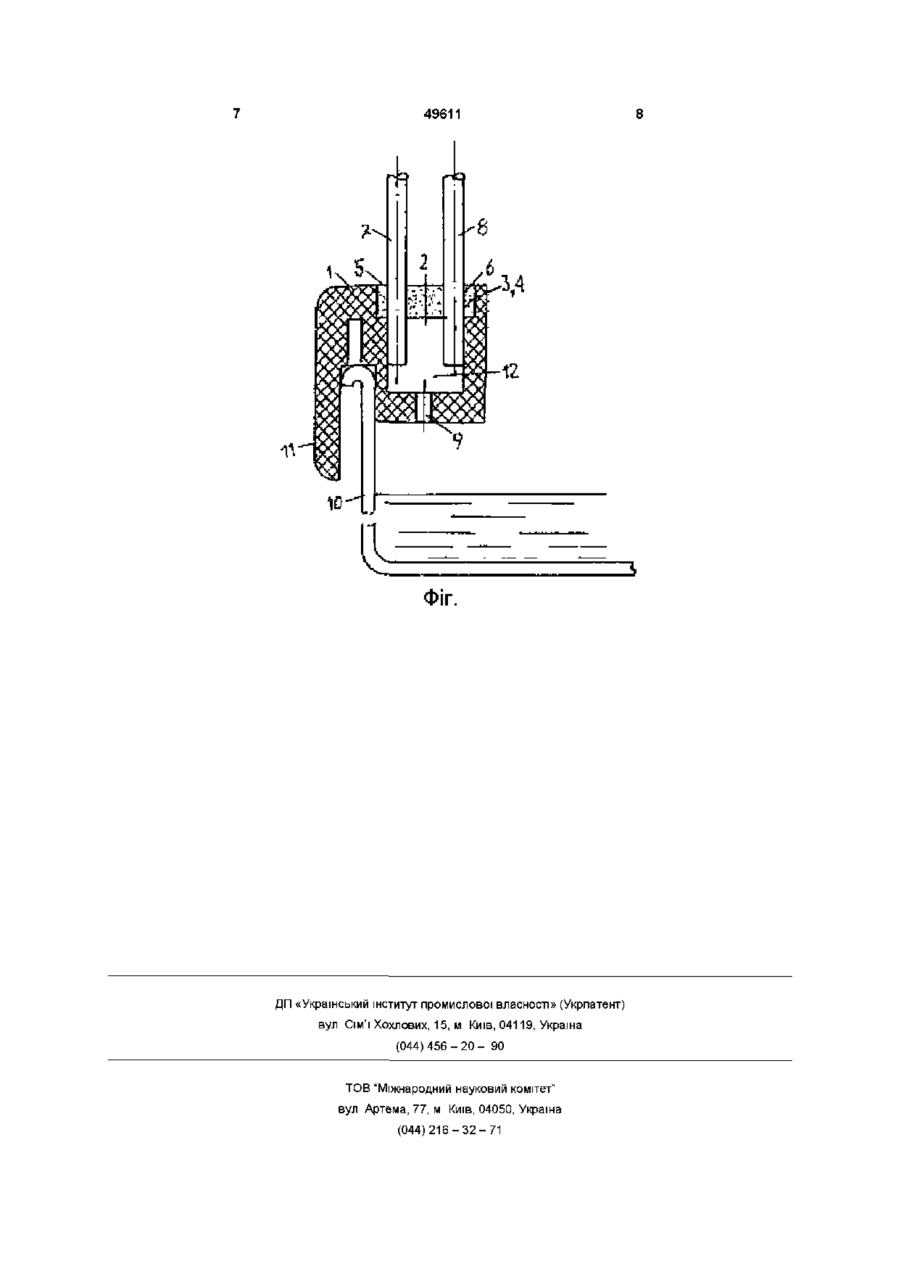

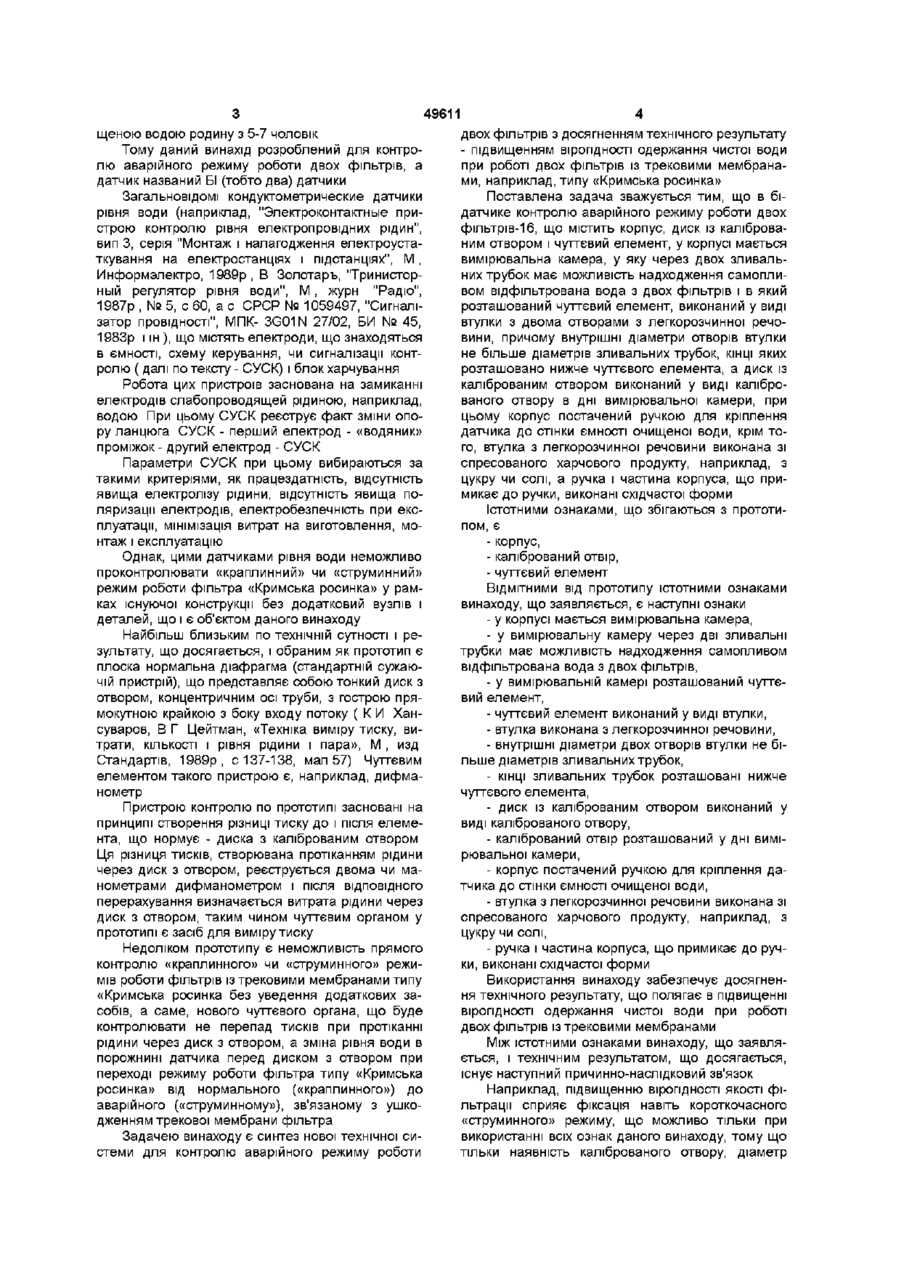

1 Бі-датчик контролю аварійного режиму роботи двох фільтрів, що містить корпус з каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має вимірювальну камеру, у яку через дві зливальні трубки є можливість надходження самопливом відфільтрованої води з двох фільтрів і в якій розташований чутли вий елемент, виконаний у вигляді втулки з двома отворами з легкорозчинної речовини, причому внутрішні діаметри отворів втулки не більше діаметрів зливальних трубок, КІНЦІ ЯКИХ розташовані нижче чутливого елемента, а диск із каліброваним отвором виконаний у вигляді каліброваного отвору в дні вимірювальної камери, при цьому корпус оснащений ручкою для кріплення датчика до стінки ємності очищеної води 2 Бі-датчик контролю аварійного режиму роботи двох фільтрів по п 1, який відрізняється тим, що втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад з цукру чи солі 3 Бі-датчик контролю аварійного режиму роботи двох фільтрів по п 1, який відрізняється тим, що ручка і частина корпуса, що примикає до ручки, виконані східчастої форми Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цеп факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Для збільшення продуктивності фільтрів «Кримська росинка» можна скористатися їхніми конструктивними особливостями, що дозволяють розташувати під однією парою кришок трохи фильтроэлементов, «защелкивающихся» між собою і з кришками Таким чином, можна одержати блок фільтрів «Кримська росинка» із практично будь-якою КІЛЬКІСТЮ фільтроєлементів, від кожного з який відходить своя зливальна трубка Для побутових умов досить використання 2-х фільтроєлементів, щоб щодня забезпечити очи (О 49611 щеною водою родину з 5-7 чоловік Тому даний винахід розроблений для контролю аварійного режиму роботи двох фільтрів, а датчик названий БІ (тобто два) датчики Загальновідомі кондуктометрические датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989р, В Золотаръ, "Тринисторный регулятор рівня води", М , журн "Радіо", 1987р , № 5, с 60, а с СРСР № 1059497, "Сигналізатор провідності", МПК- 3G01N 27/02, БИ № 45, 1983р і ш ), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак, цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку ( К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М , изд Стандартів, 1989р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи двох фільтрів з досягненням технічного результату - підвищенням вірогідності одержання чистої води при роботі двох фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в бідатчике контролю аварійного режиму роботи двох фільтрів-16, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі мається вимірювальна камера, у яку через двох зливальних трубок має можливість надходження самопливом відфільтрована вода з двох фільтрів і в який розташований чуттєвий елемент, виконаний у виді втулки з двома отворами з легкорозчинної речовини, причому внутрішні діаметри отворів втулки не більше діаметрів зливальних трубок, КІНЦІ ЯКИХ розташовано нижче чуттєвого елемента, а диск із каліброваним отвором виконаний у виді каліброваного отвору в дні вимірювальної камери, при цьому корпус постачений ручкою для кріплення датчика до стінки ємності очищеної води, крім того, втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад, з цукру чи солі, а ручка і частина корпуса, що примикає до ручки, виконані східчастої форми Істотними ознаками, що збігаються з прототипом, є - корпус, - калібрований отвір, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - у корпусі мається вимірювальна камера, - у вимірювальну камеру через дві зливальні трубки має можливість надходження самопливом відфільтрована вода з двох фільтрів, - у вимірювальній камері розташований чуттєвий елемент, - чуттєвий елемент виконаний у виді втулки, - втулка виконана з легкорозчинної речовини, - внутрішні діаметри двох отворів втулки не більше діаметрів зливальних трубок, - КІНЦІ зливальних трубок розташовані нижче чуттєвого елемента, - диск із каліброваним отвором виконаний у виді каліброваного отвору, - калібрований отвір розташований у дні вимірювальної камери, - корпус постачений ручкою для кріплення датчика до стінки ємності очищеної води, - втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад, з цукру чи солі, - ручка і частина корпуса, що примикає до ручки, виконані східчастої форми Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі двох фільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність каліброваного отвору, діаметр 49611 якого розрахований на вільну витрату води з вимірювальної камери датчика при «краплинному» режимі обох фільтрів, дозволяє при виникненні «струминного» режиму в кожнім із двох фільтрів підняти рівень води до чуттєвого елемента Через нетривалий час вода розчиняє чуттєвий елемент, що забезпечує упевнене индицирование цього аварійного стану датчика Сутність винаходу, що заявляється, пояснюється кресленням На фіг зображений датчик, укріплений на СТІНЦІ ємності чистої води, вид збоку, у розрізі Бі-датчик контролю аварійного режиму роботи двох фільтрів складається з корпуса 1, що має вимірювальну камеру 2 У вимірювальній камері 2 розташований чуттєвий елемент 3, виконаний у виді втулки 4, виготовленої з легкорозчинної речовини, наприклад, зі спресованого харчового продукту - цукру чи солі Внутрішні діаметри отворів 5 і 6 втулки 4 не більше діаметрів зливальних трубок 7 і 8, тому вони міцно утримуються в отворах 5 і 6 втулки 4 КІНЦІ зливальних трубок 7 і 8 розташовані нижче чуттєвого елемента З У дні вимірювальної камери 2 виконане калібрований отвір 9, що виконує функцію диска з отвором у витратомірі перепаду тиску по прототипі Діаметр каліброваного отвору 9 обраний таким чином, щоб уся вода, що надходить у «краплинному» режимі з двох фільтрів, могла б вільно вийти через цей отвір 9 Але для води, що надходить у датчик від кожного з фільтрів, що знаходиться в «струминному» режимі, цей отвір 9 повинне стати перешкодою, що не дозволяє забезпечити повний вихід води з вимірювальної камери 2 У цьому випадку рівень води у вимірювальній камері 2 почне підніматися і через 5-15 сек (у залежності від ступеня ушкодження фильтроэлемента) вода досягне чуттєвого елемента З КІНЦІ зливальних трубок 7 і 8 знаходяться нижче чуттєвого елемента 3, щоб вода в «краплинному» режимі роботи фільтрів не потрапила б на чуттєвий елемент З Корпус 1 виконаний у виді деталі, укріпленої на СТІНЦІ ємності очищеної води 10 за допомогою ручки 11, при цьому ручка і частина корпуса, що примикає до ручки, можуть бути виконані східчастої форми для надійного кріплення датчика до стінки ємності очищеної води 10 різної товщини Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Бі-датчик контролю аварійного режиму роботи двох фільтрів функціонує в такий спосіб При нормальному «краплинному» режимі вода з двох фільтрів надходить по зливальних трубках 7 і 8 у внутрішню порожнину 12 вимірювальної камери 2 і окремими краплями випливає через калібрований отвір 9 у ємність очищеної води 10 Діаметр каліброваного отвору 9 обраний таким, щоб у «краплинному» режимі обох фільтрів уся вода вільно випливала б у ємність 10 При аварійному «струминному» режимі роботи одного чи двох фільтрів вода по зливальних трубках 7 і/чи 8 безупинним струменем випливає у внутрішню порожнину 12 вимірювальної камери 2 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 9 Тому рівень води у внутрішній порожнині 12 вимірювальної камери 2 починає підніматися При цьому вода піднімається до втулки 4 і розчиняє її, що і є сигналом аварійного «струминного» режиму роботи одного чи двох фільтроєлементів Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок наявності втулки з легкорозчинної речовини З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного " режиму роботи двох фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи двох фільтрів 49611 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
