Датчик-колектор аварійного режиму роботи 2n-фільтрів-10

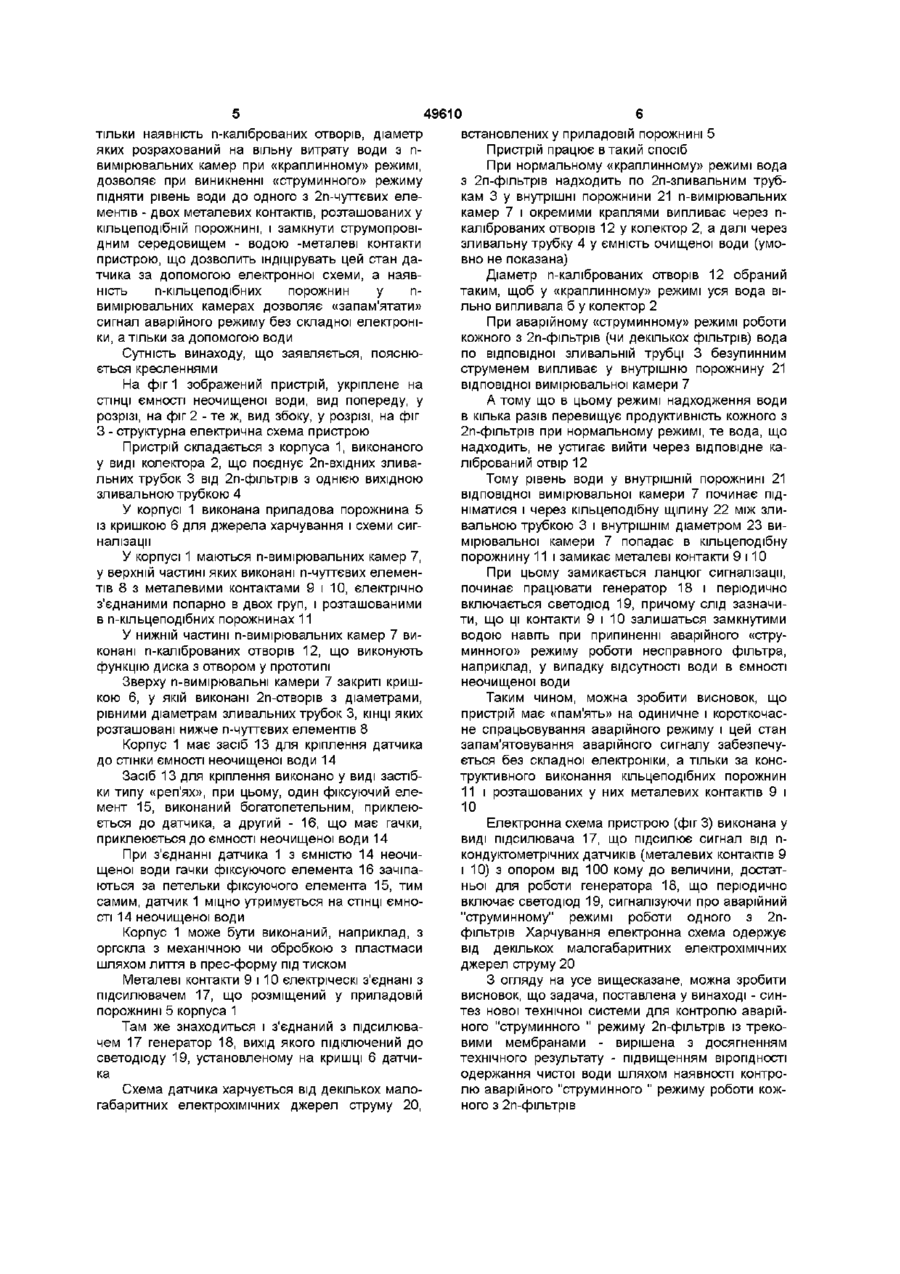

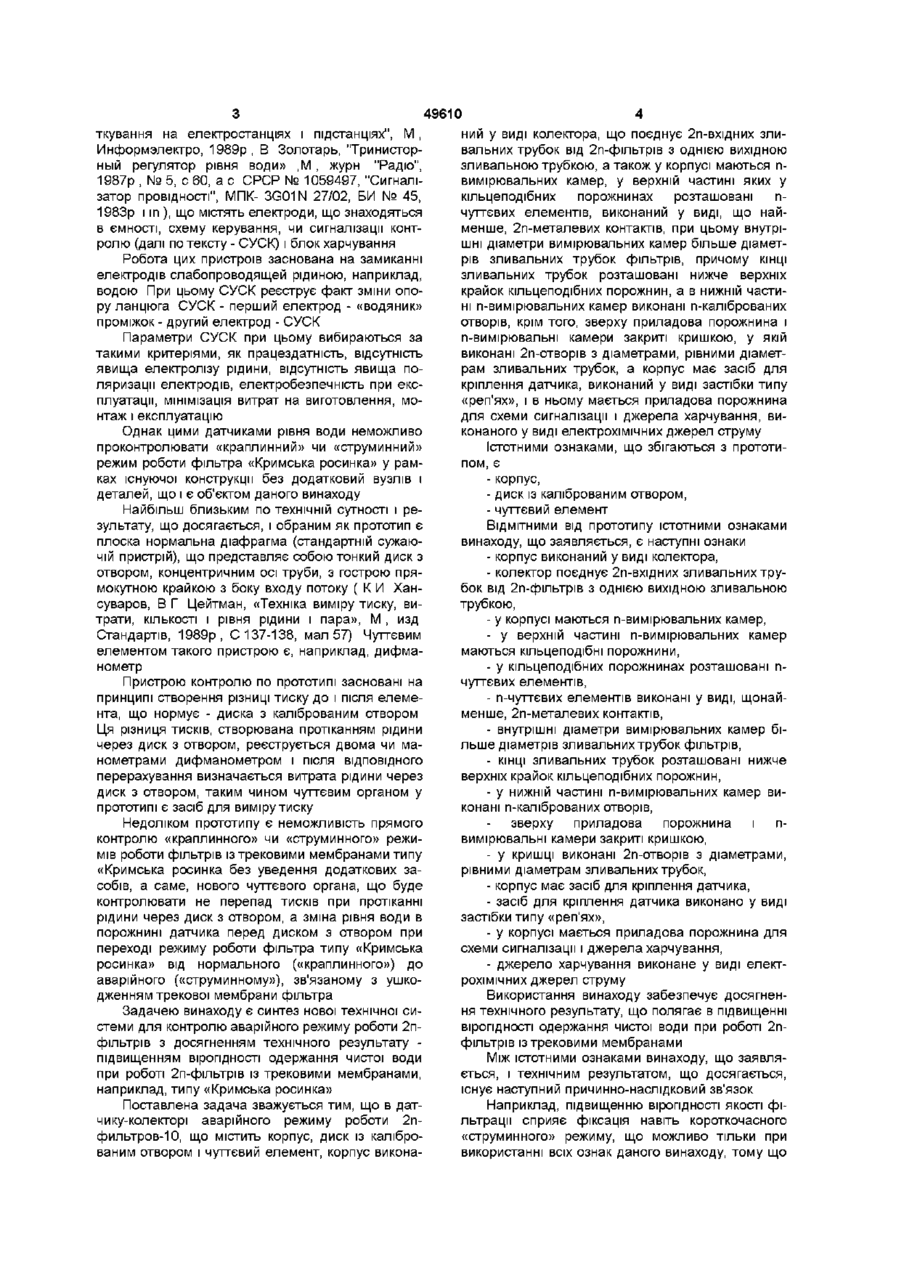

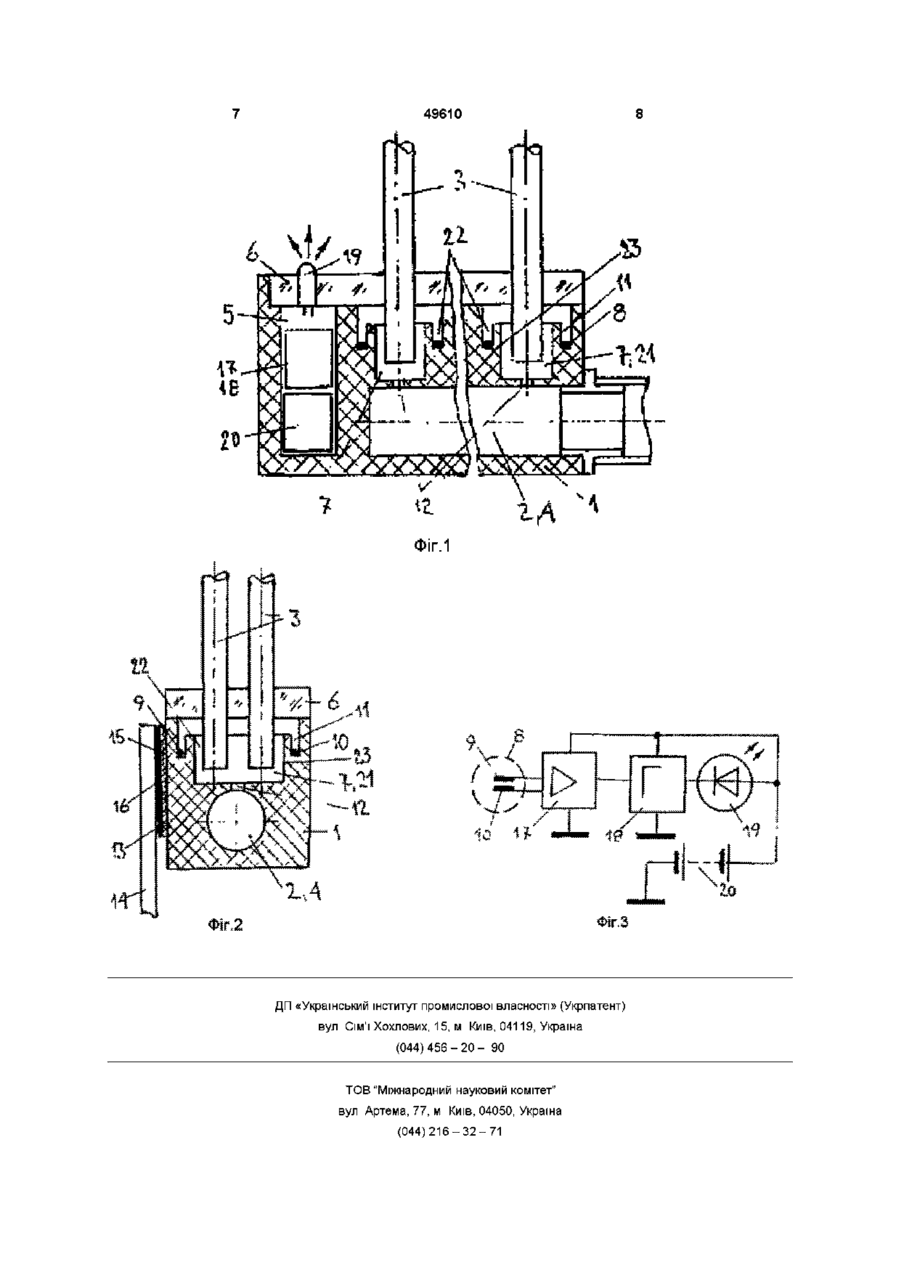

Датчик-колектор аварійного режиму роботи 2п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус виконаний у вигляді колектора, що поєднує 2п вхідних зливальних трубок від 2п фільтрів з однією вихідною зливальною трубкою, а також корпус має п вимірювальних камер, у верхній частині яких у кільцеподібних порожнинах розташовані п чутливих елементів, виконаних у вигляді, щонайменше, 2п металевих контактів, при цьому внутрішні діаметри вимірювальних камер більше діаметрів зливальних трубок фільтрів, причому КІНЦІ зливальних трубок розташовані нижче верхніх крайок кільцеподібних порожнин, а в нижній частині п вимірювальних камер виконано п каліброваних отворів, крім того, зверху приладова порожнина і п вимірювальні камери закриті кришкою, у якій виконано 2п отворів з діаметрами, рівними діаметрам зливальних трубок, а корпус має засіб для кріплення датчика, виконаний у вигляді застібки типу «реп'ях», і він має приладову порожнину для схеми сигналізації і джерела живлення, виконаного у вигляді електрохімічних джерел струму Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроєлементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму роботи фільтроелементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрічни датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроуста При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) не очищена вода через це (О 49610 ткування на електростанціях і підстанціях", М , ний у виді колектора, що поєднує 2п-вхідних злиИнформэлектро, 1989р, В Золотарь, "Тринисторвальних трубок від 2п-фільтрів з однією вихідною ный регулятор рівня води» ,М , журн "Радіо", зливальною трубкою, а також у корпусі маються п1987р , № 5, с 60, а с СРСР № 1059497, "Сигналівимірювальних камер, у верхній частині яких у затор провідності", МПК- 3G01N 27/02, БИ № 45, кільцеподібних порожнинах розташовані п1983р і in ), що містять електроди, що знаходяться чуттєвих елементів, виконаний у виді, що найв ємності, схему керування, чи сигналізації контменше, 2п-металевих контактів, при цьому внутріролю (далі по тексту - СУСК) і блок харчування шні діаметри вимірювальних камер більше діаметрів зливальних трубок фільтрів, причому КІНЦІ Робота цих пристроїв заснована на замиканні зливальних трубок розташовані нижче верхніх електродів слабопроводящей рідиною, наприклад, крайок кільцеподібних порожнин, а в нижній частиводою При цьому СУСК реєструє факт зміни опоні n-вимірювальних камер виконані п-каліброваних ру ланцюга СУСК - перший електрод - «водяник» отворів, крім того, зверху приладова порожнина і проміжок - другий електрод - СУСК n-вимірювальні камери закриті кришкою, у якій Параметри СУСК при цьому вибираються за виконані 2п-отворів з діаметрами, рівними діаметтакими критеріями, як працездатність, відсутність рам зливальних трубок, а корпус має засіб для явища електролізу рідини, відсутність явища покріплення датчика, виконаний у виді застібки типу ляризації електродів, електробезпечність при екс«реп'ях», і в ньому мається приладова порожнина плуатації, мінімізація витрат на виготовлення, модля схеми сигналізації і джерела харчування, винтаж і експлуатацію конаного у виді електрохімічних джерел струму Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» Істотними ознаками, що збігаються з прототирежим роботи фільтра «Кримська росинка» у рампом, є ках існуючої конструкції без додатковий вузлів і - корпус, деталей, що і є об'єктом даного винаходу - диск із каліброваним отвором, Найбільш близьким по технічній сутності і ре- чуттєвий елемент зультату, що досягається, і обраним як прототип є ВІДМІТНИМИ ВІД прототипу істотними ознаками плоска нормальна діафрагма (стандартній сужаювинаходу, що заявляється, є наступні ознаки чій пристрій), що представляє собою тонкий диск з - корпус виконаний у виді колектора, отвором, концентричним осі труби, з гострою пря- колектор поєднує 2п-вхідних зливальних трумокутною крайкою з боку входу потоку ( К И Ханбок від 2п-фільтрів з однією вихідною зливальною суваров, В Г Цейтман, «Техніка виміру тиску, витрубкою, трати, КІЛЬКОСТІ і рівня рідини і пара», М , изд - у корпусі маються п-вимірювальних камер, Стандартів, 1989р, С 137-138, мал 57) Чуттєвим - у верхній частині n-вимірювальних камер елементом такого пристрою є, наприклад, дифмамаються кільцеподібні порожнини, нометр - у кільцеподібних порожнинах розташовані пПристрою контролю по прототипі засновані на чуттєвих елементів, принципі створення різниці тиску до і після елеме- п-чуттєвих елементів виконані у виді, щонайнта, що нормує - диска з каліброваним отвором менше, 2п-металевих контактів, Ця різниця тисків, створювана протіканням рідини - внутрішні діаметри вимірювальних камер бічерез диск з отвором, реєструється двома чи мальше діаметрів зливальних трубок фільтрів, нометрами дифманометром і після ВІДПОВІДНОГО - КІНЦІ зливальних трубок розташовані нижче перерахування визначається витрата рідини через верхніх крайок кільцеподібних порожнин, диск з отвором, таким чином чуттєвим органом у - у нижній частині n-вимірювальних камер випрототипі є засіб для виміру тиску конані п-каліброваних отворів, Недоліком прототипу є неможливість прямого зверху приладова порожнина і пконтролю «краплинного» чи «струминного» реживимірювальні камери закриті кришкою, мів роботи фільтрів із трековими мембранами типу - у кришці виконані 2п-отворів з діаметрами, «Кримська росинка без уведення додаткових зарівними діаметрам зливальних трубок, собів, а саме, нового чуттєвого органа, що буде - корпус має засіб для кріплення датчика, контролювати не перепад тисків при протіканні - засіб для кріплення датчика виконано у виді рідини через диск з отвором, а зміна рівня води в застібки типу «реп'ях», порожнині датчика перед диском з отвором при - у корпусі мається приладова порожнина для переході режиму роботи фільтра типу «Кримська схеми сигналізації і джерела харчування, росинка» від нормального («краплинного») до - джерело харчування виконане у виді електаварійного («струминному»), зв'язаному з ушкорохімічних джерел струму дженням трекової мембрани фільтра Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні Задачею винаходу є синтез нової технічної сивірогідності одержання чистої води при роботі 2пстеми для контролю аварійного режиму роботи 2пфільтрів із трековими мембранами фільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води Між ІСТОТНИМИ ознаками винаходу, що заявляпри роботі 2п-фільтрів із трековими мембранами, ється, і технічним результатом, що досягається, наприклад, типу «Кримська росинка» існує наступний причинно-наслідковий зв'язок Поставлена задача зважується тим, що в датНаприклад, підвищенню вірогідності якості фічику-колекторі аварійного режиму роботи 2пльтрації сприяє фіксація навіть короткочасного фильтров-10, що містить корпус, диск із калібро«струминного» режиму, що можливо тільки при ваним отвором і чуттєвий елемент, корпус виконавикористанні всіх ознак даного винаходу, тому що 49610 тільки наявність n-каліброваних отворів, діаметр яких розрахований на вільну витрату води з пвимірювальних камер при «краплинному» режимі, дозволяє при виникненні «струминного» режиму підняти рівень води до одного з 2п-чуттєвих елементів - двох металевих контактів, розташованих у кільцеподібній порожнині, і замкнути струмопровідним середовищем - водою -металеві контакти пристрою, що дозволить шдіцірувать цей стан датчика за допомогою електронної схеми, а наявність n-кільцеподібних порожнин у пвимірювальних камерах дозволяє «запам'ятати» сигнал аварійного режиму без складної електроніки, а тільки за допомогою води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій, укріплене на СТІНЦІ ємності неочищеної води, вид попереду, у розрізі, на фіг 2 - те ж, вид збоку, у розрізі, на фіг З - структурна електрична схема пристрою Пристрій складається з корпуса 1, виконаного у виді колектора 2, що поєднує 2п-вхідних зливальних трубок 3 від 2п-фільтрів з однією вихідною зливальною трубкою 4 У корпусі 1 виконана приладова порожнина 5 із кришкою 6 для джерела харчування і схеми сигналізації У корпусі 1 маються n-вимірювальних камер 7, у верхній частині яких виконані п-чуттєвих елементів 8 з металевими контактами 9 і 10, єлектрічно з'єднаними попарно в двох груп, і розташованими в n-кільцеподібних порожнинах 11 У нижній частині п-вимірювальних камер 7 виконані п-каліброваних отворів 12, що виконують функцію диска з отвором у прототипі Зверху n-вимірювальні камери 7 закриті кришкою 6, у якій виконані 2п-отворів з діаметрами, рівними діаметрам зливальних трубок 3, КІНЦІ ЯКИХ розташовані нижче п-чуттєвих елементів 8 Корпус 1 має засіб 13 для кріплення датчика до стінки ємності неочищеної води 14 Засіб 13 для кріплення виконано у виді застібки типу «реп'ях», при цьому, один фіксуючий елемент 15, виконаний богатопетельним, приклеюється до датчика, а другий - 16, що має гачки, приклеюється до ємності неочищеної води 14 При з'єднанні датчика 1 з ємністю 14 неочищеної води гачки фіксуючого елемента 16 зачіпаються за петельки фіксуючого елемента 15, тим самим, датчик 1 міцно утримується на СТІНЦІ ЄМНОСТІ 14 неочищеної води Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Металеві контакти 9 і 10 єлектріческі з'єднані з підсилювачем 17, що розміщений у приладовій порожнині 5 корпуса 1 Там же знаходиться і з'єднаний з підсилювачем 17 генератор 18, вихід якого підключений до светодюду 19, установленому на кришці 6 датчика Схема датчика харчується від декількох малогабаритних електрохімічних джерел струму 20, встановлених у приладовій порожнині 5 Пристрій працює в такий спосіб При нормальному «краплинному» режимі вода з 2п-фільтрів надходить по 2п-зливальним трубкам 3 у внутрішні порожнини 21 п-вимірювальних камер 7 і окремими краплями випливає через пкаліброваних отворів 12 у колектор 2, а далі через зливальну трубку 4 у ємність очищеної води (умовно не показана) Діаметр n-каліброваних отворів 12 обраний таким, щоб у «краплинному» режимі уся вода вільно випливала б у колектор 2 При аварійному «струминному» режимі роботи кожного з 2п-фільтрів (чи декількох фільтрів) вода по відповідної зливальній трубці 3 безупинним струменем випливає у внутрішню порожнину 21 відповідної вимірювальної камери 7 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність кожного з 2п-фільтрів при нормальному режимі, те вода, що надходить, не устигає вийти через відповідне калібрований отвір 12 Тому рівень води у внутрішній порожнині 21 відповідної вимірювальної камери 7 починає підніматися і через кільцеподібну щілину 22 між зливальною трубкою 3 і внутрішнім діаметром 23 вимірювальної камери 7 попадає в кільцеподібну порожнину 11 і замикає металеві контакти 9 110 При цьому замикається ланцюг сигналізації, починає працювати генератор 18 і періодично включається светодюд 19, причому слід зазначити, що ці контакти 9 і 10 залишаться замкнутими водою навіть при припиненні аварійного «струминного» режиму роботи несправного фільтра, наприклад, у випадку відсутності води в ємності неочищеної води Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без складної електроніки, а тільки за конструктивного виконання кільцеподібних порожнин 11 і розташованих у них металевих контактів 9 і 10 Електронна схема пристрою (фіг 3) виконана у виді підсилювача 17, що підсилює сигнал від пкондуктометрічних датчиків (металевих контактів 9 і 10) з опором від 100 кому до величини, достатньої для роботи генератора 18, що періодично включає светодюд 19, сигналізуючи про аварійний "струминному" режимі роботи одного з 2пфільтрів Харчування електронна схема одержує від декількох малогабаритних електрохімічних джерел струму 20 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного " режиму 2п-фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного " режиму роботи кожного з 2п-фільтрів 49610 Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
