Бі-датчик контролю аварійного режиму роботи двох фільтрів-7

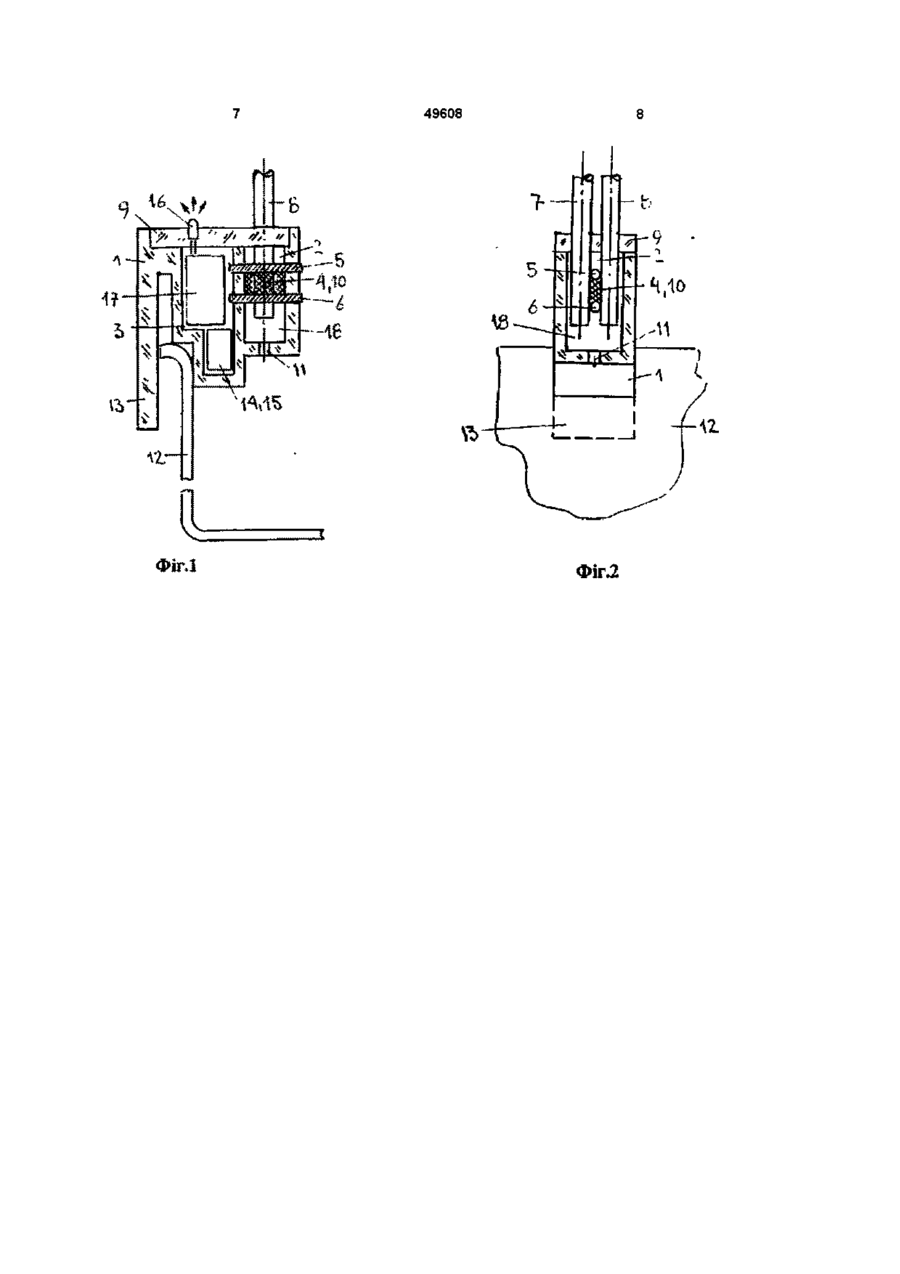

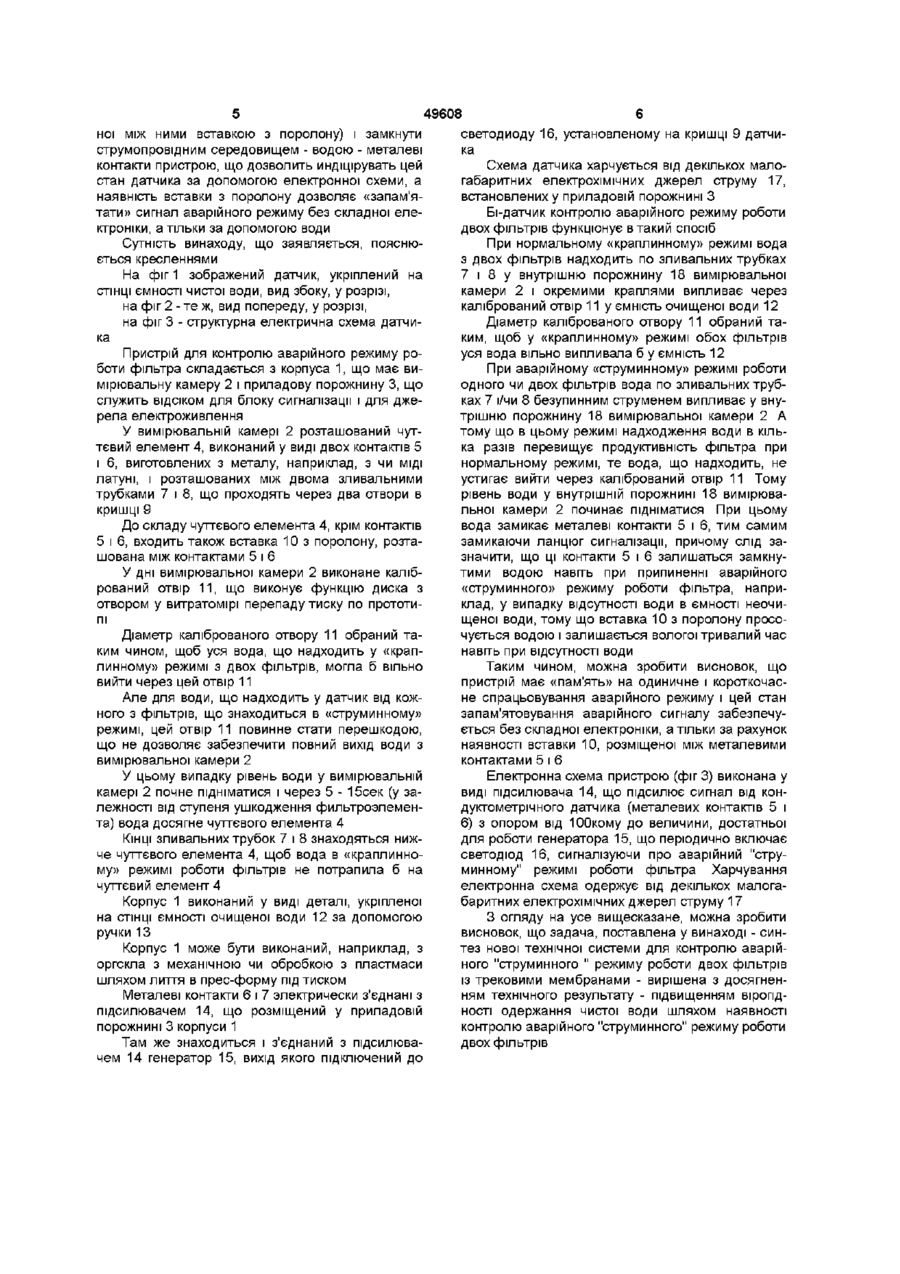

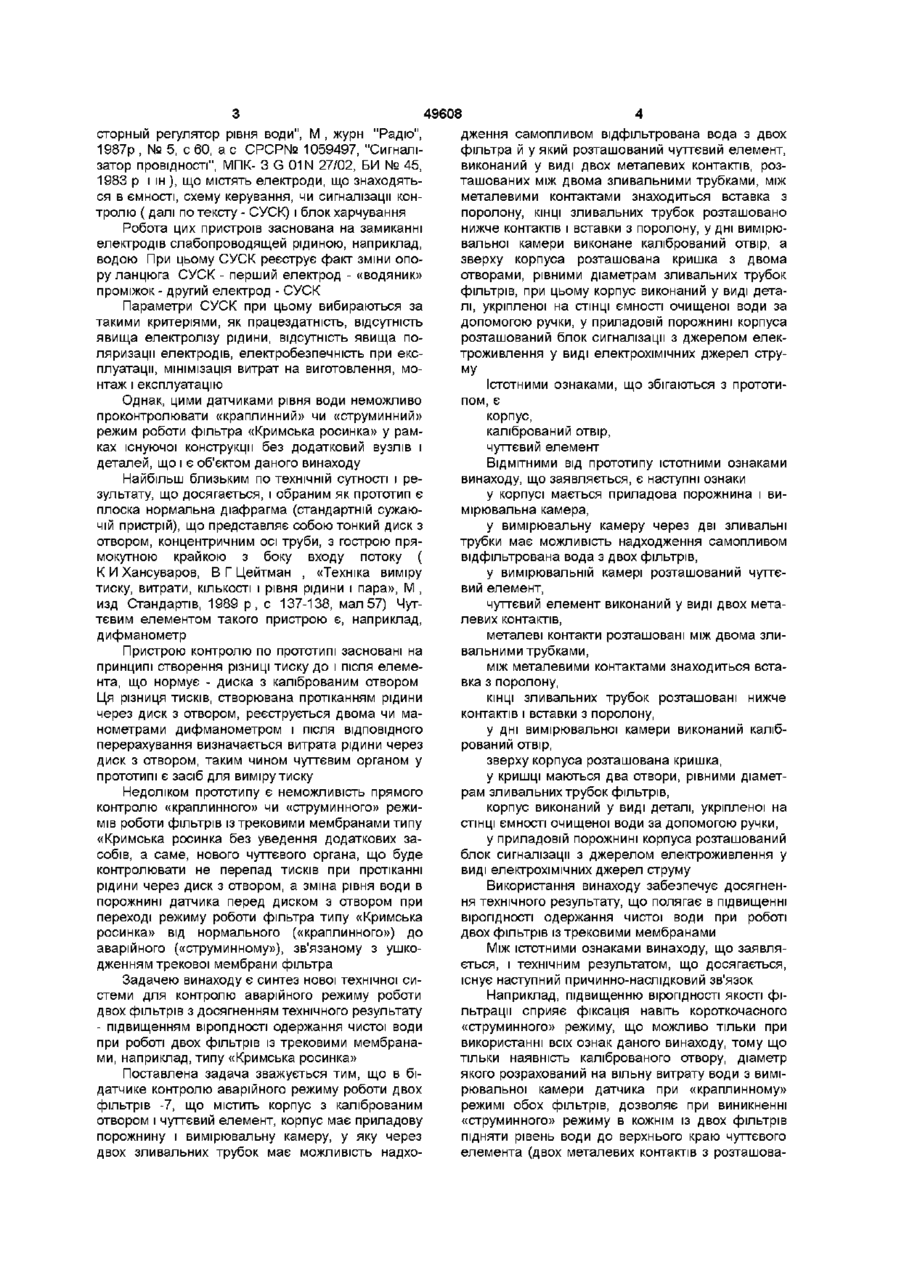

Бі-датчик контролю аварійного режиму роботи двох фільтрів, що містить корпус з каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має приладову порожнину і вимірювальну камеру, у яку через дві зливальні трубки є можливість надходження самопливом відфільтрованої води з двох фільтрів і в якій розташований чутливий елемент, виконаний у вигляді двох металевих контактів, розташованих між двома зливальними трубками, між металевими контактами знаходиться вставка з поролону, КІНЦІ зливальних трубок розташовані нижче контактів і вставки з поролону, у дні вимірювальної камери виконаний калібрований отвір, а зверху корпуса розташована кришка з двома отворами, рівними діаметрам зливальних трубок фільтрів, при цьому корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ємності очищеної води за допомогою ручки, а в приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживлення у вигляді електрохімічних джерел струму Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу ро боти пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Для збільшення продуктивності фільтрів «Кримська росинка» можна скористатися їхніми конструктивними особливостями, що дозволяють розташувати під однією парою кришок трохи фільтроєлементів, «защелківаючіхся» між собою і з кришками Таким чином, можна одержати блок фільтрів «Кримська росинка» із практично будьякою КІЛЬКІСТЮ фільтроєлементів, від кожного з який відходить своя зливальна трубка Для побутових умов досить використання 2-х фільтроєлементів, щоб щодня забезпечити очищеною водою родину з 5-7 чоловік Тому даний винахід розроблений для контролю аварійного режиму роботи двох фільтрів, а датчик названий БІ (тобто два) датчики Загальновідомі кондуктометричні датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М .Информэлектро, 1989р , В Золотарь, "Трини 00 о (О 49608 сторный регулятор рівня води", М , журн "Радіо", дження самопливом відфільтрована вода з двох 1987р , № 5, с 60, а с СРСР№ 1059497, "Сигналіфільтра й у який розташований чуттєвий елемент, затор провідності", МПК- 3 G 01N 27/02, БИ № 45, виконаний у виді двох металевих контактів, роз1983 р і ін ), що містять елеісгроди, що знаходятьташованих між двома зливальними трубками, між ся в ємності, схему керування, чи сигналізації конметалевими контактами знаходиться вставка з тролю ( далі по тексту - СУСК) і блок харчування поролону, КІНЦІ зливальних трубок розташовано нижче контактів і вставки з поролону, у дні вимірюРобота цих пристроїв заснована на замиканні вальної камери виконане калібрований отвір, а електродів слабопроводящей рідиною, наприклад, зверху корпуса розташована кришка з двома водою При цьому СУСК реєструє факт зміни опоотворами, рівними діаметрам зливальних трубок ру ланцюга СУСК - перший електрод - «водяник» фільтрів, при цьому корпус виконаний у виді детапроміжок - другий електрод - СУСК лі, укріпленої на СТІНЦІ ємності очищеної води за Параметри СУСК при цьому вибираються за допомогою ручки, у приладовій порожнині корпуса такими критеріями, як працездатність, відсутність розташований блок сигналізації з джерелом елекявища електролізу рідини, відсутність явища потроживлення у виді електрохімічних джерел струляризації електродів, електробезпечність при ексму плуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Істотними ознаками, що збігаються з прототипом, є Однак, цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» корпус, режим роботи фільтра «Кримська росинка» у рамкалібрований отвір, ках існуючої конструкції без додатковий вузлів і чуттєвий елемент деталей, що і є об'єктом даного винаходу ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є у корпусі мається приладова порожнина і виплоска нормальна діафрагма (стандартній сужаюмірювальна камера, чій пристрій), що представляє собою тонкий диск з у вимірювальну камеру через дві зливальні отвором, концентричним осі труби, з гострою прятрубки має можливість надходження самопливом мокутною крайкою з боку входу потоку ( відфільтрована вода з двох фільтрів, К И Хансуваров, В Г Цейтман , «Техніка виміру у вимірювальній камері розташований чуттєтиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М , вий елемент, изд Стандартів, 1989 р, с 137-138, мал 57) Чутчуттєвий елемент виконаний у виді двох метатєвим елементом такого пристрою є, наприклад, левих контактів, дифманометр металеві контакти розташовані між двома зливальними трубками, Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемеміж металевими контактами знаходиться встанта, що нормує - диска з каліброваним отвором вка з поролону, Ця різниця тисків, створювана протіканням рідини КІНЦІ зливальних трубок розташовані нижче через диск з отвором, реєструється двома чи маконтактів і вставки з поролону, нометрами дифманометром і після ВІДПОВІДНОГО у дні вимірювальної камери виконаний калібперерахування визначається витрата рідини через рований отвір, диск з отвором, таким чином чуттєвим органом у зверху корпуса розташована кришка, прототипі є засіб для виміру тиску у кришці маються два отвори, рівними діаметрам зливальних трубок фільтрів, Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режикорпус виконаний у виді деталі, укріпленої на мів роботи фільтрів із трековими мембранами типу СТІНЦІ ємності очищеної води за допомогою ручки, «Кримська росинка без уведення додаткових зау приладовій порожнині корпуса розташований собів, а саме, нового чуттєвого органа, що буде блок сигналізації з джерелом електроживлення у контролювати не перепад тисків при протіканні виді електрохімічних джерел струму рідини через диск з отвором, а зміна рівня води в Використання винаходу забезпечує досягненпорожнині датчика перед диском з отвором при ня технічного результату, що полягає в підвищенні переході режиму роботи фільтра типу «Кримська вірогідності одержання чистої води при роботі росинка» від нормального («краплинного») до двох фільтрів із трековими мембранами аварійного («струминному»), зв'язаному з ушкоМіж ІСТОТНИМИ ознаками винаходу, що заявлядженням трекової мембрани фільтра ється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи Наприклад, підвищенню вірогідності якості фідвох фільтрів з досягненням технічного результату льтрації сприяє фіксація навіть короткочасного - підвищенням вірогідності одержання чистої води «струминного» режиму, що можливо тільки при при роботі двох фільтрів із трековими мембранавикористанні всіх ознак даного винаходу, тому що ми, наприклад, типу «Кримська росинка» тільки наявність каліброваного отвору, діаметр якого розрахований на вільну витрату води з виміПоставлена задача зважується тим, що в бірювальної камери датчика при «краплинному» датчике контролю аварійного режиму роботи двох режимі обох фільтрів, дозволяє при виникненні фільтрів -7, що містить корпус з каліброваним «струминного» режиму в кожнім із двох фільтрів отвором і чуттєвий елемент, корпус має приладову підняти рівень води до верхнього краю чуттєвого порожнину і вимірювальну камеру, у яку через елемента (двох металевих контактів з розташовадвох зливальних трубок має можливість надхо 49608 ноі між ними вставкою з поролону) і замкнути струмопровідним середовищем - водою - металеві контакти пристрою, що дозволить индіцірувать цей стан датчика за допомогою електронної схеми, а наявність вставки з поролону дозволяє «запам'ятати» сигнал аварійного режиму без складної електроніки, а тільки за допомогою води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений датчик, укріплений на СТІНЦІ ємності чистої води, вид збоку, у розрізі, на фіг 2 - те ж, вид попереду, у розрізі, на фіг 3 - структурна електрична схема датчика Пристрій для контролю аварійного режиму роботи фільтра складається з корпуса 1, що має вимірювальну камеру 2 і приладову порожнину 3, що служить ВІДСІКОМ для блоку сигналізації і для джерела електроживлення У вимірювальній камері 2 розташований чуттєвий елемент 4, виконаний у виді двох контактів 5 і 6, виготовлених з металу, наприклад, з чи МІДІ латуні, і розташованих між двома зливальними трубками 7 і 8, що проходять через два отвори в кришці 9 До складу чуттєвого елемента 4, крім контактів 5 і 6, входить також вставка 10 з поролону, розташована між контактами 5 і 6 У дні вимірювальної камери 2 виконане калібрований отвір 11, що виконує функцію диска з отвором у витратомірі перепаду тиску по прототипі Діаметр каліброваного отвору 11 обраний таким чином, щоб уся вода, що надходить у «краплинному» режимі з двох фільтрів, могла б вільно вийти через цей отвір 11 Але для води, що надходить у датчик від кожного з фільтрів, що знаходиться в «струминному» режимі, цей отвір 11 повинне стати перешкодою, що не дозволяє забезпечити повний вихід води з вимірювальної камери 2 У цьому випадку рівень води у вимірювальній камері 2 почне підніматися і через 5 - 15сек (у залежності від ступеня ушкодження фильтроэлемента) вода досягне чуттєвого елемента 4 КІНЦІ зливальних трубок 7 і 8 знаходяться нижче чуттєвого елемента 4, щоб вода в «краплинному» режимі роботи фільтрів не потрапила б на чуттєвий елемент 4 Корпус 1 виконаний у виді деталі, укріпленої на СТІНЦІ ємності очищеної води 12 за допомогою ручки 13 Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Металеві контакти 6 і 7 электрически з'єднані з підсилювачем 14, що розміщений у приладовій порожнині 3 корпуси 1 Там же знаходиться і з'єднаний з підсилювачем 14 генератор 15, вихід якого підключений до светодиоду 16, установленому на кришці 9 датчика Схема датчика харчується від декількох малогабаритних електрохімічних джерел струму 17, встановлених у приладовій порожнині З Бі-датчик контролю аварійного режиму роботи двох фільтрів функціонує в такий спосіб При нормальному «краплинному» режимі вода з двох фільтрів надходить по зливальних трубках 7 і 8 у внутрішню порожнину 18 вимірювальної камери 2 і окремими краплями випливає через калібрований отвір 11 у ємність очищеної води 12 Діаметр каліброваного отвору 11 обраний таким, щоб у «краплинному» режимі обох фільтрів уся вода вільно випливала б у ємність 12 При аварійному «струминному» режимі роботи одного чи двох фільтрів вода по зливальних трубках 7 і/чи 8 безупинним струменем випливає у внутрішню порожнину 18 вимірювальної камери 2 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 11 Тому рівень води у внутрішній порожнині 18 вимірювальної камери 2 починає підніматися При цьому вода замикає металеві контакти 5 і 6, тим самим замикаючи ланцюг сигналізації, причому слід зазначити, що ці контакти 5 і 6 залишаться замкнутими водою навіть при припиненні аварійного «струминного» режиму роботи фільтра, наприклад, у випадку відсутності води в ємності неочищеної води, тому що вставка 10 з поролону просочується водою і залишається вологої тривалий час навіть при відсутності води Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без складної електроніки, а тільки за рахунок наявності вставки 10, розміщеної між металевими контактами 5 і 6 Електронна схема пристрою (фіг 3) виконана у виді підсилювача 14, що підсилює сигнал від кондуктометрічного датчика (металевих контактів 5 і 6) з опором від ЮОкому до величини, достатньої для роботи генератора 15, що періодично включає светодюд 16, сигналізуючи про аварійний "струминному" режимі роботи фільтра Харчування електронна схема одержує від декількох малогабаритних електрохімічних джерел струму 17 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного " режиму роботи двох фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи двох фільтрів 49608 ФігЛ Фіг.2
