Машини і механізовані інструменти із швидкозамінними та взаємозамінними електричними, тепловими енергоприводами і робочими частинами

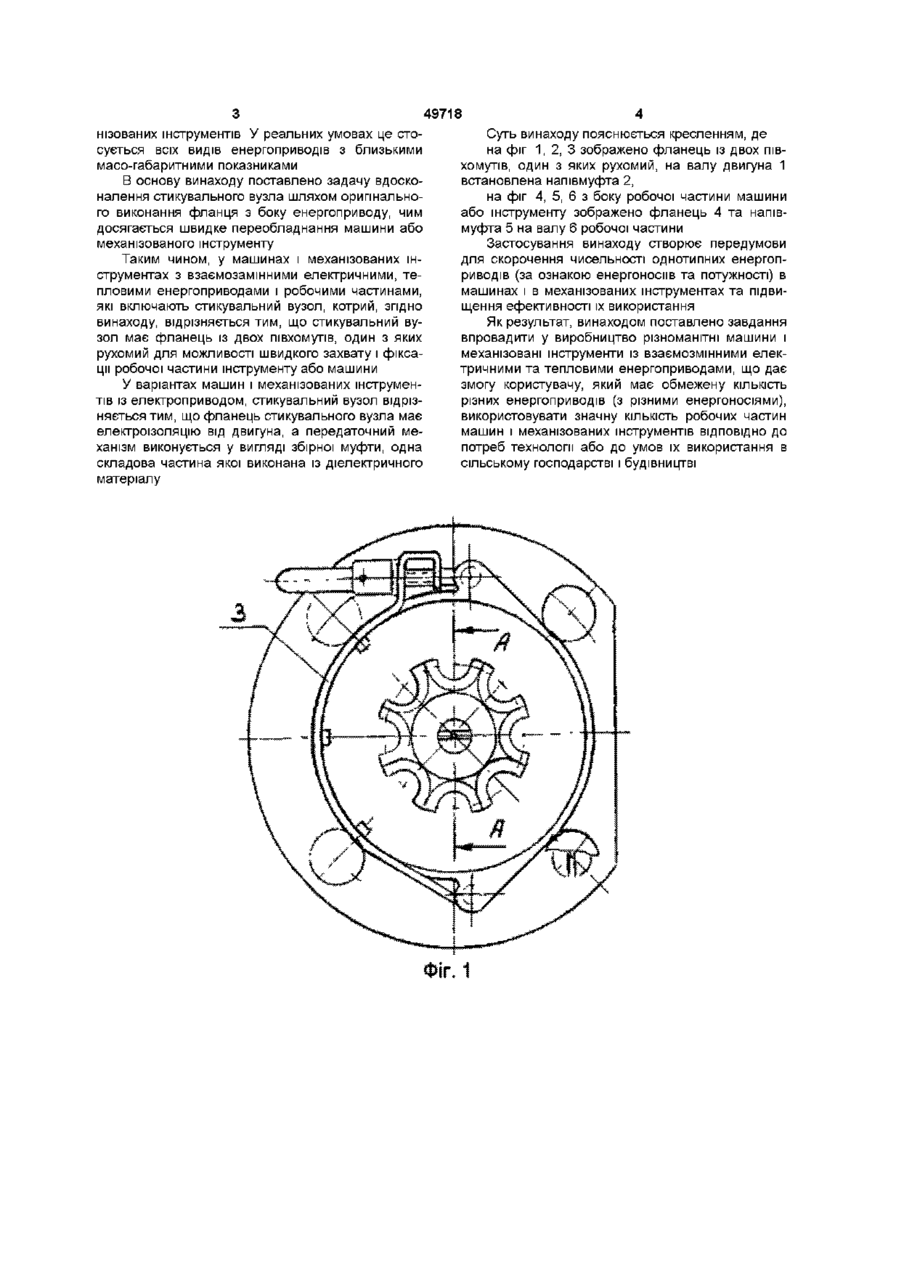

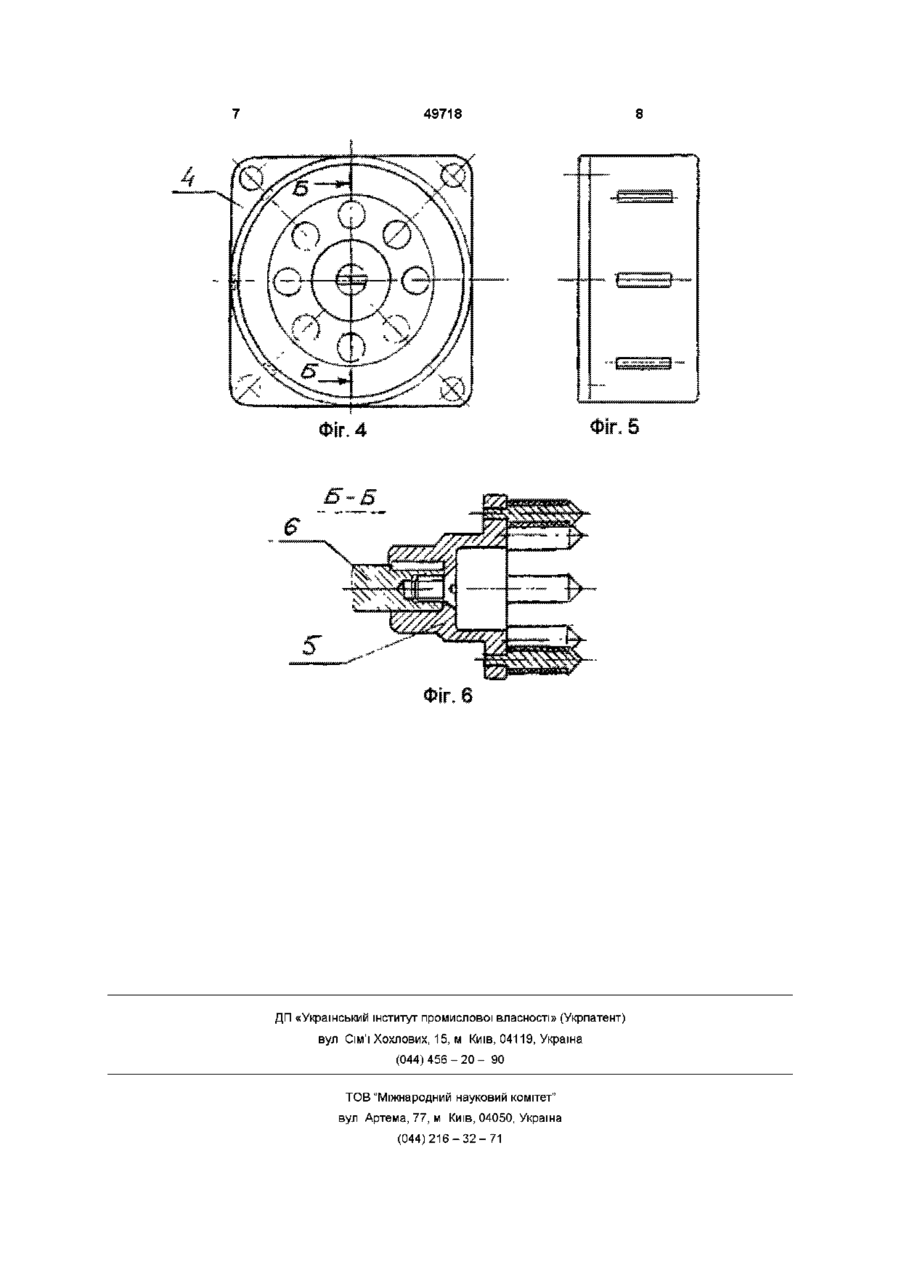

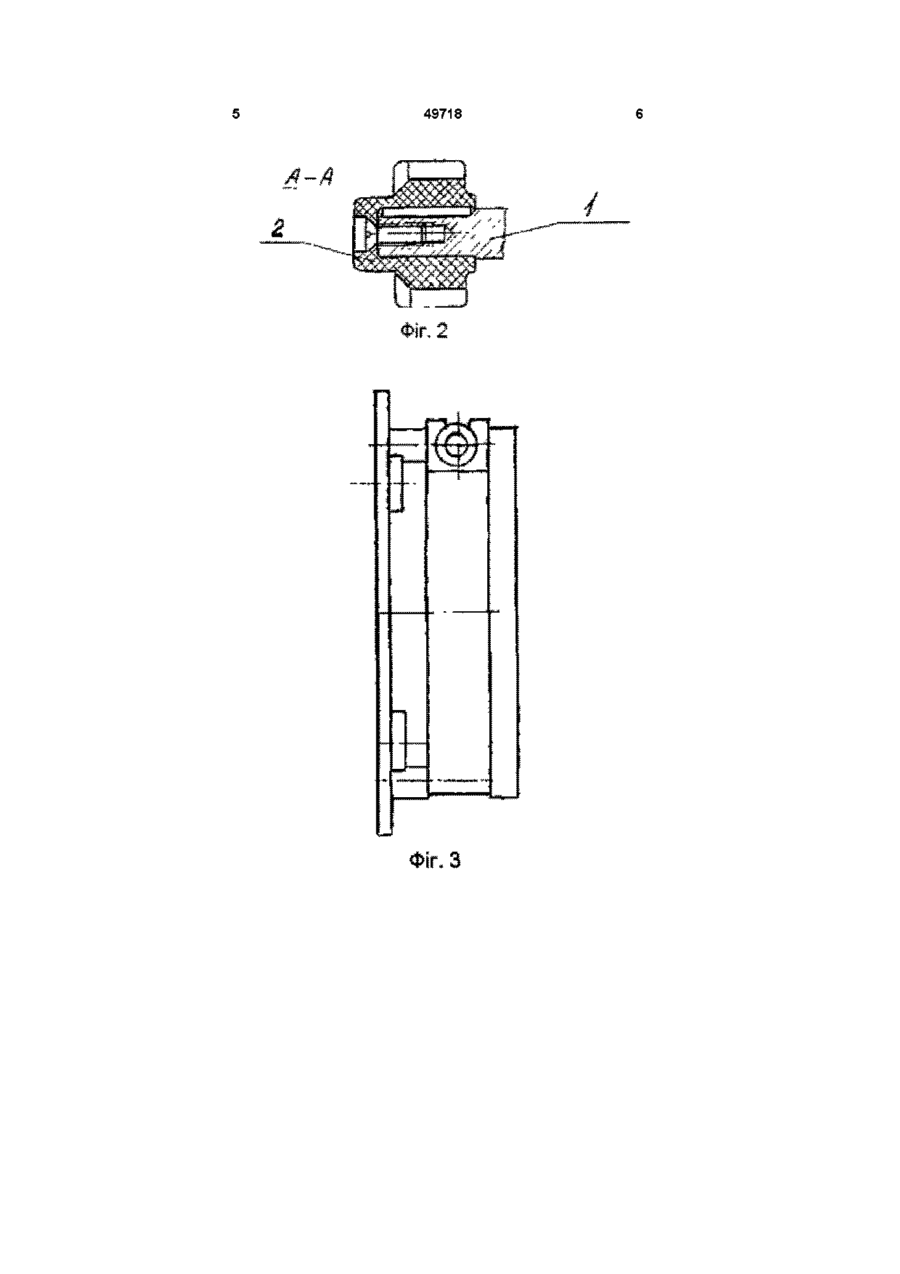

Машини і механізовані інструменти із швидкозамінними та взаємозамінними електричними, тепловими енергоприводами і робочими частинами, що включають стикувальний вузол, які відріз Машини і механізовані інструменти із швидкозмінними та взаємозамінними електричними, тепловими енергоприводами і робочими частинами Винахід придатний до багатогалузевого застосування, переважно в сільськогосподарській та будівельній галузях Рівень техніки Найновітні машини та механізовані інструменти конструктивно зроблені за двома принципами енергопривід має ШВИДКОЗМІННІ робочі частині, енергопривід має певну, незмінювану робочу частину Зразками техніки, зробленої за першим принципом, можуть бути різноманітні електроінструменти дрилі, перфоратори, пили та інше, де передбачена швидка зміна робочих інструментів За цим принципом виготовлено, наприклад, мотоблоки, до яких випускаються шлейфи швидкозмінних агрегатів чи інструментів До другого принципу виконання техніки можна віднести насоси, лебідки, стрічкові конвейєри, бетонозмішувачі та інше, у яких конкретний енергопривід поєднаний з певною робочою частиною, швидка зміна робочих частин не передбачається Таким чином, в усіх існуючих машинах і механізованих інструментах робочі частини пристосовані до конкретних енергоприводів і, ВІДПОВІДНО, певних енергоносіїв При виконанні робіт у сільському господарстві, у будівництві виникає потреба використання машин і інструментів з однаковими робочими частинами, але з різними енергоприводами няються тим, що стикувальний вузол має фланець із двох півхомутів, один з яких рухомий для забезпечення можливості швидкого захоплювання і фіксації робочої частини інструмента або машини Машини і механізовані інструменти по п 1, які відрізняються тим, що фланець стикувального вузла має електроізоляцію від двигуна, а передаточний механізм виконаний у вигляді збірної муфти, одна складова частина якої виконана з діелектричного матеріалу Звернемося до аналогу винаходу Мотоблок німецької фірми "SOLO" під маркою "SOLO - 502" (публікації у журналах "Новини агротехніки" №1 і №6 за 2001 рік), є одним із найкращих у СВІТІ Конструкція "SOLO - 502" характерна для мотоблоків і складається з бензинового двигуна фірми "HONDA" , редуктора та змінних робочих частин фрез, підгортальника та інше Єдиним недоліком " SOLO - 502" , на нашу думку, є те, що бензиновий двигун не може бути знятий і поставлений, наприклад, на насос, а замість бензинового двигуна біля електромережі встановити електродвигун з короткозамкнутим ротором Відомо, що один із найкращих у СВІТІ бензиновий двигун фірми "HONDA" має моторесурс 3000 годин, а вітчизняний електродвигун з короткозамкнутим ротором (який, до речі, в декілька разів дешевше двигуна "HONDA" ) має моторесурс 20000 годин і протягом цього періоду не потребує ні мастил, ні ремонту Встановлення на мотоблоці "SOLO - 502" між двигуном фірми "HONDA" та редуктором універсального стикового вузла, який дав би змогу швидко змінювати його на електродвигун - пропозиція винаходу Щодо універсального стикового вузла, то його конструкція повинна задовольняти таким умовам дозволяти швидке з'єднання та роз'єднання без допоміжних інструментів, витримувати нормативні навантаження, відповідати нормативам безпечності Таким чином, суть винаходу полягає у впровадженні універсального стикового вузла між енергоприводом та робочими частинами машин і меха 00 49718 нізованих інструментів У реальних умовах це стосується всіх видів енергоприводів з близькими масо-габаритними показниками В основу винаходу поставлено задачу вдосконалення стикувального вузла шляхом оригінального виконання фланця з боку енергоприводу, чим досягається швидке переобладнання машини або механізованого інструменту Таким чином, у машинах і механізованих інструментах з взаємозамінними електричними, тепловими енергоприводами і робочими частинами, які включають стикувальний вузол, котрий, згідно винаходу, відрізняється тим, що стикувальний вузол має фланець із двох півхомутів, один з яких рухомий для можливості швидкого захвату і фіксації робочої частини інструменту або машини У варіантах машин і механізованих інструментів із електроприводом, стикувальний вузол відрізняється тим, що фланець стикувального вузла має електроізоляцію від двигуна, а передаточний механізм виконується у вигляді збірної муфти, одна складова частина якої виконана із діелектричного матеріалу Суть винаходу пояснюється кресленням, де на фіг 1, 2, 3 зображено фланець із двох півхомутів, один з яких рухомий, на валу двигуна 1 встановлена напівмуфта 2, на фіг 4, 5, 6 з боку робочої частини машини або інструменту зображено фланець 4 та напівмуфта 5 на валу 6 робочої частини Застосування винаходу створює передумови для скорочення чисельності однотипних енергоприводів (за ознакою енергоносіїв та потужності) в машинах і в механізованих інструментах та підвищення ефективності їх використання Як результат, винаходом поставлено завдання впровадити у виробництво різноманітні машини і механізовані інструменти із взаємозмінними електричними та тепловими енергоприводами, що дає змогу користувачу, який має обмежену КІЛЬКІСТЬ різних енергоприводів (з різними енергоносіями), використовувати значну КІЛЬКІСТЬ робочих частин машин і механізованих інструментів ВІДПОВІДНО ДО потреб технології або до умов їх використання в сільському господарстві і будівництві 49718 49718 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
