Ланцюговий досилач

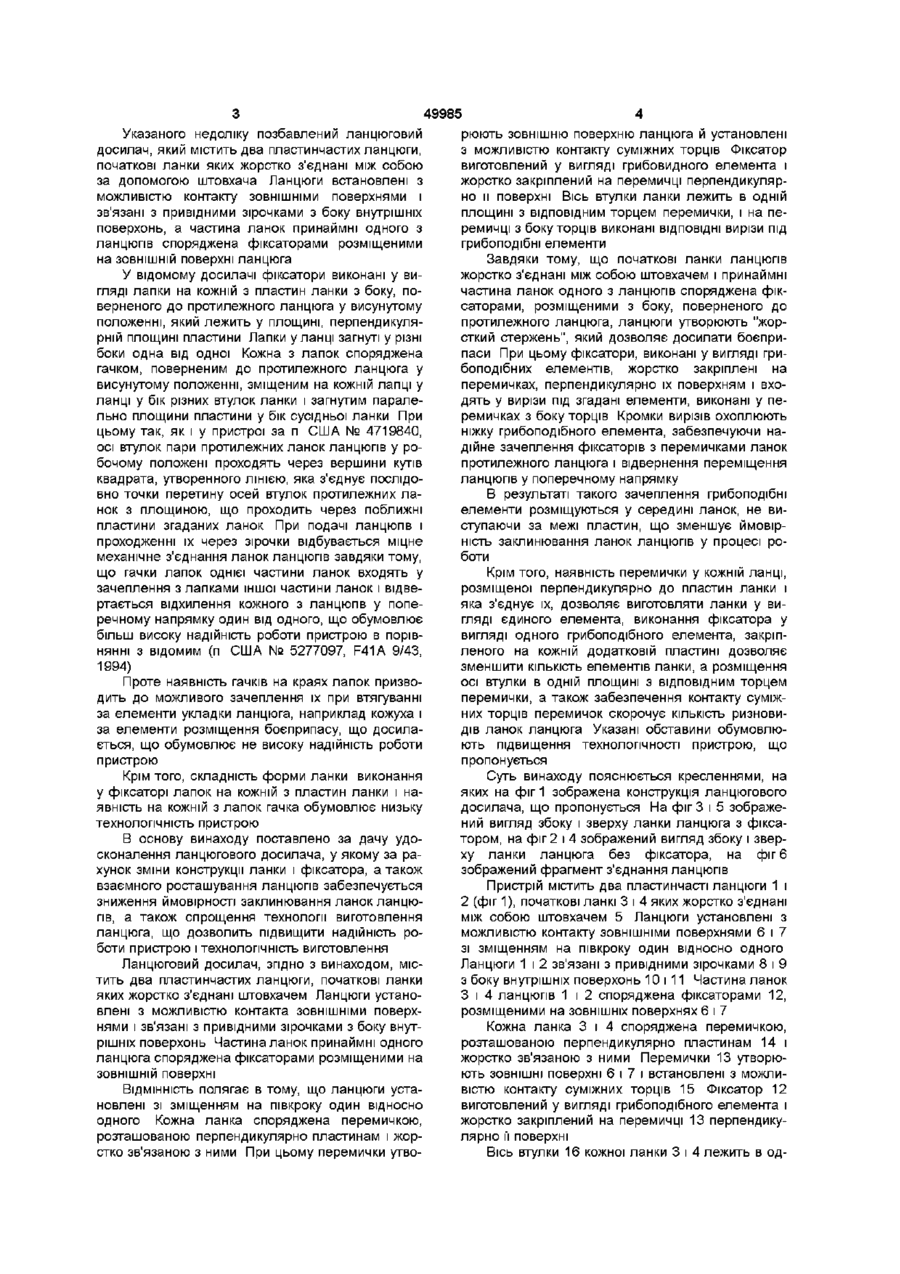

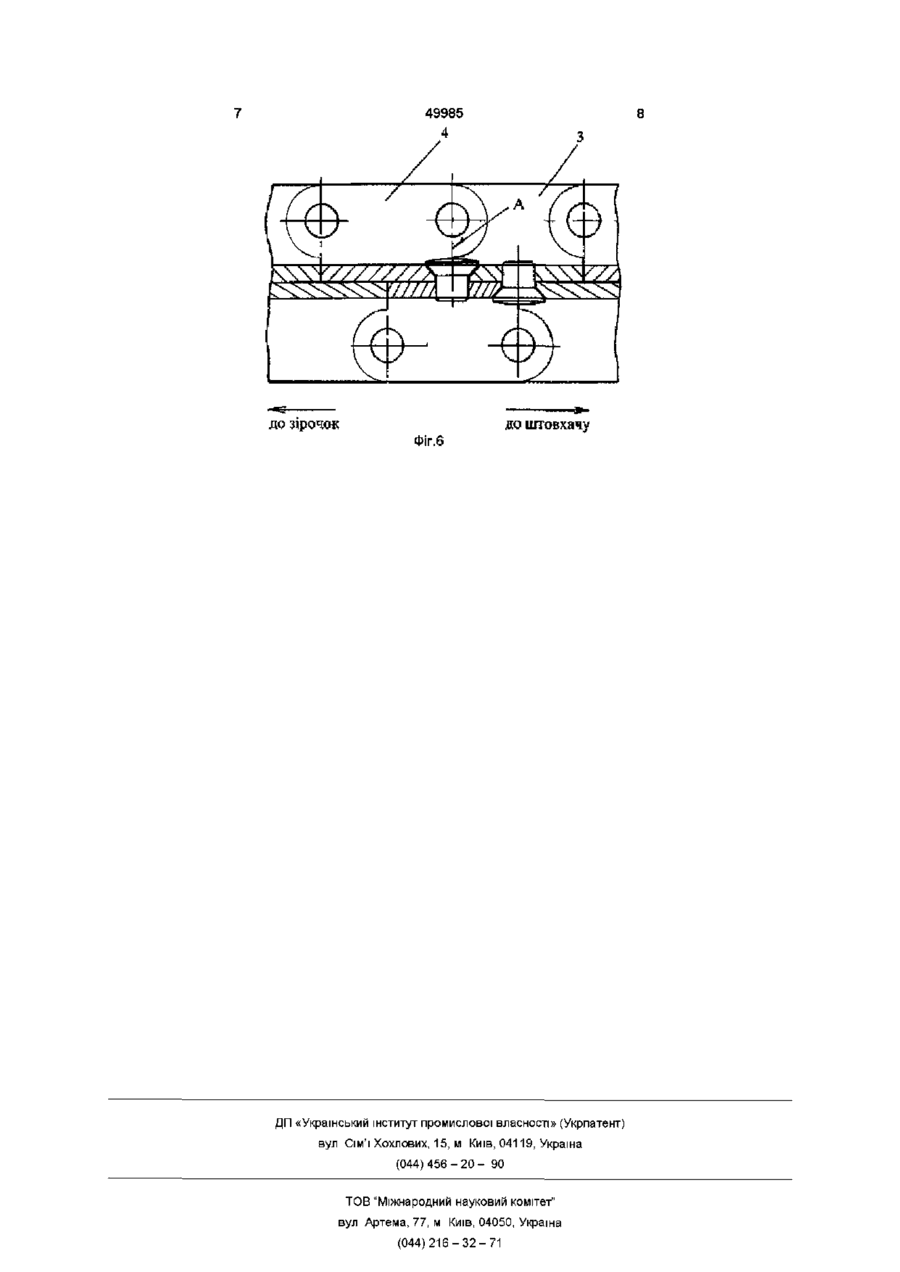

Ланцюговий досилач, який містить два пластинчастих ланцюги, початкові ланки яких жорстко зв'язані між собою за допомогою штовхача, установлені з можливістю контакту ЗОВНІШНІМИ поверх нями і зв'язані з привідними зірочками з боку внутрішніх поверхонь, частина ланок принаймні одного ланцюга споряджена фіксаторами, розміщеними на ЗОВНІШНІЙ поверхні ланцюга, який відрізняється тим, що ланцюги установлені зі зміщенням на півкроку один відносно одного, кожна ланка споряджена перемичкою, розташованою перпендикулярно пластинам і жорстко зв'язаною з ними, при цьому перемички утворюють зовнішню поверхню ланцюга й установлені з можливістю контакту суміжних торців, а фіксатор виготовлений у вигляді грибоподібного елемента і жорстко закріплений на перемичці перпендикулярно її поверхні, при цьому вісь втулки ланки лежить в одній площині з ВІДПОВІДНИМ торцем перемички, і на перемичці з боку торців виконані ВІДПОВІДНІ вирізи під грибоподібні елементи о Винахід стосується військової техніки, зокрема конструктивних елементів гармат і може бути використаний для заряджання боєприпасів Відомий ланцюговий досилач, який містить два пластинчасті ланцюги, початкові ланки яких жорстко з'єднані між собою штовхачем, дві зірочки, кожна з яких виконана з можливістю взаємодії з втулками одного з ланцюгів Ланки кожного з ланцюгів споряджені фіксаторами, розміщеними з боку, поверненого до протележного ланцюга у висунутому положенні Пристрій містить також гідромотор, кінематично зв'язаний з зірочками У такому пристрої фіксатори виконані у вигляді пари лапок з розміщеними між ними виступом на кожній з пластин ланки з боку, поверненого до протилежного ланцюга у висунутому положенні Пари лапок розташовані в площині, перпендикулярній площині пластини, і загнуті в ланці в різні боки одна від одної, виступ є продовженням пластини Осі втулок пари протилежних ланок ланцюгів у висунутому положенні проходять через вершини кутів квадрата, утвореного ЛІНІЄЮ, яка з'єднує послідовно точки перетину осей втулок протилежних ланок з площиною, що проходить через ближні пластини зазначених ланок ( п США № 4719840, F 41F 9/06, 1988) Під час робочого ходу пари лапок ланок одного з ланцюгів, загнутих в один бік, щільно прилягають до відповідної пари загнутих у той же бік лапок ланок протилежного ланцюга, а пари лапок ланок іншого з ланцюгів, загнутих в інший бік, входять у щільний контакт з ВІДПОВІДНОЮ парою загнутих у цей же бік лапок ланок протилежного ланцюга Завдяки щільному контакту між ВІДПОВІДНИМИ ланками, ланки ланцюга не можуть переміщуватись у поперечному відносно ланцюга напрямку на зустріч ланкам протилежного ланцюга У відомому досилачі ланцюги у робочому положені встановлені один поряд з одним без жорсткого механічного з'єднання, що не дозволяє одержати потрібну ЛІНІЙНІСТЬ ходу При досиланні боєприпасу поздовжні зусилля викликають переміщення кожного з ланцюгів у поперечному напрямку один відносно одного через велику КІЛЬКІСТЬ зазорів у шарнірах, що призводить до виходу лапок фіксатора протилежних ланок із зачеплення і подальшого заклинювання ланцюгів і можливої поломки ю 00 49985 Указаного недоліку позбавлений ланцюговий досилач, який містить два пластинчастих ланцюги, початкові ланки яких жорстко з'єднані між собою за допомогою штовхача Ланцюги встановлені з можливістю контакту ЗОВНІШНІМИ поверхнями і зв'язані з привідними зірочками з боку внутрішніх поверхонь, а частина ланок принаймні одного з ланцюгів споряджена фіксаторами розміщеними на ЗОВНІШНІЙ поверхні ланцюга У відомому досилачі фіксатори виконані у вигляді лапки на кожній з пластин ланки з боку, поверненого до протилежного ланцюга у висунутому положенні, який лежить у площині, перпендикулярній площині пластини Лапки у ланці загнуті у різні боки одна від одної Кожна з лапок споряджена гачком, поверненим до протилежного ланцюга у висунутому положенні, зміщеним на кожній лапці у ланці у бік різних втулок ланки і загнутим паралельно площини пластини у бік сусідньої ланки При цьому так, як і у пристрої за п США № 4719840, осі втулок пари протилежних ланок ланцюгів у робочому положені проходять через вершини кутів квадрата, утворенного ЛІНІЄЮ, яка з'єднує послідовно точки перетину осей втулок протилежних ланок з площиною, що проходить через поближні пластини згаданих ланок При подачі ланцюгів і проходженні їх через зірочки відбувається міцне механічне з'єднання ланок ланцюгів завдяки тому, що гачки лапок однієї частини ланок входять у зачеплення з лапками іншої частини ланок і відвертається відхилення кожного з ланцюгів у поперечному напрямку один від одного, що обумовлює більш високу надійність роботи пристрою в порівнянні з відомим (п США № 5277097, F41A 9/43, 1994) Проте наявність гачків на краях лапок призводить до можливого зачеплення їх при втягуванні за елементи укладки ланцюга, наприклад кожуха і за елементи розміщення боєприпасу, що досилається, що обумовлює не високу надійність роботи пристрою Крім того, складність форми ланки виконання у фіксаторі лапок на кожній з пластин ланки і наявність на кожній з лапок гачка обумовлює низьку технологічність пристрою В основу винаходу поставлено за дачу удосконалення ланцюгового досилача, у якому за рахунок зміни конструкції ланки і фіксатора, а також взаємного росташування ланцюгів забезпечується зниження ймовірності заклинювання ланок ланцюгів, а також спрощення технології виготовлення ланцюга, що дозволить підвищити надійність роботи пристрою і технологічність виготовлення Ланцюговий досилач, згідно з винаходом, містить два пластинчастих ланцюги, початкові ланки яких жорстко з'єднані штовхачем Ланцюги установлені з можливістю контакта ЗОВНІШНІМИ поверхнями і зв'язані з привідними зірочками з боку внутрішніх поверхонь Частина ланок принаймні одного ланцюга споряджена фіксаторами розміщеними на ЗОВНІШНІЙ поверхні ВІДМІННІСТЬ полягає в тому, що ланцюги установлені зі зміщенням на півкроку один відносно одного Кожна ланка споряджена перемичкою, розташованою перпендикулярно пластинам і жорстко зв'язаною з ними При цьому перемички утво рюють зовнішню поверхню ланцюга и установлені з можливістю контакту суміжних торців Фіксатор виготовлений у вигляді грибовидного елемента і жорстко закріплений на перемичці перпендикулярно и поверхні Вісь втулки ланки лежить в одній площині з ВІДПОВІДНИМ торцем перемички, і на перемичці з боку торців виконані ВІДПОВІДНІ вирізи під грибоподібні елементи Завдяки тому, що початкові ланки ланцюгів жорстко з'єднані між собою штовхачем і принаймні частина ланок одного з ланцюгів споряджена фіксаторами, розміщеними з боку, поверненого до протилежного ланцюга, ланцюги утворюють "жорсткий стержень", який дозволяє досилати боєприпаси При цьому фіксатори, виконані у вигляді грибоподібних елементів, жорстко закріплені на перемичках, перпендикулярно їх поверхням і входять у вирізи під згадані елементи, виконані у перемичках з боку торців Кромки вирізів охоплюють ніжку грибоподібного елемента, забезпечуючи надійне зачеплення фіксаторів з перемичками ланок протилежного ланцюга і відвернення переміщення ланцюгів у поперечному напрямку В результаті такого зачеплення грибоподібні елементи розміщуються у середині ланок, не виступаючи за межі пластин, що зменшує ймовірність заклинювання ланок ланцюгів у процесі роботи Крім того, наявність перемички у кожній ланці, розміщеної перпендикулярно до пластин ланки і яка з'єднує їх, дозволяє виготовляти ланки у вигляді єдиного елемента, виконання фіксатора у вигляді одного грибоподібного елемента, закріпленого на кожній додатковій пластині дозволяє зменшити КІЛЬКІСТЬ елементів ланки, а розміщення осі втулки в одній площині з ВІДПОВІДНИМ торцем перемички, а також забезпечення контакту суміжних торців перемичок скорочує КІЛЬКІСТЬ ризновидів ланок ланцюга Указані обставини обумовлюють підвищення технологічності пристрою, що пропонується Суть винаходу пояснюється кресленнями, на яких на фіг 1 зображена конструкція ланцюгового досилача, що пропонується На фіг 3 і 5 зображений вигляд збоку і зверху ланки ланцюга з фіксатором, на фіг 2 і 4 зображений вигляд збоку і зверху ланки ланцюга без фіксатора, на фіг 6 зображений фрагмент з'єднання ланцюгів Пристрій містить два пластинчасті ланцюги 1 і 2 (фіг 1), початкові ланкі 3 і 4 яких жорстко з'єднані між собою штовхачем 5 Ланцюги установлені з можливістю контакту ЗОВНІШНІМИ поверхнями 6 і 7 зі зміщенням на півкроку один відносно одного Ланцюги 1 і 2 зв'язані з привідними зірочками 8 і 9 3 боку внутрішніх поверхонь 10 і 11 Частина ланок З і 4 ланцюгів 1 і 2 споряджена фіксаторами 12, розміщеними на ЗОВНІШНІХ поверхнях 6 і 7 Кожна ланка 3 і 4 споряджена перемичкою, розташованою перпендикулярно пластинам 14 і жорстко зв'язаною з ними Перемички 13 утворюють ЗОВНІШНІ поверхні 6 і 7 і встановлені з можливістю контакту суміжних торців 15 Фіксатор 12 виготовлений у вигляді грибоподібного елемента і жорстко закріплений на перемичці 13 перпендикулярно її поверхні Вісь втулки 16 кожної ланки 3 і 4 лежить в од ній площині з ВІДПОВІДНИМ торцем 15 перемички 13, і на перемичці 13 з боку торців виконані ВІДПОВІДНІ вирізи 17 під грибоподібні елементи Привідні зірочки 8 і 9 висувають ланцюги 1, 2 з коробів (не показані), після чого відбувається формування "жорсткого стержня" 11 з них, який здійснює переміщення боєприпасів у зону заряджання При цьому грибоподібні елементи 12, закріплені на перемичках 13 ланок одного ланцюга, входять у вирізи 17 на торцях 15 перемичок 13 іншого ланцюга У робочому положенні, коли ЗОВНІШНІ поверхні 6 і 7 ланцюгів 1 і 2 сполучені між собою, вісь кожного грибоподібного елемента 12 лежить в Фіг.2 Фіг.4 49985 одній площині (або паралельно їй і знаходиться у безпосередній близькості - у межах допуску - від неї) з сполученими торцями 15 пермичок 13 суміжних ланок 3 і 4 і вісею втулки 16, що шарнірно зв'язує згадані ланки між собою При цьому кромки вирізів 17 охоплюють ніжку грибоподібного елемента 12, забезпечуючи взаємну фіксацію ланцюгів 1 і 2 один відносно одного Головка грибоподібного елемента 12 одного ланцюга розташовується у середині другого ланцюга між його ланками, що знижує ймовірність заклинювання у порівнянні з прототипом Фіг.2 Фіг.5 до зірочок до штовхану ФІГ.6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
