Підбирач
Номер патенту: 32879
Опубліковано: 15.02.2001
Автори: Грінберг Євген Несанельович, Грінберг Леонід Євгенович
Текст

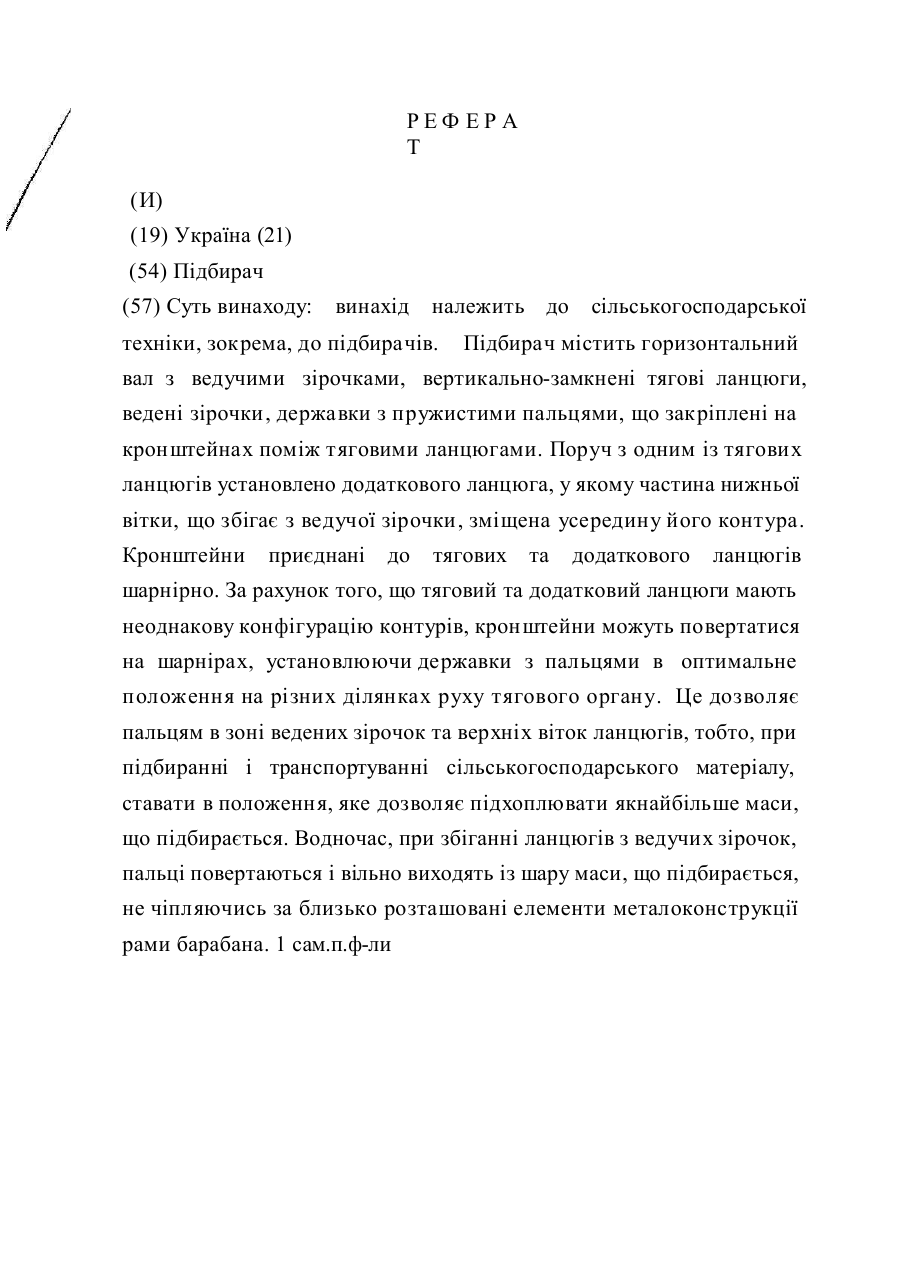

Суть винаходу: винахід належить до сільськогосподарської техніки, зокрема, до підбирачів. Підбирач містить горизонтальний вал з ведучими зірочками, вертикально-замкнені тягові ланцюги, ведені зірочки, державки з пружистими пальцями, що закріплені на кронштейнах поміж тяговими ланцюгами. Поруч з одним із тягових ланцюгів установлено додаткового ланцюга, у якому частина нижньої вітки, що збігає з ведучої зірочки, зміщена усередину його контура. Кронштейни приєднані до тягових та додаткового ланцюгів шарнірно. За рахунок того, що тяговий та додатковий ланцюги мають неоднакову конфігурацію контурів, кронштейни можуть повертатися на шарнірах, установлюючи державки з пальцями в оптимальне положення на різних ділянках руху тягового органу. Це дозволяє пальцям в зоні ведених зірочок та верхніх віток ланцюгів, тобто, при підбиранні і транспортуванні сільськогосподарського матеріалу, ставати в положення, яке дозволяє підхоплювати якнайбільше маси, що підбирається. Водночас, при збіганні ланцюгів з ведучих зірочок, пальці повертаються і вільно виходять із шару маси, що підбирається, не чіпляючись за близько розташовані елементи металоконструкції рами барабана. 1 сам.п.ф-ли ГРІН6ЕРГ й.Н. ГРІНбЕРГ Л.Є. 8 S 9,Щ ft 12 3 Фіг. і ГРІНбЕРГ Є. И. ГРІИ6ЕРГ /76.
ДивитисяДодаткова інформація
Назва патенту англійськоюPicker
Автори англійськоюHrinberh Yevhen Nesaneliovych, Hrinberh Leonid Yevhenovych
Назва патенту російськоюПодборщик
Автори російськоюГринберг Евгений Несанельевич, Гринберг Леонид Евгеньевич
МПК / Мітки
МПК: A01D 9/00
Мітки: підбирач
