Автоматизована система параметричного контролю

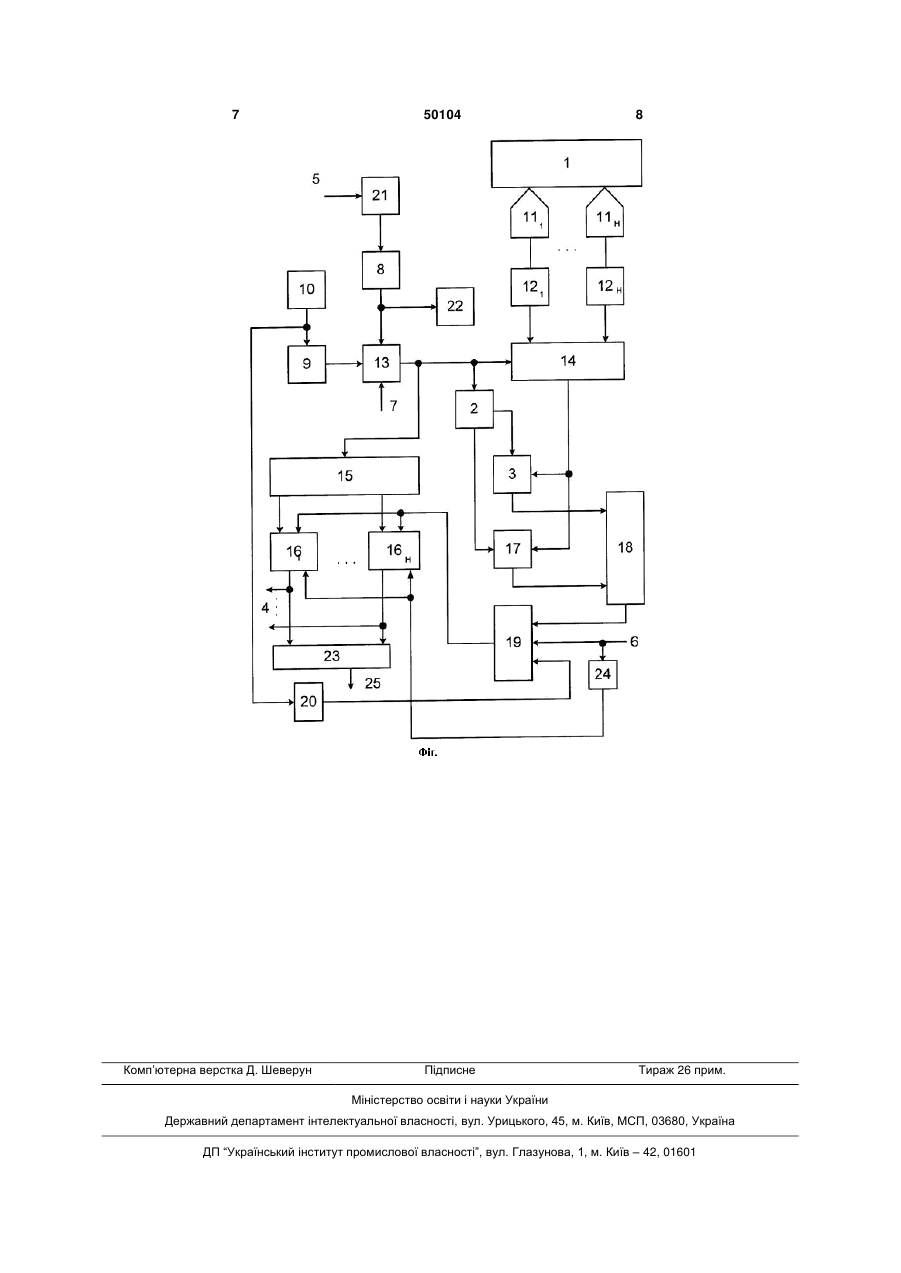

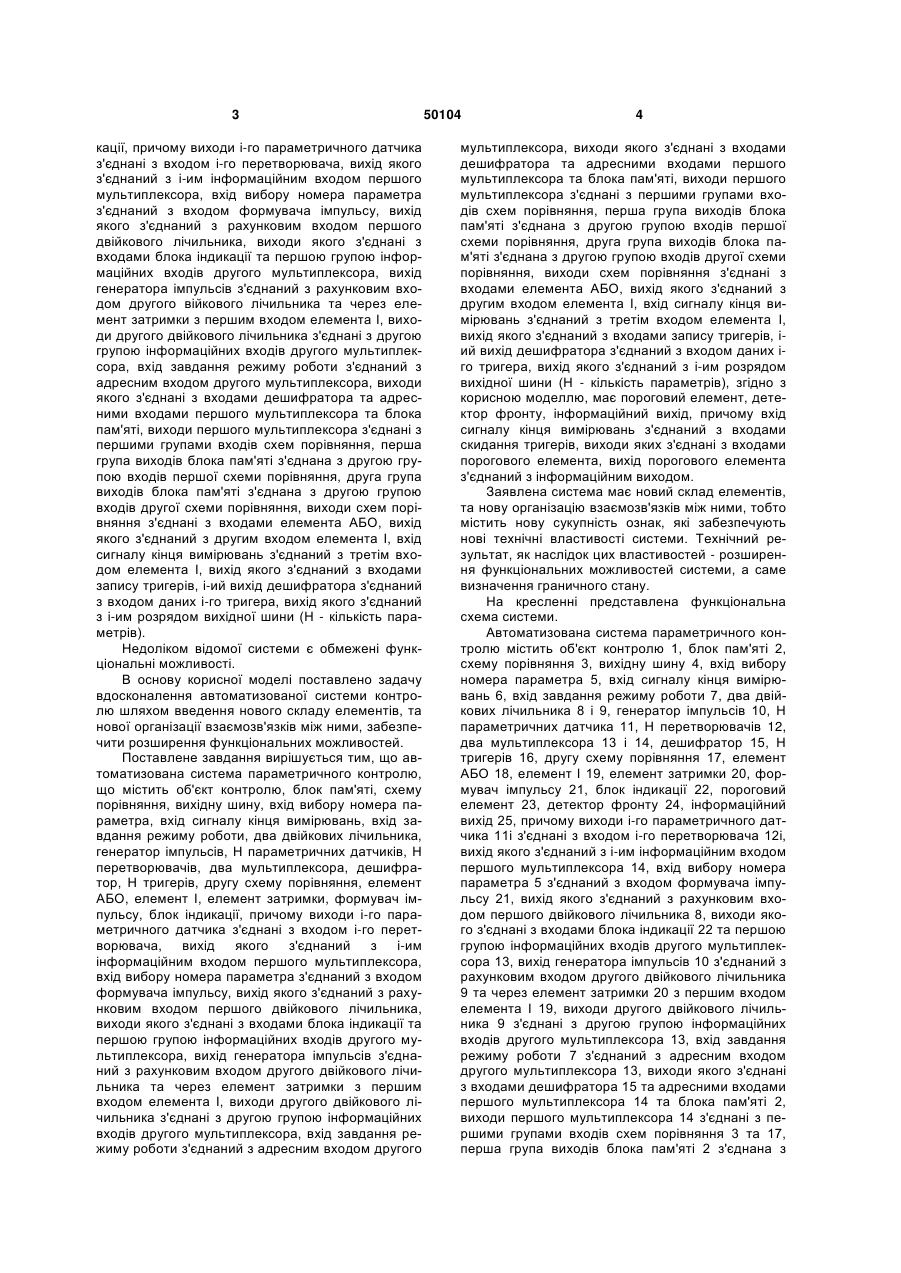

Автоматизована система параметричного контролю, що містить об'єкт контролю, блок пам'яті, схему порівняння, вихідну шину, вхід вибору номера параметра, вхід сигналу кінця вимірювань, вхід завдання режиму роботи, два двійкових лічильники, генератор імпульсів, Н параметричних датчиків, Н перетворювачів, два мультиплексори, дешифратор, Н тригерів, другу схему порівняння, елемент АБО, елемент І, елемент затримки, формувач імпульсу, блок індикації, причому виходи і-го параметричного датчика з'єднані з входом і-го перетворювача, вихід якого з'єднаний з і-им інформаційним входом першого мультиплексора, вхід вибору номера параметра з'єднаний з входом формувача імпульсу, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника, виходи якого з'єднані з входами блока індикації та першою групою інформаційних входів другого му U 2 50104 1 3 кації, причому виходи і-го параметричного датчика з'єднані з входом і-го перетворювача, вихід якого з'єднаний з і-им інформаційним входом першого мультиплексора, вхід вибору номера параметра з'єднаний з входом формувача імпульсу, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника, виходи якого з'єднані з входами блока індикації та першою групою інформаційних входів другого мультиплексора, вихід генератора імпульсів з'єднаний з рахунковим входом другого війкового лічильника та через елемент затримки з першим входом елемента І, виходи другого двійкового лічильника з'єднані з другою групою інформаційних входів другого мультиплексора, вхід завдання режиму роботи з'єднаний з адресним входом другого мультиплексора, виходи якого з'єднані з входами дешифратора та адресними входами першого мультиплексора та блока пам'яті, виходи першого мультиплексора з'єднані з першими групами входів схем порівняння, перша група виходів блока пам'яті з'єднана з другою групою входів першої схеми порівняння, друга група виходів блока пам'яті з'єднана з другою групою входів другої схеми порівняння, виходи схем порівняння з'єднані з входами елемента АБО, вихід якого з'єднаний з другим входом елемента І, вхід сигналу кінця вимірювань з'єднаний з третім входом елемента І, вихід якого з'єднаний з входами запису тригерів, і-ий вихід дешифратора з'єднаний з входом даних і-го тригера, вихід якого з'єднаний з і-им розрядом вихідної шини (Н - кількість параметрів). Недоліком відомої системи є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення автоматизованої системи контролю шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити розширення функціональних можливостей. Поставлене завдання вирішується тим, що автоматизована система параметричного контролю, що містить об'єкт контролю, блок пам'яті, схему порівняння, вихідну шину, вхід вибору номера параметра, вхід сигналу кінця вимірювань, вхід завдання режиму роботи, два двійкових лічильника, генератор імпульсів, Н параметричних датчиків, Н перетворювачів, два мультиплексора, дешифратор, Н тригерів, другу схему порівняння, елемент АБО, елемент І, елемент затримки, формувач імпульсу, блок індикації, причому виходи і-го параметричного датчика з'єднані з входом і-го перетворювача, вихід якого з'єднаний з і-им інформаційним входом першого мультиплексора, вхід вибору номера параметра з'єднаний з входом формувача імпульсу, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника, виходи якого з'єднані з входами блока індикації та першою групою інформаційних входів другого мультиплексора, вихід генератора імпульсів з'єднаний з рахунковим входом другого двійкового лічильника та через елемент затримки з першим входом елемента І, виходи другого двійкового лічильника з'єднані з другою групою інформаційних входів другого мультиплексора, вхід завдання режиму роботи з'єднаний з адресним входом другого 50104 4 мультиплексора, виходи якого з'єднані з входами дешифратора та адресними входами першого мультиплексора та блока пам'яті, виходи першого мультиплексора з'єднані з першими групами входів схем порівняння, перша група виходів блока пам'яті з'єднана з другою групою входів першої схеми порівняння, друга група виходів блока пам'яті з'єднана з другою групою входів другої схеми порівняння, виходи схем порівняння з'єднані з входами елемента АБО, вихід якого з'єднаний з другим входом елемента І, вхід сигналу кінця вимірювань з'єднаний з третім входом елемента І, вихід якого з'єднаний з входами запису тригерів, іий вихід дешифратора з'єднаний з входом даних іго тригера, вихід якого з'єднаний з і-им розрядом вихідної шини (Н - кількість параметрів), згідно з корисною моделлю, має пороговий елемент, детектор фронту, інформаційний вихід, причому вхід сигналу кінця вимірювань з'єднаний з входами скидання тригерів, виходи яких з'єднані з входами порогового елемента, вихід порогового елемента з'єднаний з інформаційним виходом. Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості системи. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей системи, а саме визначення граничного стану. На кресленні представлена функціональна схема системи. Автоматизована система параметричного контролю містить об'єкт контролю 1, блок пам'яті 2, схему порівняння 3, вихідну шину 4, вхід вибору номера параметра 5, вхід сигналу кінця вимірювань 6, вхід завдання режиму роботи 7, два двійкових лічильника 8 і 9, генератор імпульсів 10, Н параметричних датчика 11, Н перетворювачів 12, два мультиплексора 13 і 14, дешифратор 15, Н тригерів 16, другу схему порівняння 17, елемент АБО 18, елемент І 19, елемент затримки 20, формувач імпульсу 21, блок індикації 22, пороговий елемент 23, детектор фронту 24, інформаційний вихід 25, причому виходи і-го параметричного датчика 11і з'єднані з входом і-го перетворювача 12і, вихід якого з'єднаний з і-им інформаційним входом першого мультиплексора 14, вхід вибору номера параметра 5 з'єднаний з входом формувача імпульсу 21, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника 8, виходи якого з'єднані з входами блока індикації 22 та першою групою інформаційних входів другого мультиплексора 13, вихід генератора імпульсів 10 з'єднаний з рахунковим входом другого двійкового лічильника 9 та через елемент затримки 20 з першим входом елемента І 19, виходи другого двійкового лічильника 9 з'єднані з другою групою інформаційних входів другого мультиплексора 13, вхід завдання режиму роботи 7 з'єднаний з адресним входом другого мультиплексора 13, виходи якого з'єднані з входами дешифратора 15 та адресними входами першого мультиплексора 14 та блока пам'яті 2, виходи першого мультиплексора 14 з'єднані з першими групами входів схем порівняння 3 та 17, перша група виходів блока пам'яті 2 з'єднана з 5 другою групою входів першої схеми порівняння 3, друга група виходів блока пам'яті 2 з'єднана з другою групою входів другої схеми порівняння 17, виходи схем порівняння 3 та 17 з'єднані з входами елемента АБО 18, вихід якого з'єднаний з другим входом елемента І 19, вхід сигналу кінця вимірювань 6 з'єднаний з третім входом елемента І 19, вихід якого з'єднаний з входами запису тригерів 16, і-й вихід дешифратора 15 з'єднаний з входом даних і-го тригера 161, вихід якого з'єднаний з і-м розрядом вихідної шини (Н - кількість параметрів), вхід сигналу кінця вимірювань 6 з'єднаний з входами скидання тригерів 16, виходи яких з'єднані з входами порогового елемента 23, вихід порогового елемента 23 з'єднаний з інформаційним виходом 25. Працює система у такий спосіб. Автоматизована система параметричного контролю призначена для визначення значень параметрів у контрольних точках та виявлення відхилень від верхньої, або нижньої межи значень. Спочатку на вхід 6 подають сигнал "0". В залежності від обраного режиму контроль може проводитися тільки одного параметра, або циклічно усіх параметрів. Для завдання режиму на вхід 7 подається відповідний сигнал. Для контролю значення одного параметра на вхід 7 подається сигнал "0" та подають імпульси на вхід 5 (які через формувач імпульсу поступають на рахунковий вхід двійкового лічильника 8) обирають номер потрібного параметра. Цей номер відображується блоком індикації 22. Для роботи на вхід 6 подають сигнал "1". Детектор фронту 24 формує імпульс, який виконує скидування значень тригерів 16. На адресні входи мультиплексора 14 надходить обраний номер па 50104 6 раметра, що контролюється. Його значення після перетворення у відповідному перетворювачі 12 у двійковий код надходить на вихід мультиплексора 14 та на перші входи схем порівняння 3 та 17. Одночасно з цим на другі входи схем порівняння 3 та 17 поступають з виходів блока пам'яті 2 двійкові коди відповідно нижнього та верхнього допустимих значень параметра. Якщо значення параметра виходить за задану межу, то на виході відповідної схеми порівняння (3 або 17) формується сигнал "1", який через елемент АБО 18, елемент І 19 надходить на вхід запису усіх тригерів 16. Одночасно зцим, двійковий код адреси (номера) параметра надходить на входи дешифратора 15, на виходах якого формується унітарний двійковий код. На виводі, що відповідає параметра, що розглядається, сигнал "1" і це значення записується у відповідний тригер 16, надходить на першу вихідну шину 4 і свідчить про те, що значення параметра виходить за межи. Сигнали з виходів тригерів 16 поступають на входи порогового елемента 23. Якщо кількість відмов перевищує задану, то на виході 25 системи формується сигнал "1", який свідчить про те, що система визначила граничний стан. Для закінчення процесу контролю на вхід 6 подають сигнал "0". Для циклічного контролю усіх параметрів необхідно на вхід 7 подати сигнал "1" і на виході двійкового лічильника 9 з приходом кожного імпульсу з виходу генератора 10 буде формуватися нова адреса параметра, яка надійде на виходи мультиплексора 13. Далі описаний процес повторюється для кожного нового параметра. Відхилення значення параметрів буде записуватись у відповідний тригер 16. Таким чином, заявлена система має ширші функціональні можливості. 7 Комп’ютерна верстка Д. Шеверун 50104 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
